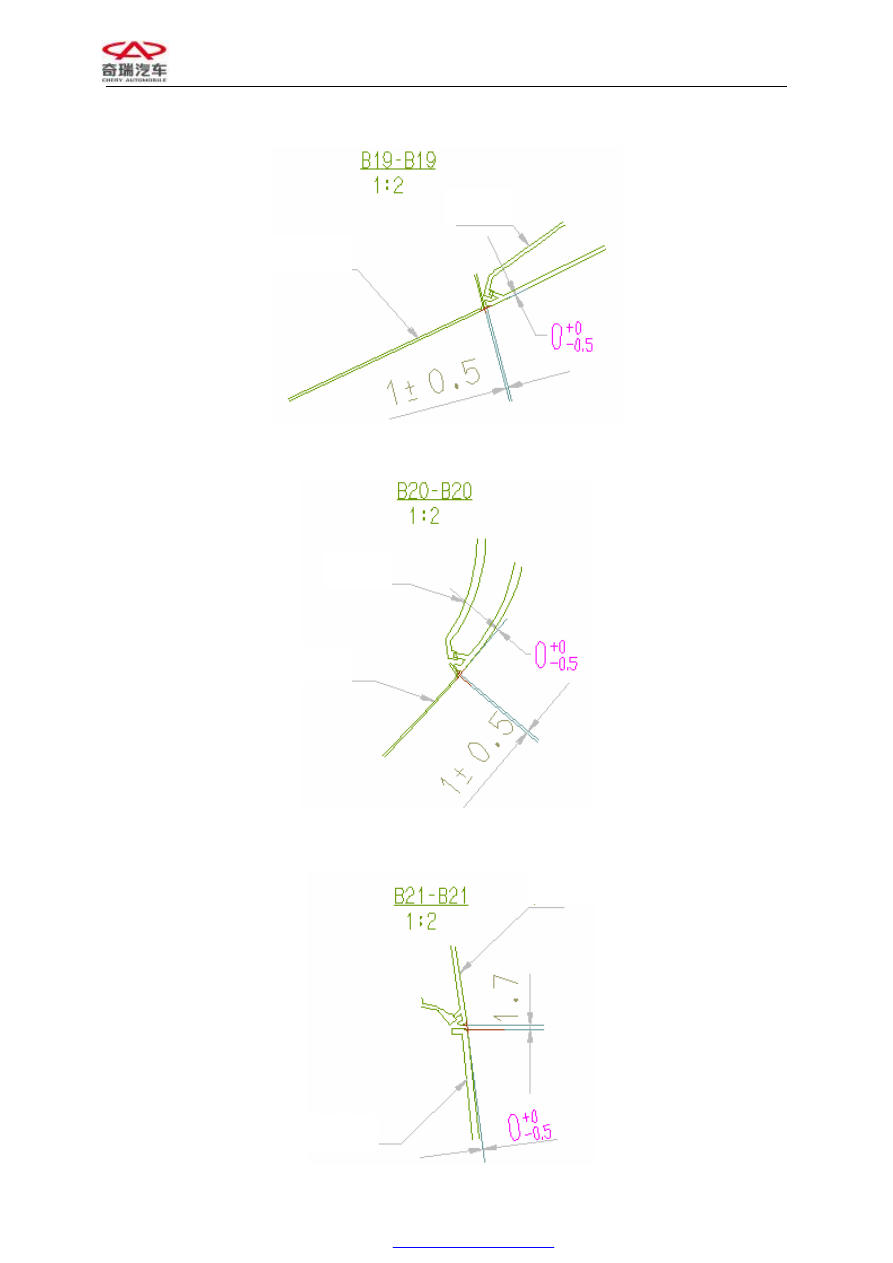

The clearance between the side panel and the tail light at B19-B19: 1 ± 0.5















The clearance between the side panel and the tail light at B20-B20: 1±0.5

















The clearance between the rear bumper and the tail light at B21-B21: 1.7

Tail Light

Side Panel

Tail Light

Side Panel

Tail Light

Rear Bumper

Chery Service Manual for A520                  Body Dimension and Accessories



12

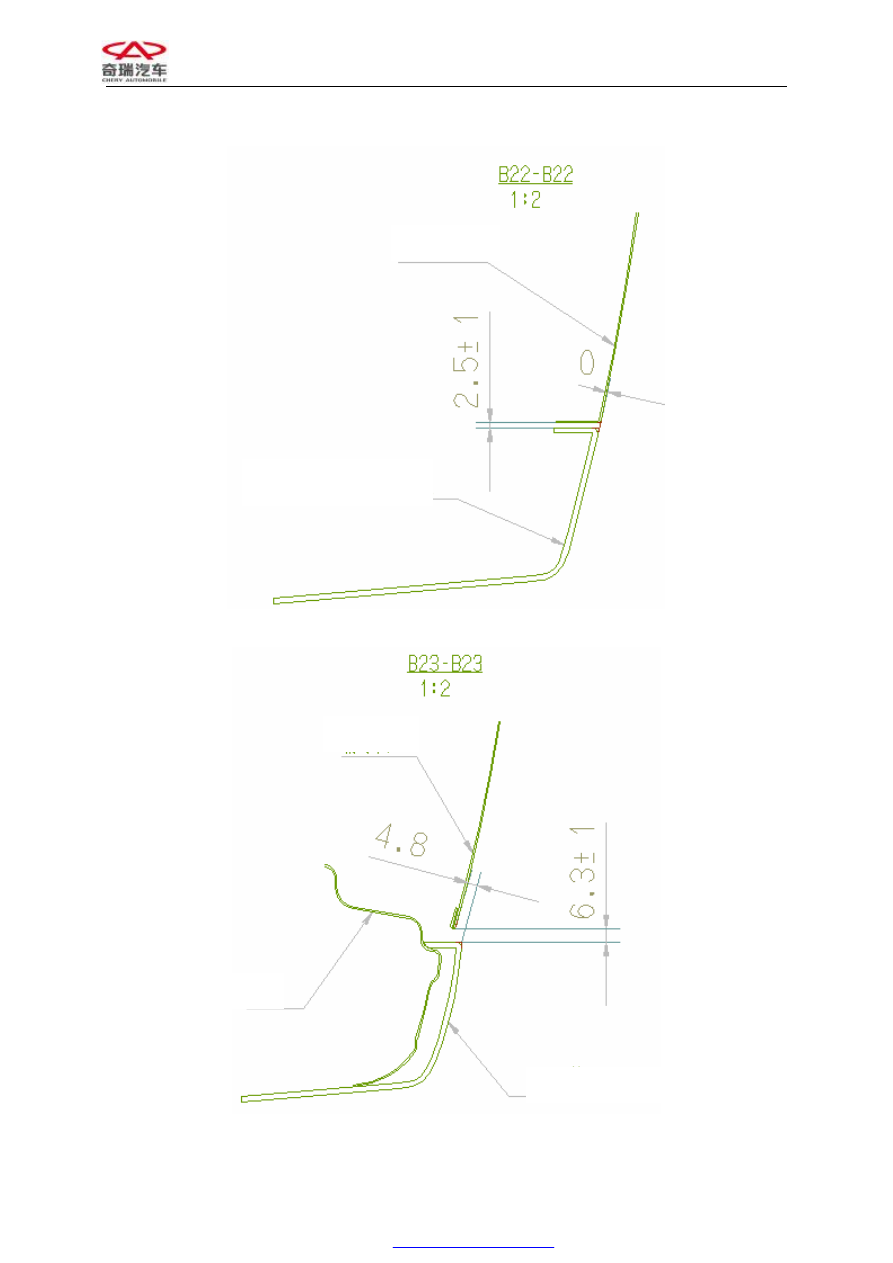

The clearance between the front fender and the fender apron at B22-B22:2.5 ± 1






















The clearance between the front door and the fender apron at B23-B23: 6.3 ± 1

Front Fender

Fender Apron

Fender Apron

Front Door

Side Panel

Chery Service Manual for A520                  Body Dimension and Accessories



13

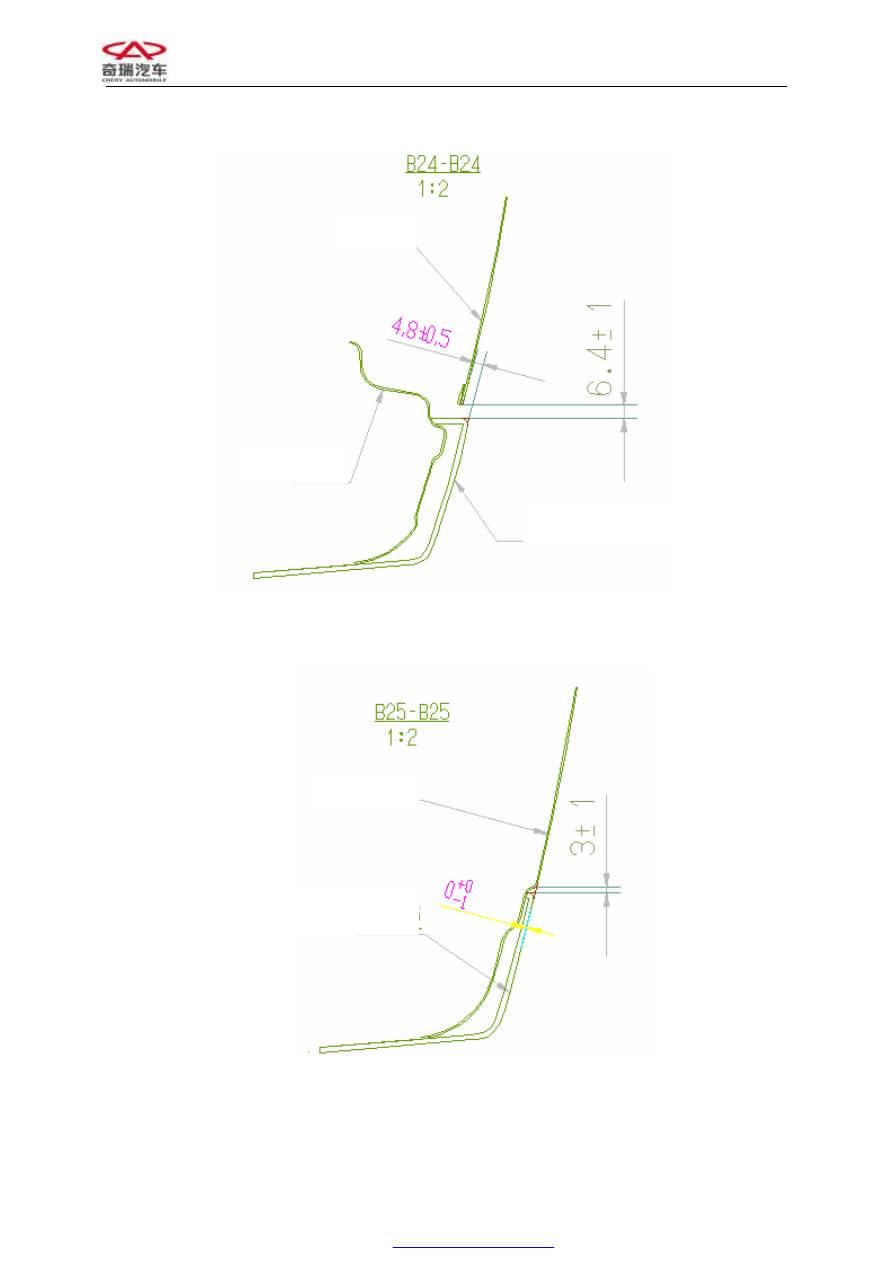

The clearance between the rear door and the fender apron at B24-B24: 6.4 ± 1























The clearance between the fender apron and the side panel at B25-B25: 3±1

Rear Door

Side Panel

Fender Apron

Side Panel

Fender  Apron

Chery Service Manual for A520                  Body Dimension and Accessories



14

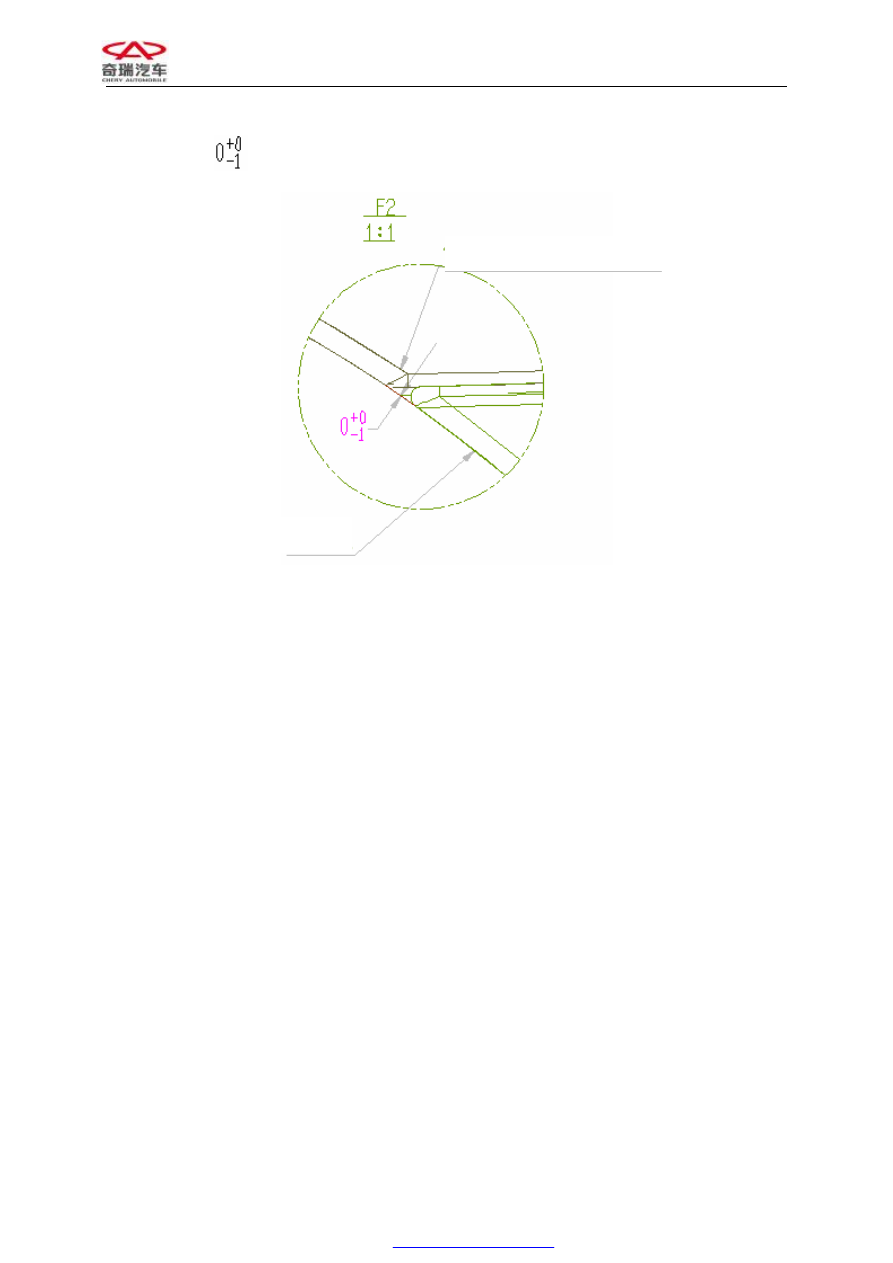

The  allowable  installation  deviation  between  the  rear  bumper  and  the  side  panel  (on  rear

fender) at F2:



Side Panel (on Rear Fender)

Rear Bumper
