Снятие-установка передней подвески

 33





























































Снятие стабилизатора поперечной

устойчивости

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  O 02  2.

Установить технологический упор под подрамник.

03

   04  3.

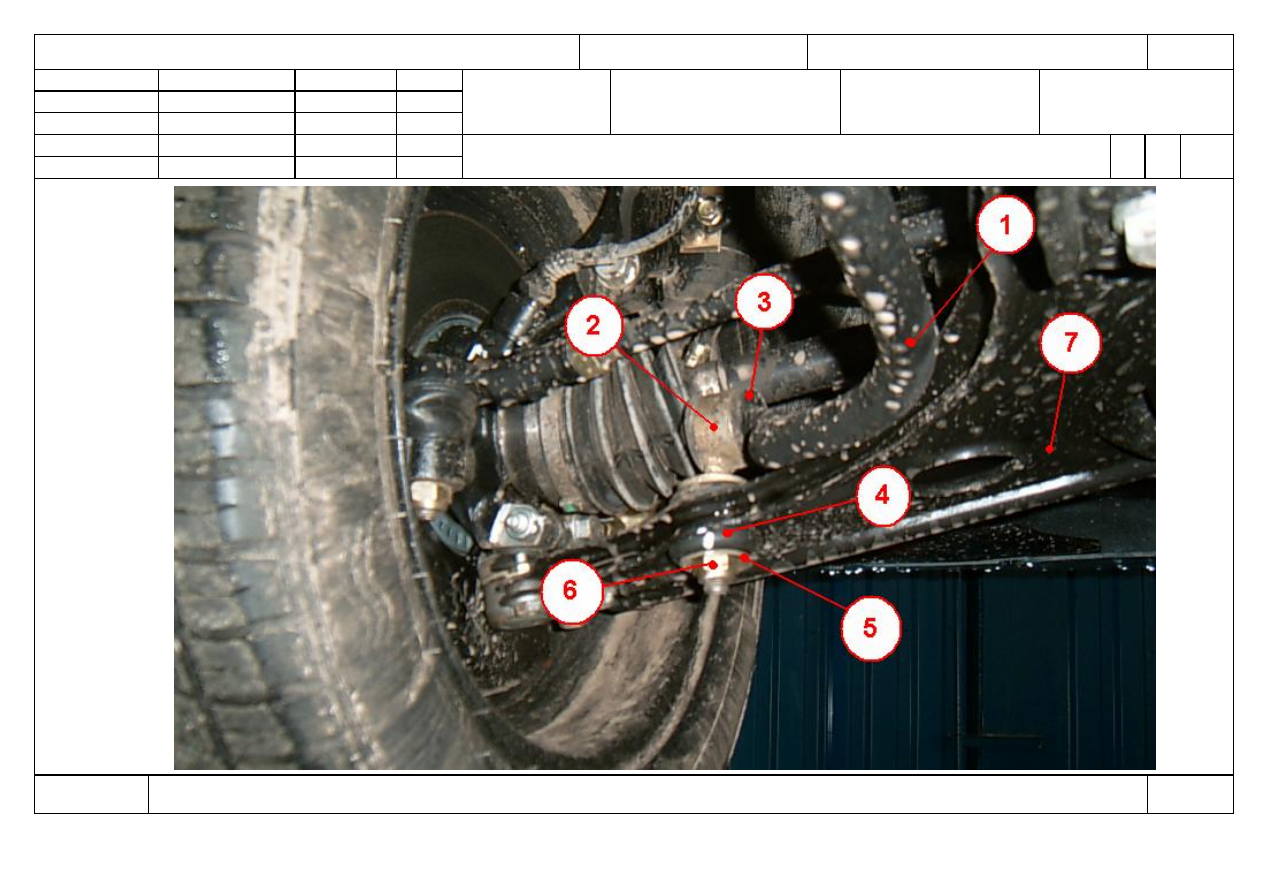

Открутить болты (поз.12) креплений втулок (поз.10) стабилизатора расположенных на подрамнике (поз.9) (левая/правая сторона).

05

06  4.

Ослабить болт крепления заднего шарнира рычага (поз.8) (левая/правая сторона).

07

08  5.

Вывести из зацепления с подрамником (поз.9) и снять зажим втулки стабилизатора (поз.11).

09

10  6.

Снять стабилизатор (поз.1) c креплениями и втулками в сборе.

11

Т 12  1. ПК 20-200, 1/2".

13  2.

Головка 1/2" S=19 900-19 HAZET.

14  4.

Гайковерт  1/2"  ХТ 123.

15  5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

16

  17

18

19
20
