ГОСТ 3.1118 форма 1б

Снятие-установка передней подвески

Снятие переднего рычага с шаровым

шарниром в сборе

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 045 Слесарно-сборочная 3

03 (

См. КЭ лист 28-31)

Выполнить операцию

015

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

К 08 1. Шаровой шарнир А11-2909060 шт. 1

09 2.

Поворотный кулак А11-3001011АВ шт. 1

10 3.

Стабилизатор А11-2906010 шт. 1

11 4.

Крепление крайнего втулки стабилизатора А11-2906021 шт. 1

12 5.

Втулка стабилизатора крайняя А11-2906023 шт. 1

13 6.

Уплотнительное кольцо А11-2906025 шт. 2

14 7.

Шайба А11-2906027 шт. 1

15 8.

Гайка N0111862 шт. 1

16 9.

Рычаг передний А11-2909010 шт. 1

17 10.

Болт крепления заднего шарнира рычага N10001003 шт. 1

18 11.

Болт крепления переднего шарнира рычага N904840011 шт. 1

19 12.

Подрамник А11-2801010 шт. 1

20 13.

Болт крепления шарового шарнира к поворотному кулаку шт. 1

23
24

МК/КТТП

ТП. 75.048

ГОСТ 3.1118 форма 1б

Снятие-установка передней подвески

Снятие переднего рычага с шаровым

шарниром в сборе

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Установить рычаг крепления передней подвески по месту крепления к подрамнику.

04 2.

Наживить болт крепления переднего шарнира рычага (поз.11).

06 3.

Наживить болт крепления заднего шарнира рычага (поз.10).

08 4.

Установить палец шарового шарнира (поз.1) в соответствующее отверстие на поворотном кулаке (поз.2), при этом совместить

крепление крайней втулки стабилизатора (поз.4) с соответствующим отверстием на переднем рычаге (поз.9).

11 5.

Установить на поворотный кулак (поз.2) фиксирующий болт (поз.14) пальца шарового шарнира (поз.1) и наживить гайку.

13 6.

Затянуть гайку с Мкр=80Нм.

15 7.

Установить на крепление крайней втулки стабилизатора (поз.4) уплотнительное кольцо (поз.6) с шайбой (поз.7) и наживить

гайку (поз.8).

18 8.

Затянуть гайку (поз.8) крепления крайней втулки стабилизатора с Мкр=25Нм.

20 9.

Затянуть болт крепления переднего шарнира рычага (поз.11) с Мкр=130Нм.

22 10.

Затянуть болт крепления заднего шарнира рычага (поз.10) с Мкр=130Нм.

24 11.

Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

МК/КТТП

ТП. 75.048

ГОСТ 3.1118 форма 1б

Снятие-установка передней подвески

Снятие переднего рычага с шаровым

шарниром в сборе

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

Т 02 1. ПК 20-200, 1/2".

03 2.

Головка 1/2" S=19 900-19 HAZET.

04 3.

Головка 1/2" S=18 900-18 HAZET.

05 4.

Гайковерт 1/2" ХТ 123.

06 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

10
11

МК/КТТП

ТП. 75.048

ГОСТ 3.1105 форма 2

Снятие-установка передней

подвески

Разраб.

Лихачев

ЗАО «ЗАЗ»

Проверил Шишкин

25480917.

75.048

Н. контр. Лагода

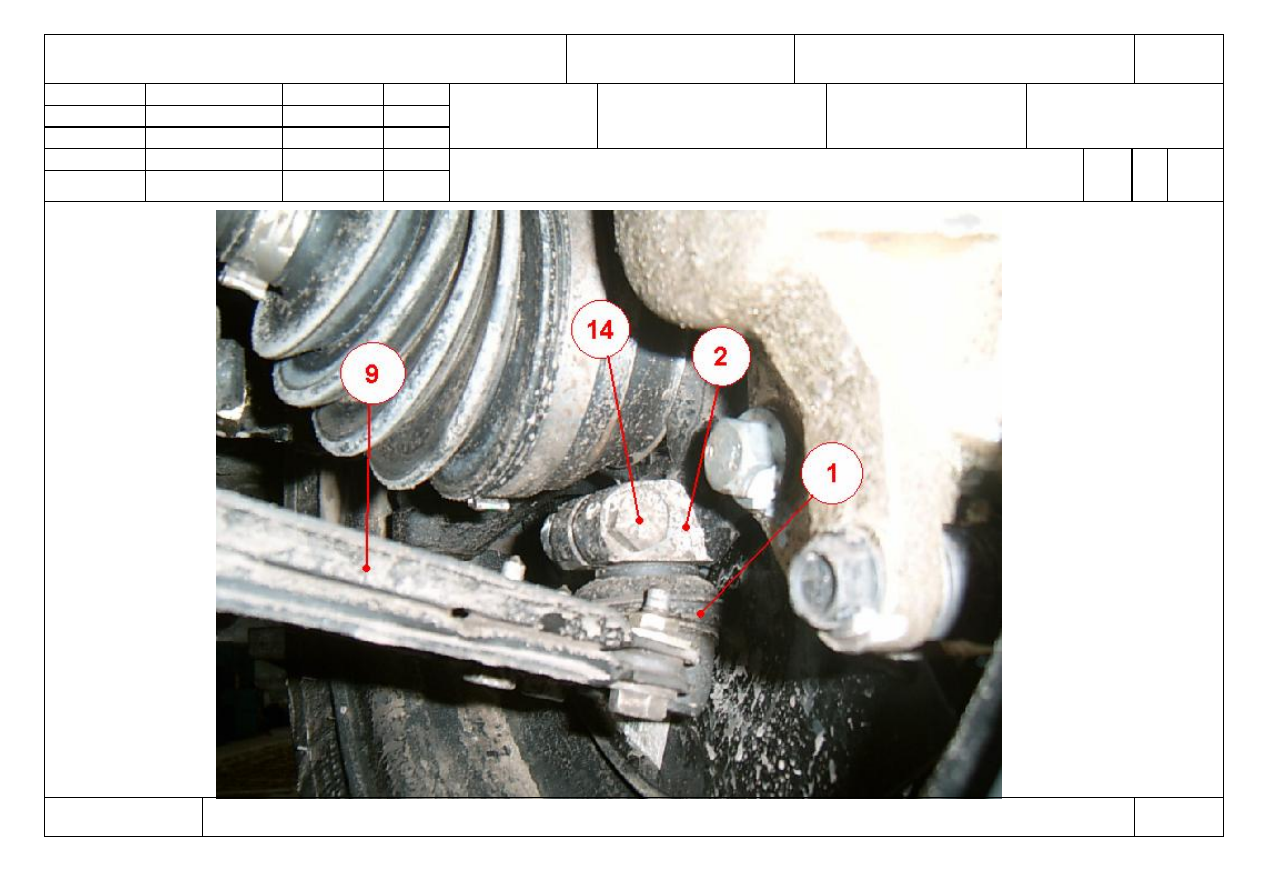

Снятие-установка переднего рычага с

шаровым шарниром в сборе.

О1

040-

045

КЭ

ТП 75.048
