ГОСТ 3.1105  форма 2





Снятие-установка передней подвески

37



Разраб.



Лихачев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.048













Н. контр.



Лагода





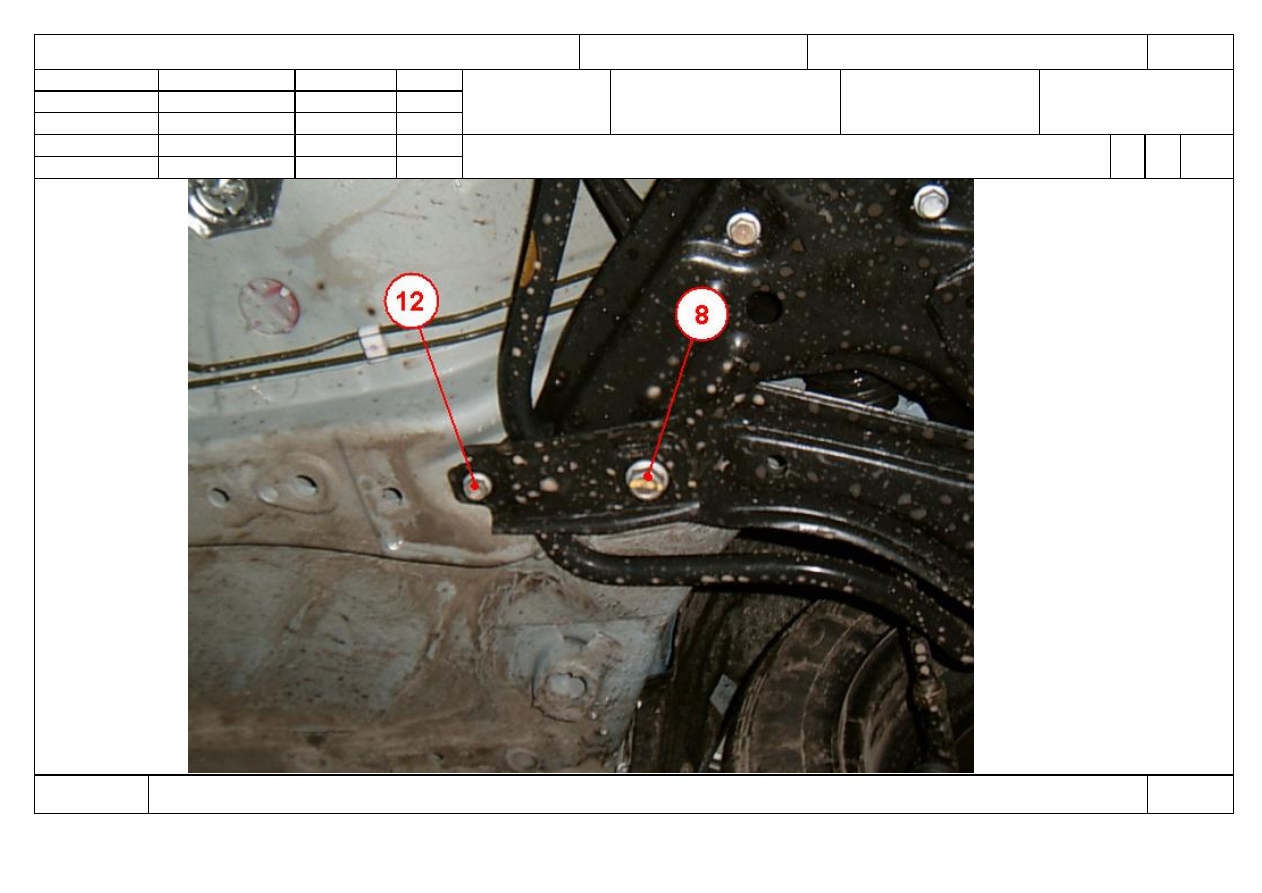

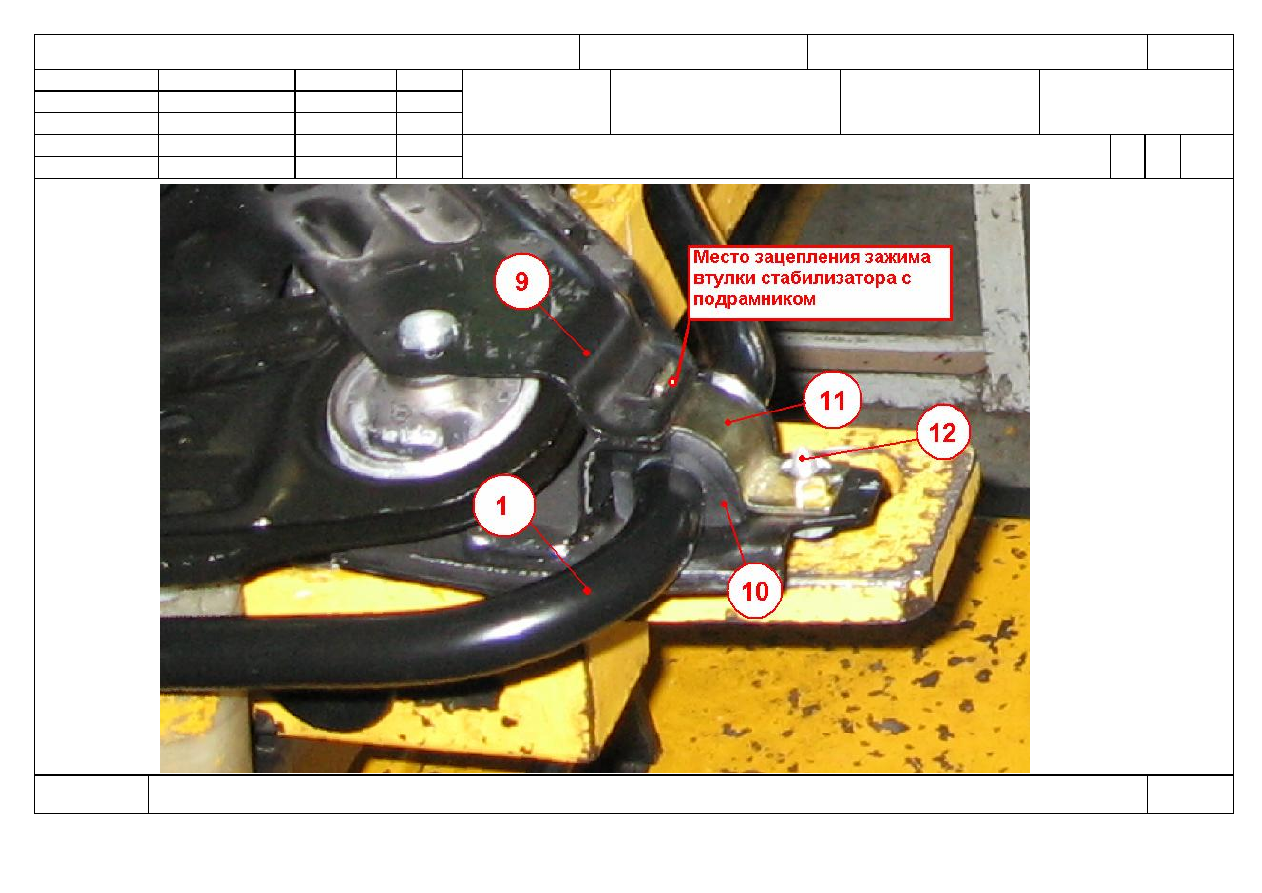

Снятие-установка стабилизатора поперечной устойчивости

О1



050-

055


































КЭ

ТП 75.048

37





ГОСТ 3.1105  форма 2





Снятие-установка передней подвески

38



Разраб.



Лихачев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.048













Н. контр.



Лагода





Снятие-установка стабилизатора поперечной устойчивости

О1



050-

055






































КЭ

ТП 75.048

38





ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески

39





























































Снятие поворотного кулака с шаровым

шарниром и ступицей в сборе.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                            060      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 47-49).

04

Б  05                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

 06

К  07  1. Пружинная пластина шарового шарнира                              А11-2909070                                                         шт.                          1

  08  2.

Болт крепления шарового шарнира к переднему рычагу   N10127702                                                             шт.                          3

  09  3.

Рычаг передний                                                                       А11-2909010                                                         шт.                          1

10  4.

Стойка передняя в сборе

 11  5.

Болт                                                                                          N10174001                                                            шт                           2

12  6.

Гайка                                                                                         N90323701                                                            шт.                          2

13  7.

Шаровой шарнир                                                                      А11-2909060                                                         шт.                          1

14  8.

Поворотный кулак (левый)                                                      А11-3001007АВ                                                    шт.                          1

15  9.

Поворотный кулак (правый)                                                     А11-3001007АВ                                                   шт.                          1

16  10.

Рычаг передний                                                                      А11-2909010                                                        шт.                           1

17  11.

Гайка ступицы                                                                         А11-2203207                                                        шт.                          1

18  12.

Полуось правая                                                                       А11-2203020ВМ (А11-2203030СV)                     шт.                          1

19  13.

Полуось левая                                                                         А11-2203010ВМ (А11-2203010СV)                     шт.                          1

20  14.

Передний тормозной диск                                                       А11-2203207                                                       шт.                          1

 21  15.

Защитный кожух                                                                       А11-3501077                                                        шт.                          1

22  16. Суппорт передний в сборе                                                      А11-3501060АВ                                                   шт.                          1

23  17. Болт крепления переднего суппорта                                      А11-3501199                                                        шт.                          2

24  18. Датчик скорости переднего колеса левый/правый                А11-3550112/А11-3550111                                 шт.                          1

МК/КТТП

ТП. 75.048

39





ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески

40





























































Снятие поворотного кулака с шаровым

шарниром и ступицей в сборе.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



К  02  19. Наконечник рулевой тяги левый/правый                                А11-3003060/А11-3003050                                 шт.                          1

03  20. Гайка наконечника рулевой тяги                                             N01118510                                                           шт.                          1

04  21. Винт крепления тормозного диска к ступице                                                                                                       шт.                         1

 05

О 06  1. Снять переднее колесо согласно операции 010.

07

 08  2.  Открутить гайку крепления ступицы (поз.11).

 09

10  3. Отсоединить разъем датчика скорости (поз.18).

11

12  4. Открутить болты крепления суппорта (поз.17) к поворотному кулаку (поз.8,9).

13

14  5. Снять суппорт в сборе (поз.16) с тормозного диска (поз. 14) и надежно закрепить вязальной проволокой на кузов или элементы

15     подвески.

16

17    Внимание: при  закреплении суппорта не перекручивать и не пережимать тормозной шланг, так как это может привести к

18     его повреждению и разгерметизации тормозной системы.

19

20   6. Открутить винт крепления переднего тормозного диска (поз.21) к ступице.

 21

22   7. Снять передний тормозной диск (поз.14).

23

24   8. Открутить гайку (поз.20) крепления рулевой тяги (поз.19) к поворотному кулаку (поз.9).

МК/КТТП

ТП. 75.048

40
