Нормативы  трудоемкости к ТП № 75.046  снятия, установки  задней подвески ее узлов и деталей при

ТО и ТР автомобилей

"Chery" В11 “Eastar”

  и их модификаций.





№

п/п

№

операции

по

Т/П

Технологические операции

№ операции по

сборнику Н/Т



н/ч по

сборнику

Н/Т



1.

005

Перемещение автомобиля



0.2

2.

010 – 015

Снятие-установка колес в сборе

B11ZZZ31000102702

0.2

4.

020 – 025

Снять-установить центральный и основной глушители
системы выпуска и термоизоляционный кожух

B11ZZZ12012102701
B11ZZZ12013102701

0.4
0.4

5.

030 – 035

Снятие-установка правого и левого троса стояночного
тормоза в т.ч. глушители системы выпуска и
термоизоляционный кожух

B11ZZZ35080903701
B11ZZZ35081003701

0.6
0.6

6.

040 – 045

Снятие-установка подрамника (балки) задней подвески

B11ZZZ33010103701

2.7

7.

050 – 055

Снятие-установка амортизационной стойки

B11ZZZ29110103652

0.5

8.

060 – 065

Снятие-установка продольного рычага

B11ZZZ29190603701

0.3

9.

070 – 075

Снятие-установка заднего поперечного рычага

B11ZZZ29190103701

0.4

10

080 – 085

Снятие-установка переднего поперечного рычага

B11ZZZ29190203701

0.4

11.

090 –095

Снятие-установка тяги стабилизатора (серьги)

B11ZZZ29160403701

0.2

12.

100 - 105

Снятие-установка стабилизатора поперечной устойчивости

B11ZZZ29160103701

0.4

13.

110 - 115

Снятие-установка верхнего рычага

B11ZZZ29190403701

0.5

14.

120

Регулировка углов установки задних колес



0.47

















































Начальник Отдела сервиса                                                       Т.Г. Суховерш




































ГОСТ 3.1105  форма 2













































ЗАО «ЗАЗ» ОС





25480917.

75.047























Передняя подвеска автомобиля «Chery B11 Eastar»



О

1

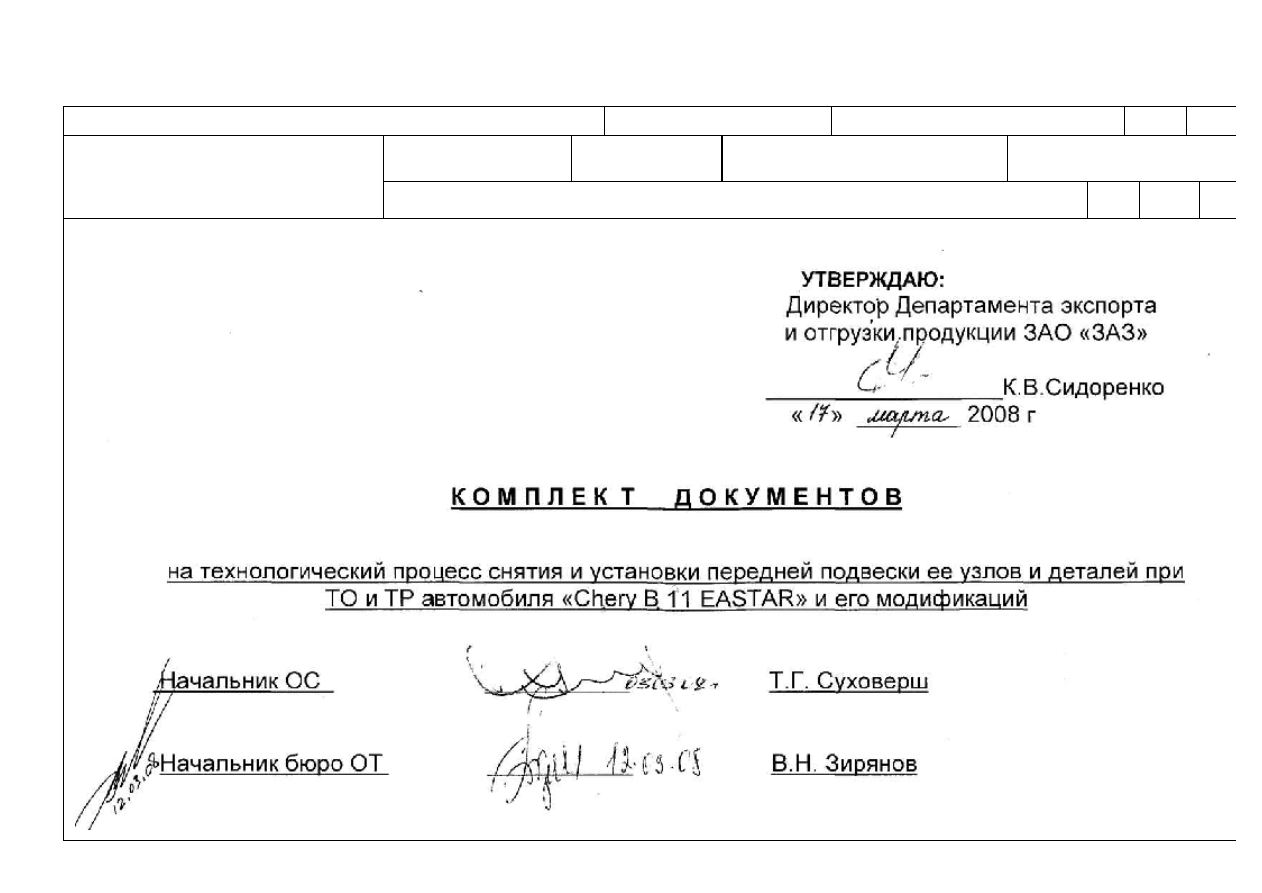

УТВЕРЖДАЮ:





Директор Департамента экспорта

и отгрузки продукции ЗАО «ЗАЗ»


                                                                                             __________________

К.В.Сидоренко

                                                                         «    »  ________ 2008

г





К О М П Л Е К  Т      Д О К У М Е Н Т О В







на технологический процесс снятия и установки передней подвески ее узлов и деталей при

ТО и ТР автомобиля «Chery B 11 EASTAR» и его модификаций






Начальник ОС                         ___________                     Т.Г. Суховерш





Начальник бюро ОТ                ___________                     В.Н. Зирянов









































ГОСТ 3.1105  форма 2







































































































№ операции

Содержание операции

Стр.



Содержание операций

2



Область применения

4

005



Перемещение автомобиля

6

010

Снятие колеса в сборе

7

015

Установка колеса в сборе

9

КЭ

Снятие-установка колеса в сборе

11

020



Снятие тормозных колодок и суппорта

12

025



Установка тормозных колодок и суппорта

14

КЭ



Снятие- установка тормозных колодок и суппорта

16

030



Отсоединение рулевых тяг и стабилизатора

17

035



Подсоединение рулевых тяг и стабилизатора

19

КЭ



Отсоединение - подсоединение рулевых тяг и стабилизатора

21

040



Снятие нижних рычагов

22

045



Установка нижних рычагов

24

КЭ



Снятие-установка нижних рычагов

26

050



Отсоединение  полуосей

28

055



Подсоединение полуосей

30

КЭ



Отсоединение-подсоединение полуосей

32

060



Снятие тормозного диска и ступичного узла

33

065



Установка тормозного диска и ступичного узла

34

КЭ



Снятие- установка тормозного диска и ступичного узла

35

070



Снятие кулака поворотного

36

075



Установка кулака поворотного

37

КЭ



Снятие - установка кулака поворотного

38







МК/КТТП

ТП 75.047

Стр. 2

ГОСТ 3.1105  форма 2







































































































№ операции

Содержание операции

Стр.

080



Снятие амортизационной стойки

39

085



Установка амортизационной стойки

41

КЭ



Снятие- установка амортизационной стойки

43

090



Прокачка тормозной системы

44

КЭ



Схема прокачки тормозной системы

46

095



Регулировка углов установки колес

47

КЭ



Регулировка углов установки колес

48

100



Контроль

49









































































































МК/КТТП

ТП 75.047

Стр. 3
