Задняя подвеска  DC24B4 – 2910002



 82





























































Регулировка углов установки задних

колес

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т  02 1. Ключ S=19  603-19 HAZET.

03 2.

Головка 1/2" S=17 900-17 HAZET.

04 3.

Удлинитель L=123 мм 917-5 HAZET .

05 4.

Рукоятка 1/2" 8150NR.

06 5.

Вставка S19, 1/2" .

07 6.

ПК 10-100 Нм, 9х12.

08 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

09 8.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

10 9.

Очки защитные 02-76 ГОСТ 12.4.013-85.

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.046

82





ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

83



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





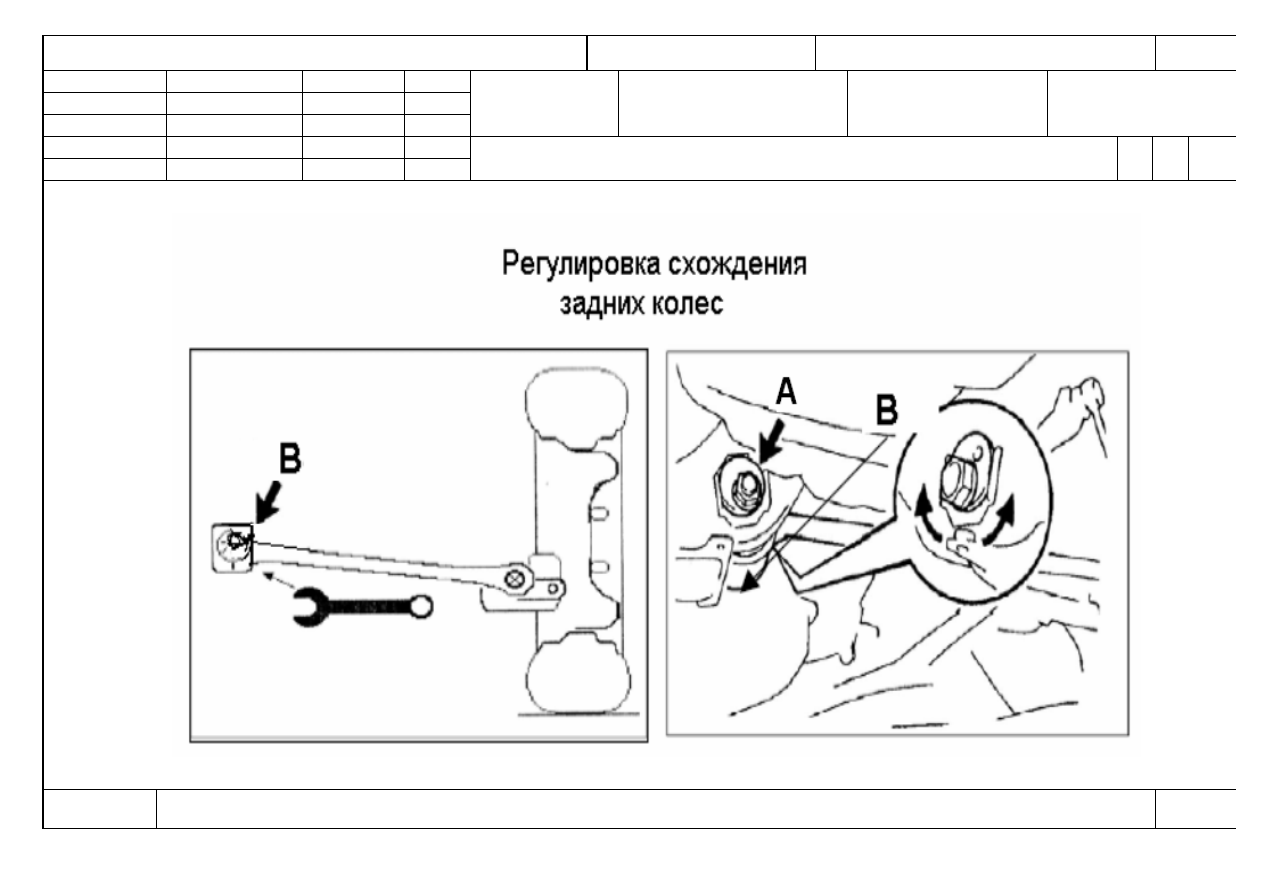

Регулировка углов установки колес

О1



120




Оп.120







































































КЭ

ТП 75.046

83




                        ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002

84





























































Контроль

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         130

Контроль                                                                4

03

Выполнить операции  (015,025,035,045,055,065,075,085,095,105,115,120).

04

Б 05                           Подъемник                                                    Q=3т

06

Тележка                                                         7043-334

07

Слесарно-сборочный верстак                      7051-146

08

О 09 1. Контролировать – визуально:

10  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12  -

отсутствие механических повреждений деталей и узлов.

13

Р 14  100%

15

16 2.

Проконтролировать эффективность работы тормозной системы автомобиля.

17

Р 18  100 %

19

О 20 3. Контролировать моменты затяжки резьбовых соединений по операциям:

21  -

колесных гаек Мкр=96…116 Нм;

22  -

гаек крепления термоизоляционных кожухов  Мкр=4…6 Нм;

23  -

болтов крепления резонатора к катализатору Мкр=50…60 Нм;

24  -

болтов крепления глушителя к резонатору Мкр=40…50 Нм;

МК/КТТП

ТП. 75.046

84



                        ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002

85





























































Контроль

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   болтов и гаек крепления тросов стояночного тормоза к кузову автомобиля Мкр=18…22 Нм;

03  -

болтов крепления подрамника к кузову автомобиля Мкр=110…130 Нм;

04  -

гаек крепления подрамника к кузову автомобиля Мкр=110…130 Нм;

05  -

болта и гайки крепления амортизационной стойки к верхнему рычагу задней подвески Мкр=100…120 Нм;

06  -

болтов крепления продольного рычага к кузову автомобиля Мкр=92…98 Нм;

07  -

гайки крепления трубки заднего тормоза к гибкому шлангу тормозной системы Мкр=15,5…16,5 Нм;

08  -

гаек крепления амортизационной стойки к кузову автомобиля Мкр=45…55 Нм;

09  -

болтов крепления кронштейнов спинки заднего сидения к кузову автомобиля Мкр=21…26 Нм;

10  -

болта крепления продольного рычага к кулаку задней подвески Мкр=120…140 Нм;

11  -

болта крепления заднего поперечного рычага к кулаку задней подвески Мкр=120…140 Нм;

12  -

болта крепления заднего поперечного рычага к подрамнику (балке) задней подвески Мкр=120…140 Нм;

13  -

болта крепления переднего поперечного рычага к кулаку задней подвески Мкр=120…140 Нм;

14  -

болта и гайки крепления переднего поперечного рычага к подрамнику (балке) задней подвески Мкр=100…120 Нм;

15  -

гаек крепления тяги стабилизатора (серьги) к стабилизатору поперечной устойчивости и верхнему рычагу задней подвески

16

Мкр=45…55 Нм;

17  -

болтов крепления стабилизатора поперечной устойчивости к подрамнику (балке) задней подвески Мкр=45…55 Нм;

18  -

болтов крепления верхнего рычага задней подвески к подрамнику (балке) задней подвески Мкр=100…120 Нм;

19  -

гайки крепления верхнего рычага задней подвески к кулаку задней подвески Мкр=115…125 Нм.

20

Т 21 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

22 2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

23 3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс.м).

24

МК/КТТП

ТП. 75.046

85
