ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

78



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





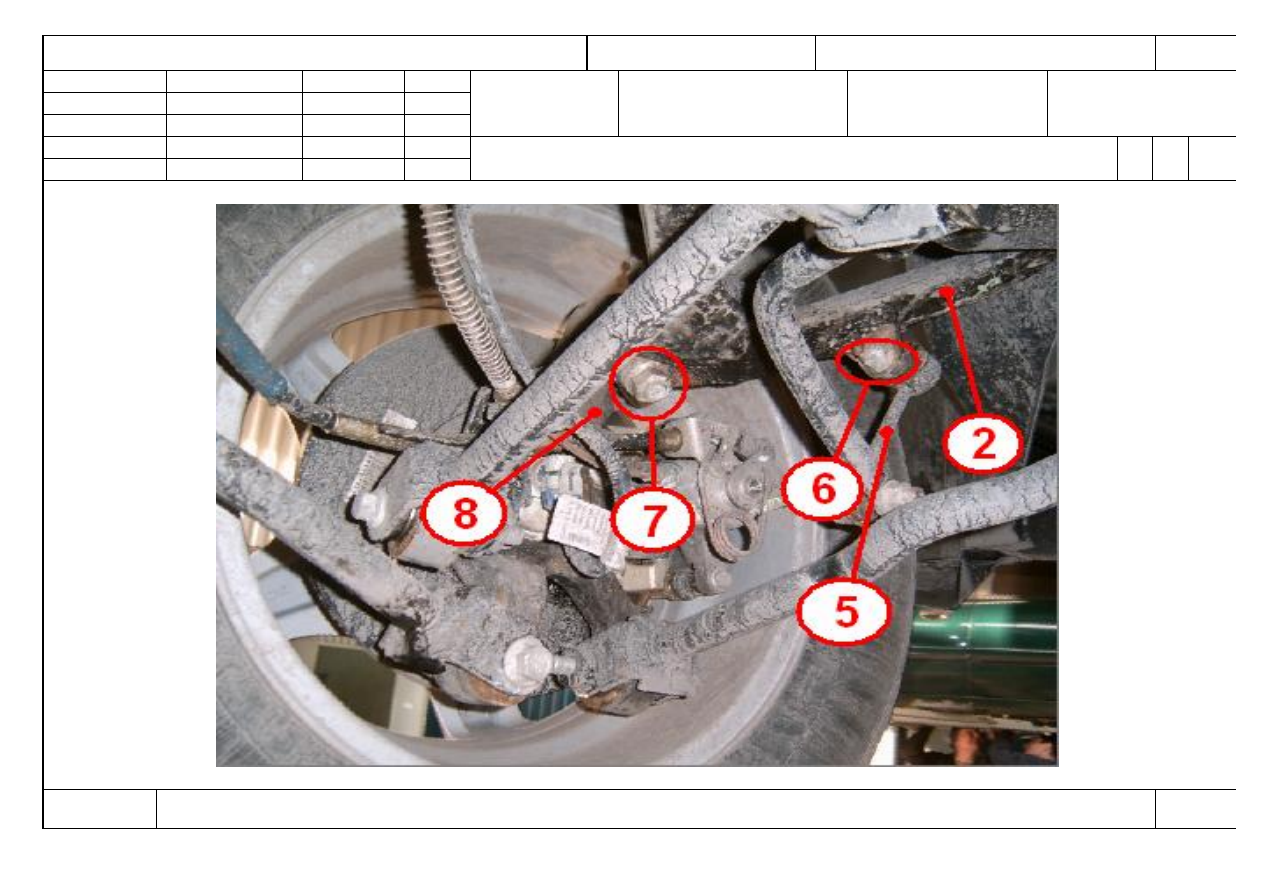

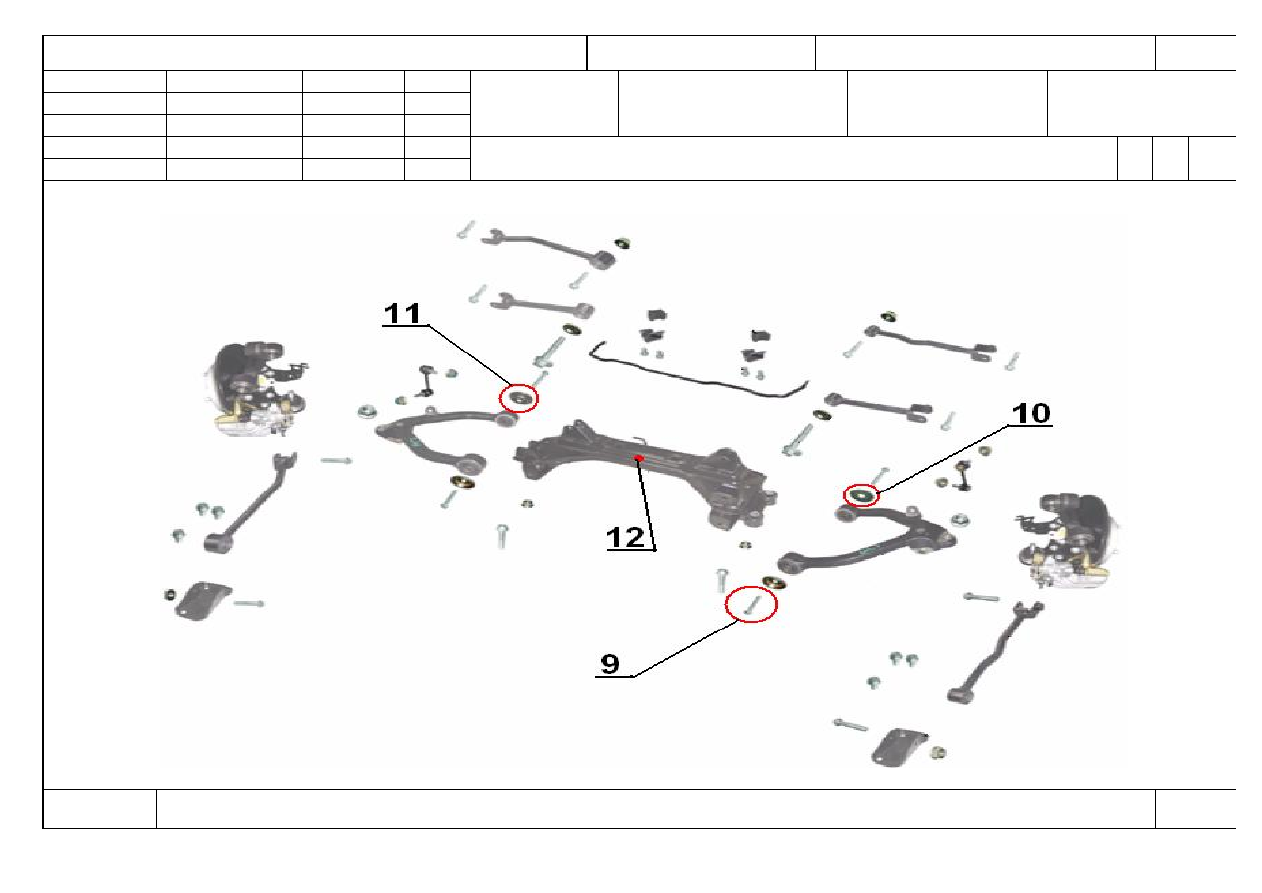

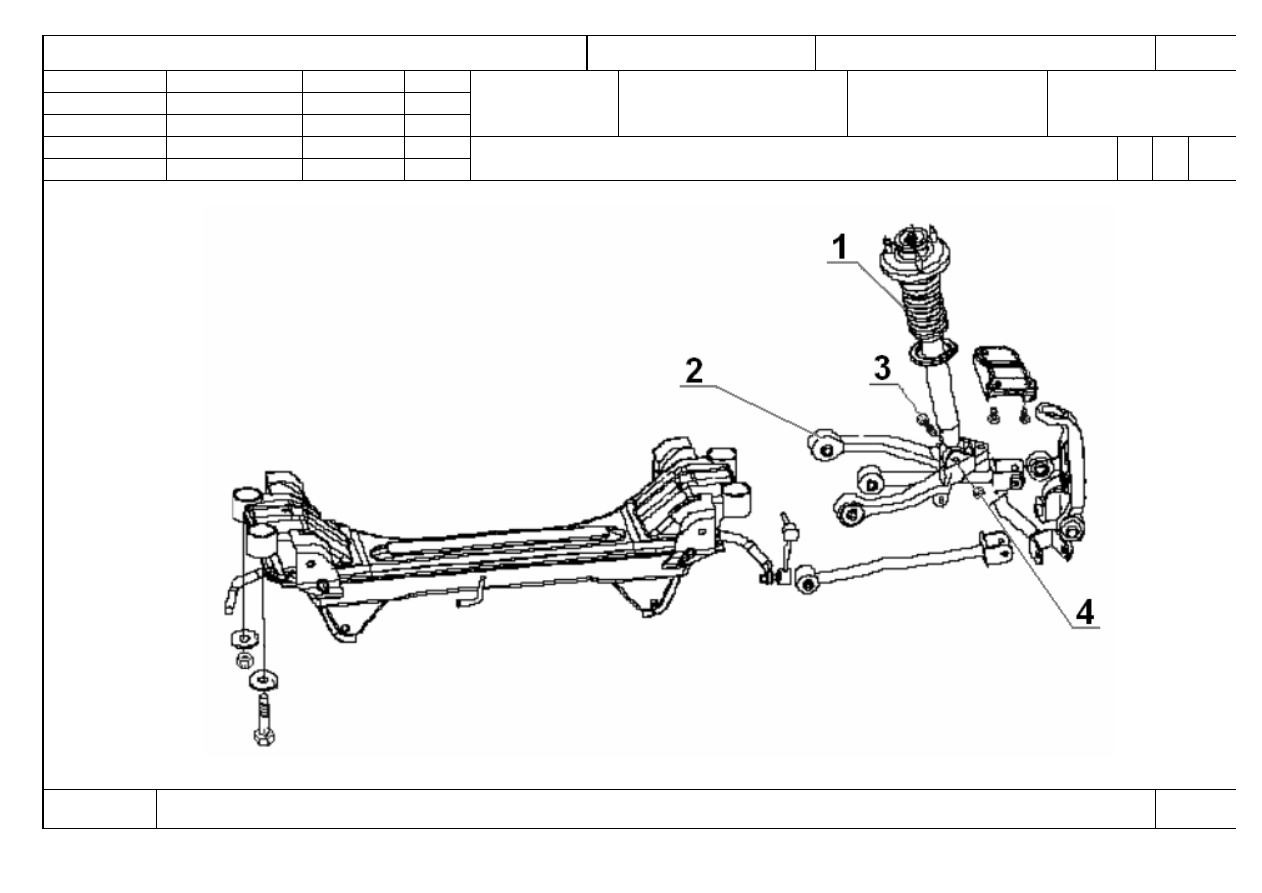

Снятие-установка верхнего рычага

О1



110-

115




Оп.110-115




































































КЭ

ТП 75.046

78






ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

79



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





Снятие-установка верхнего рычага

О1



110-

115




Оп.110-115






































































КЭ

ТП 75.046

79






ГОСТ 3.1105  форма 2







Задняя подвеска  DC24B4 – 2910002

80



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





Снятие-установка верхнего рычага

О1



110-

115




Оп.110-115






































































КЭ

ТП 75.046

80




                        ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 81





























































Регулировка углов установки задних

колес

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            120        Слесарно-сборочная    (См. КЭ лист 83).

03

Выполнить операции (005).                                          4

04

Б 05                                  Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

Установка для регулировки углов колес типа EXACT – 60Е

08

О 09 1. Произвести осадку подвески проездом по специальной полосе.

10 2.

Установить автомобиль на стенд контроля углов установки колес.

11 3.

Проконтролировать углы установки колеса:

12  -

развал заднего колеса      - 0

0

35`±60`(

минут).

13  -

схождение заднего колеса  0

0

09`±6`(

минут).

14

15 4.

При несоответствии нормативных значений, произвести регулировку схождения:

16

17  -

проверить давление в шинах, при необходимости довести до нормы (2,0 атм.)

18  -

отпустить гайку  (поз. А);

19  -

произвести регулировку ;

20  -

затянуть гайку (поз.А), удерживая болт (поз.В) с Мкр=110 Нм (100-120 Нм).

21

22 5.

Для противоположной стороны выполняется аналогично.

23

Р 24 6. Контроль производить на оборудовании совместно с рабочим.

МК/КТТП

ТП. 75.046

81
