2.8.

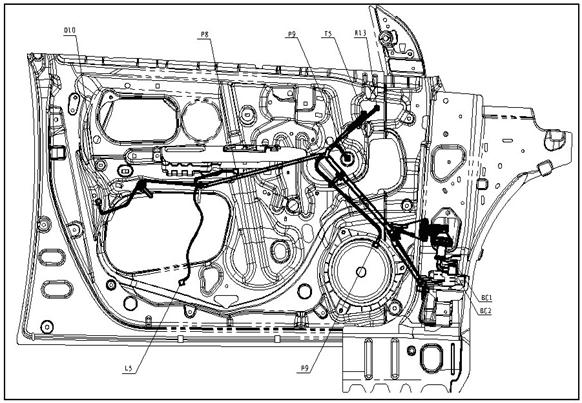

BYD F3, F3-R. Кабельная шина, левая передняя дверь
Рисунок 2-9
|

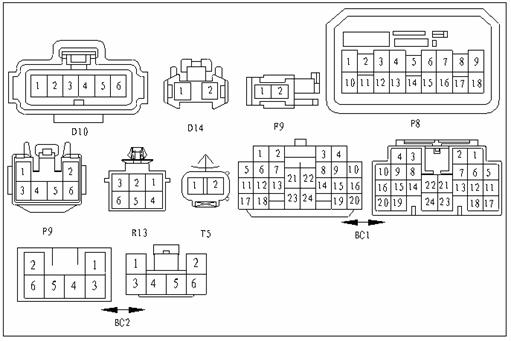

Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
D10 |
7283-1968-30 |
Электропривод блокировки замка левой передней двери |
R13 |
DJ7068-2.3-11 |
Электропривод левого зеркала заднего обзора |
|
D14 |
7283-8123 |
Внутреннее освещение, левая передняя дверь |
T5 |
DJ7021-2.2-11 |
Динамик высокой частоты, левая передняя дверь |
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
F9 |
0443401 |
Динамик низкой частоты, левая передняя дверь |
BC1 |
DJ7241-4.8/2.3-21 |
Кабельная шина, приборная панель |
|
P8 |
7283-7475 |
Переключатель подъемника левого переднего стекла в сборе |
BC2 |
DJ7061-2.3-21 |
Кабельная шина, приборная панель |
|
P9 |
DJ7061-2.3-2120 |
Электропривод подъемника левого переднего стекла |
|
|
|

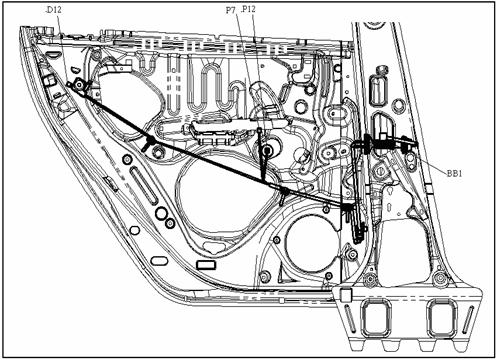

2.9. BYD F3, F3-R. Кабельная шина, правая задняя дверь.
Рисунок 2-10.
|

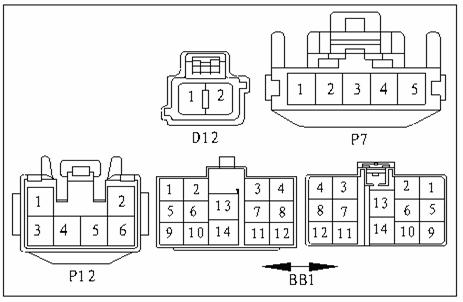

Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
D12 |
DJ7021-2.2-21 |
Электропривод блокировки замка правой задней двери |
P12 |
DJ7061-2.3-2120 |
Электропривод подъемника правого заднего стекла |
|
P7 |
1300-3111 |
Переключатель подъемника правого заднего стекла |
BB1 |
DJ7141-4.8/2.3-21 |
Кабельная шина, приборная панель |
