2.5.

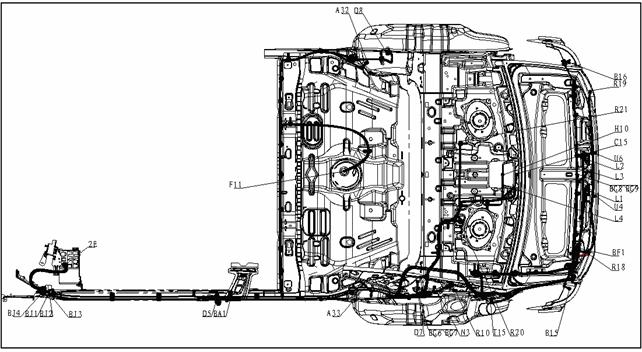

BYD F3, F3-R. Кабельная шина, пол кузова

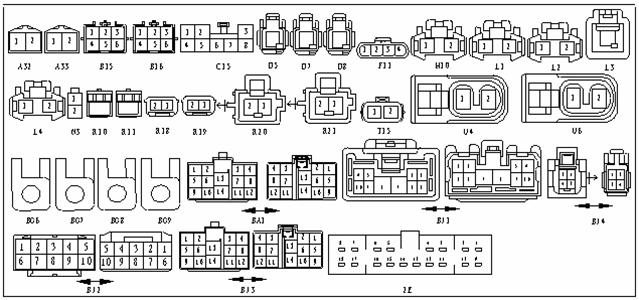

Рисунок 2-6.
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
A32 |
7282-7424 |
Датчик частоты вращения левого заднего колеса |
R18 |
6189-0891 |
Левая задняя противотуманная фара |
|
A33 |
7282-7424 |
Датчик частоты вращения правого заднего колеса |
R19 |
6189-0891 |
Правая задняя противотуманная фара |
|
B15 |
DJ7061-1.8-21 |
Левая задняя противотуманная фара |
R20 |
7282-1022 |
Левый задний динамик |
|
B16 |
DJ7061-1.8-21 |
Правый задний блок световых приборов |
R21 |
7282-1022 |
Правый задний динамик |
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
C15 |
DJ7081-2.3-21 |
Сменный блок компакт-дисков |
T15 |
0436001 |
Аварийный сигнал |
|
D5 |
6520-0564 |
Выключатель освещения левой передней двери |
U4 |
7283-8226-30 |
Детектор радара заднего хода |
|
D7 |
6520-0564 |
Выключатель освещения правой передней двери |
U6 |
7283-8226-30 |
Детектор радара заднего хода |
|
D8 |
6520-0564 |
Выключатель освещения правой передней двери |
BG6 |
DJ4355-1Sn |
Линия заземления |
|
F11 |
0440601 |
Топливный бак |
BG7 |
DJ4355-2Sn |
Линия заземления |
|
H10 |
7283-8123 |
Верхний повторитель тормозного сигнала |
BG8 |
DJ4355-1Sn |
Линия заземления |
|
L1 |
7283-8123 |
Левая лампа подсветки номерного знака |
BG9 |
DJ4355-2Sn |
Линия заземления |
|
L2 |
7283-8123 |
Правая лампа подсветки номерного знака |
BA1 |
DJ7141-4.8/2.3-11 |
Кабельная шина, левая задняя дверь |
|
L3 |
7282-1010 |
Выключатель освещения багажного отделения |
BJ1 |
7282-1405-40 |
Кабельная шина, приборная панель |
|
L4 |
7283-8123 |
Лампа освещения багажного отделения |
BJ2 |
7282-5831 |
Кабельная шина, приборная панель |
|
N3 |
DJ7022-6.3-21 |
Фильтр радиочастот |
BJ3 |
DJ7141-4.8/2.3-11 |
Кабельная шина, приборная панель |
|
R10 |
0338102 |
Устройство обогрева заднего ветрового стекла |
BJ4 |
7282-1641 |
Кабельная шина, крыло |
|
R11 |
0338102 |
Устройство обогрева заднего ветрового стекла |
2E |
MG651074 |
Блок разъемов |

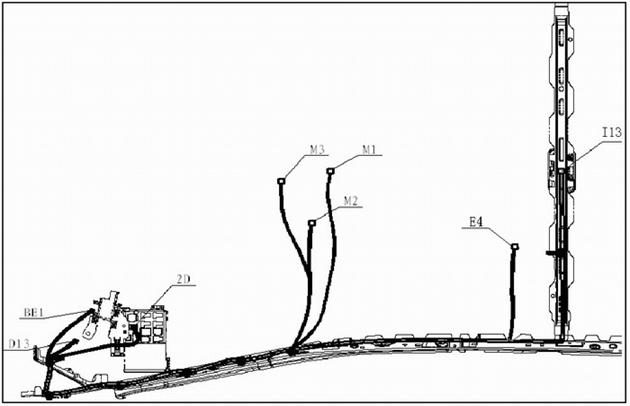

2.6. BYD F3, F3-R. Кабельная шина, крыша кузова.

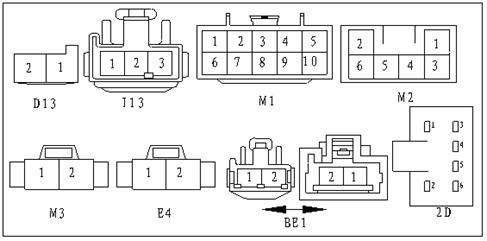

Рисунок 2-7.
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
D13 |
7183-7322-30 |
Диод |
M2 |
6240-1120 |
Электропривод потолочного люка |
|
E4 |
DJ7021A-2.8-21 |
Тахометр |
M3 |
DJ7021A-2.8-21 |
Внутреннее зеркало заднего обзора |
|
I13 |
DJ7031J-2.3-21 |
Задняя лампа освещения салона |
BE1 |
DJ7021L-4.8-21 |
Кабельная шина, приборная панель |
|
M1 |
0442103 |
Передняя лампа освещения салона |
2D |
6240-5160 |
Блок разъемов |
2.7. BYD F3, F3-R. Кабельная шина, правая передняя дверь.

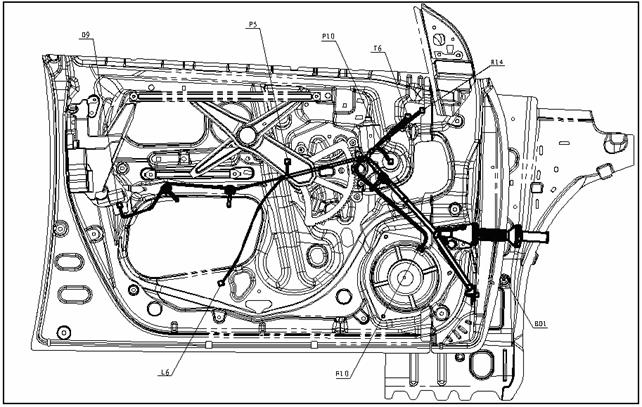

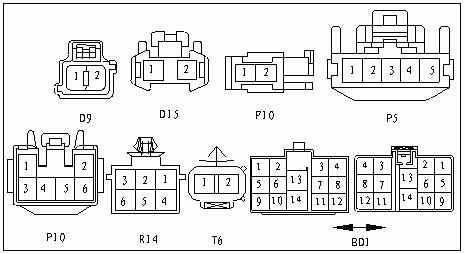

Рисунок 2-8.
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
D9 |
DJ7021-2.2-21 |
Электропривод блокировки замка правой передней двери |
P10 |
DJ7061-2.3-2120 |
Электропривод подъемника правого переднего стекла в сборе |
|
D15 |
7283-8123 |
Внутреннее освещение, правая передняя дверь |
R14 |
DJ7068-2.3-11 |
Электропривод правого зеркала заднего обзора |
|
F10 |
0443401 |
Динамик низкой частоты, правая передняя дверь |
T6 |
DJ7021-2.2-11 |
Динамик высокой частоты, правая передняя дверь |
|
P5 |
1300-3111 |
Переключатель подъемника правого переднего стекла в сборе |
BD1 |
DJ7141-4.8/2.3-21 |
Кабельная шина, приборная панель |
