Данная система состоит из следующих частей.
● Часовая пружина.
● Звуковой сигнал высокой тональности.
● Звуковой сигнал низкой тональности.
● Реле звукового сигнала (12В, 30А).
● Выключатель электронного звукового сигнала.
Звуковой сигнал включается встроенным
выключателем под декоративной крышкой модуля подушки безопасности в центре
колеса рулевого управления. При нажатии кнопки выключателя на колесе
рулевого управления включается реле и электрическое питание звукового
сигнала.
Таблица диагностики отказов.
Признаки |
Причины |
Признаки |
Причины |
Не работают оба звуковых сигнала |
1. Перегорел плавкий предохранитель.
2. Отказ реле звукового сигнала.
3. Отказ выключателя звукового
сигнала.
4. Отказ звукового сигнала.
5. Неисправность часовой пружины.
6. Повреждение кабельной шины. |
Не работает один звуковой сигнал |
1. Отказ звукового сигнала.
2. Повреждение кабельной шины. |
Звуковой сигнал не выключается |
1. Отказ реле звукового сигнала.
2. Отказ выключателя звукового
сигнала.
3. Неисправность часовой пружины.
4. Повреждение кабельной шины. |
|
|
.
Таблица диагностики отказов.
Признаки |
Причины |
Признаки |
Причины |
Электронные часы не работают |
1. Перегорел предохранитель.
2. Повреждена кабельная шина или
разъемы.
3. Неисправность в электронных часах
в сборе |
|
|
Неисправности электронных часов.
● Процедура проверки.
1. Проверить плавкий предохранитель
прикуривателя. |
Нормально – перейти к выполнению
следующей операции. |
Если плавкий предохранитель
перегорел, заменить его. |
2. Проверить электронные часы в
сборе. |
Отсоединить разъем электронных часов,
проверить электрическое напряжение и проводимость между контактами
разъема со стороны кабельной шины.
Электрическое напряжение между
контактом 1 и кузовом автомобиля должно соответствовать напряжению
на выходе аккумулятора, должна присутствовать проводимость между
контактом 2 и кузовом автомобиля.
После
поворота ключа в замке зажигания в положение "ACC"
или "ON" электрическое
напряжение между контактом 4 и кузовом автомобиля должно
соответствовать напряжению на выходе аккумулятора.
После
поворота ключа в замке зажигания в положение "OFF" электрическое
напряжение между контактом 4 и кузовом автомобиля должно быть равно
нулю. |
Нормально – заменить электронные часы
в сборе. |
В случае обнаружения неполадок
отремонтировать или заменить кабельную шину и разъемы. |
|
|
|
.

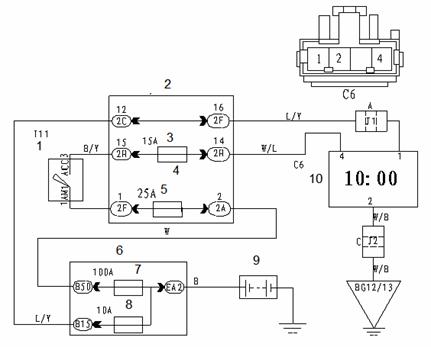

● Проверка цепи.
1. Замок зажигания. 2. Распределительная
коробка. 3. Прикуриватель. 4. Замок зажигания
1#. 5. Электрорпитание. 6. Распределительная коробка. 7. Основное
электропитание. 8. Освещение салона. 9. Аккумулятор. 10. Электронные часы.
