Раздел 6.
BYD F3, F3-R. Система освещения
6.1. Описание.
Система освещения обеспечивает освещение при движении в ночных условиях, наружные осветительные приборы включают передние фары, световой сигнал движения задним ходом, подсветку номерного знака, противотуманные фары и другие приборы; внутренние осветительные приборы включают подсветку приборной панели, внутреннюю лампу для чтения, лампу освещения багажного отделения, дверные лампы, индикаторы переключателей и другие устройства. Лампы, установленные в заданном положении, вместе с выключателями, проводами и плавкими предохранителями образуют систему освещения. Система освещения также выполняет функцию предупреждающей сигнализации, она выдает световые сигналы, предупреждающие водителей других автомобилей и пассажиров и обеспечивающие безопасность движения, световые сигналы включают сигналы поворота, сигналы тормоза, аварийные сигналы, габаритные сигналы и так далее. Система освещения состоит из следующих частей.
|
Наименование |
Тип лампы |
Спецификация |
|
Лампы ближнего света фар переднего комбинированного блока световых приборов |
H7 |
12В, 55Вт |
|
Лампы дальнего света фар переднего комбинированного блока световых приборов |
H1 |
12В, 60Вт |
|
Малые огни переднего комбинированного блока световых приборов |
W5W |
12В, 5Вт |
|
Сигналы поворота комбинированного блока световых приборов |
PY21W |
12В, 21Вт |
|
Боковые повторители сигнала поворота |
WY5W |
12В, 5Вт |
|
Передние противотуманные фары |
H3 |
12В, 55Вт |
|
Малые огни заднего комбинированного блока световых приборов |
LED |
12В, 0,5Вт |
|
Тормозные сигналы заднего комбинированного блока световых приборов |
LED |
12В, 4Вт |
|
Сигналы заднего хода заднего комбинированного блока световых приборов |
P21W |
12В, 21Вт |
|
Сигналы поворота заднего комбинированного блока световых приборов |
PY21W |
12В, 21Вт |
|
Задние противотуманные фары |
W21W |
12В, 21Вт |
|
Лампы подсветки номерного знака |
W5W |
12В, 5Вт |
|
Верхний повторитель тормозного сигнала |
W16W |
12В, 16Вт |
|
Передняя лампа освещения салона |
Ba9S5W |
12В, 5Вт |
|
Задняя лампа освещения салона |
C10W |
12В, 10Вт |
|
Лампа освещения багажного отделения |
W5W |
12В, 5Вт |
|
Дверные лампы |
W5W |
12В, 5Вт |
Примечание: не использовать лампы с другими характеристиками во избежание повреждения световых приборов. Не касаться галогенных ламп руками, не допускать попадания на поверхность ламп маслянистых веществ во избежание сокращения эксплуатационного ресурса ламп.
6.2.
BYD F3, F3-R. Схема планировки системы освещения.
1. Передний комбинированный блок световых приборов.
.
A: Передний комбинированный блок световых приборов.
B: Передний сигнал поворота.
C: Передняя фара ближнего света.
D: Передний малый огонь.
E: Передняя фара дальнего света.
2. Задний комбинированный блок световых приборов.
3. Боковой повторитель сигнала поворота / передняя противотуманная фара.
.
4. Задняя противотуманная фара.
.
5. Верхний повторитель тормозного сигнала / дверная лампа.
.
A: Верхний повторитель тормозного сигнала (H10).
B: Дверная лампа (D14, D15).

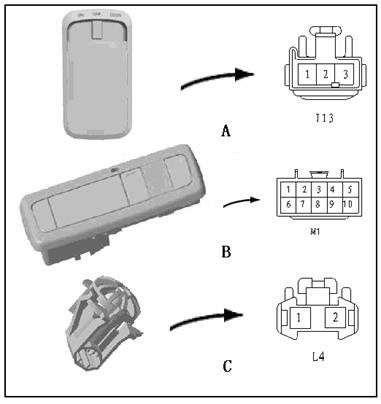

6. Задняя внутренняя лампа для чтения / передняя внутренняя лампа для чтения / лампа освещения багажного отделения.
.
A: Задняя внутренняя лампа для чтения.
B: Передняя внутренняя лампа для чтения.
C: Лампа освещения багажного отделения.
BYD F3, F3-R. Напряжение на контактах разъемов системы освещения.
Электрическое напряжение на контактах разъемов системы освещения указано на принципиальных схемах.
