Раздел 4.

BYD F3, F3-R. Наружные зеркала заднего обзора с электроприводом

4.1. Описание.

.

/ 1 /. Наружное зеркало заднего обзора с электроприводом. / 2 /. Уплотнительная подкладка.
/ 3 /. Разъем кабельной шины.

Переключатель регулировки наружных зеркал заднего обзора находится с левой стороны на приборной панели перед водителем, водитель может управлять выключателем, изменяя положение зеркала заднего обзора поворотом стекла вверх / вниз / влево / вправо на угол до 7 ° в каждом направлении. Для защиты зеркал заднего обзора во время стоянки автомобиля их можно сложить, причем угол складывания зеркал превышает 85°. Для защиты зеркала при ударном воздействии с задней стороны корпус зеркала может повернуться на определенный угол вперед, максимальная величина угла складывания составляет 105°. Если зеркало разбито при ударе, фрагменты зеркала остаются в корпусе и не ранят окружающих людей.

Система состоит из следующих основных компонентов:

● Правое и левое наружное зеркало заднего обзора с электроприводом.

● Переключатель регулировки наружных зеркал заднего обзора с электроприводом.

4.2.

BYD F3, F3-R. Схема планировки системы наружных зеркал заднего обзора с электроприводом.

.

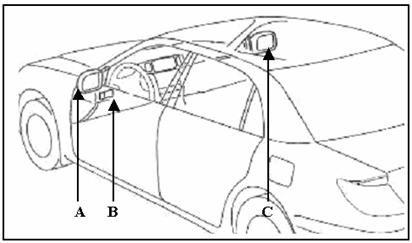

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 1.

A: Левое наружное зеркало заднего обзора с электроприводом.

B: Переключатель регулировки наружных зеркал заднего обзора с электроприводом.

C: Правое наружное зеркало заднего обзора с электроприводом.

.

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 2.

1: Наружное зеркало заднего обзора с электроприводом.

2: Корпус зеркала.

3: Кронштейн.

4: Переключатель на несколько положений.

5: Монтажная пластина зеркала.

6: Зеркало.

7: Основа.

8: Крепежные болты.

9: Амортизирующая подкладка.

.

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 3.

4.3.

BYD F3, F3-R. Напряжение на контактах разъемов системы наружных зеркал заднего обзора с электроприводом.

1. Переключатель регулировки наружных зеркал заднего обзора с электроприводом (R5).

● Установить ключ в замке зажигания в положение 'ACC', выбрать левое зеркало заднего обзора, повернуть его вправо и влево.

Влево: присутствует проводимость между контактами 8-5, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вправо: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 5-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать левое зеркало заднего обзора, повернуть его вверх и вниз.

Вверх: присутствует проводимость между контактами 8-4, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вниз: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 4-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать правое зеркало заднего обзора, повернуть его вправо и влево.

Влево: присутствует проводимость между контактами 8-2, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вправо: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 2-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать правое зеркало заднего обзора, повернуть его вверх и вниз.

Вверх: присутствует проводимость между контактами 8-3, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вниз: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом; присутствует проводимость между контактами 3-7, сопротивление не превышает 1 Ом.

2. Электропривод зеркал заднего обзора (R13, R14).

● Установить ключ в замке зажигания в положение 'ACC', выбрать зеркало заднего обзора, повернуть его вправо и влево.

1 (+) 5 (-): электропривод вращается соответственно повороту зеркало в левую сторону.

1 (-) 5 (+): электропривод вращается соответственно повороту зеркало в правую сторону.

● Установить ключ в замке зажигания в положение 'ACC', выбрать зеркало заднего обзора, повернуть его вверх и вниз.

 6 (+) 5 (-): электропривод вращается соответственно повороту зеркало в верхнюю сторону.

 6 (-) 5 (+): электропривод вращается соответственно повороту зеркало в нижнюю сторону.

4.4. Таблица диагностики отказов системы наружных зеркал заднего обзора с электроприводом.

4.5. Проверка компонентов системы зеркал заднего обзора с электроприводом.

1. Проверить работу переключателя регулировки наружных зеркал заднего обзора с электроприводом при включении электропитания.

Проверка выполняется по приведенной выше таблице, в случае обнаружения несоответствия требованиям заменить переключатель регулировки наружных зеркал заднего обзора с электроприводом.

2. Проверить работу электроприводов регулировки наружных зеркал заднего обзора.

Проверка выполняется по приведенной выше таблице, в случае обнаружения несоответствия требованиям заменить электропривод наружных зеркал заднего обзора, проводной разъем электропривода соответствует разъему R13, R14.

Раздел 5.

BYD F3, F3-R. Внутреннее зеркало заднего обзора.

5.1. Описание.

1. Внутреннее зеркало заднего обзора.

Внутреннее зеркало заднего обзора также выполняет функцию показа направления, после поворота ключа в замке зажигания в положение "ACC" для удобства водителя на нем выводится направление движения автомобиля. Кроме того, зеркало оборудовано фоточувствительным датчиком, фоновый цвет зеркала изменяется соответственно изменению яркости наружного освещения, благодаря чему не возникают блики, мешающие водителю.

5.2.

BYD F3, F3-R. Схема внутреннего зеркала заднего обзора

Схема внутреннего зеркала заднего обзора – 1.

1. Проводной разъем.

5.3. Напряжение на контактах внутреннего зеркала заднего обзора.
