Replace heater and A/C flange
O-rings and tighten fasteners to
specified torques.

Tightening torques

Coolant hose clamp
32 - 48 mm
(2 1/4 - 4 in.)

2.5 Nm (22

in-lb)

Steering column to
dashboard
reinforcement

22 Nm (16 ft-lb)

640-6





Air Conditioning
Components

This section covers removal and
installation of air conditioning
refrigerant components. A/C testing
and diagnosis, refrigerant discharge,
evacuation and recharge are not
covered here.

The A/C condenser, compressor,
receiver dryer, pressure sensor,
refrigerant lines and expansion valve
are either installed in the engine
compartment or accessible from the
engine compartment.

The A/C evaporator is located in the
IHKA housing. Removal of the IHKA
housing involves dashboard removal.
Before starting work, disconnect the
battery negative (-) cable in the trunk.
Be sure to read the battery
disconnection cautions on page viii and
the airbag warnings in

721 Airbag

System (SRS)

.

Note:

The air conditioning system is filled
with R-134a refrigerant.







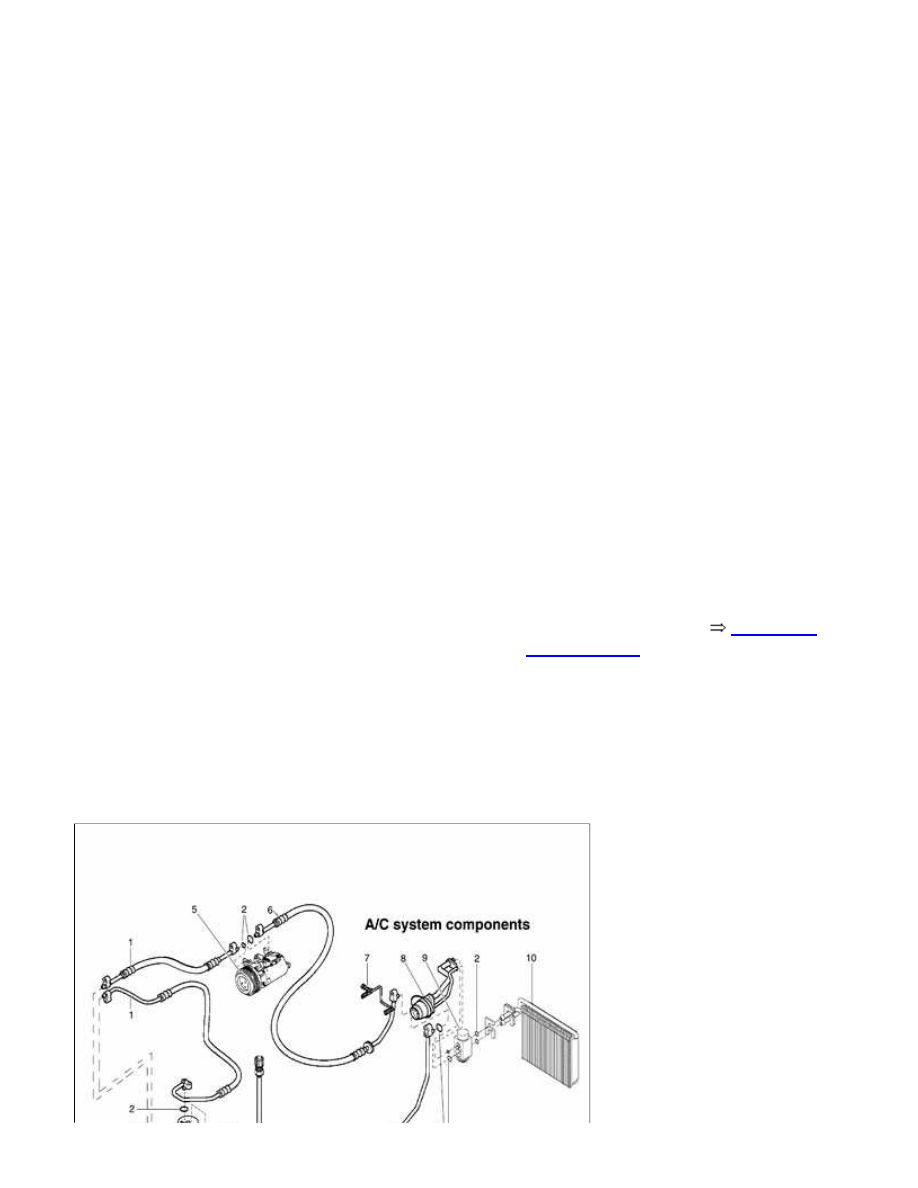

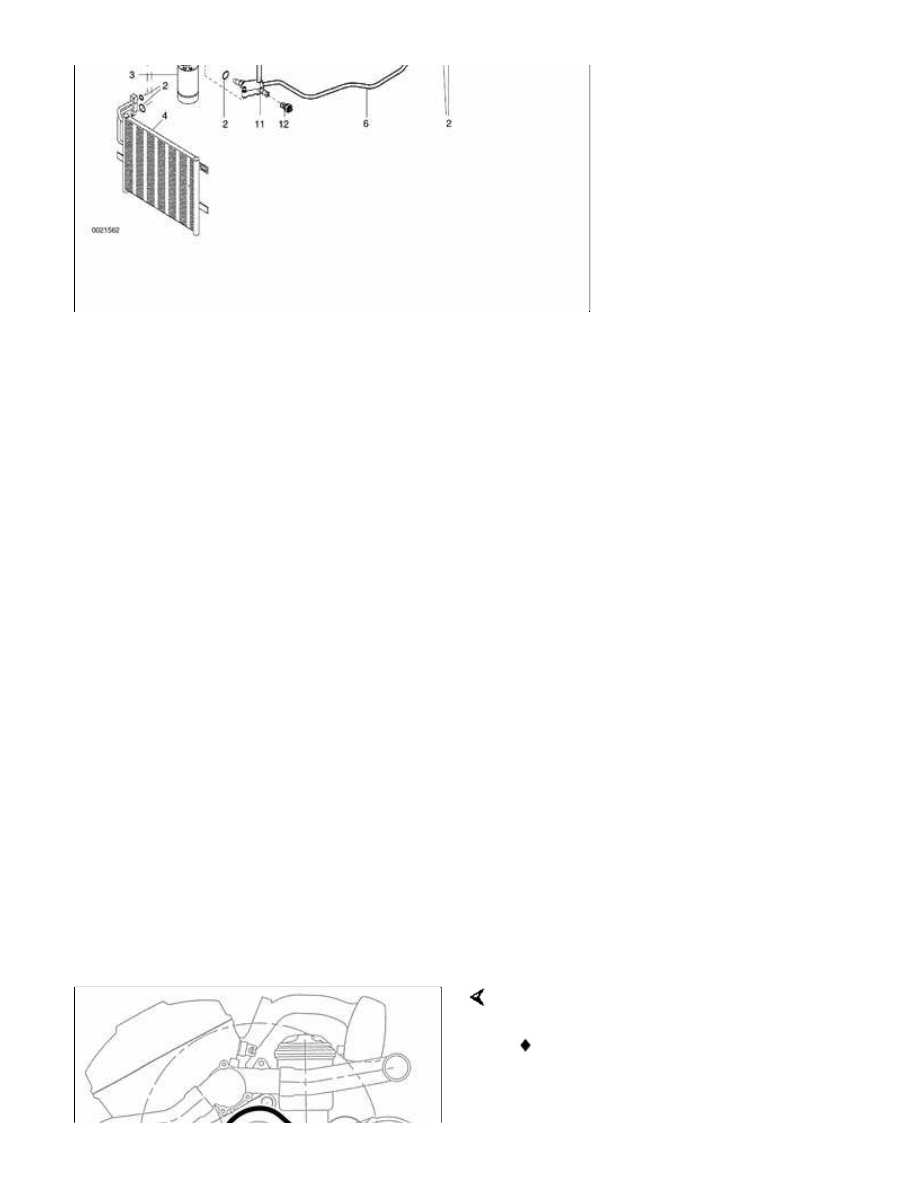

A/C system
components

1

-

High pressure
line

2

-

Sealing O-ring
(always replace)

3

-

Receiver-dryer

4

-

Condenser

5

-

Compressor

6

-

Low pressure
line

7

-

Access port

8

-

Double pipe

9

-

Expansion valve

10

-

Evaporator

11

-

Access port

12

-

Pressure sensor









A/C compressor, replacing

 -

Following manufacturer's
instructions, connect an approved
refrigerant recovery/recycling
/recharging unit to A/C system and
discharge system.

WARNING!

Do not discharge/charge the A/C
system without proper equipment and
training. Damage to the vehicle and
personal injury may result.

 -

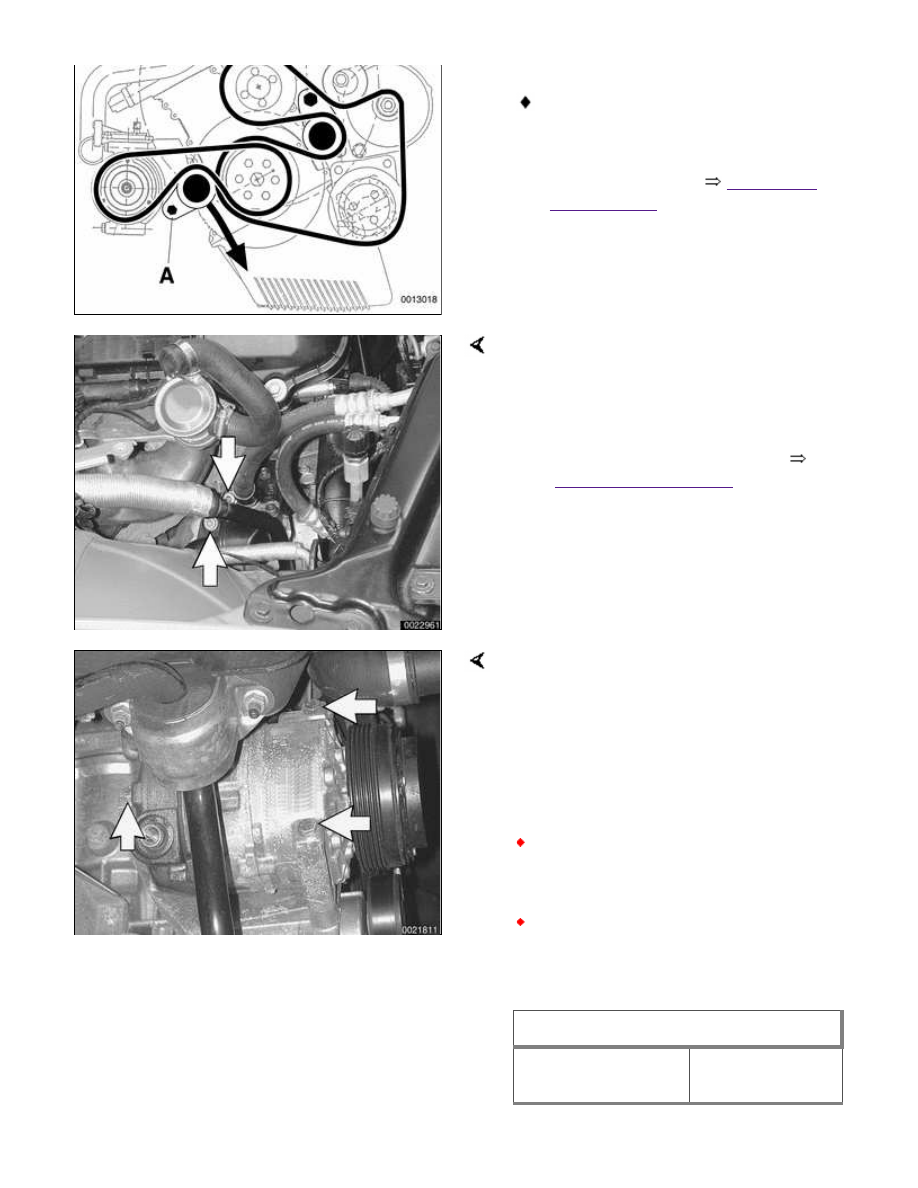

Remove splash shield from under
engine.

 -

Mark A/C drive belt with direction of
rotation.

Release tension on A/C belt:

Use long-handled wrench to turn
tensioner pulley release lug (A)
clockwise (against spring tension).

Remove drive belt.

 -

Detach and set aside front washer
fluid reservoir. See

611 Wipers

and Washers

.

 -

Disconnect electrical harness
connector from compressor.

Remove A/C pressure hose and suction
hose flange bolts (arrows) from
compressor. Plug hoses immediately.

 -

All-wheel-drive model: Unbolt and
lower front stabilizer bar. See


310 Front Suspension

.

Support compressor while removing
compressor mounting bolts (arrows).
Remove compressor.

 -

Installation is reverse of removal.

CAUTION!

Always replace O-rings when
reconnecting refrigerant lines.

When installing a new
compressor always replace
receiver/drier unit.

Tightening torque

A/C line to A/C
compressor

20 Nm (15 ft-lb)
