630-1





General

This repair group covers interior and
exterior lighting, including repairs to the
light switch assembly.





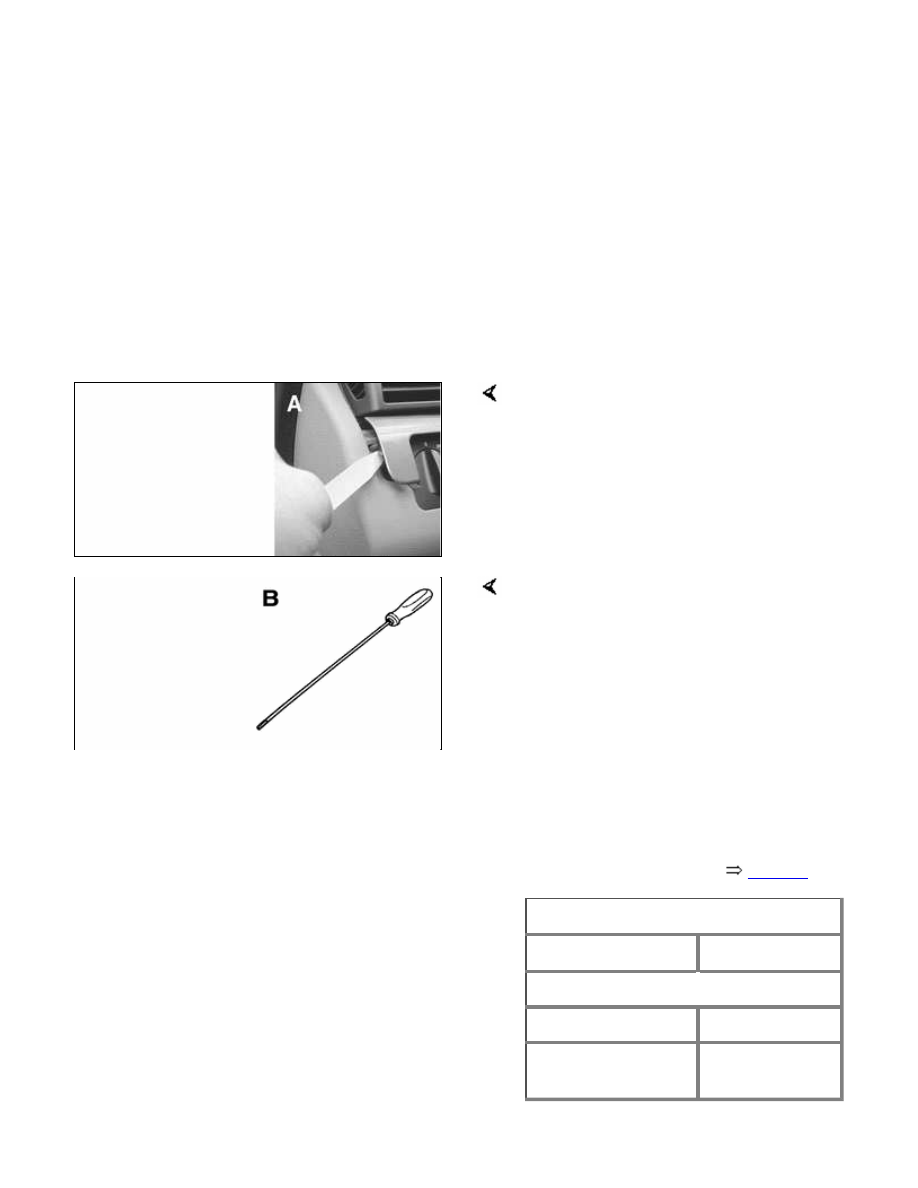

Special tools

Some special tools may be necessary
to install or adjust lights and light
fixtures.

Plastic trim prying tool BMW 00 9 321

Foglight/headlight adjusting tool 4
mm/6 mm Allen





Bulb applications

For convenience, the bulb applications
for E46 cars are listed in



Table a

.

Table a. E46 bulb applications

Location

Type & rating

Headlights

High beam

H7 12V 55W

Low beam
(Halogen)

H7 12 V 55 W

Table a. E46 bulb applications

Location

Type & rating

Low bean (Xenon)

D2-S

Foglights

Front

HB4

Rear (Euro only)

12V 21W

Turn signal and taillight

Back-up

12V 21W

Brake

12V 21W

Brake/taillight

12V 21/4W

Licence plate

12V 5W

Side turn signal

W5W

Third brake light

LED

Turn signal (front
or rear)

12V 21W

Interior lights

Footwell

Softlite 5W

Glove compartment Softlite 5 W

Passenger
compartment, front
or rear

Softlite 5W

Reading, front or
rear

6W

Trunk or tailgate

Softlite 10W

Visor vanity

Softlite 10W





Light switch center (LSZ)

The light switch center (LSZ), mounted
in the left side of the dashboard,
consists of the following components:

Headlight/taillight/running light
control switch

Foglight switch

Instrument dimmer control

Light control module

In addition to normal light control, the
LSZ provides the following functions:

Hot and cold monitoring of the
exterior bulbs

Emergency lighting function

Short circuit protection

Redundant storage of mileage
and service interval data

Automatic headlight adjustment
(LWR) programmed control (if
equipped)





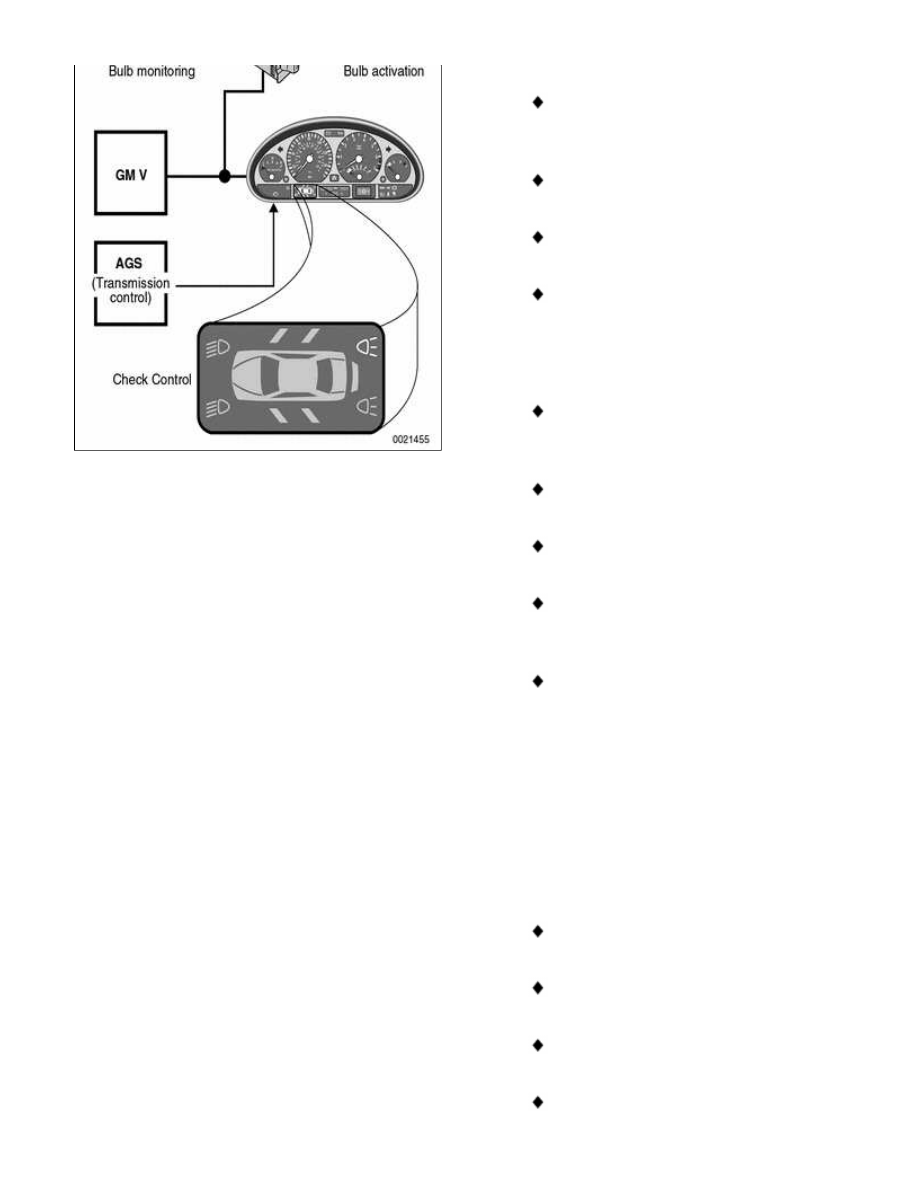

Bulb monitoring

The light control module monitors the
following bulbs in both hot and cold
states:

High/low beams

Brake lights

Turn signal lights

Taillights

Parking lights

Side marker lights

License plate lights

Hot and cold monitoring of light bulbs
allows the LSZ to detect defective
bulbs. Hot monitoring checks the
continuity of circuits while the lights are
switched on. Cold monitoring consists
of a brief pulse of current which is too
short for the lights to illuminate.t If the
module detects a defective bulb, a
signal is sent to the instrument cluster
and Check Control is illuminated with
the appropriate warning.





Home lighting

This convenience feature provides
lighting for the driver and passengers
to leave the vehicle and enter their
house. The feature is switched on by
activating the headlight flasher switch
after the lights and ignition are
switched OFF. The feature is switched
off after the coded time delay or by
switching the ignition ON.





Redundant data storage

The light control module serves as the
redundant storage module in parallel
with the instrument cluster. This
includes all data used for vehicle
identification, encoded on the
assembly line. In addition the total
mileage and service interval data are
also stored in the light control module.
If either the instrument cluster or light
control module has to be replaced, the
data is taken from the remaining
