Cruising range

Average vehicle speed

These functions are more fully
explained in the Owner's Manual.

The cluster also stores important
vehicle memory functions such as total
mileage and service interval data.
Instrument cluster replacement must
be followed by special procedures,
using BMW scan tools DIS or MoDiC or
equivalent, to synchronize vehicle
memory and mileage with the new
cluster unit.

Note:

Specific vehicle information is stored
redundantly in the instrument cluster
and the light control module. This
information includes: Vehicle
identification number (VIN), Total
vehicle mileage, and Service interval
data.





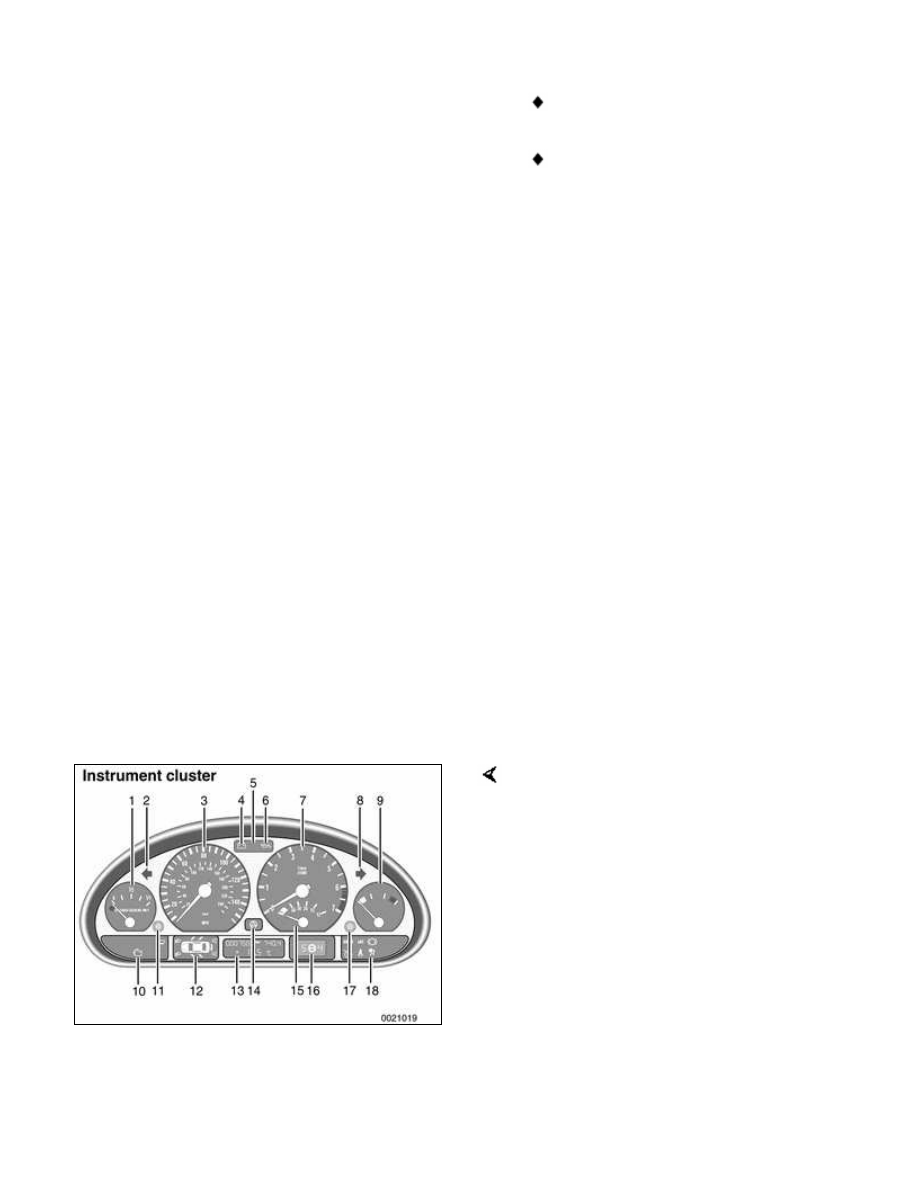

Instrument cluster layout

The instrument cluster uses stepper
motor driven analog gauges for display
of engine and road speed, engine
temperature, fuel level and economy.

1 - Fuel Gauge

2 - Left directional

3 - Tachometer

4 - Alternator warning light

5 - High beam warning

6 - Oil warning light

7 - Speedometer

8 - Right directional

9 - Temperature gauge

10 - Warning lights (Check Engine,

etc.)

11 - Left reset button

(odometer/service interval)

12 - Check Control LCD

13 - Odometer/On-Board Computer

LCD

14 - ASC/DSC warning light

15 - Fuel economy gauge

16 - Transmission range/ program LCD

(includes transmission fault
indicator)

17 - Right reset button (clock)

18 - Warning lights (brakes, etc.)

In addition, three LCD blocks display:

Check Control pictographs

Service interval and mileage
(On-Board Computer)

Automatic transmission
range/program and failure display

Warning indicators and lamps are
arranged to the right and left of the
LCD blocks. The ASC/DSC light,
charge indicator, high beam and oil
pressure lamps are located between
the speedometer and tachometer.

The instrument cluster is a sealed unit
and contains no serviceable
components.

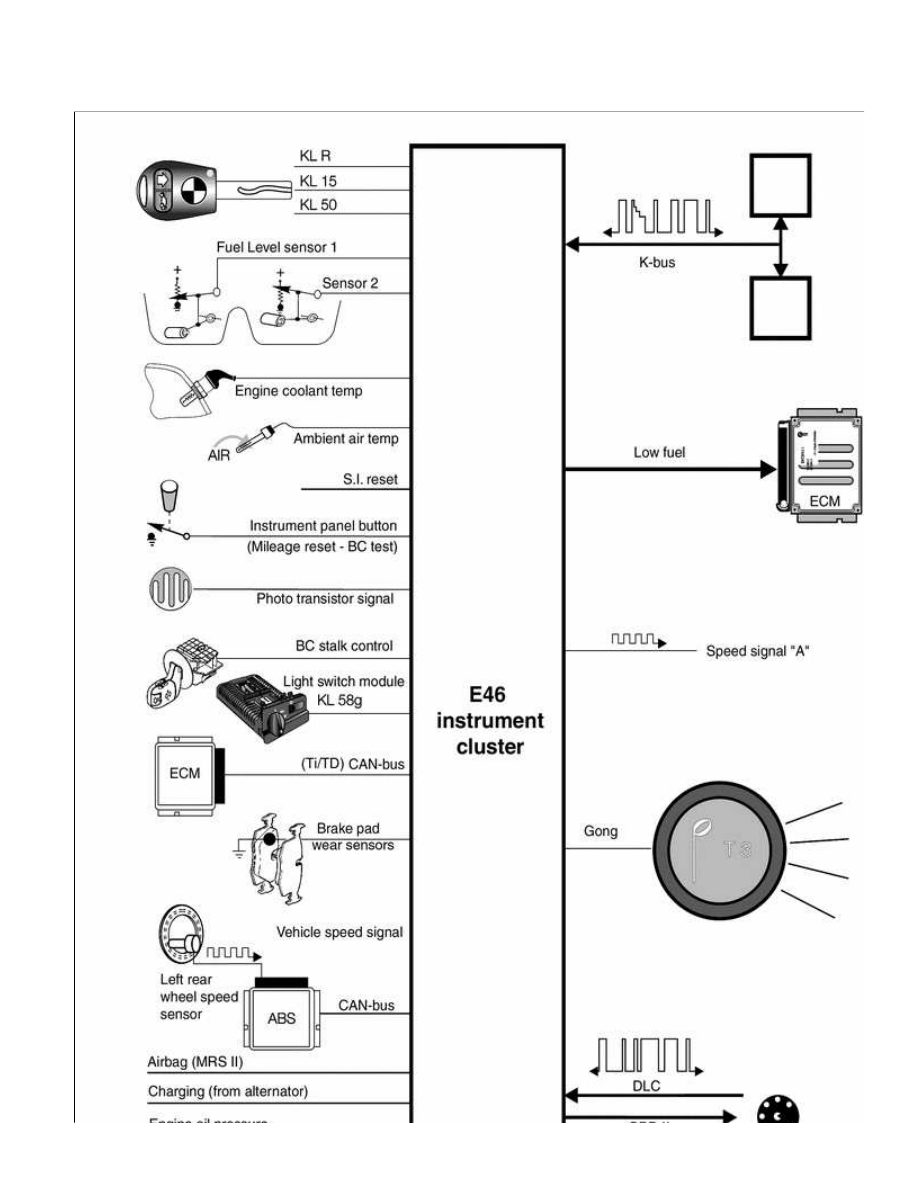

E46 instrument cluster









Instrument cluster, self-testing

In addition to the storing diagnostic
trouble codes (DTCs) and
communicating through the diagnostic
link, the instrument cluster is
programmed with a series of test menus
that can be accessed to check various
functions and values. The

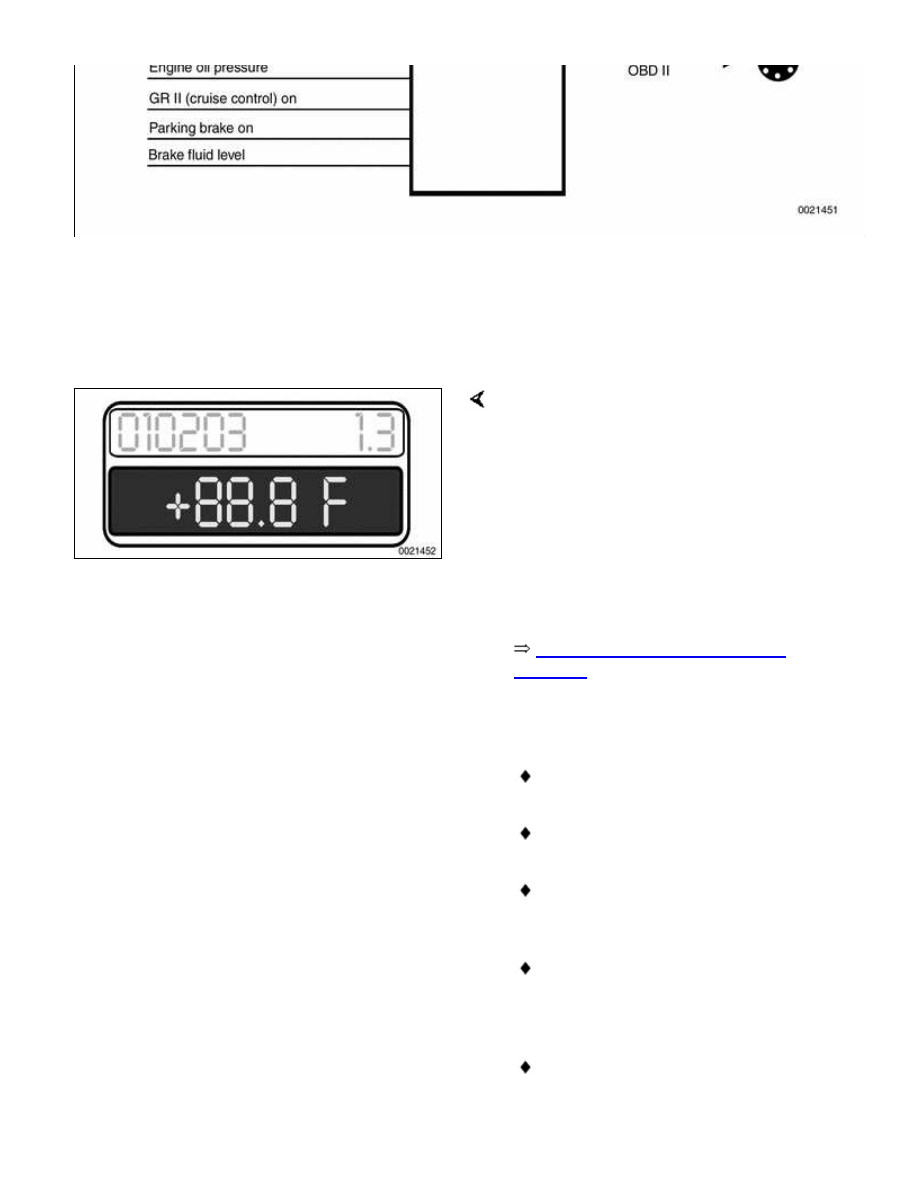

odometer/On-Board Computer LCD
block is used to display the test menus
and results. There are a total of 21 test
menus.



Table a. Instrument cluster test

functions

 lists instrument cluster test

menus and submenus.

To scroll through numbered test menus:

Make sure ignition switch is OFF.

Press and hold left cluster button.

Turn ignition switch to "radio". Test
1 main menu will be displayed.

Do nothing and display will
automatically scroll through Test 1
submenus.

Tap or press instrument cluster left
button. This signals cluster to
