BMW 3 (E46). Manual - part 246

Fuse

Rating

Protected circuit

46

30A
(20A convertible)

Power top (Convertible, see also fuses 6, 12, 35,
42)
Manual top (Convertible, see also fuses 12, 42)
Sunroof

47

15A
(20A)

Cigarette lighter / power outlet (Australia, see
also fuse 26)

48

30A

Power window, front (see also fuse 49)

49

5A

Anti-theft (see also fuse 67)
Central locking system (see also fuses 52, 60,
Sport Wagon, see fuse 58)
Interior light (see also fuse 52)
Windshield washer system (see also fuses 52,
59)
Window, front (see also fuse 48)

50

40A

Heater-A/C blower (see also fuse 28)

51

30A

Headlight washer system

52

30A

Central locking system (see also fuses 49, 60,
Sport Wagon see fuse 58)
Glove compartment light
Hand lamp
Interior lights (see also fuse 49)
Passenger compartment/trunk lighting
Windshield washer system (see also fuses 49,
59)

53

30A

ABS/ASC (see also fuses 12, 33, 42, 56)
ABS/DSC (see also fuses 12, 33, 40, 42, 56, 61)
ABS/DSC all-wheel drive (see also fuses 12, 33,
35, 40, 42)

54

15A

Fuel pump

55

15A

Horn (see also fuse 5)

56

30A

ABS/ASC (see also fuses 12, 33, 42, 53)
ABS/DSC (see also fuses 12, 33, 40, 42, 53, 61)

57

5A

Outside mirror (see also fuse 31)

58

7.5

Central locking (Sport Wagon, see also fuses
49, 52, 60)

59

30A

Windshield washer system (see also fuses 49,
52)

Fuse

Rating

Protected circuit

60

25A

Central locking (see also fuses 49, 52, Sport
Wagon, see fuse 58)

61

30A

ABS/DSC (see also fuses 12, 33, 40, 42, 53, 56,
61)

62

7.5A

Heater-A/C (see also fuses 28, 63)
Heater (see also fuses 23, 28)

63

7.5A

Heater-A/C (see also fuses 28, 62)

64

not used

65

30A

Driver seat adjustment

66

not used

67

5A

Anti-theft (DWA) (see also fuse 49)
Electrochromic rear view mirror (see also fuse
24)
Electronic immobilizer (EWS) (see also fuse 14)

68

30A

Heated rear window (Convertible, see also fuse
7)

69

5A

Tire pressure control (see also fuses 12, 31, 42)

70

30A

Passenger seat adjustment

71

30A
(10A Coupe)

Hinged window (Coupe)
Window, rear





610-3





Ground Locations

Grounds are widely distributed
throughout the vehicle body. Several
are found under the interior carpets.
Lugs and connectors attached to
ground are susceptible to damage and
corrosion. Clean or renew them as
necessary.

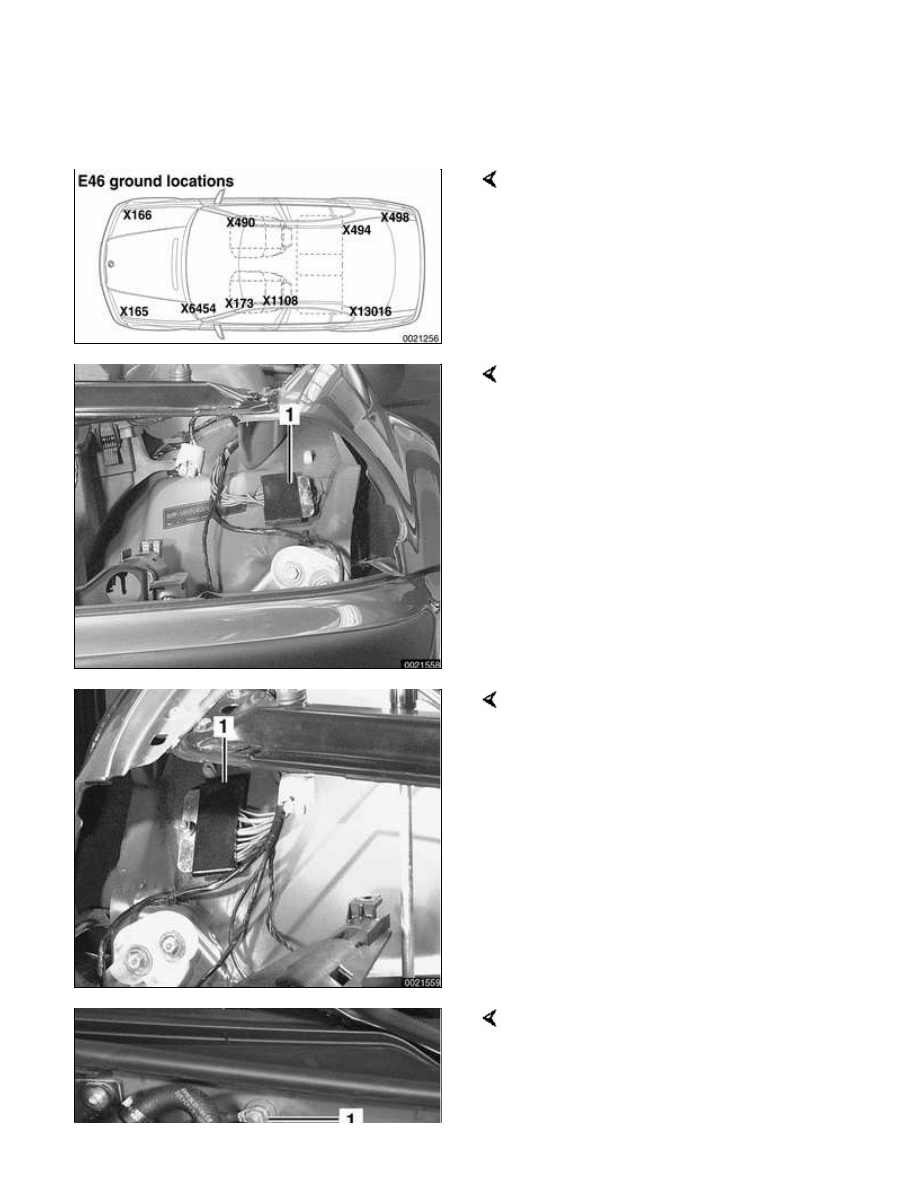

Fig. 5 Left front engine compartment,
behind left headlight

1 - Ground X165

Fig. 6 Right front engine compartment,
behind right headlight

1 - Ground X166

Fig. 7 On bulkhead behind E-box

1 - Ground X6454

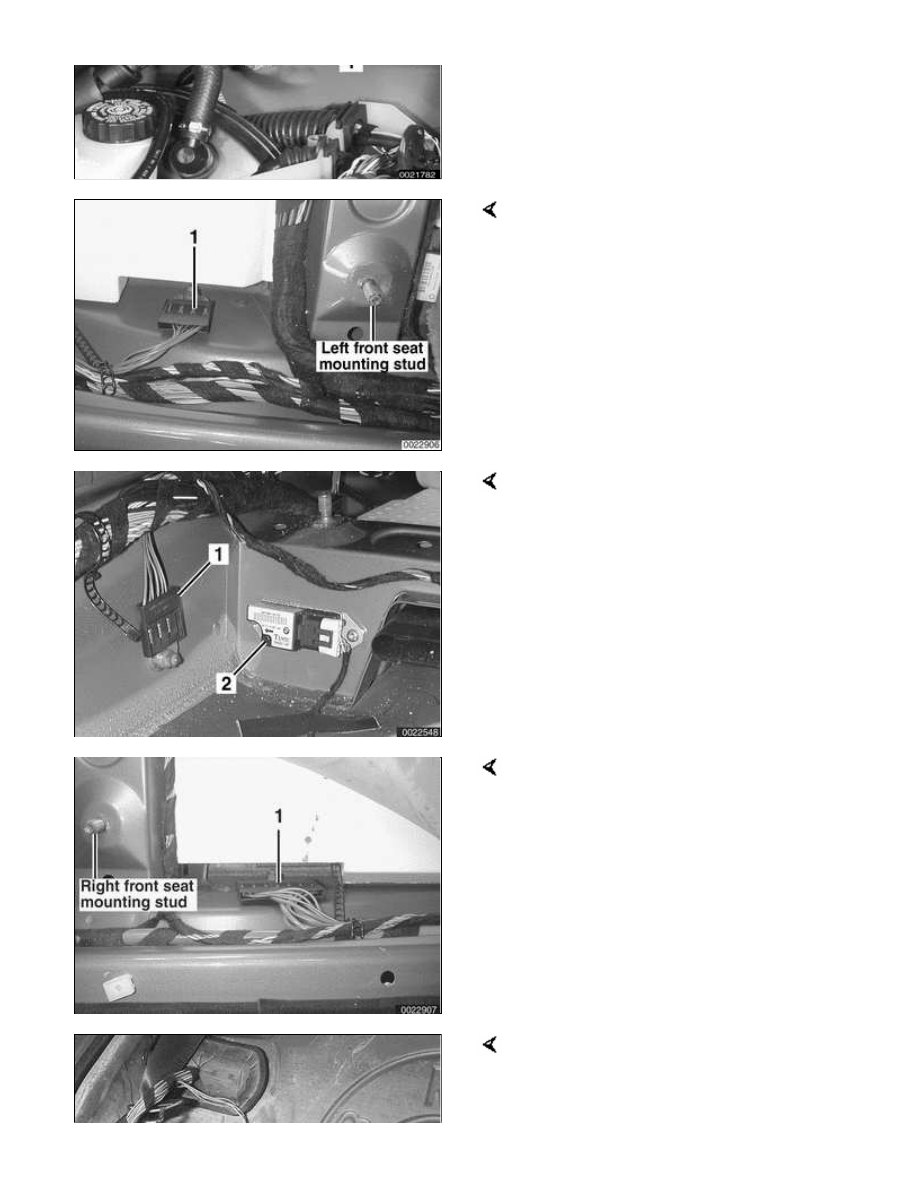

Fig. 8 Under left front carpet on door
sill

1 - Ground connector X173

Fig. 9 On door sill, under driver seat
carpet

1 - Ground connector X1108

2 - Side impact airbag crash sensor

Fig. 10 Under right front carpet on door
sill

1 - Ground connector X490

Fig. 11 Behind right rear seat backrest

1 - Ground X494
