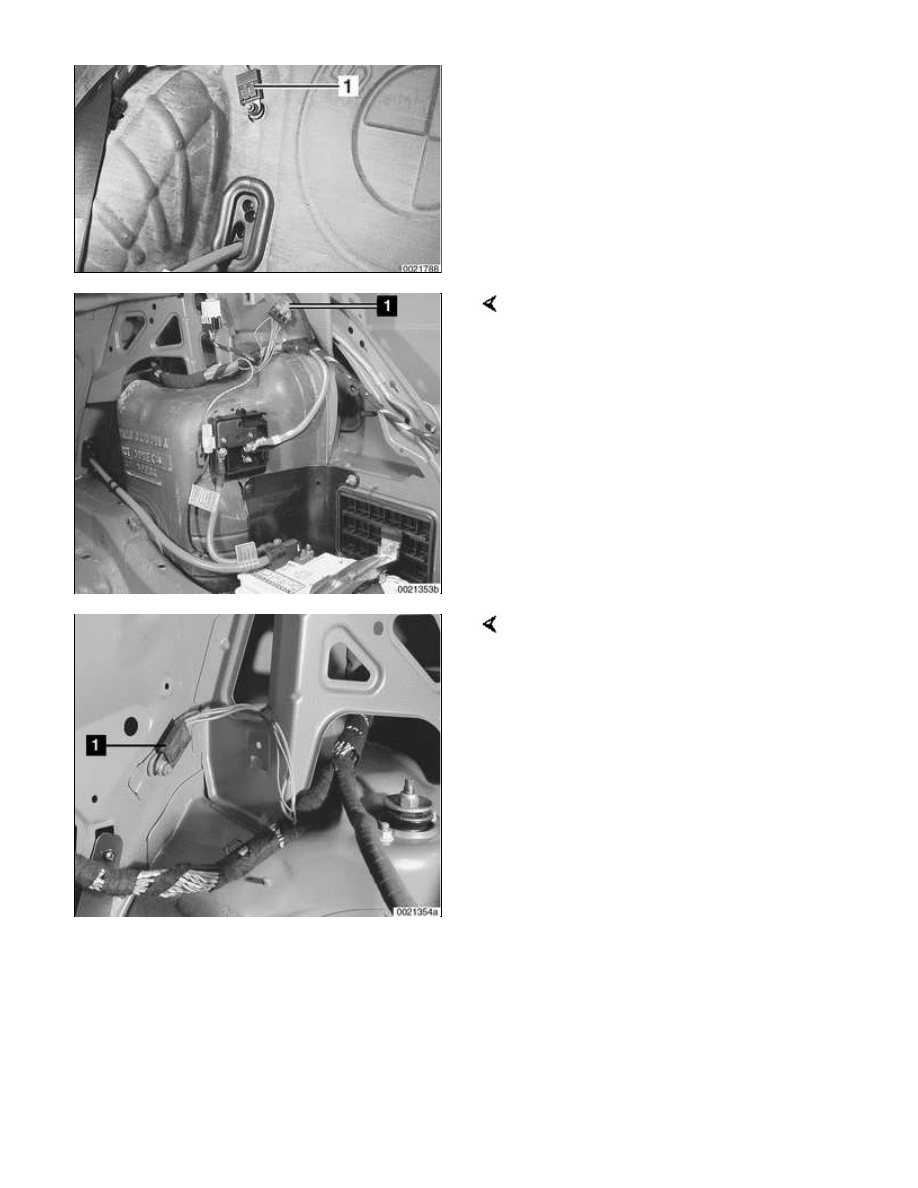

Fig. 12 Right side trunk, behind trim

1 - Ground X498

Fig. 13 Left side trunk, behind trim

1 - Ground X13016

610-4





Component Locations

On the following pages are photos and
illustrations showing the location of
major electrical components in E46
vehicles.

Note:

Every component is not installed in
every car.

Due to changes in production,
component locations may vary
from what is illustrated. Consult
your BMW dealer for the latest
information.

The automatic transmission range
switch is also sometimes referred
to as the gear-position switch.

The EWS 3.3 system is also
known as the driveaway protection
system or the electronic
immobilization system.

All-Season Traction (AST) is a
marketing term that refers to
ABS/ASC.





Main relay panel

 -

To access main relay panel,
located under right side of
dashboard, remove glove
compartment as described in


513 Interior Trim

.

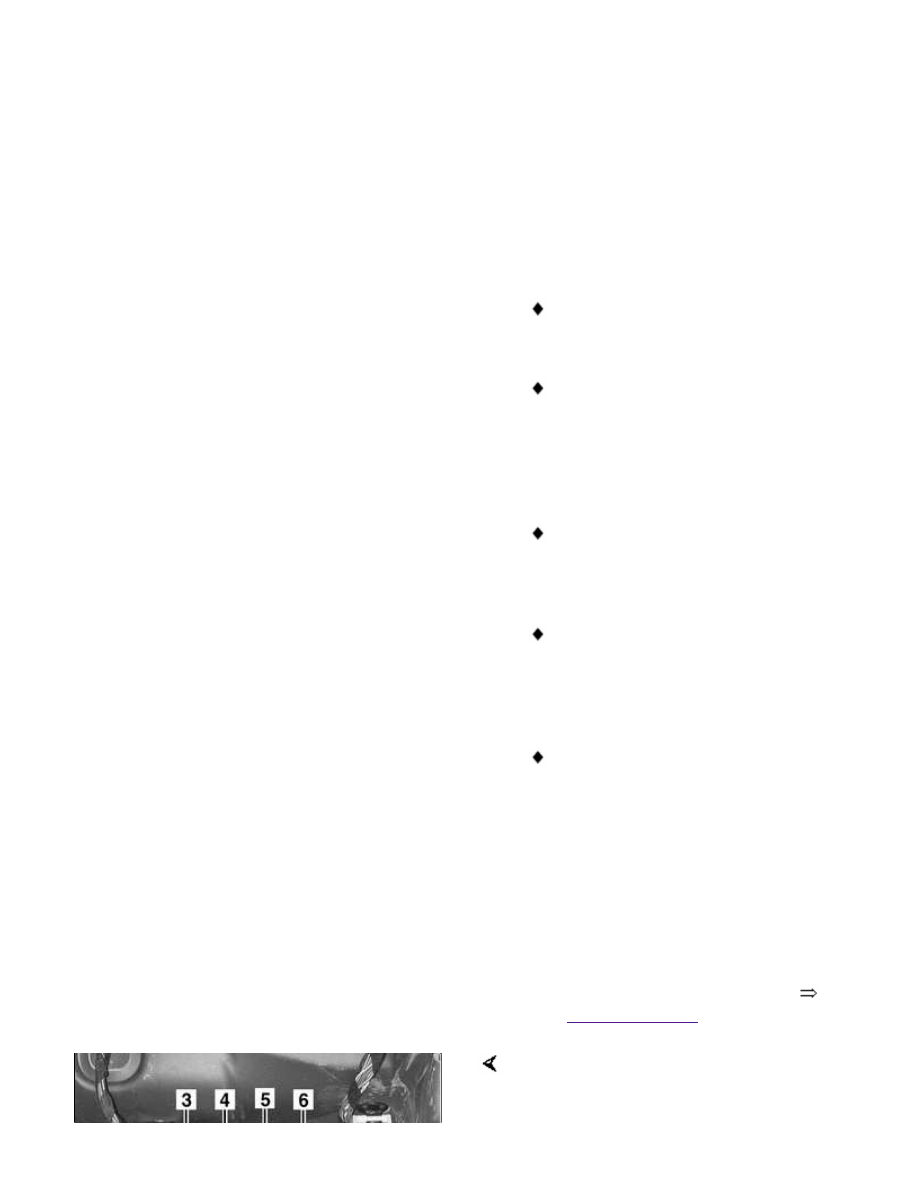

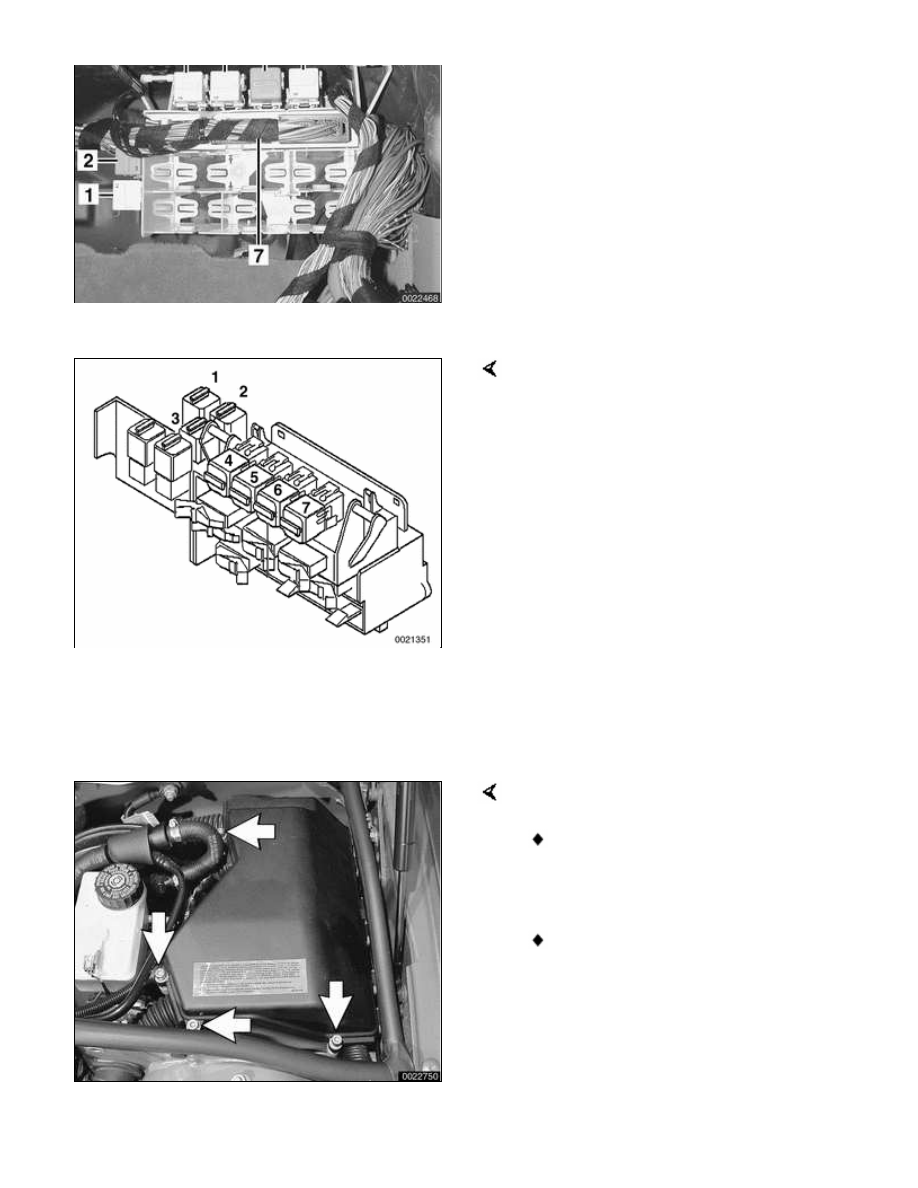

Fig. 14 Behind glove compartment (no
headlight cleaning system)

1 - A/C relay

2 - Secondary air pump relay

3 - Fuel pump relay

4 - A/C relay

5 - Foglight relay

6 - Horn relay

7 - General module (GM V)

Fig. 15 Behind glove compartment
(with headlight cleaning system)

1 - Headlight cleaning relay

2 - Secondary air pump relay

3 - A/C relay

4 - Fuel pump relay

5 - A/C relay

6 - Foglight relay

7 - Horn relay





Electronics box (E-box)

To access E-box components:

Working in left rear of engine
compartment, remove M6 Allen
head bolts (arrows).

Lift off E-box cover.

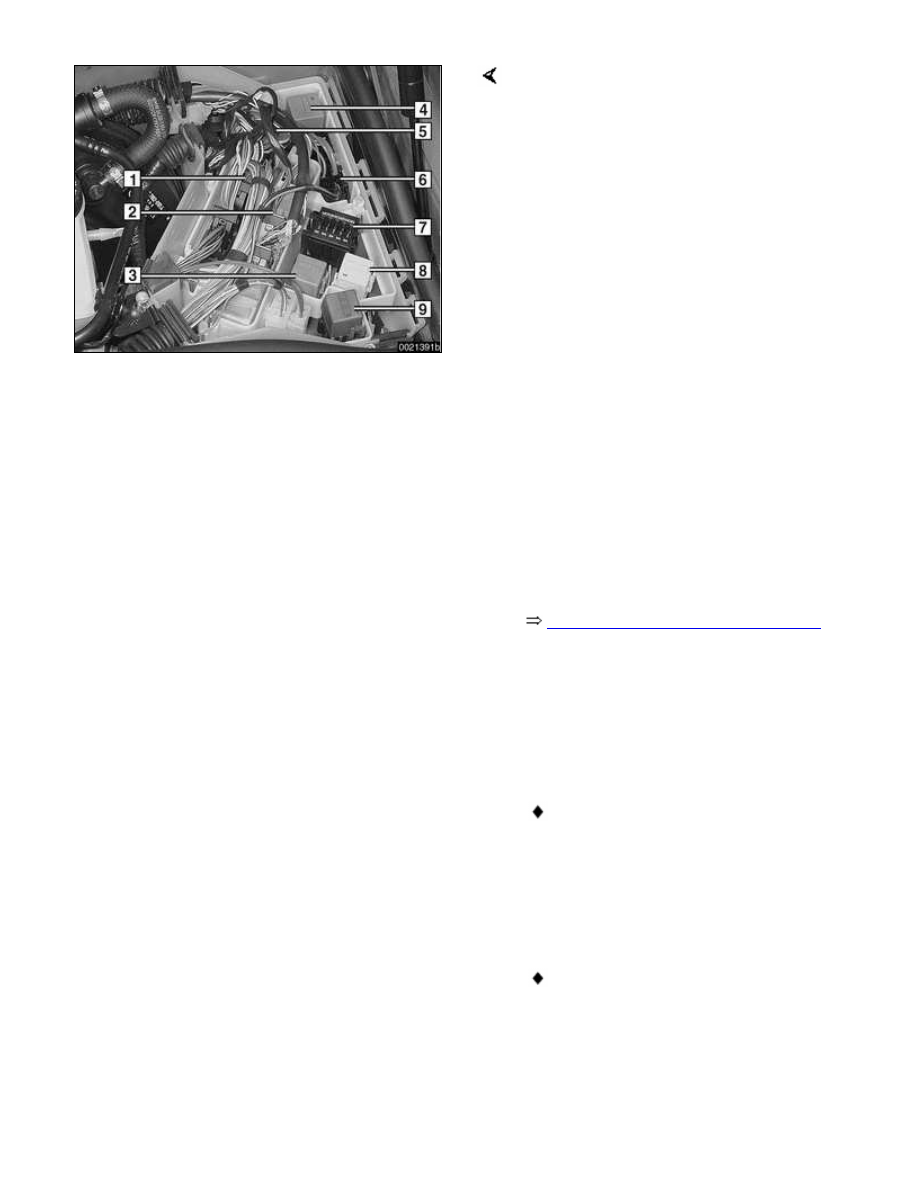

Fig. 16 E-box

1 - Engine control module (ECM)

2 - Automatic transmission control

module (TCM)

3 - DME main relay

4 - Windshield washer double relay

5 - E-box temperature sensor

6 - B+ connector

7 - Engine electronics fuse pack

8 - 1999 - 2000 models: Unloader

relay 2001 models: fuel injector
relay

9 - Back-up light relay (automatic

transmission only)





Component location table



Table e. E46 component locations

 is

a cross-referenced listing of electrical
components in E46 vehicles. Where
available, photos of components in this
repair group are referred to in the
fourth column.

Note:

Every attempt has been made in
this repair manual to standardize
component names. Nevertheless,
in some cases, the same
component may appear with
different names.

No E46 vehicle is equipped with all
components illustrated. Where
necessary, year and model
applications are given in the
component location table and the
illustrations.
