found on top of the glove compartment
fuse panel beneath an access panel.

Lower glove compartment fuse panel
fully.

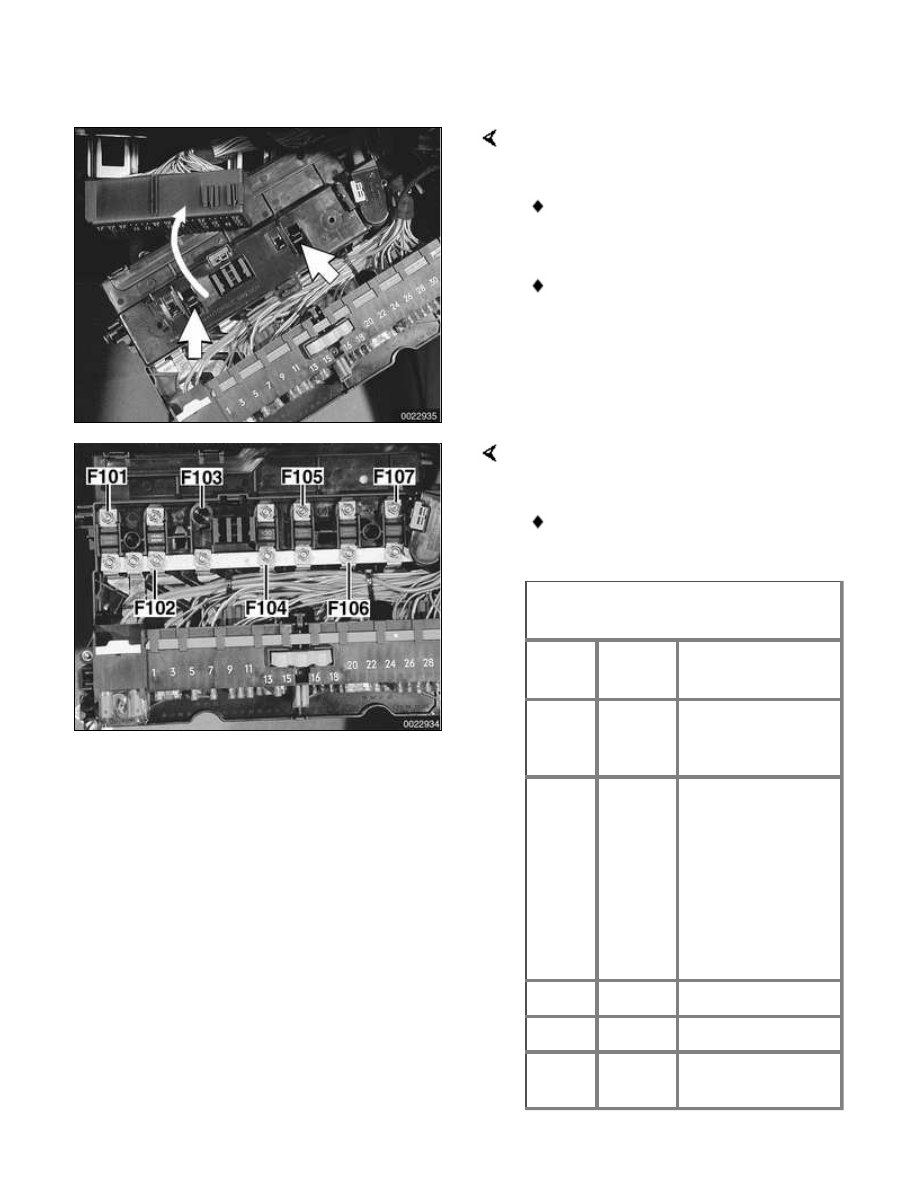

Slide harness connector block off
top of panel (curved arrow).

Detach access panel by
squeezing retaining clips
(arrows).

Fig. 4 High amperage fuses above
main fuse panel:

Fuses F101 through F107 are
mounted in this location.

Table b. High amperage fuse
positions

Fuse

Rating

Protected
circuits

101

50A

Engine cooling
fan (1999 - 2000
models)

102

80A

B+ terminal
DME mail relay
Engine control
module
Fuse 5 E-box fuse
pack
Transmission
control module
(TCM)

103

80A

not used

104

100A

Preheater relay

105

50A

Ignition switch
DLC

Table b. High amperage fuse
positions

Fuse

Rating

Protected circuits

106

50A

Light switching
center control
module

107

50A

Light switching
center control
module
Trailer module

108

200A

Main harness fuse
(in trunk, see


Fig. 1

)





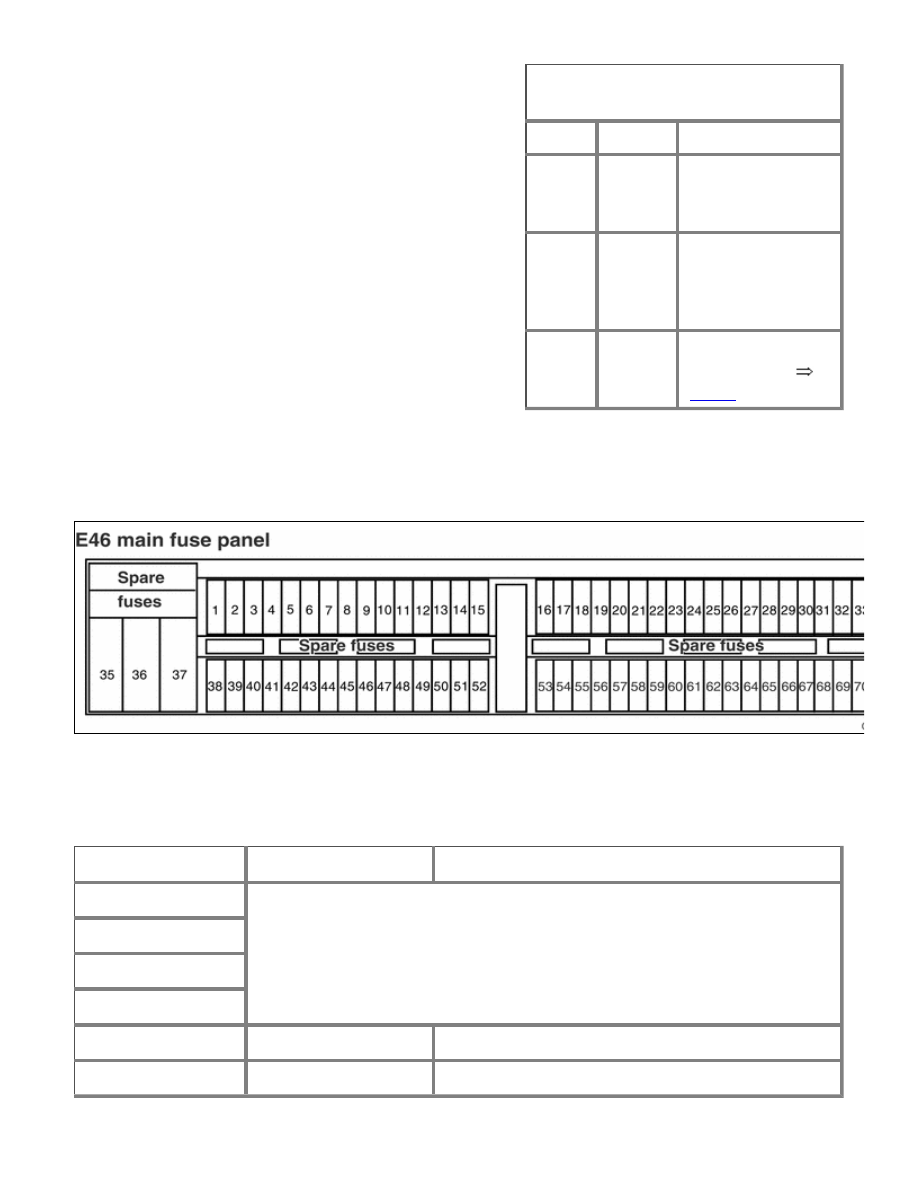

E46 main fuse panel





Table c. 1999 fuse positions

Fuse

Rating

Protected circuit

1

not used

2

3

4

5

5A

Horn (see also fuse 55)

6

5A

Make-up mirror light

Fuse

Rating

Protected circuit

7

5A

Navigation (see also fuse 41)
On-board monitor (see also fuse 41)
Radio (see also fuse 41)
Telephone (see also fuse 39)

8

not used

9

5A

Brake light
Light module (see also fuse 32)
On-board computer
Speed control

10

5A

Instrument cluster (see also fuses 34, 43)

11

5A

Airbag
Side-impact airbag

12

7.5A

Roller sun blind

13

not used

14

5A

Electronic immobilizer (EWS) (see also fuse 67)
Starter interlock

15

5A

Rain sensor

16

not used

17

18

19

20

21

22

23

24

5A

Electrochromic rear view mirror (see also fuse
67)
Parking distance control

25

5A

Heated outside mirror, passenger
Heated spray nozzles

26

5A

Garage door opener
Overheat JP

27

10A

Back-up lights

Fuse

Rating

Protected circuit

28

5A

Heater-A/C (see also fuses 62, 63)
Heater-A/C blower (see also fuse 37)

29

5A

Engine control (see also fuse 30)

30

7.5A

Engine control (see also fuse 29)
OBD II system

31

5A

Outside mirror
Tire pressure control (see also fuse 69)

32

5A

Light module (see also fuse 9)

33

5A

ABS/ASC (see also fuses 53, 56)
ABS/DSC (see also fuses 40, 53, 56, 61)

34

5A

Instrument cluster (see also fuses 10, 43)

35

not used

36

50A

Secondary air pump

37

50A

Heater-A/C blower (see also fuse 28)

38

10A (15A)

Front fog lights

39

5A

Telephone (see also fuse 7)

40

5A

ABS/DSC (see also fuses 33, 53, 56, 61)
Shift gate illumination

41

30A

Navigation (see also fuse 7)
On-board monitor (see also fuse 7)
Radio (see also fuse 7)

42

not used

43

5A

Clock
Instrument cluster (see also fuses 10, 34)
OBD II system

44

20A

Trailer module

45

not used

46

30A

Sunroof

47

15A (20A)

Cigarette lighter / power outlet

48

30A

Window, front (see also fuse 49)

49

5A

Anti-theft (see also fuse 67)
Central locking system (see also fuse 60)
Interior light (see also fuse 52)
