412-3





Tailgate (Sport wagon
models)





Tailgate, removing and
installing

 -

Raise complete tailgate. Remove
interior trim and disconnect wiring
harnesses.

 -

Disconnect left and right support
struts as detailed below.

 -

While supporting tailgate, remove
hinge bolts for tailgate on left and
right sides.

CAUTION!

The tailgate is very heavy. Use
assistance to properly support both
sides prior to removal of the hinge
bolts.

 -

Installation is the reverse of
removal. Follow alignment
procedures as shown below.

Tightening torques

Tailgate to tailgate
hinge (M8)

20 Nm (15 ft-lb)





Tailgate, emergency release

The tailgate of the E46 Sport Wagon
has no key cylinder. An emergency
release mechanism is incorporated into
the tailgate latch. This allows
mechanical opening of the latch in

case of an electrical failure. The
release is located in the rear cargo
area, along the lower edge of the rear
apron behind a small access cover.

 -

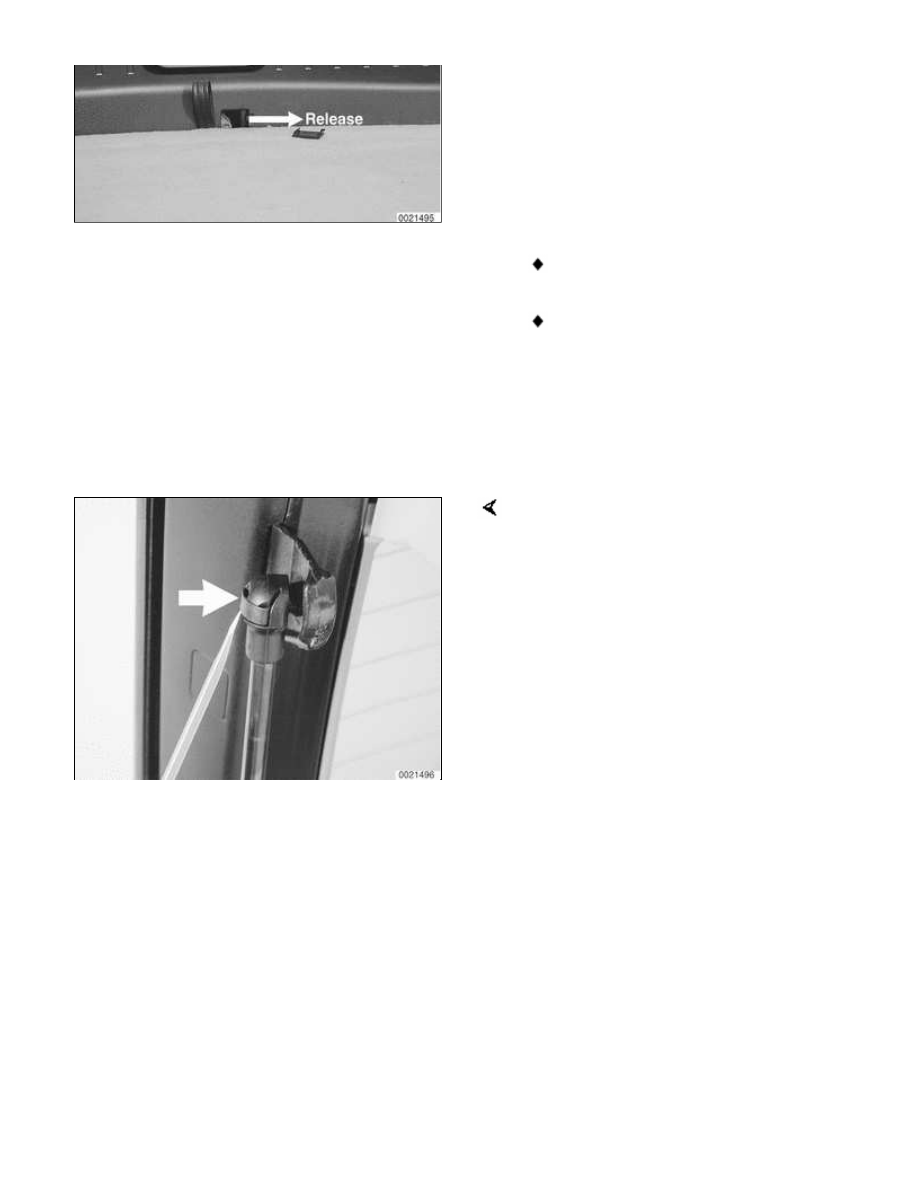

Working inside car, at base of
tailgate:

Remove release cover.

Push lever toward driver's side
(arrow).





Tailgate support strut,
removing and installing

Open tailgate fully. Support tailgate
and remove retaining clips (arrow) on
upper end of pressurized lifting struts.

CAUTION!

The tailgate is very heavy, and will
close without both pressurized lifting
struts installed. Properly support
tailgate prior to removal of the lifting
struts.

 -

Pull struts off tailgate.

 -

Remove spring retainer from lower
end of support strut and remove
strut.

 -

Installation is reverse of removal.
Replace retaining clips if damaged
during removal.





Rear spoiler, removing and
installing

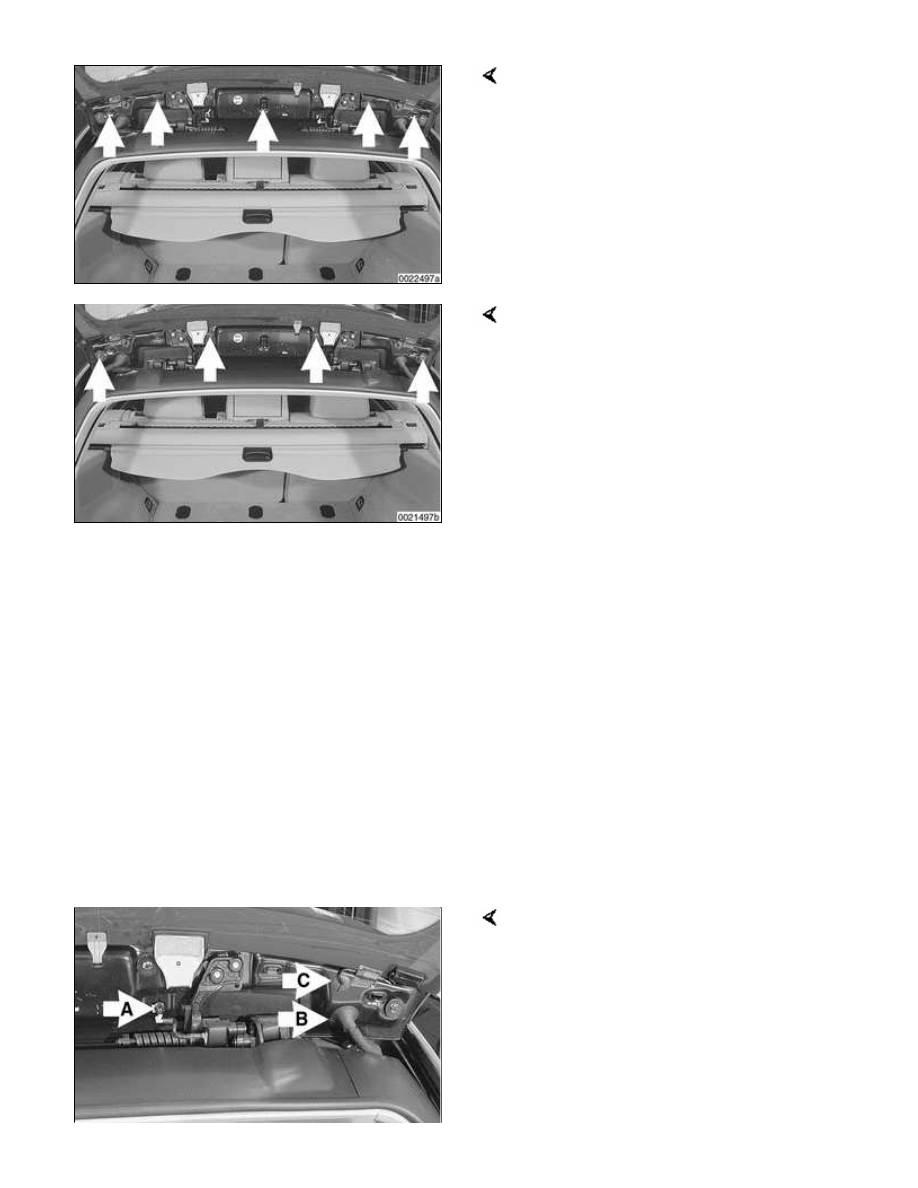

Raise rear window. Remove inner trim
from glass panel by releasing clips on
trim from retainers (arrows). For clarity,
trim is removed in photo.

Note:

Use two plastic prying wedge tools to
release each pin retaining trim.

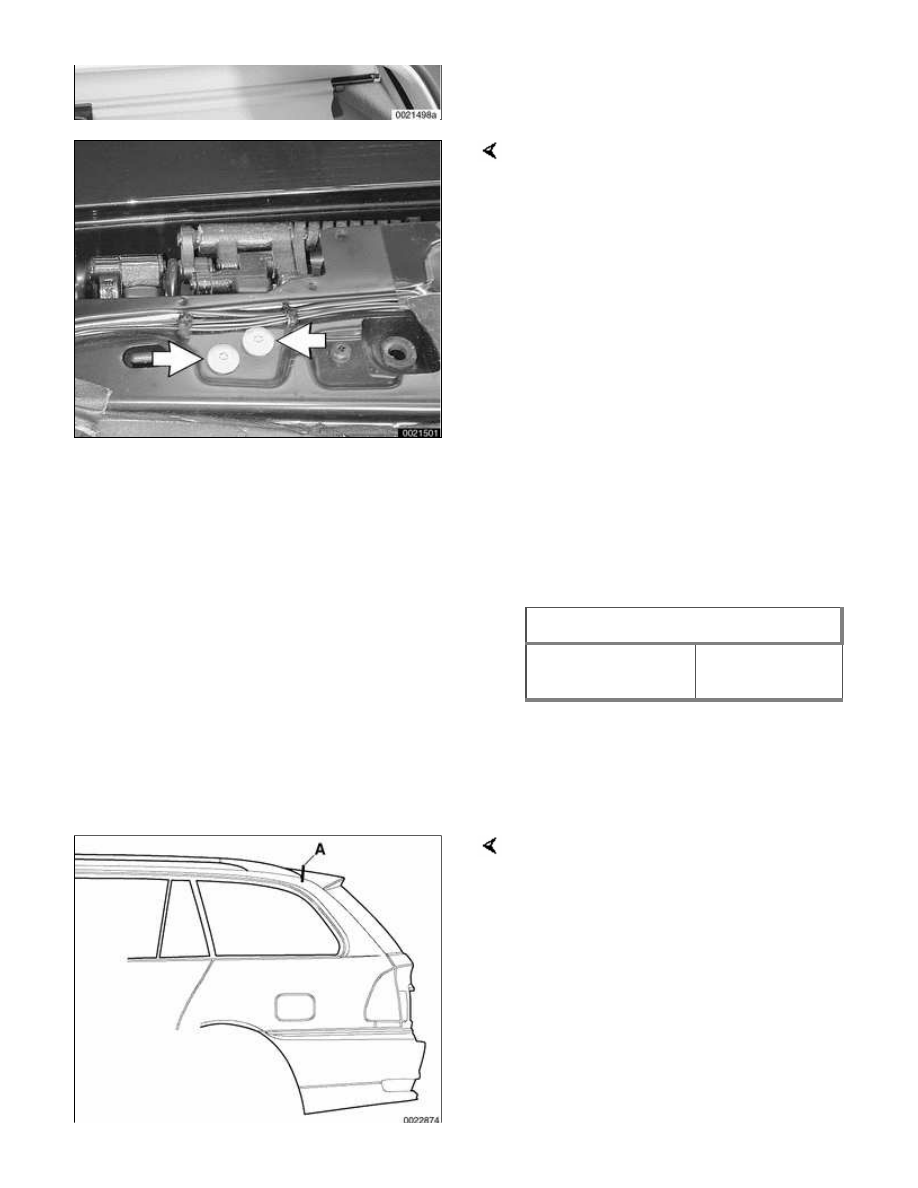

Release spoiler mounting bolts
(arrows). Disconnect wiring to brake
light and AM radio antenna and release
washer hose. Remove spoiler. (Window
shown in place).

 -

Installation is the reverse of
removal. Replace any
waterproofing sheeting disturbed
during removal. Adjust spoiler as
shown later in this section.





Rear window, removing and
installing

 -

Remove rear spoiler as detailed
above.

 -

Working at top outside of window,
remove waterproofing sheeting
over antenna amplifier and
disconnect wiring connections.
Release tape retaining wiring
harnesses.

Release grounds (A) and rubber
grommets (B, C) at both hinges.

Support window in open position.
Working at top of tailgate, loosen
screws (arrows) on each window
hinge. Note positions of any spacers
for reinstallation.

CAUTION!

Rear window is heavy. Use a second
person to support window prior to
releasing from hinges.

 -

Remove screws and lift off
window, taking care to release
wiring to rear defroster/antenna.

 -

Installation is the reverse of
removal. Replace waterproofing
sheeting where disturbed. Align
window as described below.

Tightening torques

Hatchback window
to hinge (M8)

16 Nm (12 ft-lb)





Alignment of spoiler, rear
window and tailgate

Alignment procedures involve adjusting
tailgate, window, and spoiler to have
equal space between left and right
sides and to be flush with body.
Measurement locations and specific
dimensions are shown.

 -

If alignment has been disturbed
during repair adjust fit of tailgate
to body. Then adjust fit of rear
window to hatch.
