Replace control arm bracket bolts.

Be sure to restake new collar nut
at outboard end of drive axle after
tightening to correct torque
specifications. Caulk axle threads.

Top up differential fluid. See

Front differential oil, checking and
filling

Tightening torques

Ball joint bracket to
front axle subframe

77 Nm (57 ft-lb)

Brake caliper to
steering arm

110 Nm (81

ft-lb)

Control arm
bushing bracket to
front axle subframe

59 Nm (44 ft-lb)

Drive flange collar
nut to front hub

420 Nm (310

ft-lb)





Inner CV joint boot, replacing

Note:

When replacing CV joint boots, use
complete boot repair kits. A kit will
include a new boot, clamps, special
lubricant, and a new inner universal
joint circlip. A kit is available from an
authorized BMW dealer parts
department.

 -

Remove drive axle from vehicle as
described earlier.

 -

Release retaining clamp on both
ends of inner CV boot. Pull back
inner boot and detach inner CV
joint housing.

 -

Remove circlip retaining triple
roller bearing to drive axle and
remove triple roller bearing.

 -

Slide boot off drive axle. Separate
inner CV joint boot adapter from
boot.

 -

Clean all old lubricant off axle
splines and triple roller bearing
splines.

 -

Install new inner CV joint boot:

Attach boot to boot adapter.

Slide retaining clamps and boot
over drive axle.

Secure retaining clamp using
clamp pliers, tightly sealing small
end of boot against drive axle.

Install triple roller bearing with flat edge
of joint facing retaining circlip.

 -

Replace inner CV joint housing
shaft circlip.

 -

Pack triple roller bearing and inner
CV joint boot with fresh grease.

CV joint lubricant capacity

Inner CV joint

85 gram (3.0 oz.)

 -

Insert triple roller bearing into
inner CV joint housing.

 -

Secure boot connection to boot
adapter using clamp supplied with

boot kit.

 -

Installation is reverse of removal,
noting the following:

Make sure inboard end of drive
axle audibly snaps into place.

Replace control arm bracket bolts.

Be sure to restake new collar nut
at outboard end of drive axle after
tightening to correct torque
specifications. Caulk axle threads.

Top up differential fluid. See

Front differential oil, checking and
filling

Tightening torques

Ball joint bracket to
front axle subframe

77 Nm (57 ft-lb)

Brake caliper to
steering arm

110 Nm (81

ft-lb)

Control arm
bracket to front
axle subframe
(replace bolts)

59 Nm (44 ft-lb)

Drive flange collar
nut to front hub

420 Nm (310

ft-lb)

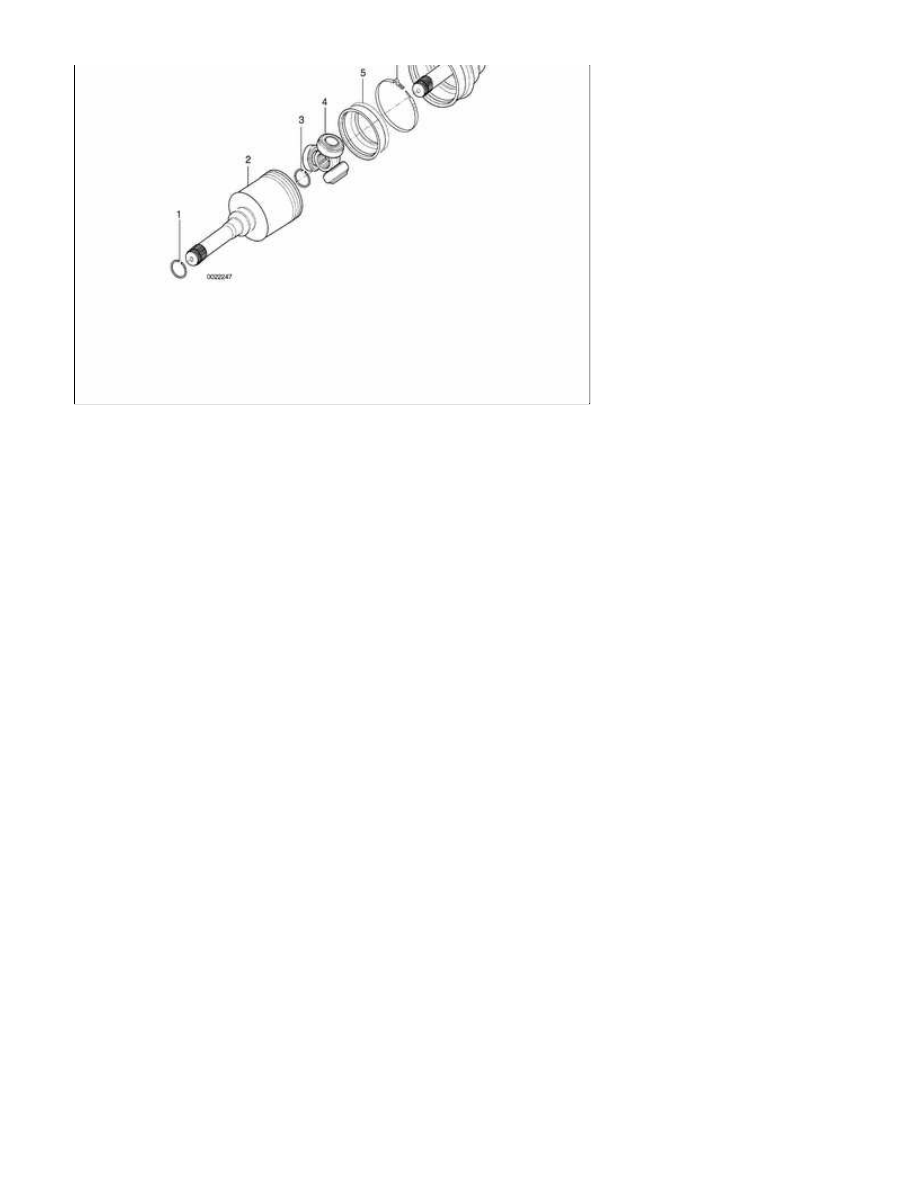

Inner CV joint
assembly

1

-

Spring clip

2

-

Inner CV joint
housing

3

-

Circlip

4

-

Triple roller
bearing

5

-

Inner CV joint
boot adapter

6

-

Clamp

7

-

Inner CV joint
boot

8

-

Drive axle shaft

9

-

Clamp
