Audi A3 2013 года. Руководство - часть 18

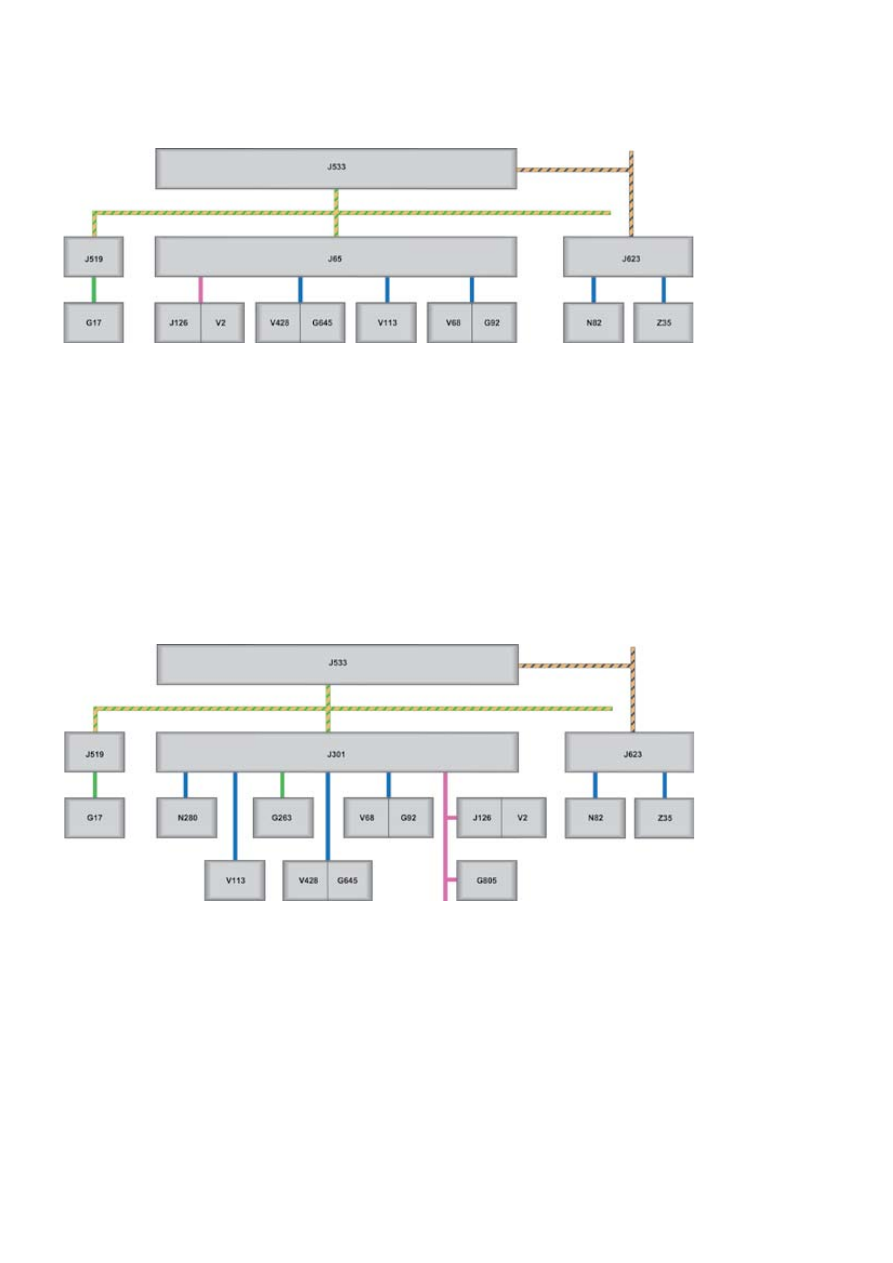

Климатическая установка с ручным управлением

Обычный отопитель

CAN-привод

CAN-комфорт

CAN-привод

CAN-комфорт

LIN

609_030

609_031

LIN

Во всех вариантах, то есть и на варианте с обычным отопителем,
блок управления приточного вентилятора подключён по шине
LIN к соответствующему блоку управления отопителя или
климатической установки.

Все исполнительные приводы подключены к блоку управления
отопителя J65 непосредственно. Блок управления отопителя J65
подключён для обмена данными с другим блоками управления к
шине CAN-комфорт.

К блоку управления климатической установки J301
дополнительно по сравнению с обычным отопителем
подключены датчики и исполнительные механизмы контура
хладагента. Датчик давления в контуре хладагента G608
обменивается данными с блоком управления климатической
установки J301 по шине LIN.

В зависимости от установленного в автомобиле двигателя, на
всех трёх вариантах может иметься запорный клапан системы
охлаждения N82 или нагревательный элемент дополнительного
воздушного отопителя Z35.

Подключённые компоненты

Условные обозначения к иллюстрациям на страницах 70 и 71:

E230  клавиша обогрева заднего стекла
E653  клавиша обогрева левого сиденья
E654  клавиша обогрева правого сиденья

G17 датчик наружной температуры
G92 потенциометр исполнительного электродвигателя

заслонки регулирования температуры

G107 фотодатчик интенсивности солнечного излучения
G135 потенциометр исполнительного электродвигателя

заслонки оттаивателя

G150  датчик температуры левого дефлектора
G151  датчик температуры правого дефлектора
G192  датчик температуры воздуховода пространства для ног
G220  потенциометр исполнительного электродвигателя левой

заслонки регулирования температуры

G221 потенциометр исполнительного электродвигателя правой

заслонки регулирования температуры

G238  датчик загрязнения воздуха
G263  датчик температуры воздуха на выходе испарителя
G355  датчик влажности воздуха
G397  датчик дождя и освещённости
G642  потенциометр исполнительного электродвигателя

передней заслонки распределения воздуха

G644 потенциометр исполнительного электродвигателя

заслонок приточной вентиляции/рециркуляции/
воздухозаборника

G645 потенциометр исполнительного электродвигателя

заслонки распределения воздуха

G657 датчик влажности воздуха в канале приточного воздуха
G805 датчик давления в контуре климатической установки

J65

блок управления отопителя

J126  блок управления приточного вентилятора
J255  блок управления Climatronic
J301  блок управления климатической установки
J519  блок управления бортовой сети
J533  диагностический интерфейс шин данных
J623  блок управления двигателя

N82 запорный клапан системы охлаждения
N280 регулировочный клапан компрессора климатической

установки

приточный вентилятор

V68 исполнительный электродвигатель заслонки

регулирования температуры

V107 исполнительный электродвигатель заслонки оттаивателя
V113 исполнительный электродвигатель заслонки

рециркуляции воздуха

V158 исполнительный электродвигатель левой заслонки

регулирования температуры

V159 исполнительный электродвигатель правой заслонки

регулирования температуры

V425 исполнительный электродвигатель заслонок приточной

вентиляции/рециркуляции/воздухозаборника

V426 исполнительный электродвигатель передней заслонки

распределения воздуха

V428 исполнительный электродвигатель заслонки

распределения воздуха

Z35 нагревательный элемент дополнительного воздушного

отопителя (на а/м с дизельными двигателями)

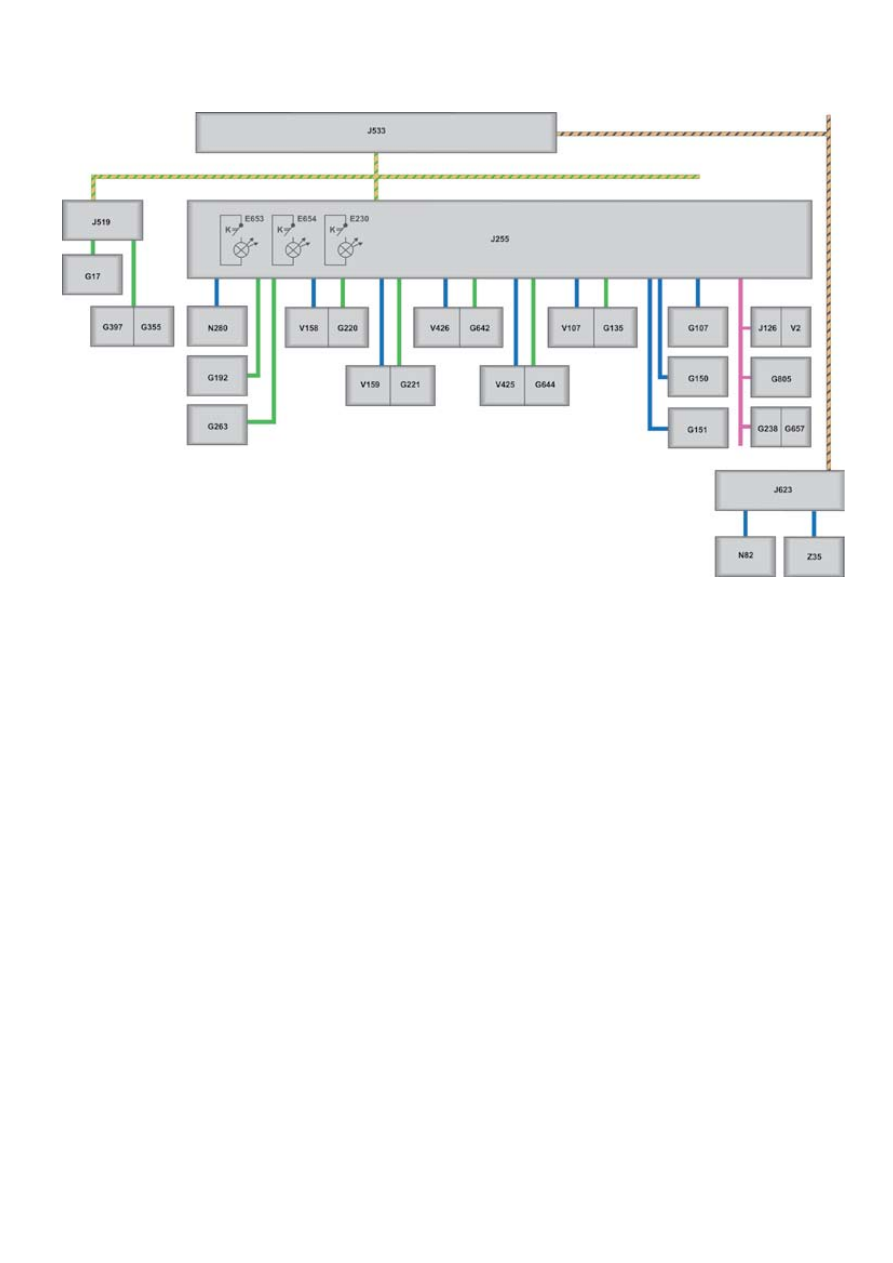

Автоматическая климатическая установка

CAN-привод

CAN-комфорт

LIN

609_032

Блоку управления Climatronic J255 для осуществления
регулирования по энтальпии требуется ещё информация об
относительной влажности воздуха как в салоне автомобиля, так
и наружного.

Для этого датчик влажности воздуха G355 передаёт параметры
воздуха в салоне автомобиля в блок управления Climatronic J255
по шине данных CAN-комфорт. Значение влажности наружного
воздуха поступает от датчика влажности приточного
воздуха G657 в блок управления Climatronic J255
непосредственно по шине LIN.

Audi A3 ’13 стал первой моделью, в которой устанавливаются
головные устройства новой платформы Infotainment, так
называемого «модульного конструктора Infotainment» или
сокращённо MIB.

Модульный конструктор Infotainment стал новой вехой
в развитии концепции Infotainment концерном Volkswagen.
В будущем модульный конструктор Infotainment заменит собой
все имеющиеся сейчас системы Infotainment. Всего будет три
уровня или варианта, MIB — MIB Entry, MIB Standard и MIB High.
Концепция модульного конструктора позволит использовать на
всех марках концерна Volkswagen одинаковые блоки
центрального процессора (БУ электронной информационной
системы 1 J794). Для разграничения интерфейсы и органы
управления головных устройств будут, однако, выполняться
в индивидуальном для каждой из марок стиле.

Система Infotainment на платформе MIB всегда включает в себя
шину CAN-Infotainment, при наличии соответствующего
дополнительного оборудования устанавливается также шина
MOST. В будущем по шине MOST будет также передаваться
видеосигнал ТВ-тюнера и DVD-чейнджера.

Благодаря характерному дизайну Audi и типичной для Audi
тщательной проработке логики управления, система
Infotainment в Audi A3 ’13 полностью соответствует имиджу
марки Audi.

Обзор вариантов

Для Audi A3 ’13 предлагаются три базовых варианта головного
устройства: Audi Radio, MMI Radio и MMI Navigation plus.
С технической точки зрения в варианте MMI Radio
устанавливаются, однако, три разных исполнения: MIB Entry
plus, MIB Standard и MIB Standard с функцией навигации.
За термином Audi Radio скрывается исполнение MIB Entry.
Термин MMI Navigation plus обозначает самый высокий уровень
технического оснащения и тем самым MIB High.

На последующих страницах кратко рассматриваются
технические подробности отдельных вариантов / исполнений
головных устройств на платформе MIB.

Через некоторое время Audi A3 ’13 можно будет на некоторых
рынках заказать и с исполнением Audi connect, включающим
автотелефон. Тем самым использование служб Audi connect
будет возможно и в Audi A3 ’13.

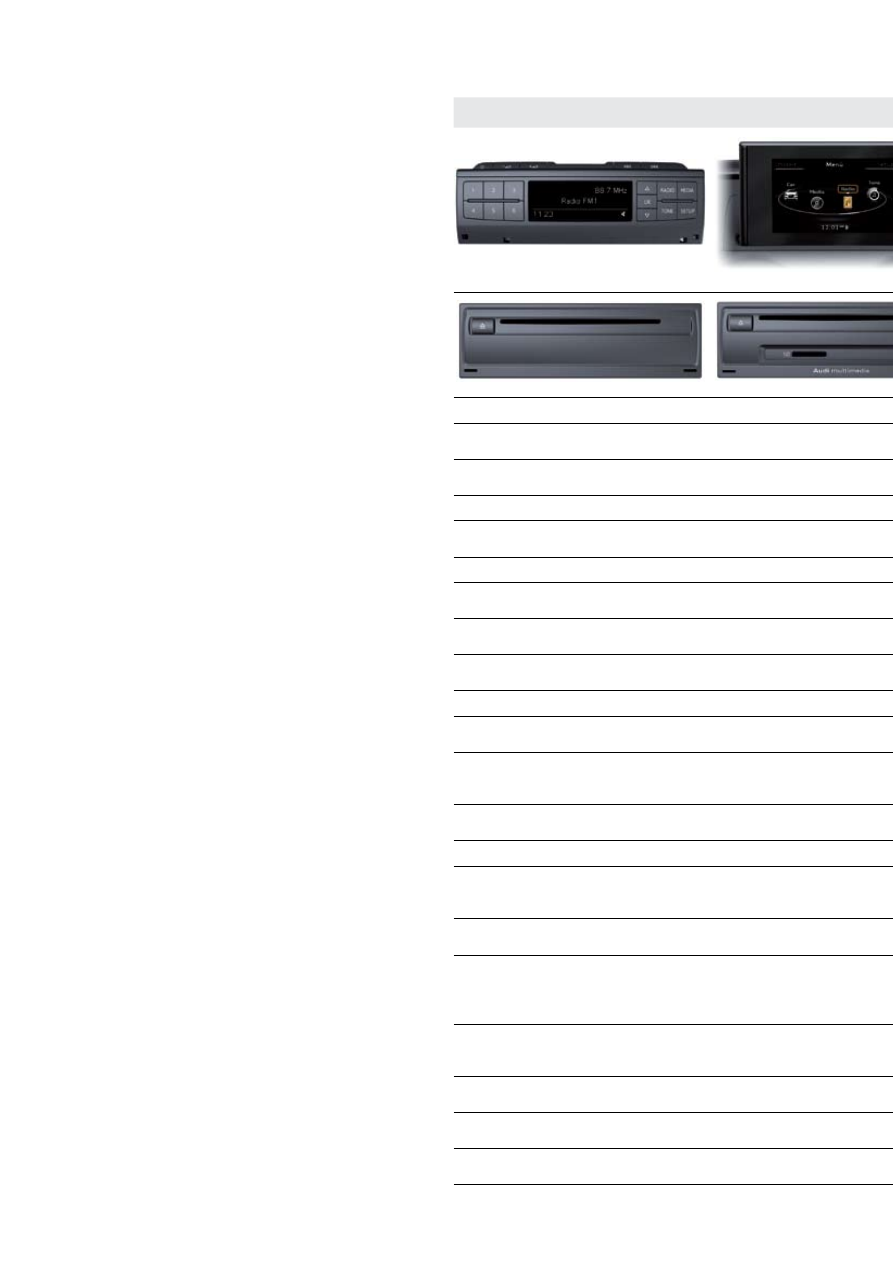

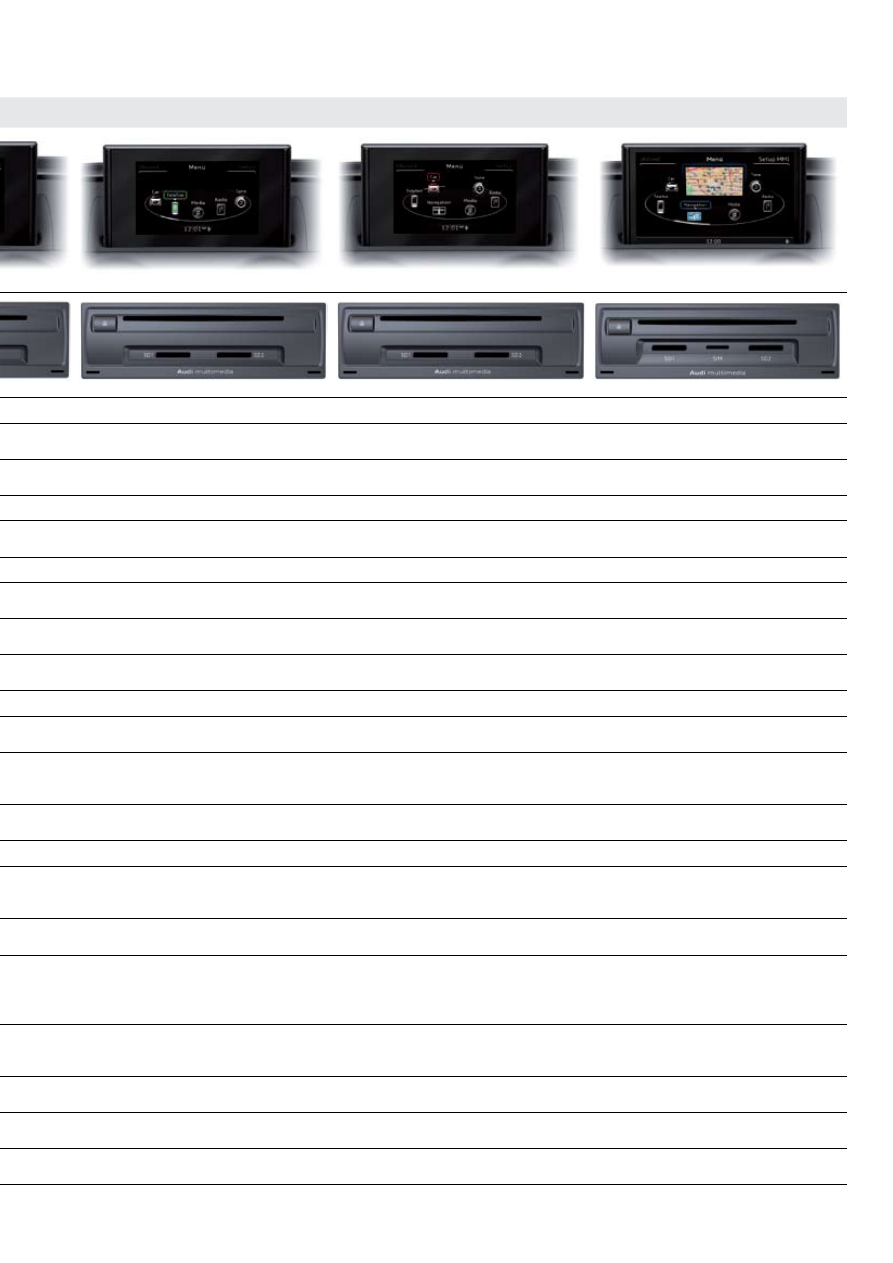

В приведённой таблице показано сравнение основных базовых
и дополнительных характеристик.

Audi Radio (только Европа)

MMI Radio

MMI Radio с пакетом Connectivity

MMI Radio с навигационным пакетом

MMI Navigation plus

Базовая комплектация

3,4-дюймовый монохромный дисплей
с разрешением 270 x 94 пикселей

5,8-дюймовый цветной TFT-дисплей
с разрешением 400 x 240 пикселей

7,0-дюймовый цветной TFT-дисплей
с разрешением 800 x 480 пикселей

Подготовка к активации навигационной
системы

2D-навигация с картой памяти SD

3D-навигация с накопителем данных

Сенсорная панель MMI touch

Радио AM/FM с разнесением по частоте

Радио AM/FM с разнесением по фазе и
тюнером TMC

Радио AM/FM с разнесением по частоте
и фоновым режимом работы тюнеров

Настройки автомобиля

Меню Car

Привод CD (MP3, WMA)

Привод CD (MP3, WMA, AAC

)

Привод CD (MP3, WMA, AAC)

Привод DVD (аудио/видео, MP3, AAC,
WMA, MPEG4)

Одно устройство считывания карт SD
(SDHC ёмкостью до 32 Гбайт)

Два считывающих устройства для карт
памяти SD (карты SDHC до 32 Гб)

Два считывающих устройства для карт
памяти SD (карты SDHC до 32 Гб)
Jukebox (медиатека) примерно
на 10 Гбайт.

Разъём AUX-IN

Audi music interface (UE7)

Акустическая система Basic (2 x 20 Вт)
(8RE)

Акустическая система Basic Plus (4 x 20 Вт)
(8RM)

Интерфейс Bluetooth, профили HFP и
A2DP
(9ZX)

Голосовое диалоговое управление

Система диалогового голосового
управления Premium

Дополнительное оборудование

Интерфейс Bluetooth, профили HFP и
A2DP (9ZX) и система голосового
диалогового управления
Audi music interface
(UE7)
Универсальный комплект для
подключения мобильного телефона UHV
(Audi phone box) для HFP и A2DP
(9ZE)

Универсальный комплект для
подключения мобильного телефона UHV
(Audi phone box) для HFP и A2DP
(9ZE)

Универсальный комплект для
подключения мобильного телефона UHV
(Audi phone box) для HFP и A2DP
(9ZE)
автотелефон Bluetooth BTA (на некоторых
рынках Audi connect с автотелефоном)
(9ZK)

Цифровой радиотюнер DAB или SDARS
(QV3)

Цифровой радиотюнер DAB
(QV3)

Цифровой радиотюнер DAB или SDARS
(QV3)

Audi Sound System
(9VD)

Акустическая система Bang & Olufsen
(9VS)

ГО

Infotainment

Audi Radio (только Европа)

MMI Radio

MMI Radio с пакетом Connectivity

MMI Radio с навигационным пакетом

MMI Navigation plus

Базовая комплектация

3,4-дюймовый монохромный дисплей
с разрешением 270 x 94 пикселей

5,8-дюймовый цветной TFT-дисплей
с разрешением 400 x 240 пикселей

7,0-дюймовый цветной TFT-дисплей
с разрешением 800 x 480 пикселей

Подготовка к активации навигационной
системы

2D-навигация с картой памяти SD

3D-навигация с накопителем данных

Сенсорная панель MMI touch

Радио AM/FM с разнесением по частоте

Радио AM/FM с разнесением по фазе и
тюнером TMC

Радио AM/FM с разнесением по частоте
и фоновым режимом работы тюнеров

Настройки автомобиля

Меню Car

Привод CD (MP3, WMA)

Привод CD (MP3, WMA, AAC

)

Привод CD (MP3, WMA, AAC)

Привод DVD (аудио/видео, MP3, AAC,
WMA, MPEG4)

Одно устройство считывания карт SD
(SDHC ёмкостью до 32 Гбайт)

Два считывающих устройства для карт
памяти SD (карты SDHC до 32 Гб)

Два считывающих устройства для карт
памяти SD (карты SDHC до 32 Гб)
Jukebox (медиатека) примерно
на 10 Гбайт.

Разъём AUX-IN

Audi music interface (UE7)

Акустическая система Basic (2 x 20 Вт)
(8RE)

Акустическая система Basic Plus (4 x 20 Вт)
(8RM)

Интерфейс Bluetooth, профили HFP и
A2DP
(9ZX)

Голосовое диалоговое управление

Система диалогового голосового
управления Premium

Дополнительное оборудование

Универсальный комплект для
подключения мобильного телефона UHV
(Audi phone box) для HFP и A2DP
(9ZE)

Цифровой радиотюнер DAB или SDARS
(QV3)

Цифровой радиотюнер DAB
(QV3)

Цифровой радиотюнер DAB или SDARS
(QV3)

Audi Sound System
(9VD)

Акустическая система Bang & Olufsen
(9VS)

ГО

MMI Radio может воспроизводить AAC-файлы только при установке дополнительно оборудования.
