Audi A8 (1994-1999 год). Руководство - часть 83

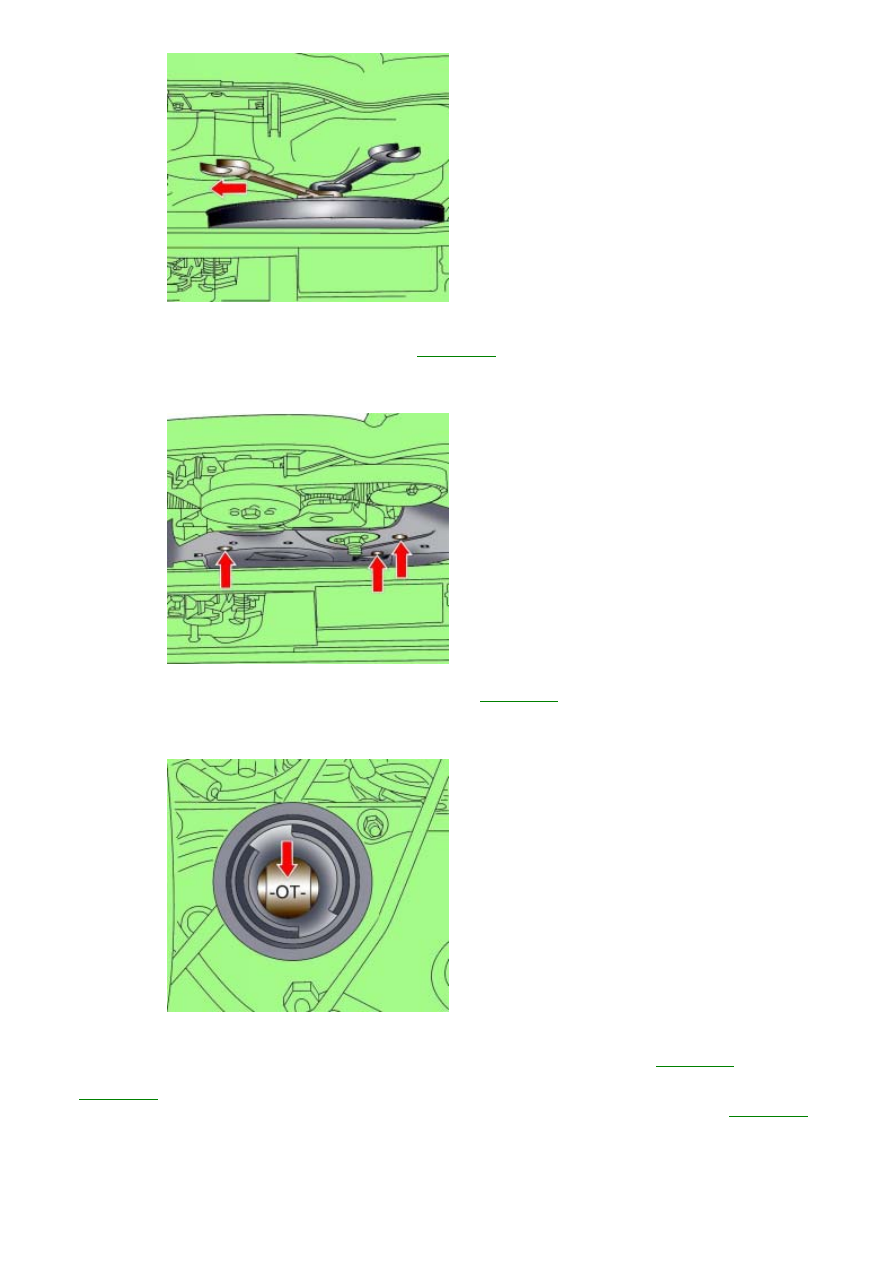

Рис. 3.3–26. Отвинчивание болта
крепления вентилятора радиатора
с вязкостной муфтой

Отвинтите  болт  крепления  вентилятора  радиатора  с  вязкостной  муфтой,  удерживая  от  проворачивания  ось
вентилятора дополнительным гаечным ключом (см.

рис. 3.3–26

).

Отвинтите болты, расположенные вверху перед радиатором, и снимите кожух вентилятора радиатора.
Снимите вентилятор с вязкостной муфтой вместе с кожухом.

Рис. 3.3–27. Расположение винтов
крепления кожуха поликлинового
ремня

Отверните винты и снимите кожух поликлинового ремня (см.

рис. 3.3–27

).

Снимите крышку с расширительного бачка.
Снимите крышку маслоналивной горловины.

Рис. 3.3–33. Метка на
распределительном валу при
установке поршня первого
цилиндра в ВМТ такта сжатия

За болт крепления шкива проверните коленчатый вал в направлении рабочего  вращения до появления метки
«OT»  (ВМТ) на распределительном валу в отверстии маслоналивной горловины (см.

рис. 3.3–33

).

Отверните винты крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя
(см.

рис. 3.3–34

).

Освободите фиксаторы и снимите переднюю секцию нижнего брызговика моторного отсека (см.

рис. 3.3–35

).

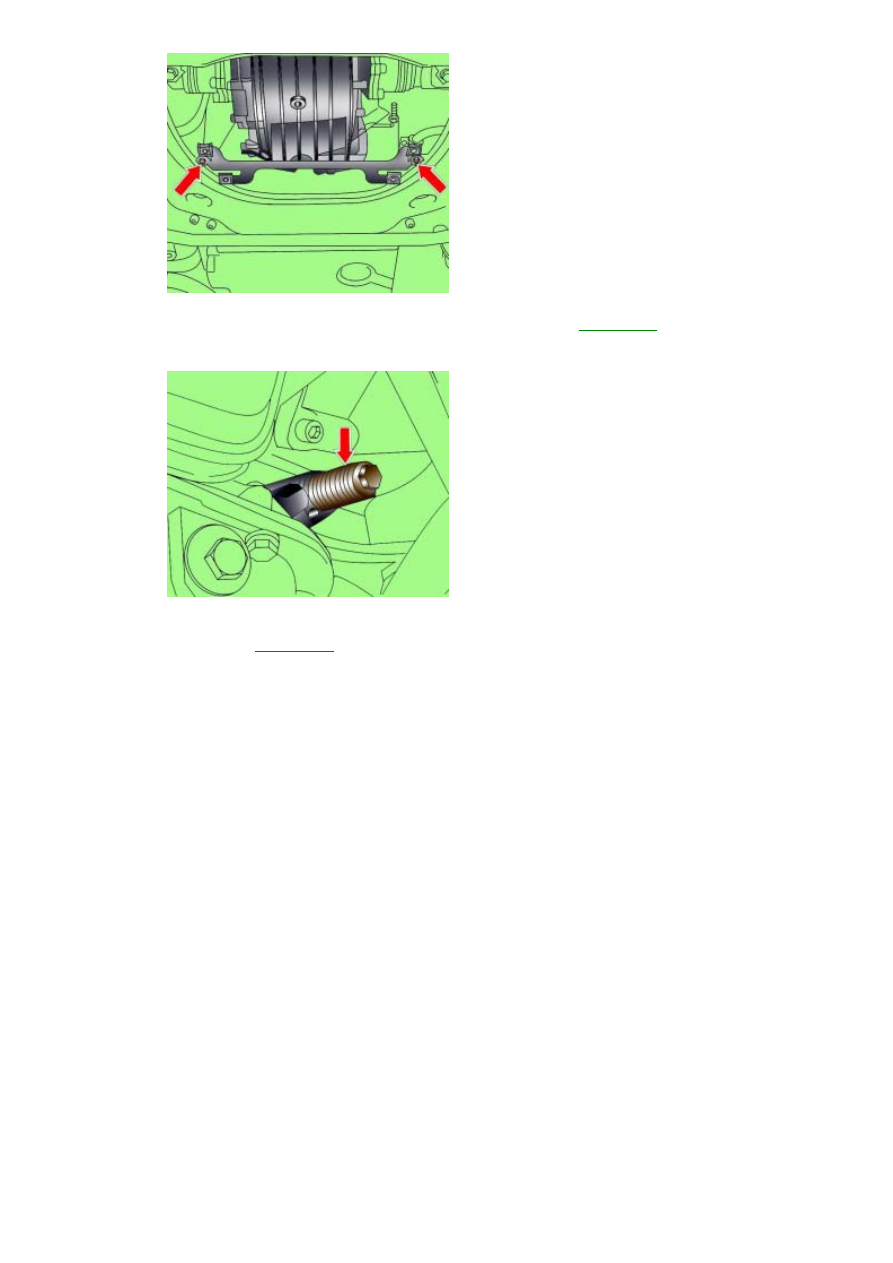

Рис. 3.3–36. Расположение болтов
крепления кронштейна нижнего
брызговика моторного отсека

Отвинтите два болта и снимите кронштейн звукоизолирующей панели (см.

рис. 3.3–36

)

Снимите нижнюю секцию масляного поддона.

Рис. 3.3–37. Расположение
установочного винта 3242  для
фиксации коленчатого вала

Зафиксируйте коленчатый вал в этом положении, вывинтив заглушку из блока цилиндров и вместо нее ввернув
установочный винт 3242 (см.

рис. 3.3–37

).

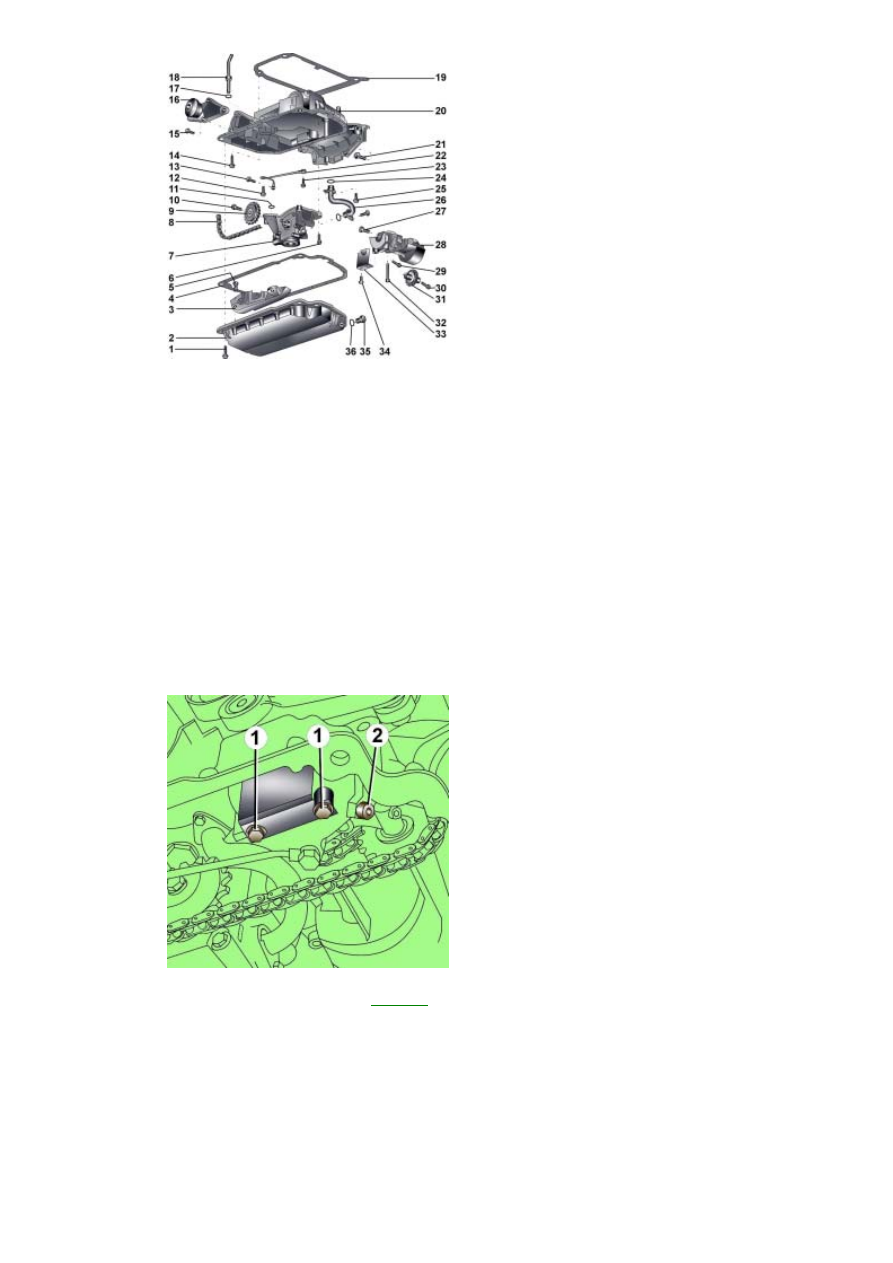

Рис. 6–2. Элементы системы
смазки дизельного двигателя 2,5
л: 1 – болт, 10 Н·м;
2 – нижняя секция масляного
поддона; 3 – кожух цепи; 4 –
прокладка; 5 – болт, 10 Н·м; 6 –
болт, 22 Н·м; 7 – масляный насос с
клапаном регулировки давления
(3,8 бар), с предохранительным
клапаном (11 бар); 8 – цепь; 9 –
звездочка масляного насоса; 10 –
болт, 22 Н·м; 11 – уплотнительное
кольцо; 12 – болт, 10 Н·м; 13 –
пустотелый болт, 10 Н·м; 14 –
болт; 15 – болт, 45 Н·м; 16 –
компенсатор крутящего момента;
17 – уплотнительное кольцо; 18 –
направляющая труба для
указателя (щупа) уровня
моторного масла; 19 – прокладка;
20 – верхняя секция масляного
поддона; 21 – болт, 45 Н·м; 22 –
маслопровод от масляного насоса
к балансировочному валу; 23 –
пустотелый болт, 10 Н·м; 24 –
уплотнительное кольцо; 25 – болт,
10 Н·м; 26 – напорный
маслопровод; 27 – болт, 45 Н·м; 28
– кожух с балансировочным
валом; 29 – болт, 10 Н·м; 30 – болт,
10 Н·м; 31 – звездочка; 32 – болт,
22 Н·м; 33 – перегородка; 34 –
болт, 10 Н·м;  35 – пробка слива
масла, 25 Н·м; 36 –
уплотнительное кольцо

Рис. 6–5. Расположение болтов
крепления перегородки (1) и
болта-заглушки (2)

Отвинтите два болта и снимите перегородку (

рис. 6–5

).

Отвинтите болт–заглушку 2   и вместо него вверните установочный винт 3204, фиксирующий балансировочный
вал.

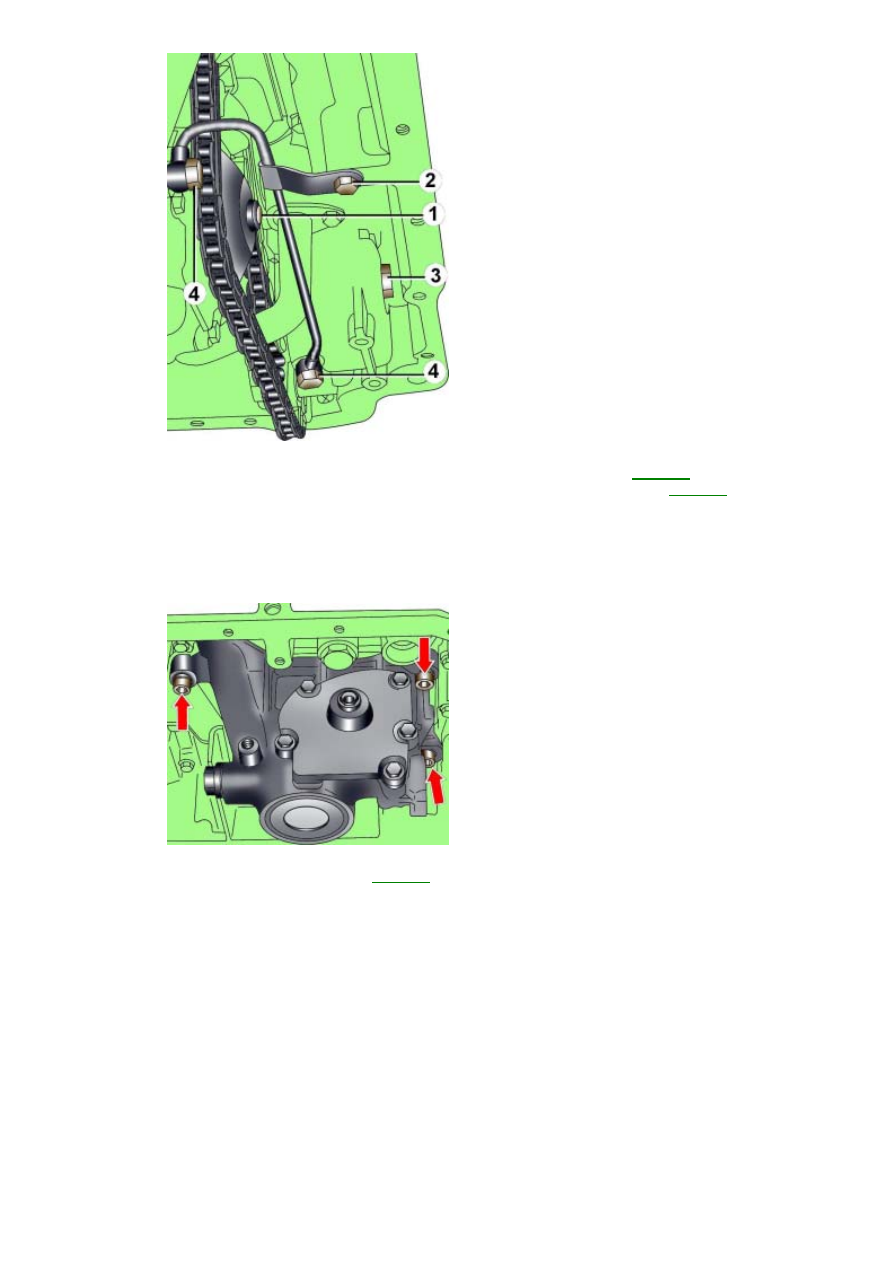

Рис. 6–6. Расположение болтов
крепления маслопроводов и
звездочек масляного насоса и
балансировочного вала на
дизельном двигателе 2,5 л: 1 –
болт крепления звездочки
масляного насоса; 2 – болт
крепления кронштейна
маслопровода; 3 – болт крепления
звездочки балансировочного
вала; 4 – пустотелые болты
крепления маслопровода

Ослабьте, но не вывинчивайте болт крепления 1 звездочки масляного насоса (см.

рис. 6–6

).

Ослабьте, но не вывинчивайте болт крепления звездочки балансировочного вала  ( см.

рис. 6–6

).

Отвинтите пустотелые болты 4 крепления маслопровода масляного насоса и балансировочного вала, а также
болт 2 крепления кронштейна маслопровода и снимите маслопровод.
Отвинтите два болта и снимите нагнетательный маслопровод.
Отвинтите болты крепления промежуточной звездочки цепи и снимите ее.
Отвинтите болты и снимите звездочку с вала масляного насоса.

Рис. 6–7. Расположение болтов
крепления масляного насоса на
дизельном двигателе 2,5 л

Отвинтите болты и снимите масляный насос (

рис. 6–7

).

Устанавливайте масляный насос в последовательности, обратной снятию, с учетом следующего.
Проверьте, чтобы установочные винты 3242 и 3204 находились на своих местах.
Затяните болт крепления звездочки масляного насоса.
Установите нижнюю секцию масляного поддона.
Установите вентилятор радиатора с вязкостной муфтой.
