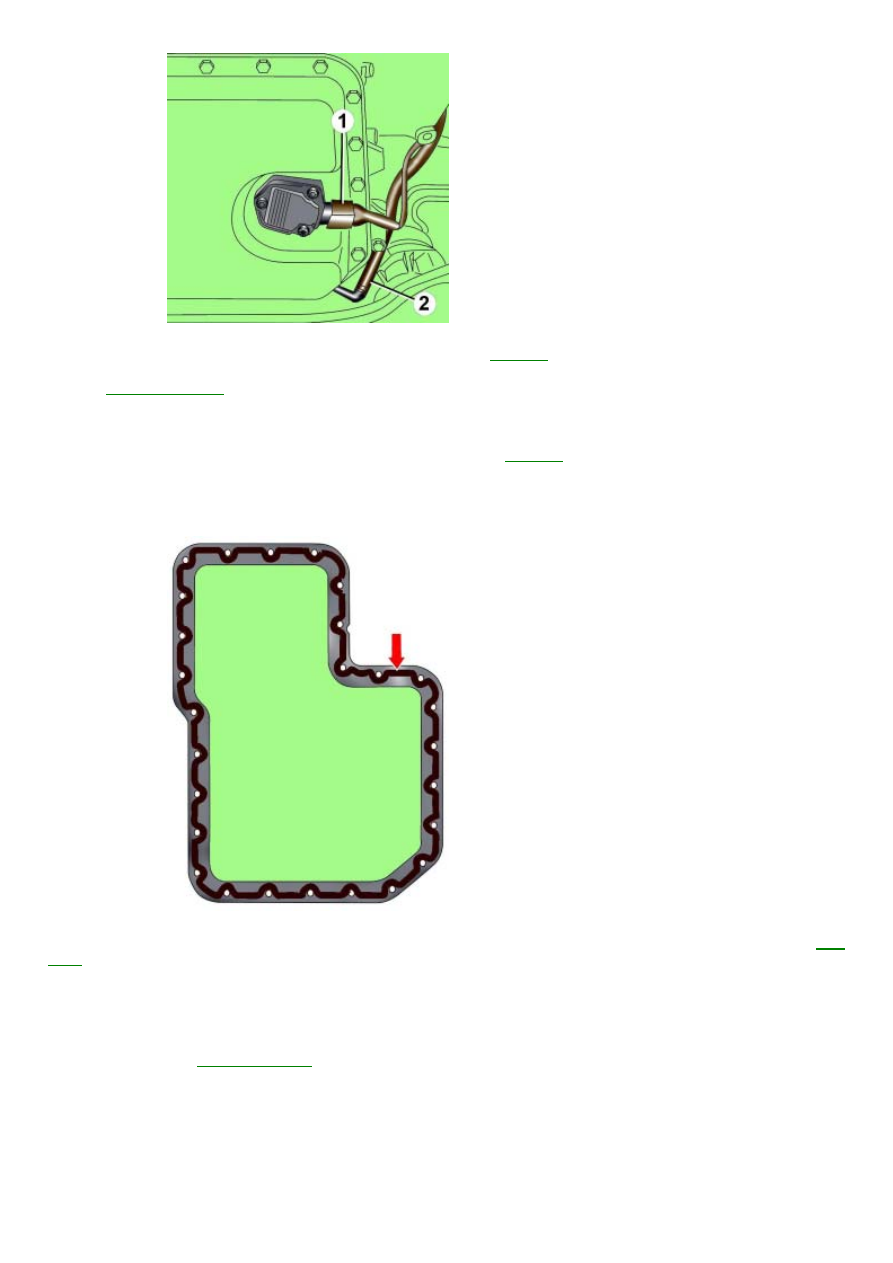

Нижняя секция масляного поддона дизельного двигателя 3,3 л

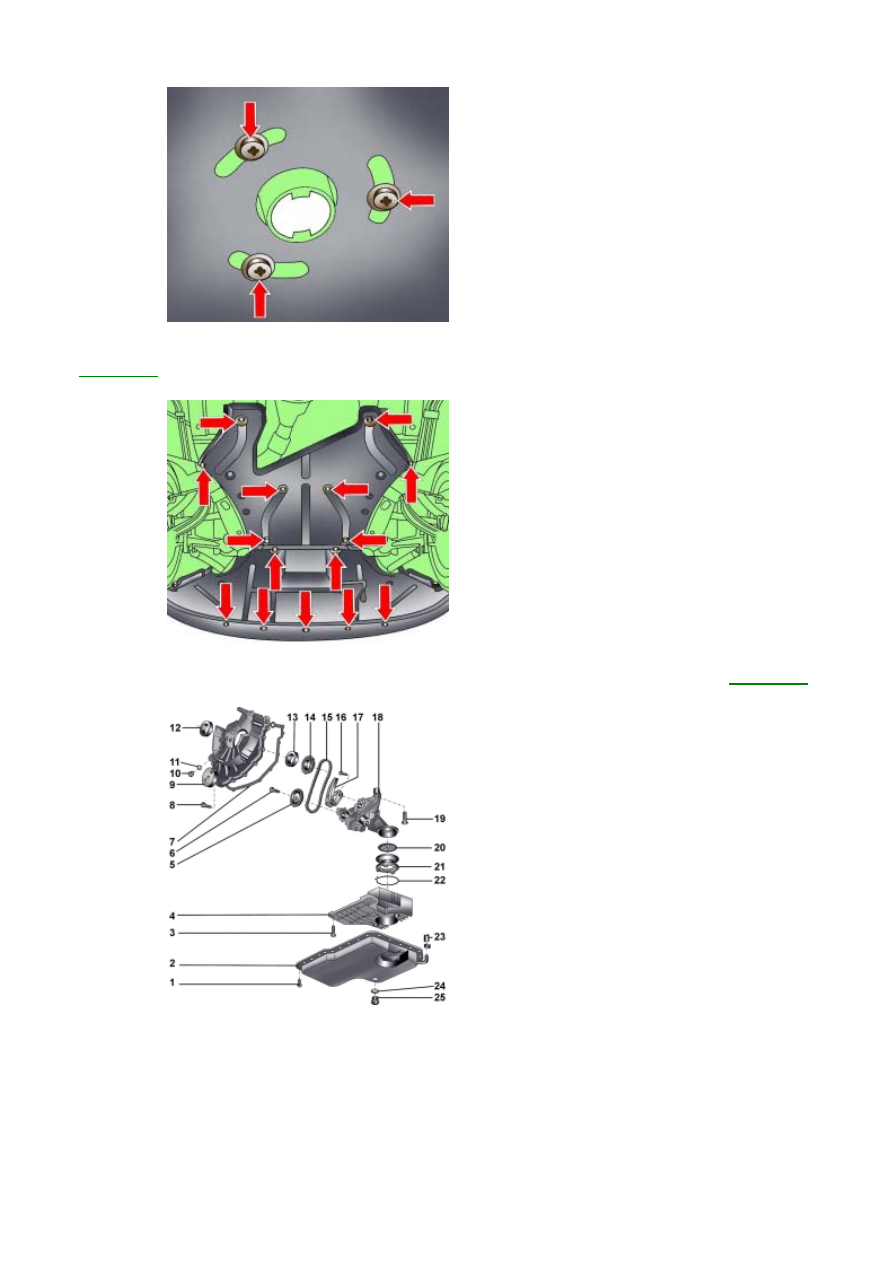

Рис. 3.3–34. Расположение винтов
крепления подогревателя
выхлопной трубы и
шумоизоляции дополнительного
подогревателя
Отвинтите винты крепления подогревателя выхлопной трубы и шумоизоляции дополнительного подогревателя
(см.
рис. 3.3–34
).
Рис. 3.3–35. Расположение
фиксаторов крепления нижнего
брызговика моторного отсека
Освободите фиксаторы и снимите переднюю секцию нижнего брызговика моторного отсека (см.
рис. 3.3–35
).

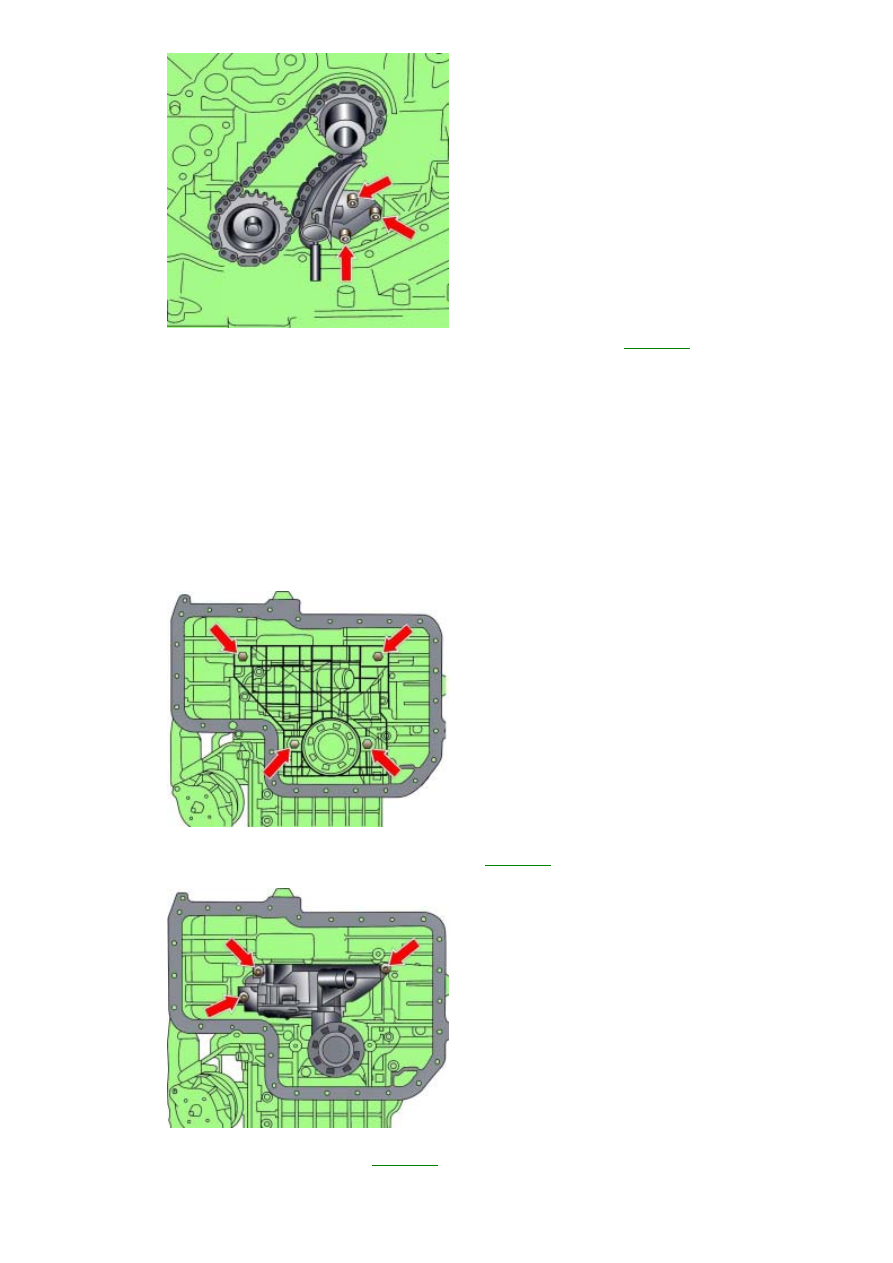

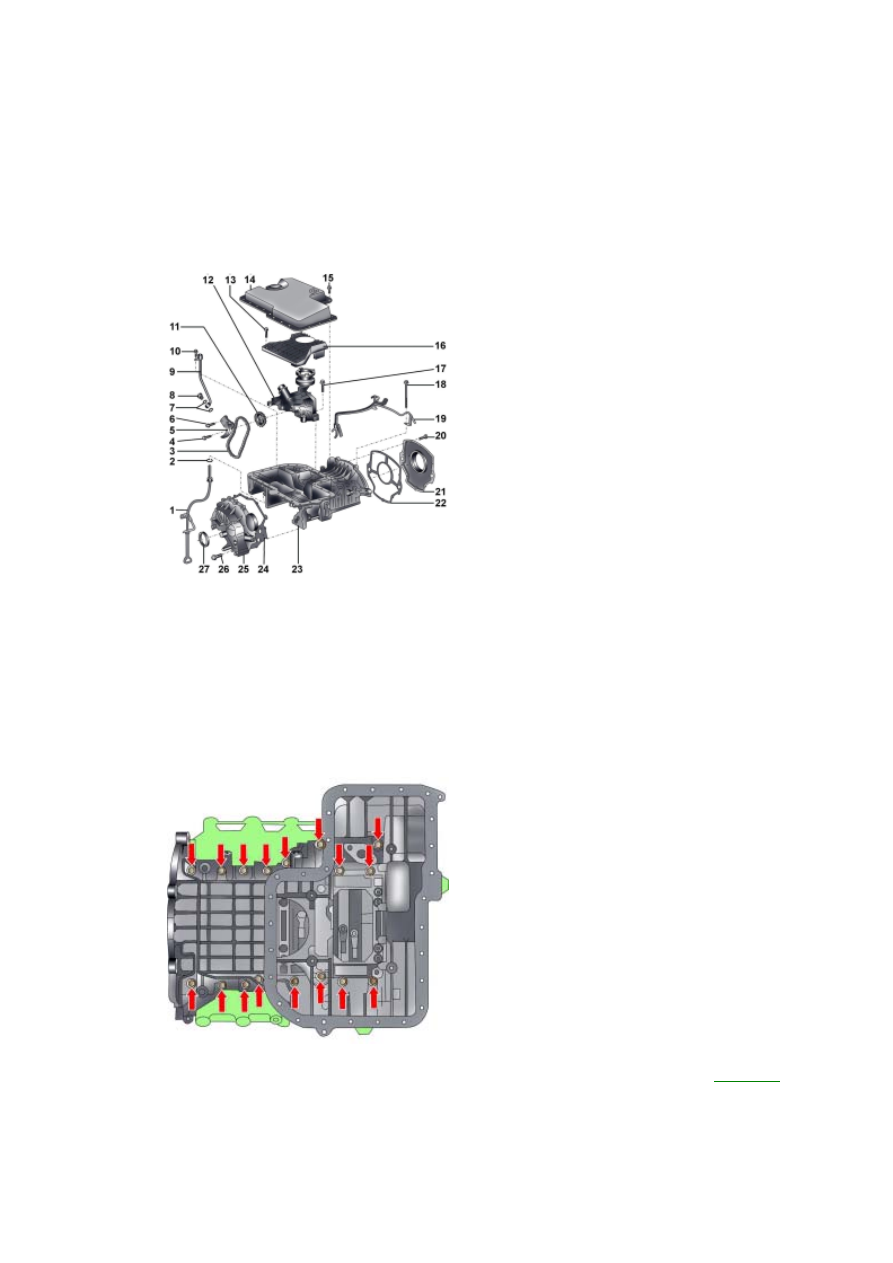

Рис. 6–8. Масляный поддон и
масляный насос дизельного
двигателя 3,3 л: 1 – болт, 10 Н·м; 2
– нижняя часть масляного
поддона; 3 – болт, 10 Н·м; 4 –
успокоитель масляного поддона; 5
– звездочка масляного насоса; 6 –
болт, 34,5 Н·м; 7 – прокладка; 8 –
болт, 10 Н·м; 9 – уплотнительная
прокладка передней крышки; 10 –
резьбовая пробка, 22,5 Н·м; 11 –
уплотнительное кольцо; 12 –
уплотнительное кольцо
коленчатого вала; 13 – упорное
кольцо; 14 – звездочка привода
цепи масляного насоса; 15 – цепь
привода масляного насоса; 16 –
болт, 10 Н·м; 17 – натяжное
устройство цепи; 18 – масляный
насос; 19 – болт, 30 Н·м; 20 –
сетчатый фильтр; 21 – приемный
патрубок; 22 – стопорное кольцо;
23 – возвратный шланг системы
вентиляции картера; 24 –
уплотнительное кольцо; 25 –
пробка маслосливного отверстия,
50 Н·м
