Audi 80. Антенна заднего стекла
При таком типе антенн антенной по приему СВ выступают два металлических
проводника в самом верху стекла. Для приема УКВ (FM) служат остальные
проводники, выступающие одновременно в качестве проволочных
нагревательных элеметов. Антенный усилитель, расположенный под обшивкой
левой задней стойки, компенсирует недостаточную высоту этой антенной
системы.

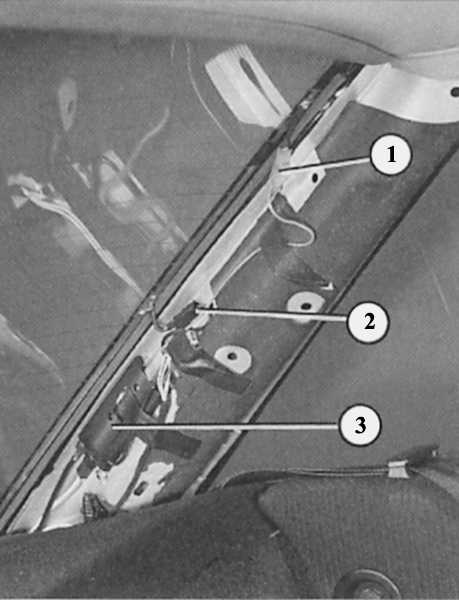

За левой обшивкой задней стойки скрываются:
|

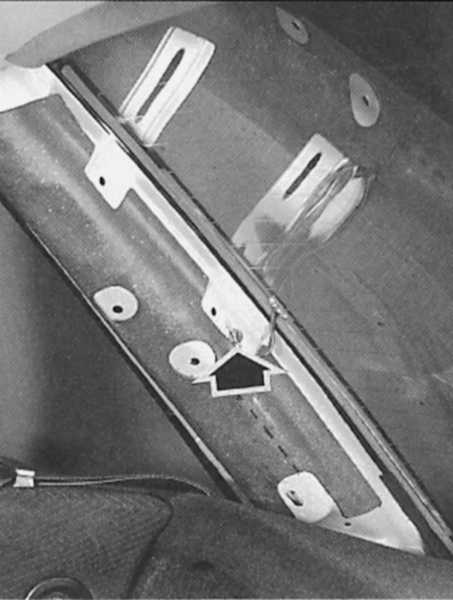

Точка «массы» (стрелка) для отопления заднего стекла и
антенны заднего стекла находится на правой задней стойке. На
иллюстрации стойка показана со снятой обшивкой. |
Поиск неисправностей антенны заднего стекла
|
- Снять
обшивки обеих задних стоек.
- Проверить
соединение на «массу» отопления заднего
стекла у правой стойки; далее
проконтролировать соединение на «массу»
(корпус) антенного усилителя по его
крепежному болту.
-
Внимательно проверить проводники на заднем
стекле: можно
ли обнаружить видимое прерывание? Если да,
то отремонтировать при помощи
токопроводящего серебряного лака или
заменить это стекло на новое.
- Теперь
следует заняться электрической проверкой:
разъединить штекеры усилителя, замерить
напряжение на на «массе». Для этого включить
радио.
-
Наличие напряжения: снабжение
питанием усилителя в порядке. Напряжение
отсутствует: устранить разрыв цепи.
- В том же
проводе замерить ток между подсоединением
усилителя и снятым проводом.
- Амперметр
должен показывать 30—50 мА, в противном
случае антенный усилитель не получает
питания и, соответственно, неисправен –
заменить.
-
Далее: отсоединить
нижний провод отопления заднего стекла,
включить зажигание и отопление заднего
стекла, замерить напряжение в проводе.
- Провод
должен находиться под напряжением
аккумуляторной батареи, в противном случае
неисправны провода либо усилитель. Сузить
круг поиска неисправности.
-
Отсоединить нижний провод от усилителя,
замерить напряжение при включенных зажигании
и отоплении заднего стекла:
- Если
прибор показывает напряжение аккумуляторной
батареи, значит, провода в порядке, то есть
неисправен усилитель. В противном случае все
наоборот.
|
|
