Audi 80. Аудиосистема
Снятие
|
- Убедиться
в наличии защитного номерного кода – для
авторадио с противоугонной кодировкой.
-
Отсоединить аккумуляторную батарею.
- Вставить
деблокирующую скобу (иногда входит в
комплект со встраиваемым авторадио) в четыре
отверстия по углам передней панели и
вытащить авторадио из центральной консоли.
- Либо
вставить четыре подходящих гвоздя или
отрезка проволоки в отверстия и ими
деблокировать крепежные пружины.
- Вытащить
авторадио вперед, при необходимости
дополнительно осторожно поддевая отверткой.
- Снять
разъемы провода и антенны.
- При
установке следить за тем, чтобы крепежный
штифт авторадио сзади вошел в
предназначенную для этого проушину в
приборной панели. Для этого необходимо
держать авторадио абсолютно горизонтально.
- Немного
вдавить радио в монтажное отверстие, чтобы
защелкнулись крепежные пружины.
- Набрать
номерной код у моделей авторадио с
противоугонной кодировкой согласно
инструкции по эксплуатации.
|
|
|
Подсказка: защитный номерной код необходимо будет вводить
заново и в случае отсоединения аккумуляторной батареи,
замены предохранителя авторадио или разъединения проводов
подачи питания для авторадио. |

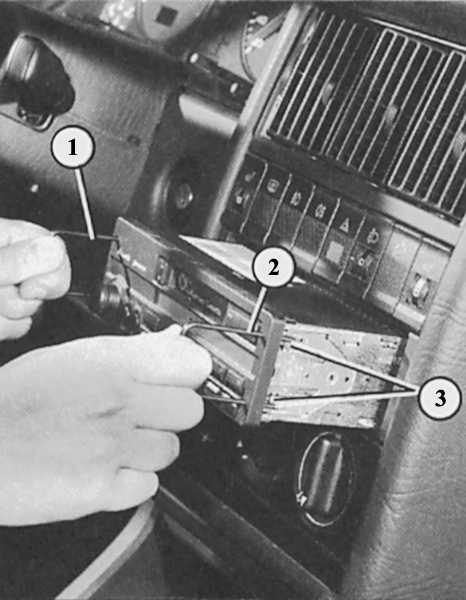

Слева: на иллюстрации показано снятие авторадио при помощи двух
деблокирующих скоб (1 и 2). Деблокирующие скобы давят на крепежные
пружины (3), размыкая их, благодаря этому можно вынуть радио из
отверстия для встраивания.

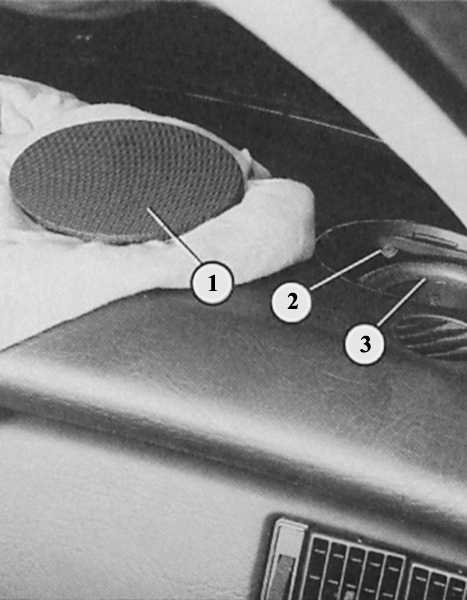

Справа: чтобы подобраться к двум крепежным винтам (2) передних
динамиков, нужно осторожно снять обшивку.
Снятие динамиков, расположенных в приборной панели
В Audi 80 вверху справа и слева в приборной панели находятся динамики.
Ниже приводится описание снятия и установки.
|
- Маленькой
отверткой осторожно поднять обшивку динамика
и снять ее.
- Сам
динамик закреплен при помощи двух винтов с
крестообразным шлицем.
- При
установке вжать крепежные цапфы в выемки на
приборной панели.
|
|
Задние динамики расположены в обшивке дверей.

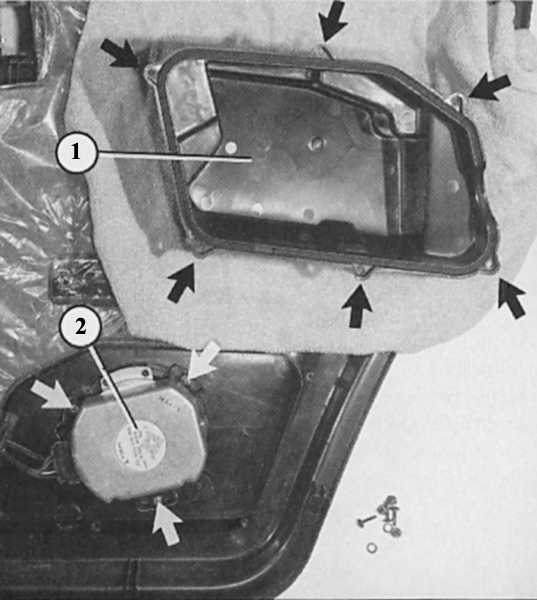

Слева: после отсоединения динамика, прикрепленного к обратной стороне
обшивки двери (черные стрелки указывают на точки крепления), становится
доступным динамик (2). Он также привинчен непосредственно к обшивке
(белые стрелки показывают на крепежные винты).

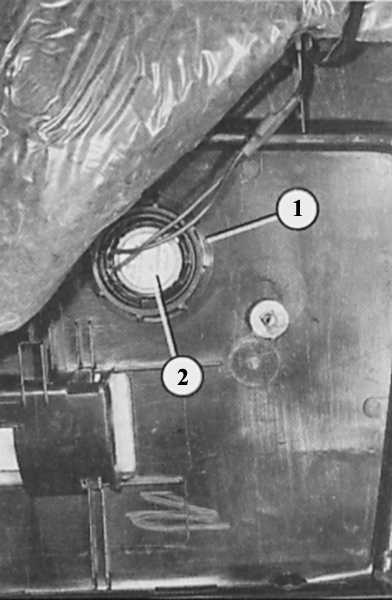

Справа: высокочастотный динамик (2) установлен отдельно и закреплен
резьбовым кольцом (1).
Динамики в обшивке задних дверей
Если задние динамики были установлены на заводе, то они находятся в
обшивке задних дверей.
|
- Снять
обшивку дверей.
-
Отсоединить динамик на обратной стороне
обшивки.
- Ослабить
три крепежных винта динамика и отсоединить
провод.
-
Высокочастотные динамики: отвернуть
резьбовое кольцо сзади на динамике,
отсоединить провод.
|
|
