Снятие и установка колодок тормозных механизмов задних колёс - Ауди A4 2000+
г.в.

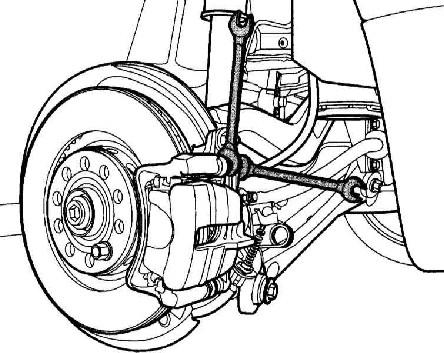

С помощью иллюстрации выясните исполнение суппорта, установленного на Вашем
автомобиле.

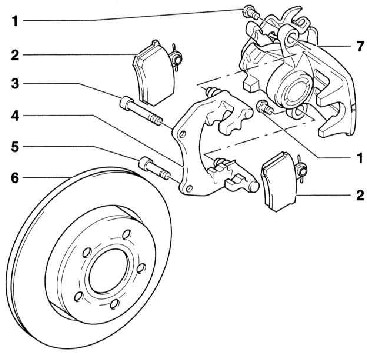

Тормозные механизмы
задних колёс С38
Суппорт С38
|
Имеются различные исполнения задних тормозов. Поэтому
предварительно, с помощью иллюстрации, выясните, какое
исполнение применено на Вашем автомобиле. |
Снятие
|
Операция подъёма и установки автомобиля на подставки связана с
опасностью! Поэтому перед проведением операции ознакомьтесь с
Разделом Поддомкрачивание
и буксировка. |
|
- Поднимите и
установите автомобиль на подставки.
|
- Пометьте на
шине направление её вращения. Отверните болты
крепления колеса. Поднимите и установите на
подставки переднюю часть автомобиля и снимите
колесо.
|
|
Обязательно соблюдайте указания Раздела В
экстренных случаях. |
|
Если тормозные колодки будут вновь
устанавливаться, то их необходимо при
снятии пометить. Не допускается смена
местами наружных и внутренних тормозных
колодок, а также перестановка их с
правого на левое колесо. Замените все
тормозные колодки передних колёс, даже
если предела износа достигла тормозная
колодка одной стороны. |
|

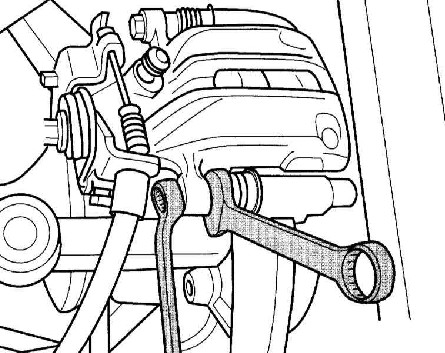

- Выверните
болты крепления корпуса суппорта. При этом
удерживайте направляющие пальцы от
проворачивания.
|
|
- Снимите корпус
суппорта и выньте тормозные колодки.
|
|
Установка
|
При снятых тормозных колодках не нажимайте на педаль тормоза, в
противном случае поршень может быть выдавлен из корпуса. В этом
случае необходимо снять в комплекте суппорт и поршень и сдать их
в ремонт на СТО. |
|
- Вдавите
поршень в корпус.
|
|
Ни в коем случае не давите на поршень с
помощью обычного приспособления или
рукоятки молотка, при этом может быть
повреждён механизм регулировки
стояночного тормоза. |
|

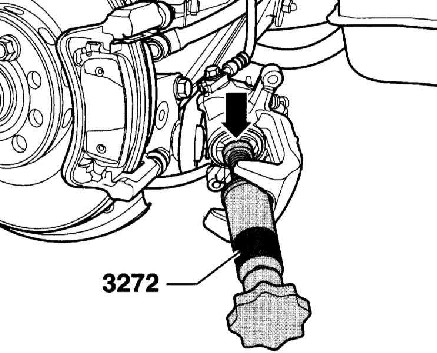

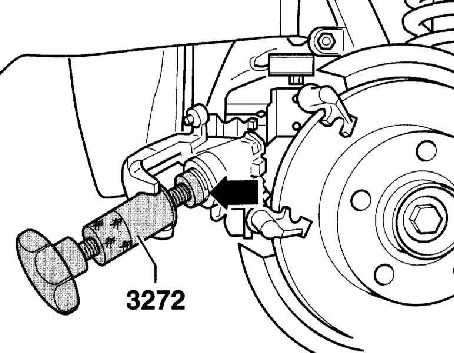

- Для
отворачивания установите специальное
приспособление AUDI-3272 так, чтобы его буртик
прилегал к суппорту. Поверните рукоятку влево до
упора. Шпиндель поверните вправо и выверните
поршень.
|
|
- Если
специального приспособления в наличии нет, то
запилите соответствующим образом металлическую
планку и вставьте её в оба паза поршня.
Поверните поршень с усилием в обратную сторону.
|
|
При повороте поршня тормозная жидкость
выдавливается из тормозного цилиндра в
резервуар. Следите за уровнем жидкости в
резервуаре, при необходимости, отсосите
её. |
|
Для отсасывания тормозной жидкости
применяйте пластиковую бутылку, которая
предназначена только для этой цели. Не
применяйте для этого бутылку для
питьевой жидкости! Тормозная жидкость
ядовита и ни в коем случае не должна
отсасываться ртом через шланг.
Применяйте для этого сифон. При замене
тормозных колодок уровень тормозной
жидкости в резервуаре не должен
превышать отметки MAX, т.к. жидкость при
нагревании расширяется. Вытекающая
жидкость попадает на главный тормозной
цилиндр, разрушает его покрытие и
приводит коррозии. |
|
Для очистки тормозов применяйте только
спирт. Направляющую поверхность и
посадочное место колодок в шахте корпуса
очистите тряпкой. Ни в коем случае не
применяйте для этого инструмент с
острыми кромками. |
|

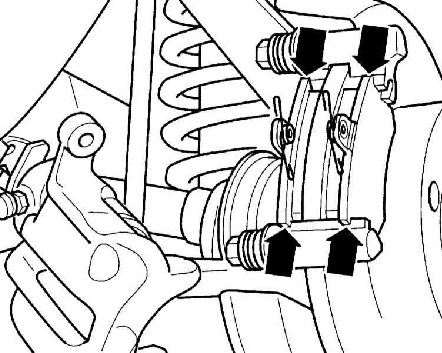

- Установите
тормозные колодки на место.
|
|
- Установите
корпус суппорта и закрепите его новыми
самостопорящимися болтами моментом 35Нм.
|
|
В ремонтном комплекте имеются
самостопорящиеся болты, которые
необходимо установить. |
|
- Соблюдая
направление вращения, закрепите колёса. Опустите
автомобиль на колёса и только после этого
затяните болты крепления крест-накрест моментом 120Нм.
|
|
Несколько раз, стоя сильно нажмите
педаль тормоза так, чтобы ощутить
сопротивление. Таким образом тормозные
колодки прилегают к диску и занимают
свое рабочее положение. |
|
- Проверьте
тормозную жидкость в резервуаре, при
необходимости, долейте жидкость до отметки MAX.
- Осторожно
дайте приработаться новым тормозным колодкам.
Для этого несколько раз затормозите автомобиль
со скорости 80 до 40 км/час, несильно нажимая на
педаль тормоза. Между торможениями дайте
тормозам охладиться.
|
|
После установки новой тормозной колодки
её необходимо приработать. Для этого
первые 200 км пути не применяйте без
надобности резкие торможения. |
|
|
Суппорт С43 с автоматической установкой
|
Имеются задние тормоза различный исполнений. Поэтому
предварительно установите с помощью иллюстрации, какое
исполнение имеет Ваш автомобиль. |
|
В настоящем разделе рассматриваются только отличия по отношению
к заднему тормозу С38. Все указания по мерам безопасности
сохраняются. |
Снятие
|
- Зафиксируйте
тормозной диск одним болтом крепления колеса.
|
- Отверните
болты от корпуса суппорта, используя для
удержания гаечный ключ.
|
|

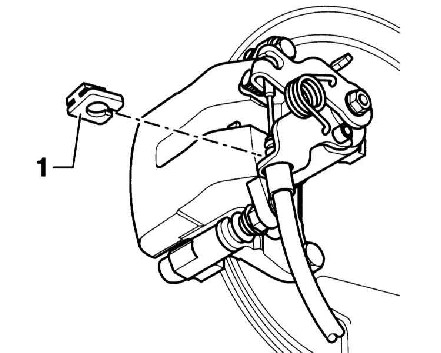

- Отпустите
рычаг стояночного тормоза. Выньте на держателе
стопорную шайбу (1) троса привода тормоза и
отсоедините трос у суппорта.
|
|
- Снимите корпус
суппорта и привяжите его проволокой к подвеске
так, чтобы тормозной шланг не был натянут или
повреждён.
|
- Выньте
тормозные колодки.
|

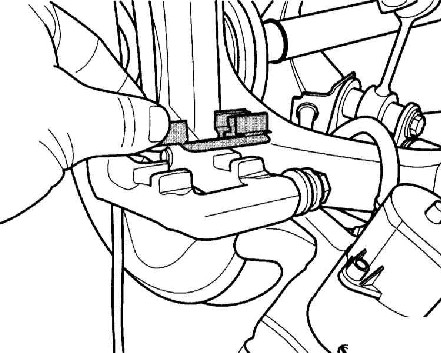

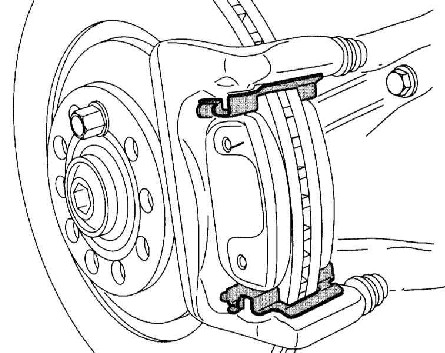

- Снимите
направляющие скобы.
|
|
Установка
