Acura CSX. Manual - part 561

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result is

not obtained

22-291

5. Reconnect the connector to the moonroof control unit, and do these input tests at the following connector.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, go to step 6.

•

•
•

•
•
•
•
•

•

•

•
•
•

•

•

•
•
•

•

•

•
•
•

•

•

•

1

GRN

Under all
conditions

Measure the voltage to ground:
There should be battery voltage.

Blown No. 24 (20 A) fuse in the
under-dash fuse/relay box
An open in the wire

5

PUR

Ignition switch ON
(II)

Measure the voltage to ground:
There should be battery voltage.

Blown No. 32 (20 A) fuse in the
under-dash fuse/relay box
An open in the wire

10

BLK

Under all
conditions

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G503)
An open in the wire

6

WHT

Moonroof switch
in AUTO OPEN or
AUTO CLOSE
position

Measure the voltage to ground:
There should be battery voltage.

Faulty moonroof switch
Blown No. 32 (20 A) fuse in the
under-dash fuse/relay box
Blown No. 23 (10 A) fuse in the
under-hood fuse/relay box
Faulty under-dash fuse/relay
box
An open in the wire

7

LT GRN

Moonroof switch
in TILT position

Measure the voltage to ground:
There should be battery voltage.

Faulty moonroof switch
Blown No. 32 (20 A) fuse in the
under-dash fuse/relay box
Blown No. 23 (10 A) fuse in the
under-hood fuse/relay box
Faulty under-dash fuse/relay
box
An open in the wire

8

YEL

Moonroof switch
in CLOSE position

Measure the voltage to ground:
There should be battery voltage.

Faulty moonroof switch
Blown No. 32 (20 A) fuse in the
under-dash fuse/relay box
Blown No. 23 (10 A) fuse in the
under-hood fuse/relay box
Faulty under-dash fuse/relay
box
An open in the wire

9

LT BLU

Moonroof switch
in OPEN position

Measure the voltage to ground:
There should be battery voltage.

Faulty moonroof switch
Blown No. 32 (20 A) fuse in the
under-dash fuse/relay box
Blown No. 23 (10 A) fuse in the
under-hood fuse/relay box
Faulty under-dash fuse/relay
box
An open in the wire

1: ’06-07 models
2: ’08-09 models

1

2

1

2

1

2

1

2

08/08/21 14:36:05 61SNR030_220_0293

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result is

not obtained

22-292

Moonroof

6. Check the ECM/PCM DTCs. If there is no DTC, jump the SCS line with the HDS, then disconnect ECM/PCM

connector A (44P), and the moonroof control unit/motor 10P connector.

7. Do this input test at the following connector.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the control unit must be faulty; replace the moonroof control unit/motor.

4

BLU

Under all
conditions

Check for continuity between
terminal No. 4 and ECM/PCM
connector A (44P) terminal
No. 29:
There should be continuity.

An open in the wire

Check for continuity between
terminal No. 4 and body
ground:
There should be no continuity.

A short to ground in the wire

08/08/21 14:36:05 61SNR030_220_0294

０１

０２

ＳＮＲ９ＡＢＣＪ３４２０００４１５０１ＦＨＡＴ０１

０１

＊０１

ＳＮＲ９ＡＢＤＪ３４２０００４１５０１ＦＨＡＴ０１

＋

＋

’06-07 models

’08-09 models

22-293

22-293

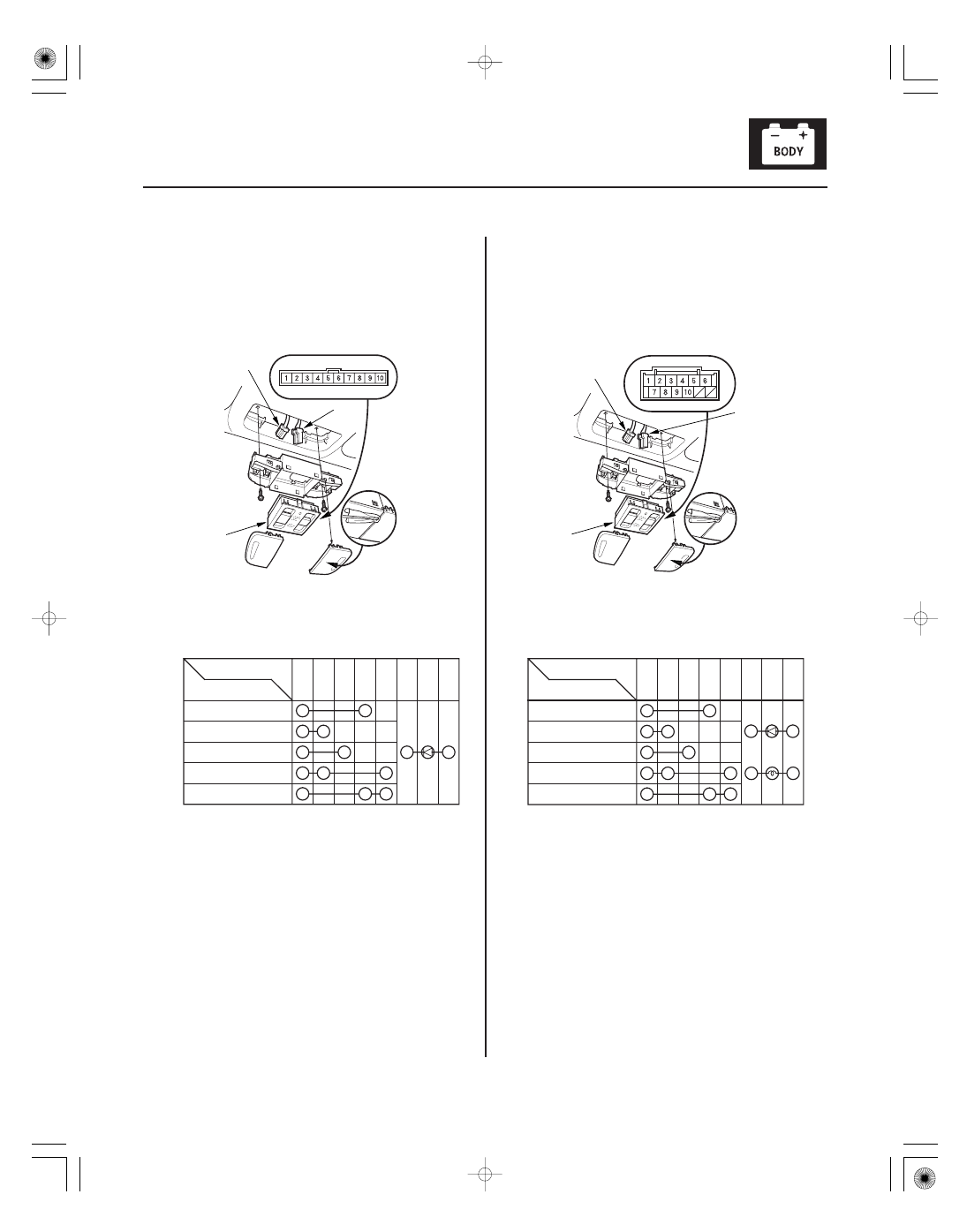

Moonroof Switch Test/Replacement

C

B

A

Terminal

Position

OPEN

CLOSE

TILT

CLOSE

AUTO

OPEN

AUTO

7

2

6

9

10

4

5

B

C

A

Terminal

Position

OPEN

CLOSE

TILT

CLOSE AUTO

OPEN AUTO

5

8

4

6

10

2

3

*1: Except Type S model
*2: Type S model

*

*

1

2

1. Remove the front individual map lights (see page

22-196).

2. Disconnect the moonroof switch 10P connector (A)

and map light switch 3P connector (B).

3. Remove the moonroof switch (C).

4. Check for continuity between the terminals in each

switch position according to the table.

5. If the continuity is not as specified, replace the

illumination bulb or the switch.

6. Install the moonroof switch and light in the reverse

order of removal.

1. Remove the front individual map lights (see page

22-196).

2. Disconnect the moonroof switch 12P connector (A)

and map light switch 3P connector (B).

3. Remove the moonroof switch (C).

4. Check for continuity between the terminals in each

switch position according to the table.

5. If the continuity is not as specified, replace the

illumination bulb or the switch.

6. Install the moonroof switch and light in the reverse

order of removal.

08/08/21 14:36:06 61SNR030_220_0295

＊０１

ＳＮＲ９Ａ００Ｊ５４２１１５０００００ＤＡＡＴ００

22-294

Accessory Power Sockets

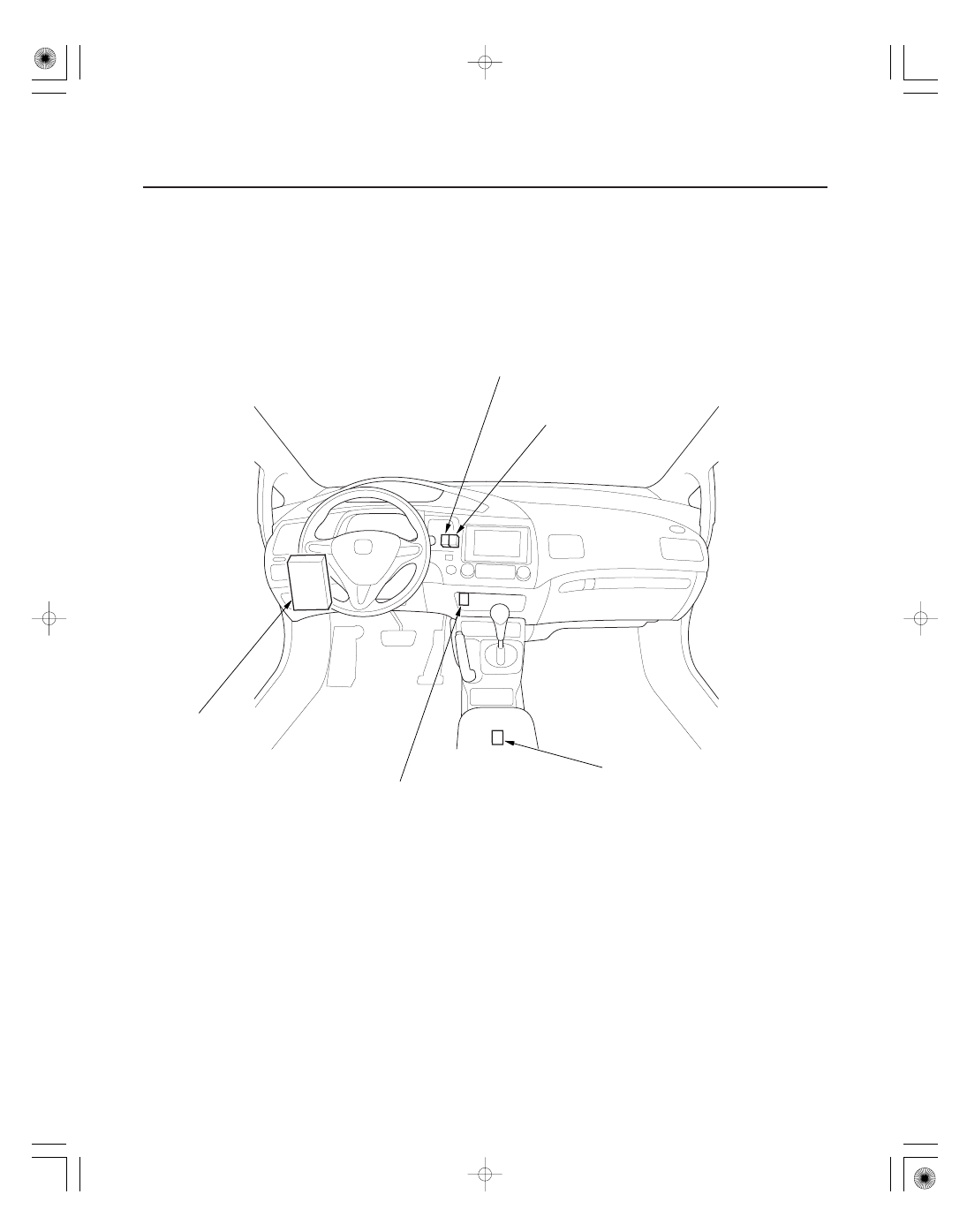

Component Location Index

FRONT ACCESSORY POWER SOCKET

FRONT ACCESSORY
POWER SOCKET RELAY

CONSOLE ACCESSORY
POWER SOCKET RELAY

CONSOLE ACCESSORY POWER SOCKET

UNDER-DASH FUSE/
RELAY BOX

Test/Replacement, page 22-296

Test, page 22-70

Test, page 22-70

Test/Replacement, page 22-297

08/08/21 14:36:07 61SNR030_220_0296
