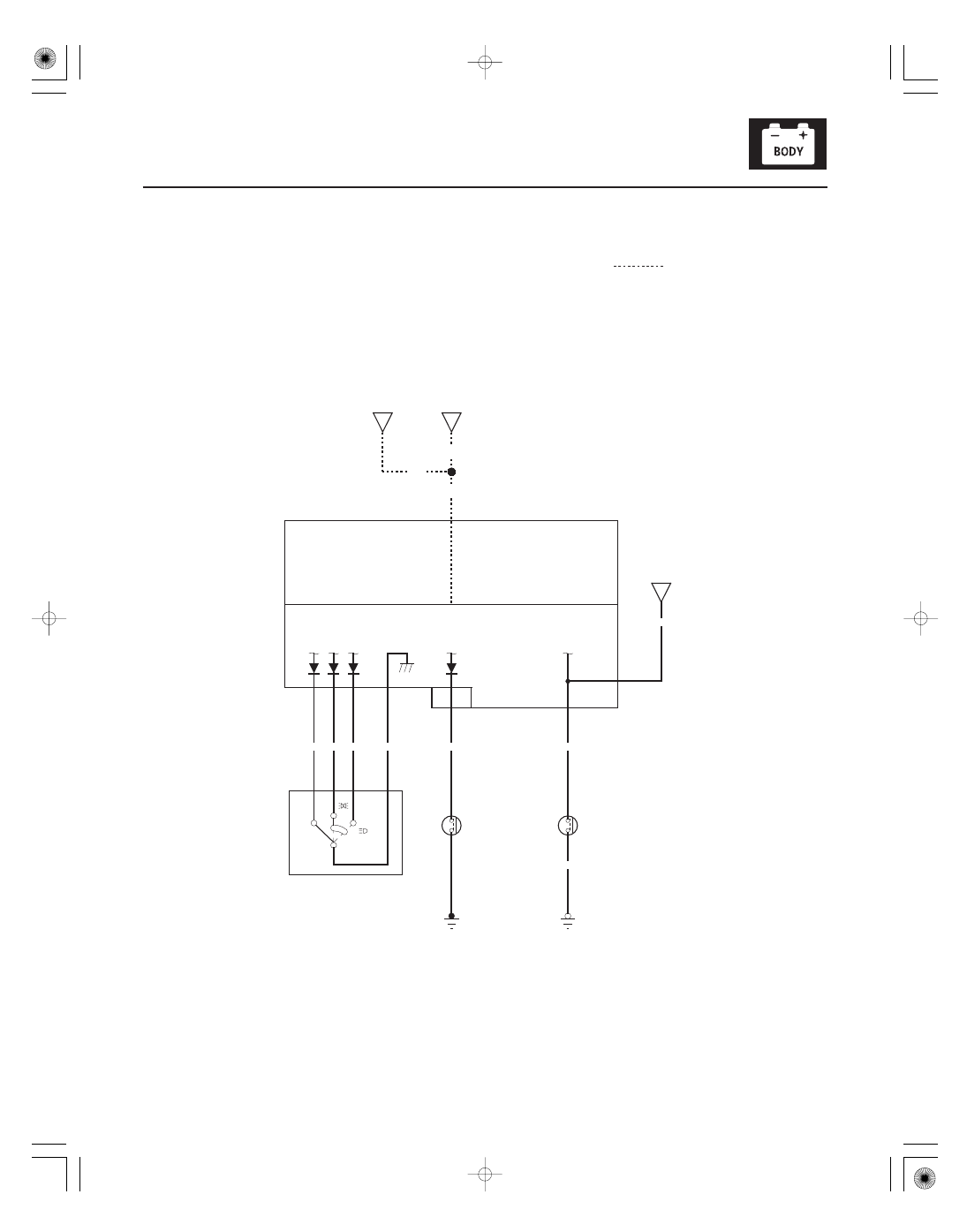

UNDER-DASH FUSE/RELAY BOX

9

S1

ORN

S5

S11

S13

BLK

PNK

GRY

12

(

(

)

10

11

)

OFF

COMBINATION LIGHT SWITCH

DRIVER’S
DOOR SWITCH
(Closed :
Door open)

IGNITION
KEY
SWITCH
(Closed :
Key inserted)

IMMOBILIZER-
KEYLESS
CONTROL UNIT

GAUGE CONTROL
MODULE (TACH)

•
•

•

•

MICU
CLIMATE CONTROL
UNIT
IMMOBILIZER-
KEYLESS
CONTROL UNIT
HANDSFREELINK
CONTROL UNIT*

1

: CAN line

*: ’09 model with navigation system

A

08/08/21 14:36:02 61SNR030_220_0285

０１

ＳＮＲ９Ａ００Ｊ２６３４３２４１９５１ＦＣＡＴ１０

22-284

Reminder Systems

MICU Input Test

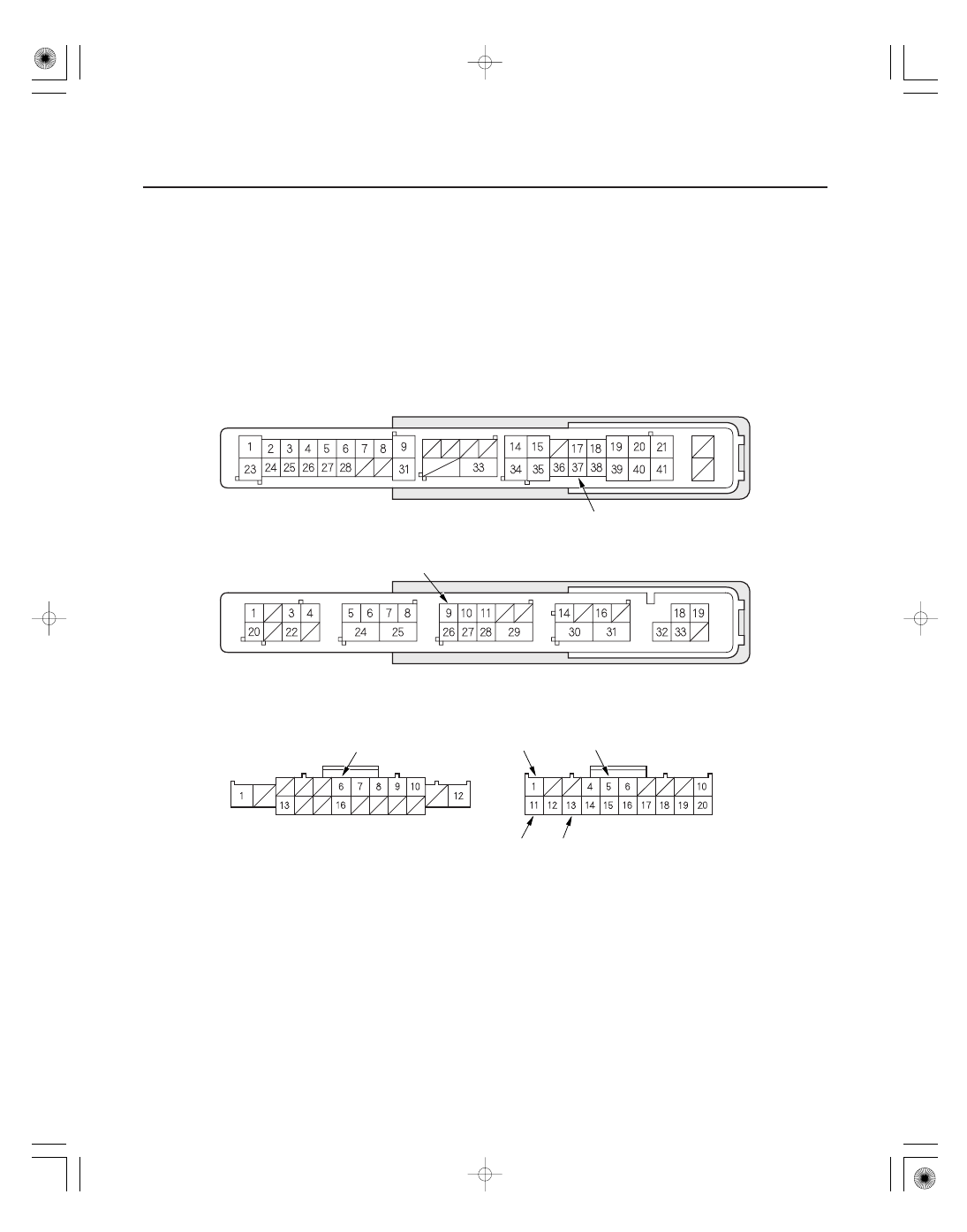

UNDER-DASH FUSE/RELAY BOX CONNECTOR E (42P)

GRN

PUR

PNK

ORN

BLK

PNK

GRY

UNDER-DASH FUSE/RELAY BOX
CONNECTOR R (20P)

UNDER-DASH FUSE/RELAY BOX CONNECTOR F (34P)

UNDER-DASH FUSE/RELAY BOX
CONNECTOR S (20P)

1. Before testing the multiplex control system, troubleshoot the system using B-CAN System Diagnosis Test Mode A

(see page 22-93).

2. Check the No. 10 (7.5 A) fuse in the under-dash fuse/relay box. If the fuse is blown, replace it and go to step 3.

3. Disconnect the under-dash fuse/relay box connectors E, F, R, and S.

NOTE: All connector views are wire side of female terminals.

4. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary and recheck the system.
• If the terminals look OK, go to step 5.

08/08/21 14:36:03 61SNR030_220_0286

Cavity

Wire

Test condition

Test: Desired result

Possible cause if desired result is not

obtained

22-285

5. Reconnect the connector to the under-dash fuse/relay box, and do these input tests at the following connectors.

• If any test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the MICU must be faulty; replace the under-dash fuse/relay box.

•
•
•
•
•
•
•
•
•

•
•

•
•

•
•

•
•

•
•

•
•

E37

GRN

Driver’s door open

Measure the voltage to ground:
There should be less than 0.5 V.

Faulty driver’s door switch
An open in the wire

Driver’s door closed

Measure the voltage to ground:
There should be more than 5 V.

Faulty driver’s door switch
A short to ground in the wire

R6

PNK

Ignition key inserted into the
ignition switch

Measure the voltage to ground:
There should be less than 0.5 V.

Poor ground (G504)
Faulty ignition key switch
An open in the wire

Ignition switch OFF and ignition
key removed from the ignition
switch

Measure the voltage to ground:
There should be more than 5 V.

Faulty ignition key switch
A short to ground in the wire

S1

·

S5

ORN

·

BLK

Combination light switch OFF

Measure the voltage between S1
and S5 terminals:
There should be less than 0.5 V.

Faulty combination light switch
An open in the wire

Combination light switch in any
other position than OFF

Measure the voltage between S1
and S5 terminals:
There should be more than 5 V.

Faulty combination light switch
A short to ground in the wire

S11

·

S5

PNK

·

BLK

Combination light switch
(Headlight position) ON

Measure the voltage between S11
and S5 terminals:
There should be less than 0.5 V.

Faulty combination light switch
An open in the wire

Combination light switch OFF

Measure the voltage between S11
and S5 terminals:
There should be more than 5 V.

Faulty combination light switch
A short to ground in the wire

S13

·

S5

GRY

·

BLK

Combination light switch
(SMALL position) ON

Measure the voltage between S13
and S5 terminals:
There should be less than 0.5 V.

Faulty combination light switch
An open in the wire

Combination light switch OFF

Measure the voltage between S13
and S5 terminals:
There should be more than 5 V.

Faulty combination light switch
A short to ground in the wire

08/08/21 14:36:03 61SNR030_220_0287

＊０２

ＳＮＲ９ＡＢ９Ｊ３４２００００００００ＤＡＡＴ０２

22-286

Moonroof

Component Location Index

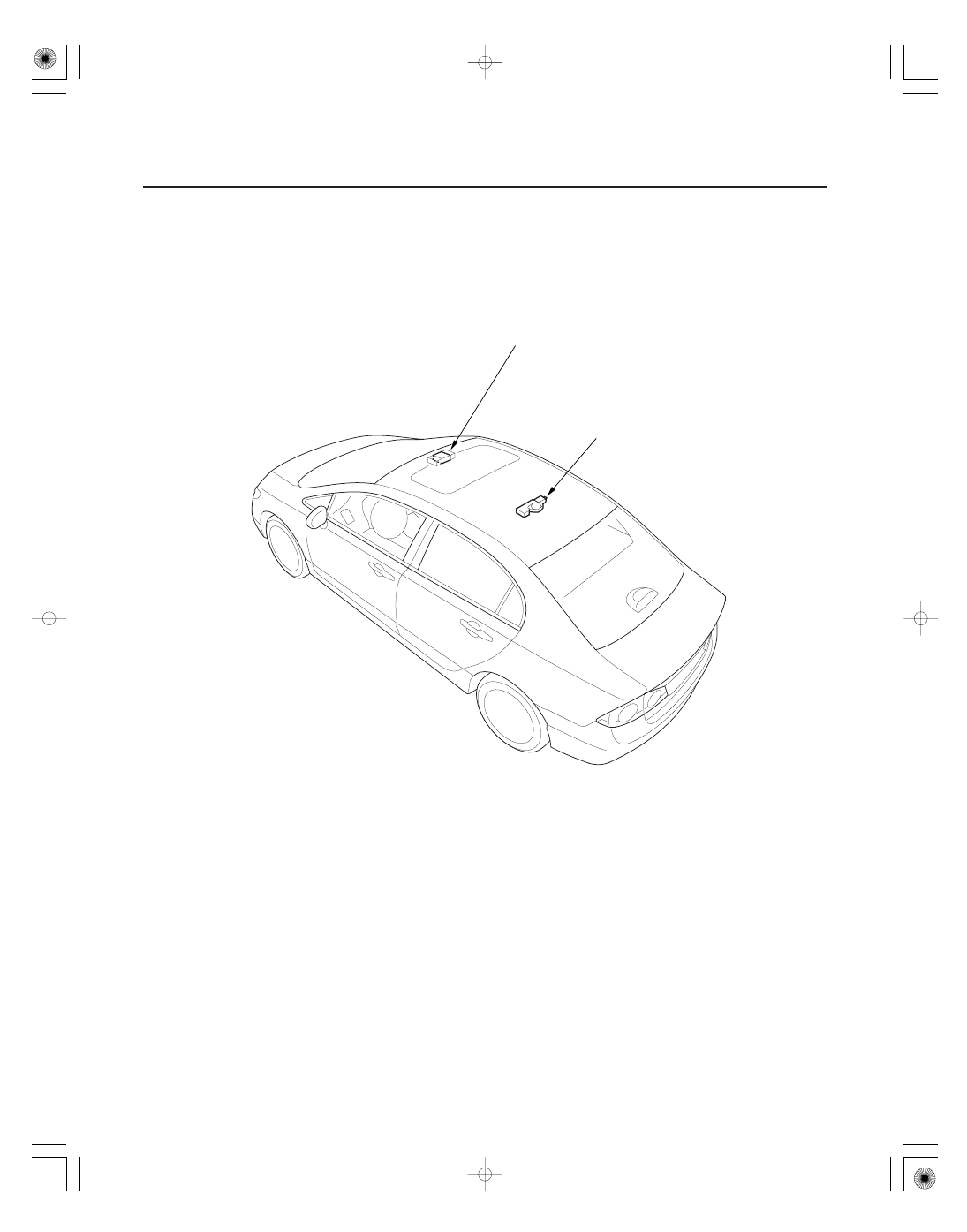

MOONROOF CONTROL UNIT/MOTOR

MOONROOF SWITCH

Resetting, page 22-287
Input Test, page 22-290
Replacement, page 20-59

Test/Replacement,

’06-07 models, page 22-293
’08-09 models, page 22-293

08/08/21 14:36:04 61SNR030_220_0288
