22-287

Resetting the Moonroof Control Unit

Resetting the moonroof is required when any of the following have occurred:

• The moonroof was moved manually while the battery was dead or disconnected.
• The moonroof motor was replaced with a new one.
• Any of components related to the moonroof were replaced.

– Wind deflector
– Moonroof glass
– Moonroof seal
– Moonroof glass bracket
– Moonroof cables, etc.

To reset the moonroof control unit, do these steps:

1. Close the driver’s door, and keep it closed until the procedure is complete.

2. Turn the ignition switch to LOCK (0).

3. Press and hold the tilt switch, and turn the ignition switch to ON (II).

4. Release the tilt switch, and turn the ignition switch to LOCK (0).

5. Repeat steps 3 and 4 four times.

6. Press and hold the moonroof open switch for 3 additional seconds after the moonroof is fully opened.

7. Press and hold the moonroof close switch for 3 additional seconds after the moonroof is fully closed (tilted).

8. Confirm that the moonroof control unit is reset by using the moonroof AUTO OPEN and AUTO CLOSE function.

08/08/21 14:36:04 61SNR030_220_0289

０１

ＳＮＲ９ＡＢＣＪ３４２００００００００ＥＡＡＴ００

’06-07 models

22-288

Moonroof

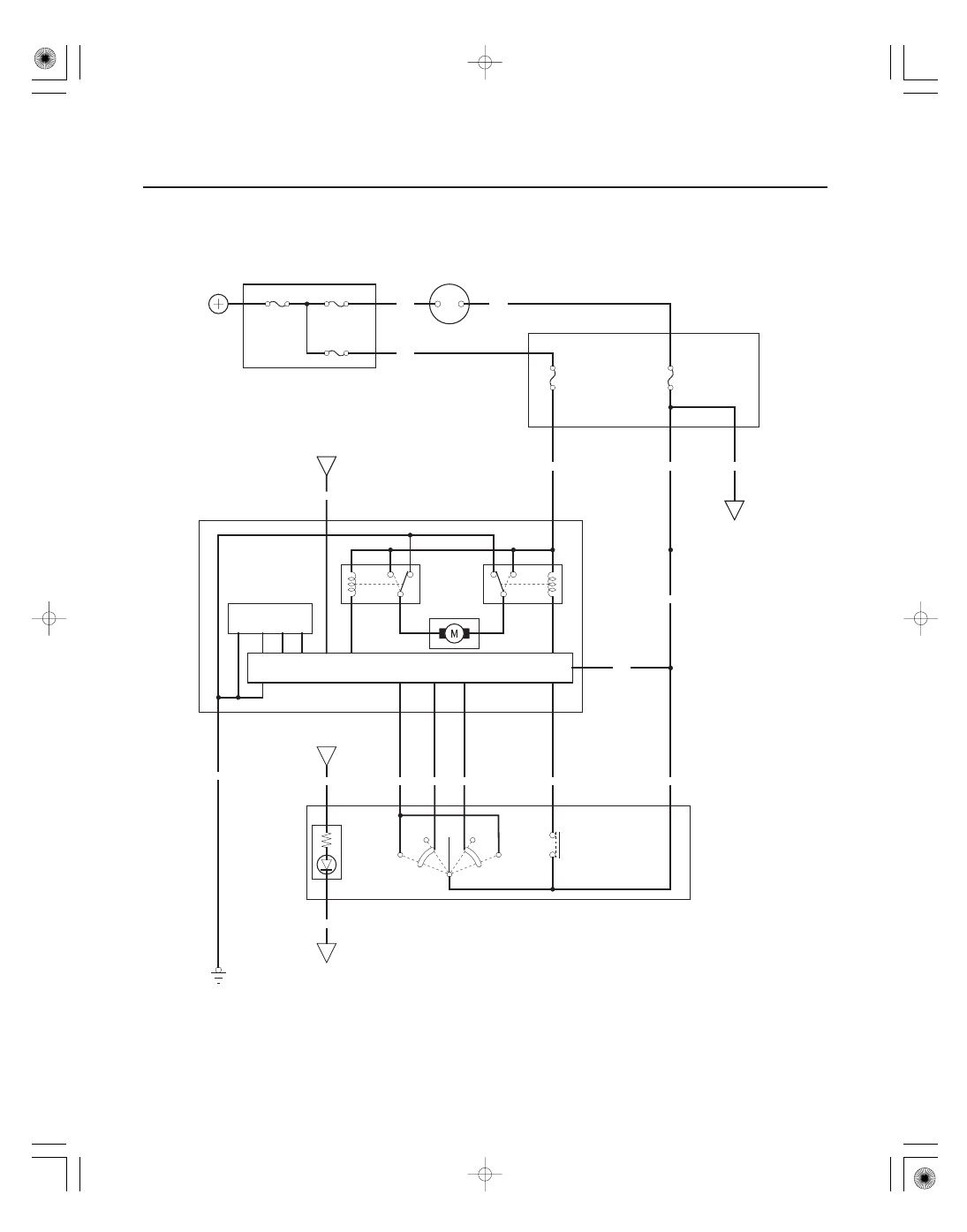

Circuit Diagram

No. 24
(20 A)

IGNITION SWITCH

BAT

IG1

WHT

BLU

No. 2 (IG) (50 A)

BATTERY

No. 1 (BAT) (100 A)

(20 A)

D2

G21

E23

K3

K7

YEL

WHT

(CLOSE)

(OPEN)

PUR

PUR

PUR

LT GRN

PUR

5

AUTO

AUTO

MOONROOF CONTROL UNIT

6

10

OPEN

CLOSE

HALL SENSOR

ECM/PCM

4

BLU

GRN

No. 4 (P/W) (40 A)

1

10

7

8

9

7

LT BLU

CPU

MOONROOF SWITCH

BLU

G503

BLK

GRY

5

6

2

9

LT GRN

4

GRN

LIGHT
(LED)

TILT

MOTOR

CLOSE

OPEN

No. 32

UNDER-HOOD FUSE/RELAY BOX

RIGHT REAR
WINDOW MOTOR

No. 14 (7.5 A) FUSE
(UNDER-DASH
FUSE/RELAY BOX)

DASH LIGHTS
BRIGHTNESS
CONTROLLER

UNDER-DASH
FUSE/RELAY BOX

IG1 HOT in ON (II)
and START (III)

H1

K2

08/08/21 14:36:04 61SNR030_220_0290

＊０１

ＳＮＲ９ＡＢＤＪ３４２００００００００ＥＡＡＴ００

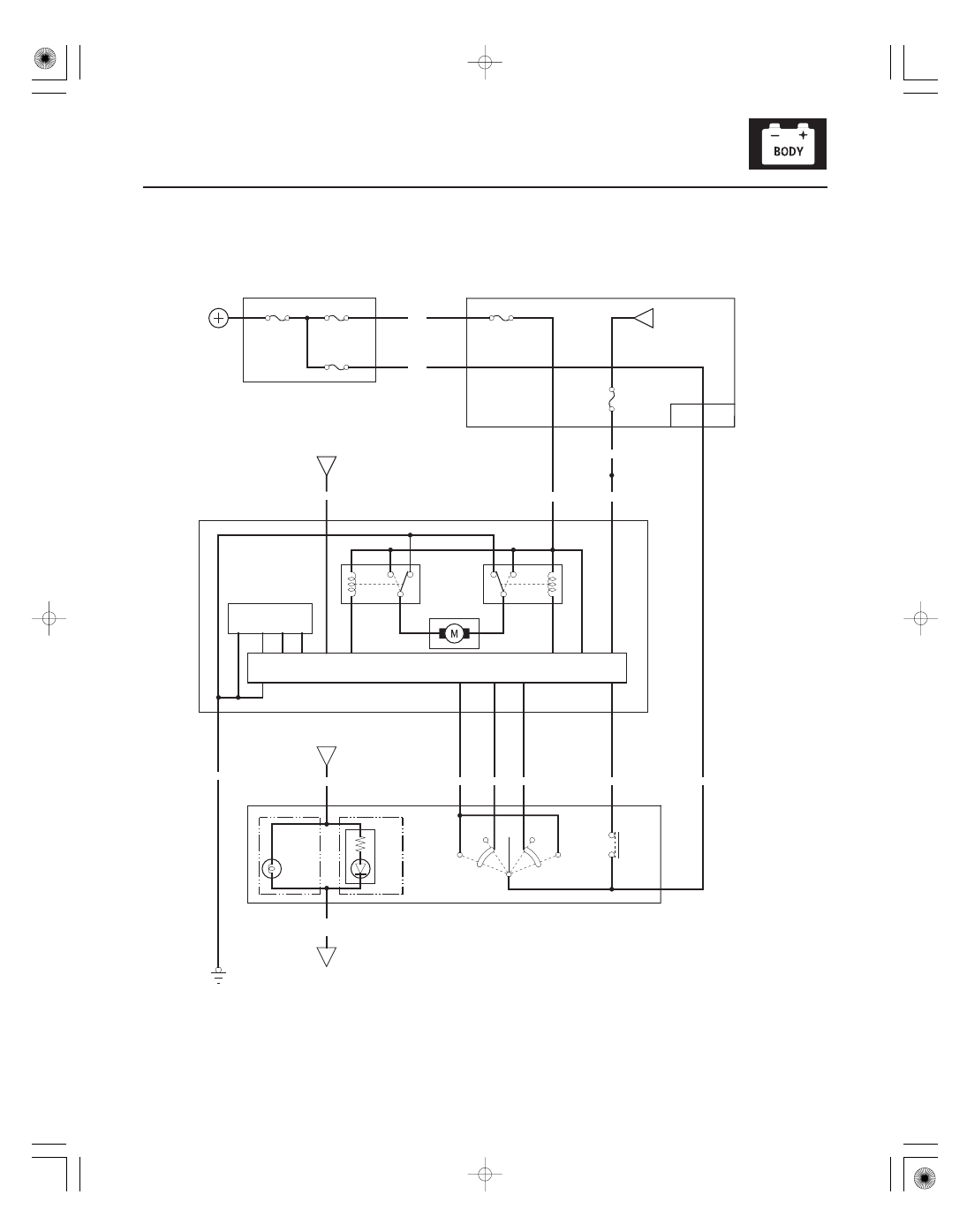

’08-09 models

22-289

BLU

No. 4 (P/W) (40 A)

BATTERY

No. 1 (BAT) (100 A)

(20 A)

G2

G21

Q1

K7

YEL

WHT

(CLOSE)

(OPEN)

WHT

PUR

LT GRN

AUTO

AUTO

MOONROOF CONTROL UNIT

6

10

OPEN

CLOSE

HALL SENSOR

ECM/PCM

4

BLU

GRN

1

10

7

8

9

5

LT BLU

CPU

ORN

G503

BLK

GRY

3

4

8

6

LT GRN

2

TILT

MOTOR

CLOSE

OPEN

No. 32

UNDER-HOOD FUSE/RELAY BOX

No. 14 (7.5 A) FUSE
(UNDER-DASH
FUSE/RELAY BOX)

DASH LIGHTS
BRIGHTNESS
CONTROLLER

K2

D4

No. 24 (20 A)

5

POWER
WINDOW
RELAY

MICU

UNDER-DASH FUSE/RELAY BOX

K3

LIGHT
(LED)

(0.84 W)

LIGHT

*1: Except TYPE S models
*2: TYPE model

No. 23 (10 A)

*2

*1

MOONROOF SWITCH

GRN*1
RED*2

08/08/21 14:36:05 61SNR030_220_0291

０１

ＳＮＲ９ＡＢ９Ｊ３４２０００４０６５１ＦＣＡＴ００

22-290

Moonroof

Moonroof Control Unit Input Test

A

B

WHT

GRN

PUR

LT BLU

LT GRN

YEL

BLK

BLU

NOTE: If the moonroof works OK manually, but will not work in AUTO, or reverses frequently (obstacle detection), do
the moonroof calibration (see page 22-287) before proceeding with the input test.

1. Turn the ignition switch to LOCK (0).

2. Remove the headliner (see page 20-84).

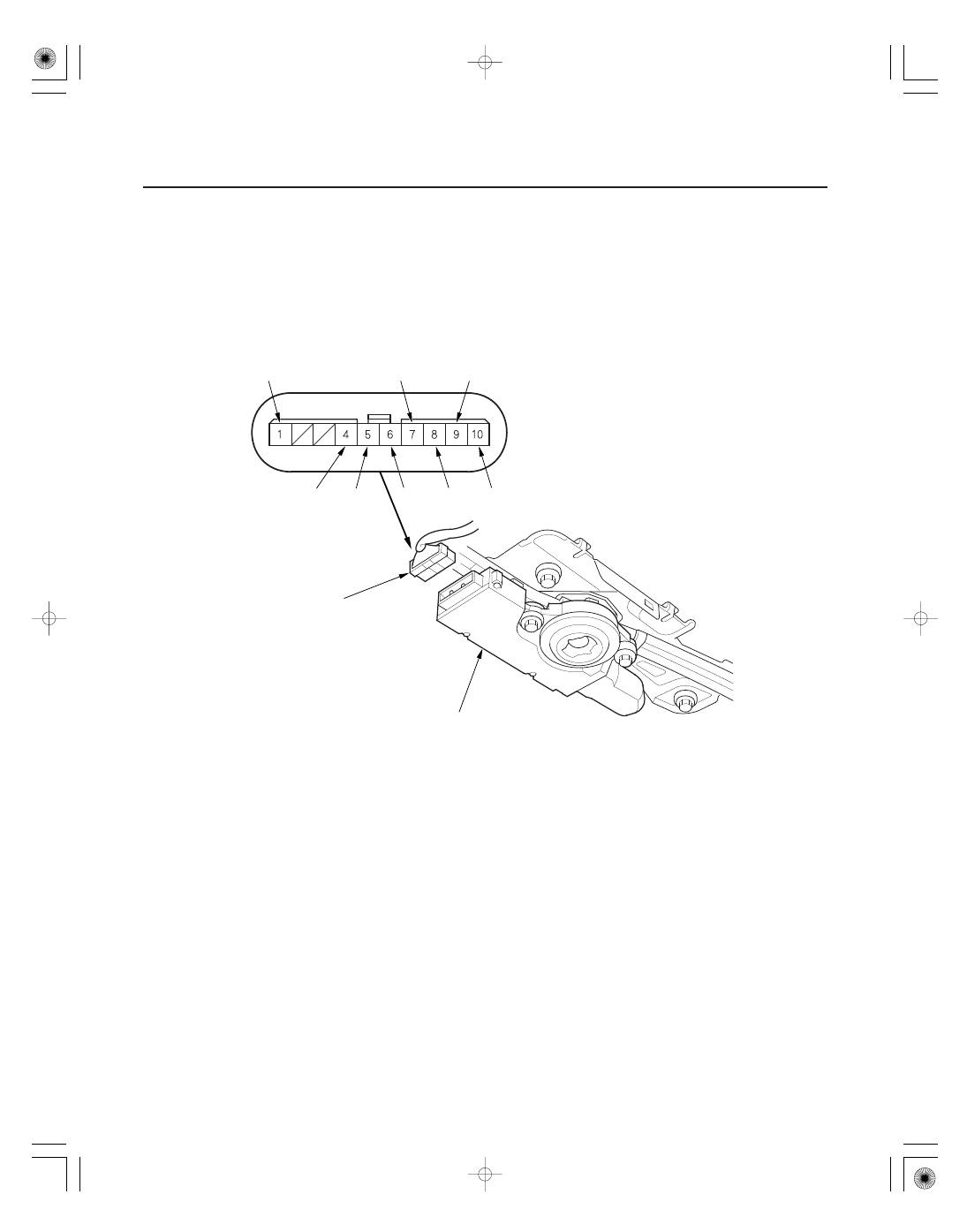

3. Disconnect the 10P connector (A) from the moonroof control unit (B).

4. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 5.

Wire side of
female terminals
