Acura CSX. Manual - part 502

―――

０１

ＳＮＲ９Ａ００Ｊ５４２２６５６２００１ＤＣＡＴ００

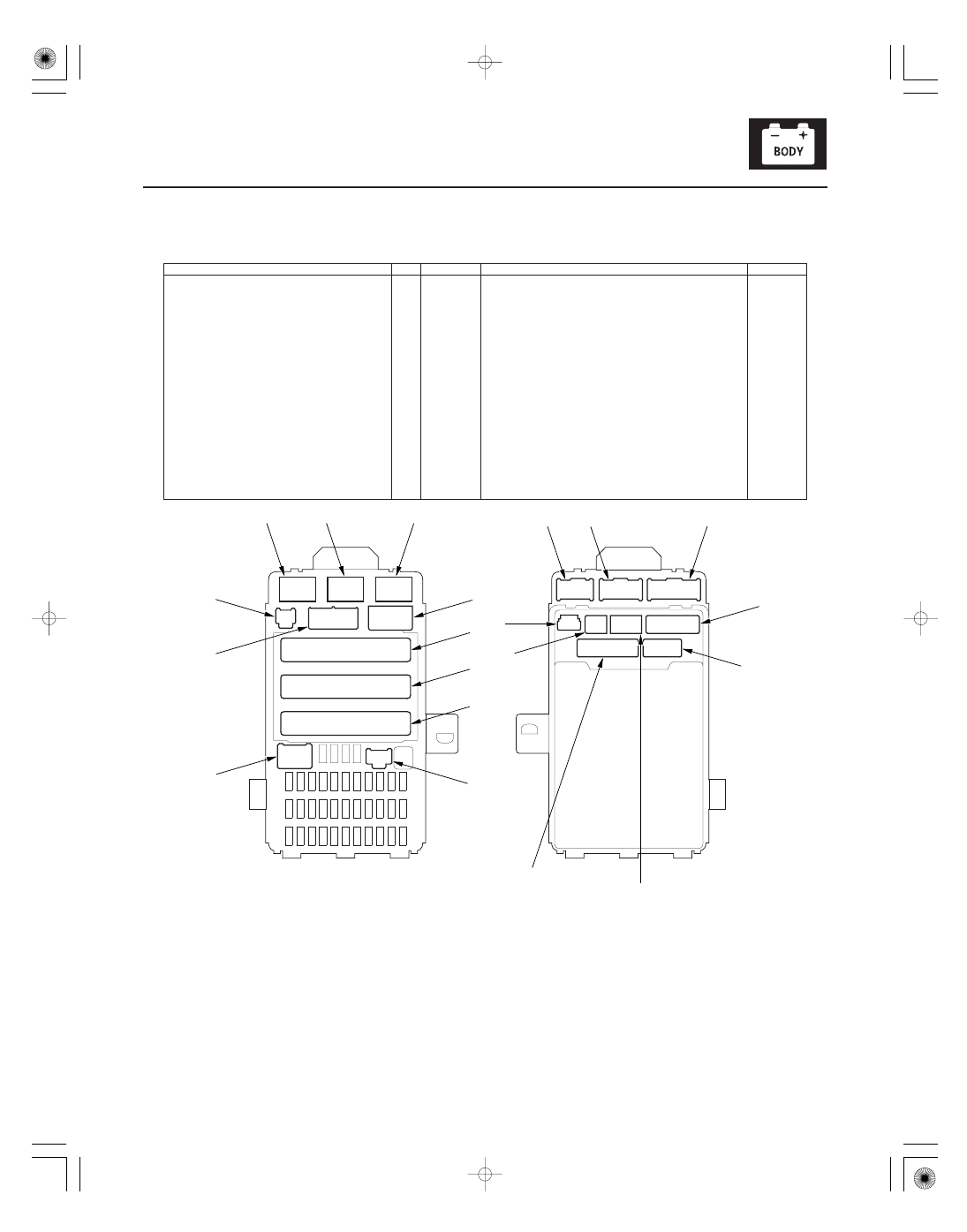

Under-dash Fuse/Relay Box

Socket

Ref

Terminal

Connects to

Notes

22-59

2

3

4

5

1

16

17

18

11

12

14

13

15

10

6

7

8

9

19

20

(View of front side)

(View of back side)

A (Optional connector)

9

6

Not used

C

10

4

Dashboard wire harness (see page 22-28)

D

4

2

Dashboard wire harness (see page 22-28)

E

5

42

Floor wire harness (see page 22-34)

F

6

34

Engine compartment wire harness (see page 22-22)

G

7

21

Engine compartment wire harness (see page 22-22)

H (MICU service check connector)

8

3

J

20

4

Dashboard wire harness (see page 22-28)

K

12

8

Dashboard wire harness (see page 22-28)

M

13

10

Dashboard wire harness (see page 22-28)

Memory erase signal (MES) connector socket

11

N

14

14

Dashboard wire harness (see page 22-28)

P

19

10

Dashboard wire harness (see page 22-28)

PGM-FI main relay 2 (FUEL PUMP)

2

4

Power window relay

1

4

Q

17

16

Dashboard wire harness (see page 22-28)

R

15

20

Dashboard wire harness (see page 22-28)

Starter cut relay

3

4

S

16

20

Dashboard wire harness (see page 22-28)

T

18

34

Dashboard wire harness (see page 22-28)

08/08/21 14:24:02 61SNR030_220_0061

―――

―――
―――

―――

ＳＮＲ９Ａ００Ｊ５４２６０４０００００ＣＢＡＴ１０

Under-hood Fuse/Relay Box

Fuse

Number

Amps

Component(s) or Circuit(s) Protected

22-60

Power Distribution

Fuse to Components Index

1

100 A
(BAT)

Battery, Power distribution

70 A

(EPS)

EPS control unit

2

50 A

(IG)

Ignition switch

80 A
60 A

(OPTION)

No. 5, No. 6, No. 7, No. 27, No. 28, No. 29, and No. 31 fuses (in the under-dash fuse/relay box)

3

30 A

(ABS MTR)

ABS modulator-control unit , VSA modulator-control unit

30 A
40 A

(ABS FSR)

ABS modulator-control unit , VSA modulator-control unit

4

50 A

(H/L)

No. 18, No. 19, No. 20, and No. 21 fuses (in the under-dash fuse/relay box)

40 A

(P/W)

No. 24, No. 25, No. 26, No. 30, No. 32, and No. 33 fuses (in the under-dash fuse/relay box), Power window relay
(in the under-dash fuse/relay box)

5

Not used

6

20 A

A/C condenser fan motor (via A/C condenser fan relay)

7

20 A

Radiator fan motor (via radiator fan relay)

8

30 A

Noise condenser (via rear window defogger relay), Rear window defogger (via rear window defogger relay)

9

40 A

Blower motor (via blower motor relay)

10

10 A

MICU (turn signal/hazard warning lights circuit)

11

15 A

A/F sensor (Sensor 1) (via PGM-FI subrelay), EVAP canister vent shut valve (via PGM-FI subrelay), PGM-FI
subrelay, No. 15 fuse (in the under-hood fuse/relay box) (via PGM-FI subrelay)

12

15 A

Brake lights, ECM/PCM, Horn, MICU

13

Not used

14

Not used

15

7.5 A

A/C condenser fan relay

16

Not used

17

15 A

Stereo amplifier

18

15 A

Ignition coil relay, Ignition coils (via Ignition coil relay)

19

15 A

CKP sensor (via PGM-FI main relay 1), CMP sensor B (via PGM-FI main relay 1), ECM/PCM, ETCS control relay,
Injectors (via PGM-FI main relay 1), PGM-FI main relay 1 (FI MAIN), PGM-FI main relay 2 (FUEL PUMP)

20

7.5 A

A/C compressor clutch (via A/C compressor clutch relay)

21

15 A

ECM/PCM (via ETCS control relay)

22

7.5 A

Ceiling light, Courtesy lights, Front individual map lights, Ignition key light, Trunk light, Vanity mirror lights

23

10 A

Audio unit , Data link connector (DLC), Gauge control module (speedo), Gauge control module (tach),
HandsFreeLink control unit , Immobilizer-keyless control unit, MICU, Moonroof switch, Navigation unit

1: ’06-07 models
2: ’08-09 models
3: ’06-07 Touring and Premium models
4: ’07 TYPE S and ’08-09 models
5: ’08-09 models
6: TYPE S model
7: Without navigation system
8: With navigation system
9: ’09 model with navigation system

1

2

3

4

3

4

3

4

6

5

7

9

8

08/08/21 14:24:02 61SNR030_220_0062

０１

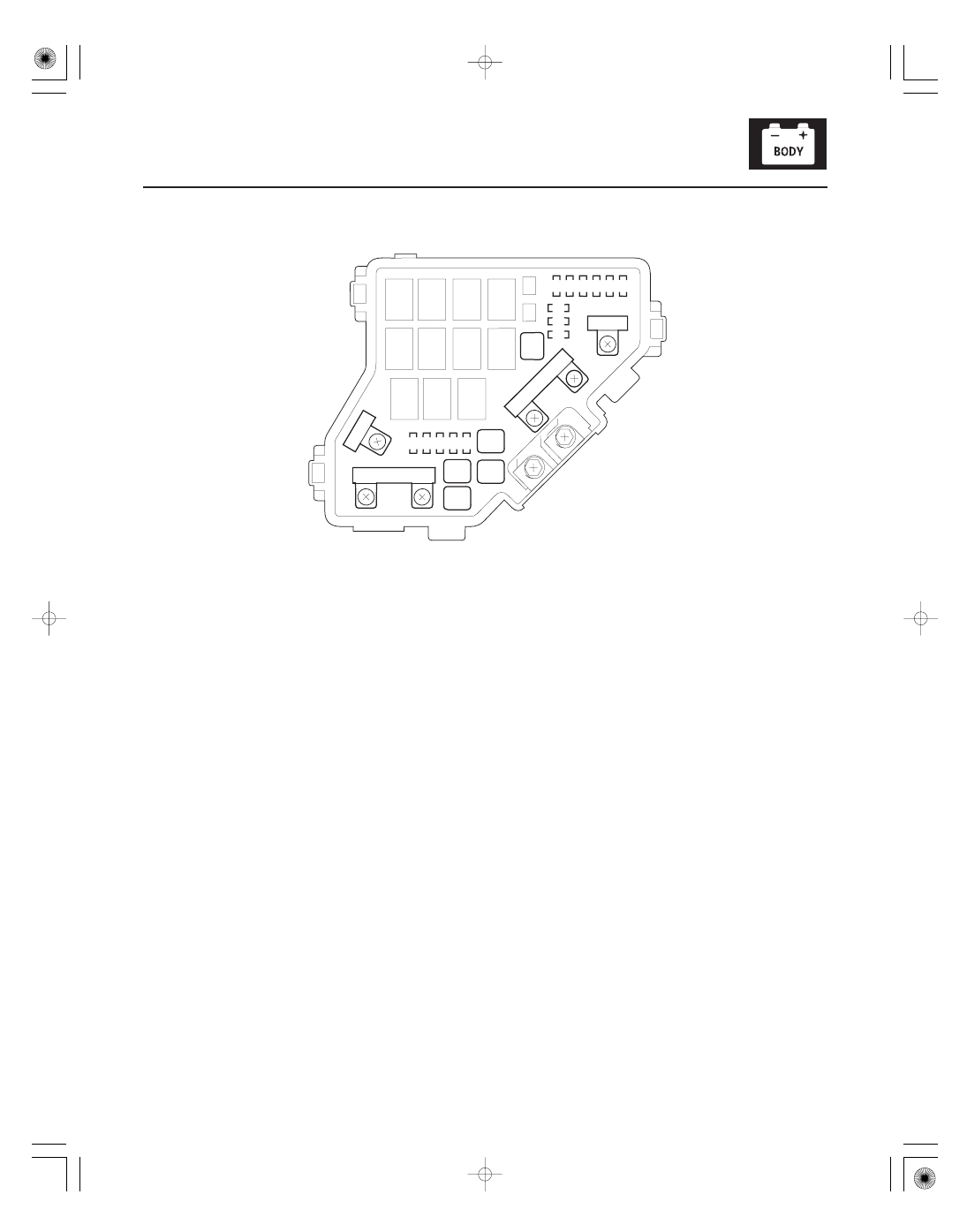

22-61

2

3

4

5

1

16

17

19

18

11

12

14 13

15

10

6

7

8

9

20

21

22

23

08/08/21 14:24:02 61SNR030_220_0063

―――
―――

＋
＋

―――

Under-dash Fuse/Relay Box

Fuse

Number

Amps

Component(s) or Circuit(s) Protected

22-62

Power Distribution

1

7.5 A

Power mirror switch light

2

15 A

ECM/PCM, Fuel pump (via PGM-FI main relay 2), Immobilizer-keyless control unit

3

10 A

Alternator, CMP sensor A, ECM/PCM (via brake pedal position switch), ELD, EVAP canister purge valve, MAF
sensor/IAT sensor, Reverse lockout solenoid , Secondary HO2S (sensor 2)

4

7.5 A

ABS modulator-control unit , EPS control unit, VSA modulator-control unit , Yaw rate-lateral acceleration
sensor

5

15 A

Seat heaters (via seat heater relays)

6

20 A

Fog light relay, Fog lights (via fog light relay)

7

Not used

8

Not used

9

7.5 A

ODS unit, Passenger’s airbag cutoff indicator, SRS unit

10

7.5 A

Back-up light (M/T), Gauge control module (speedo), Gauge control module (tach), MICU, Shift lock solenoid
(A/T), TPMS control unit

11

10 A

SRS unit

12

10 A

Right headlight (high beam)

13

10 A

Left headlight (high beam)

14

7.5 A

Audio unit light , Climate control unit light, Dash lights brightness controller and odometer select/reset switch
light, Driver’s footwell light , Driver’s seat heater switch light, Glove box light, Hazard warning switch light,
Moonroof switch light, Navigation unit , Park pin switch light (A/T), Passenger’s airbag cutoff indicator light,
Passenger’s footwell light , Passenger’s seat heater switch light, Steering wheel switches light (via cable reel),
VSA OFF switch light

15

7.5 A

Parking lights, Taillights, License plate lights, Side marker lights

16

10 A

Right headlight (low beam)

15 A

Right HID unit

17

10 A

Left headlight (low beam)

15 A

Left HID unit

18

20 A

MICU (

B H/L HI)

19

15 A

MICU (

B SMALL LT)

20

Not used

1: ’06-07 Touring and Premium models
2: ’07 TYPE S and ’08-09 models
3: ’08-09 models
4: TYPE S model
5: With HID
6: Without HID
7: TYPE S and ’08 Premium and ’09 models
8: Without navigation system
9: With navigation system

4

1

2

2

7

3

8

4

9

4

6

5

6

5

08/08/21 14:24:03 61SNR030_220_0064
