22-7

Relay and Control Unit Locations

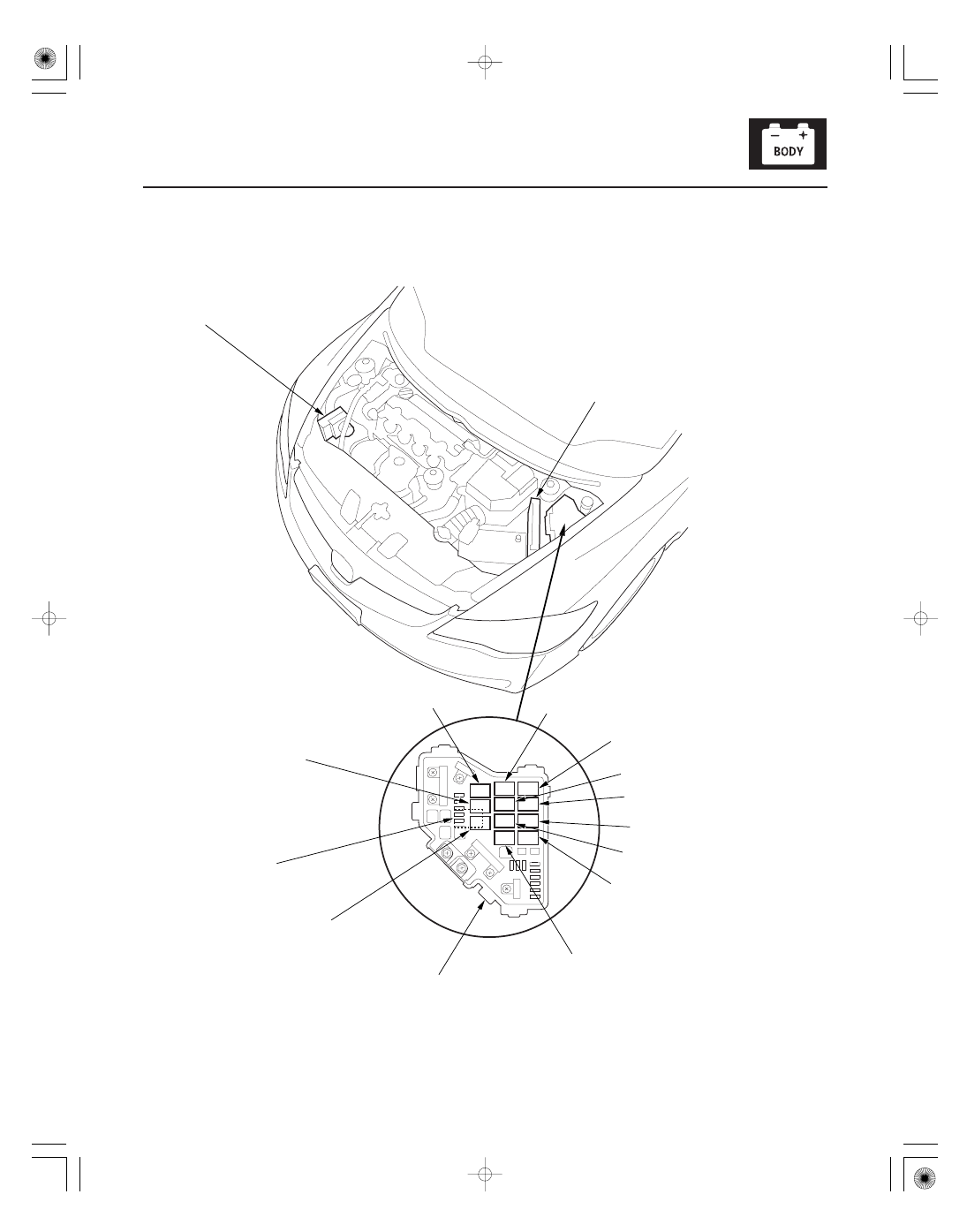

Engine Compartment

ABS MODULATOR-CONTROL UNIT
(’06-07 Touring and Premium models) or
VSA MODULATOR-CONTROL UNIT
(’07 TYPE S and ’08-09 models)

ECM/PCM

A/C CONDENSER FAN RELAY

FAN CONTROL RELAY

BLOWER MOTOR RELAY

POWER MIRROR DEFOGGER RELAY

PGM-FI SUBRELAY

REAR WINDOW DEFOGGER RELAY

IGNITION COIL RELAY

A/C COMPRESSOR CLUTCH RELAY

UNDER-HOOD FUSE/RELAY BOX

PGM-FI MAIN RELAY 1
(FI MAIN)

RADIATOR FAN RELAY

ELECTRONIC THROTTLE CONTROL
SYSTEM (ETCS) CONTROL RELAY

ELECTRICAL LOAD DETECTOR (ELD)

08/08/21 14:22:06 61SNR030_220_0009

＊０２

ＳＮＲ９Ａ００Ｊ５４２００００００００ＤＥＡＴ２０

22-8

Relay and Control Unit Locations

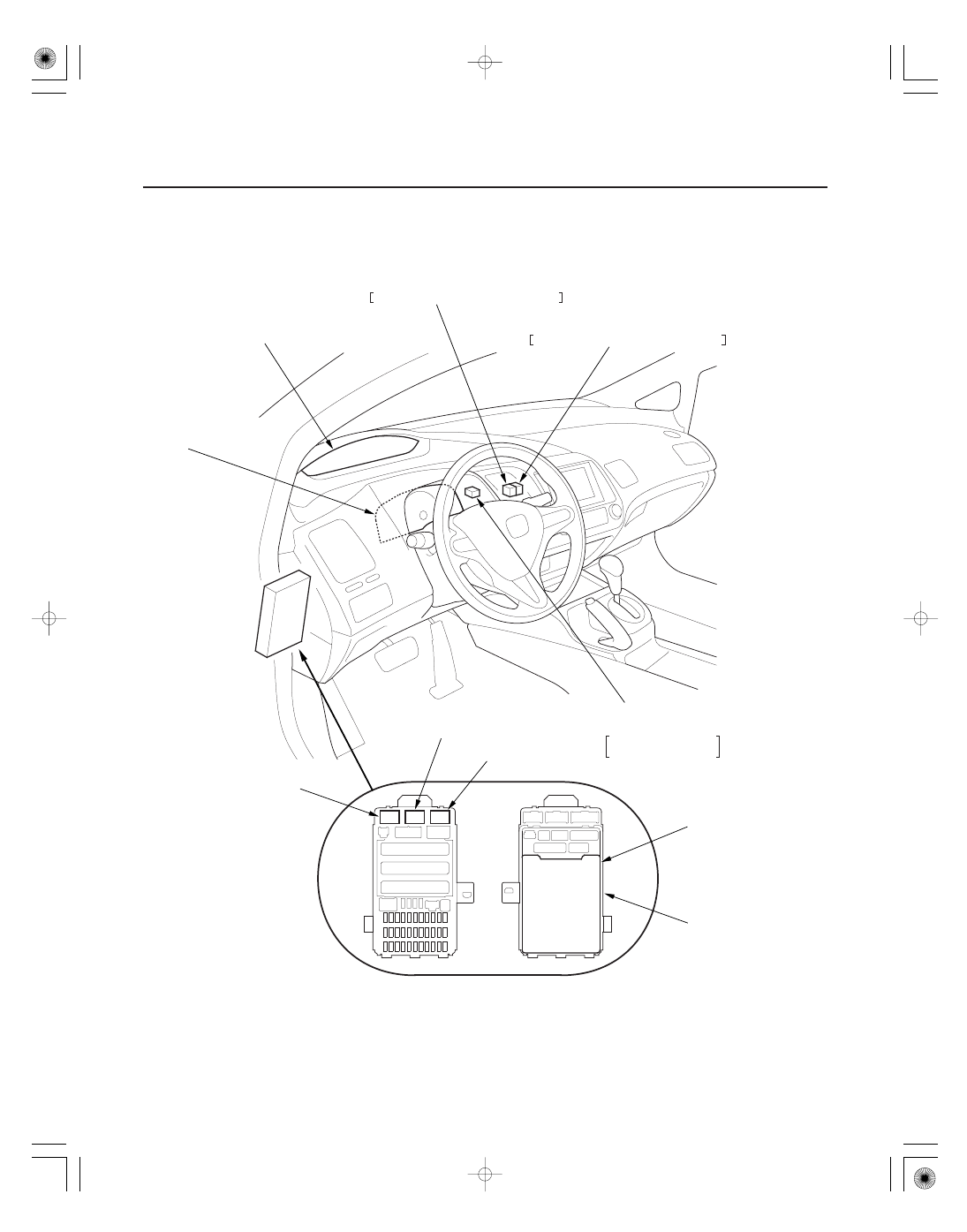

Dashboard

GAUGE CONTROL
MODULE (TACH)

GAUGE CONTROL MODULE
(SPEEDO)

POWER WINDOW RELAY

PGM-FI MAIN RELAY 2
(FUEL PUMP)

STARTER CUT RELAY

MICU

UNDER-DASH FUSE/
RELAY BOX

View of front side

View of rear side

FRONT ACCESSORY POWER SOCKET RELAY

CONSOLE ACCESSORY POWER SOCKET RELAY

FOG LIGHT RELAY
(TYPE S and ’08 PREMIUM

and ’09 models)

Wire colors: BLU, WHT, BLK, and PUR

Wire colors: YEL, GRN, BLK, and PUR

Wire colors: PNK,
WHT, ORN, and WHT

08/08/21 14:22:06 61SNR030_220_0010

＊０３

22-9

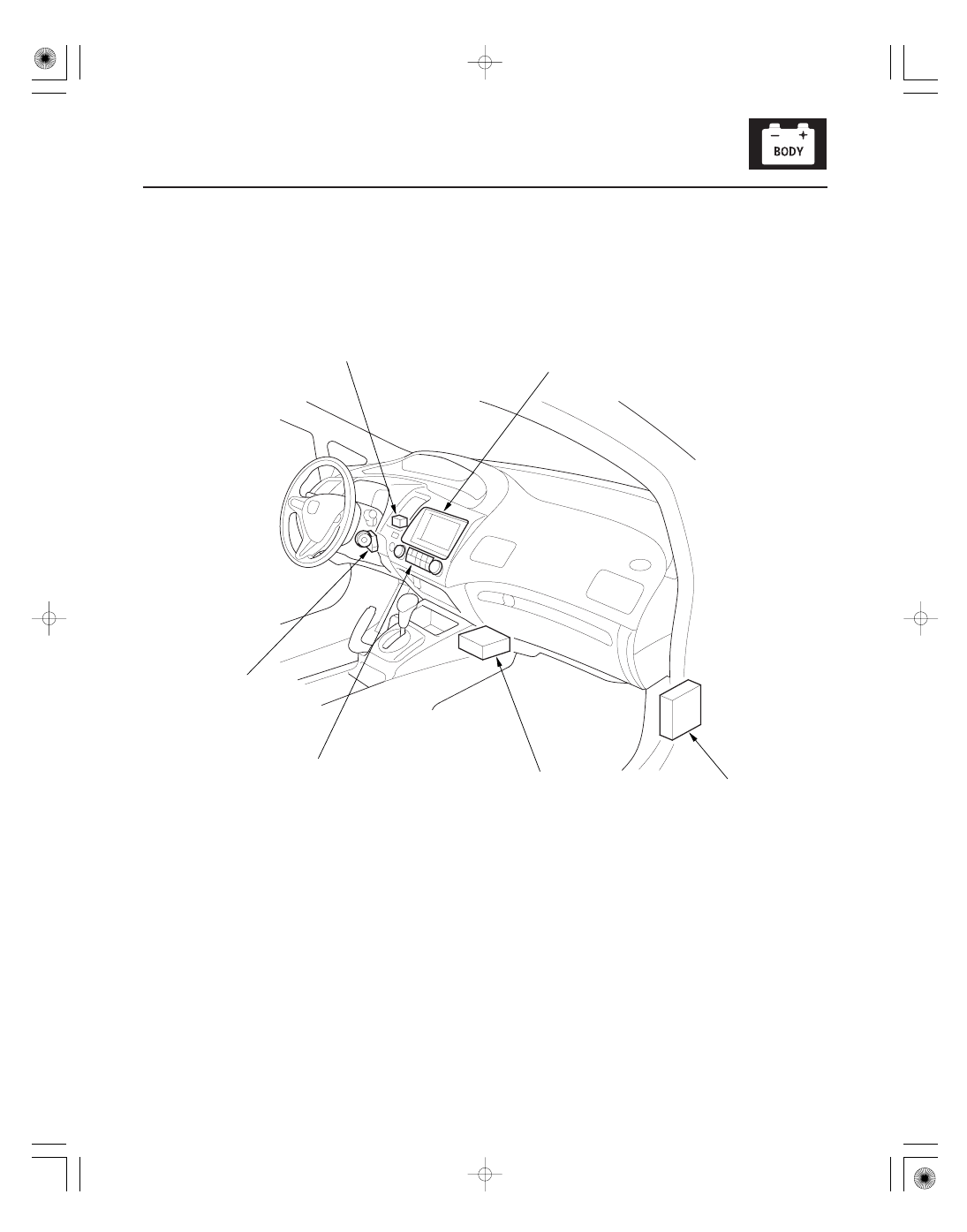

SRS UNIT

CLIMATE CONTROL UNIT

IMMOBILIZER-KEYLESS
CONTROL UNIT
(With built-in receiver)

EPS CONTROL UNIT

AUDIO UNIT or
NAVIGATION UNIT

TPMS CONTROL UNIT
(’08-09 models)

08/08/21 14:22:06 61SNR030_220_0011

＊０４

ＳＮＲ９Ａ００Ｊ５４２００００００００ＤＥＡＴ３７

22-10

Relay and Control Unit Locations

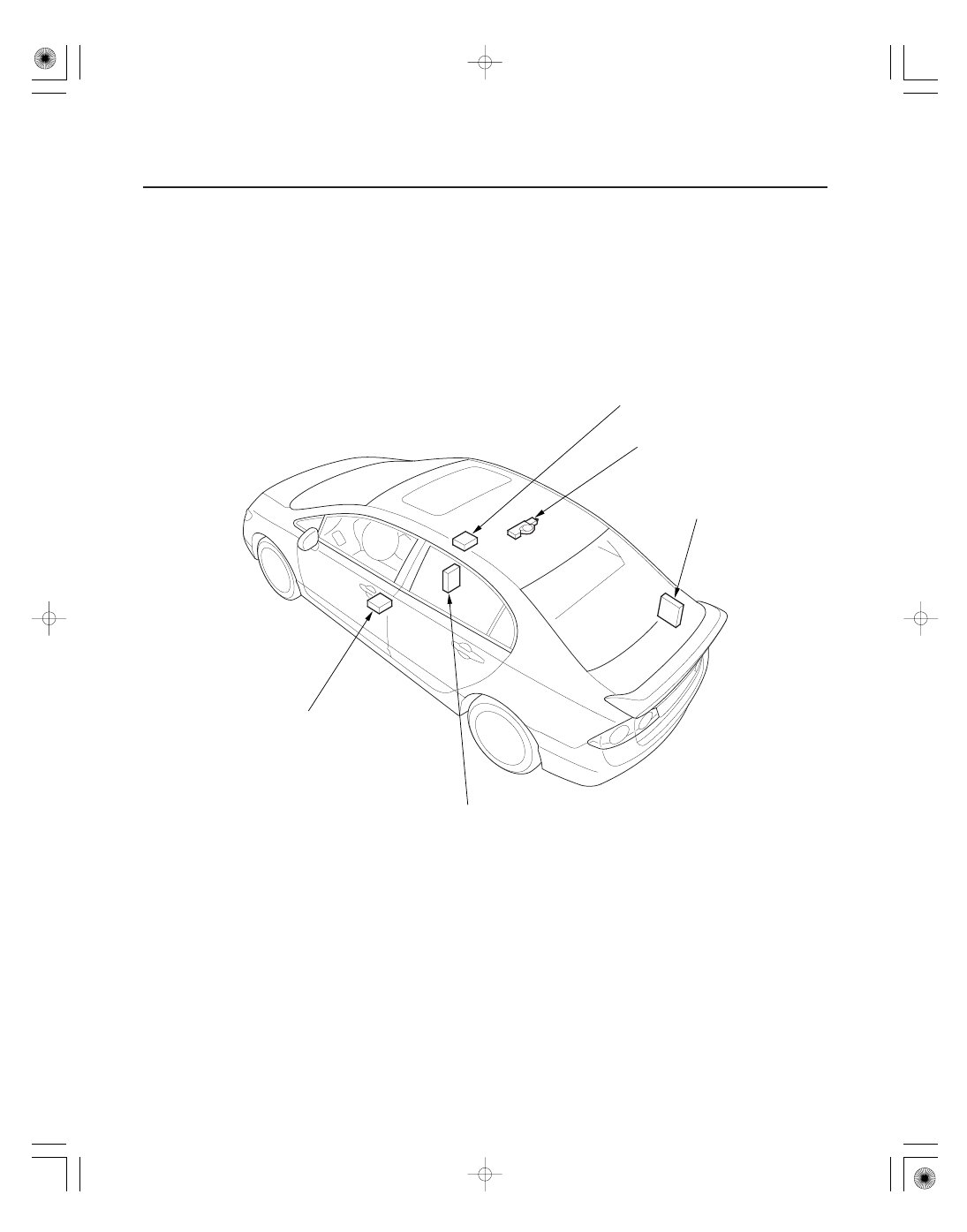

Roof and Floor

STEREO AMPLIFIER
(’08-09 TYPE S model)

MOONROOF CONTROL
UNIT/MOTER

USB ADAPTER
(’09 model)

XM RECEIVER
(’08-09 TYPE S model)

HANDSFREELINK CONTROL UNIT
(’09 model with navigation system)
