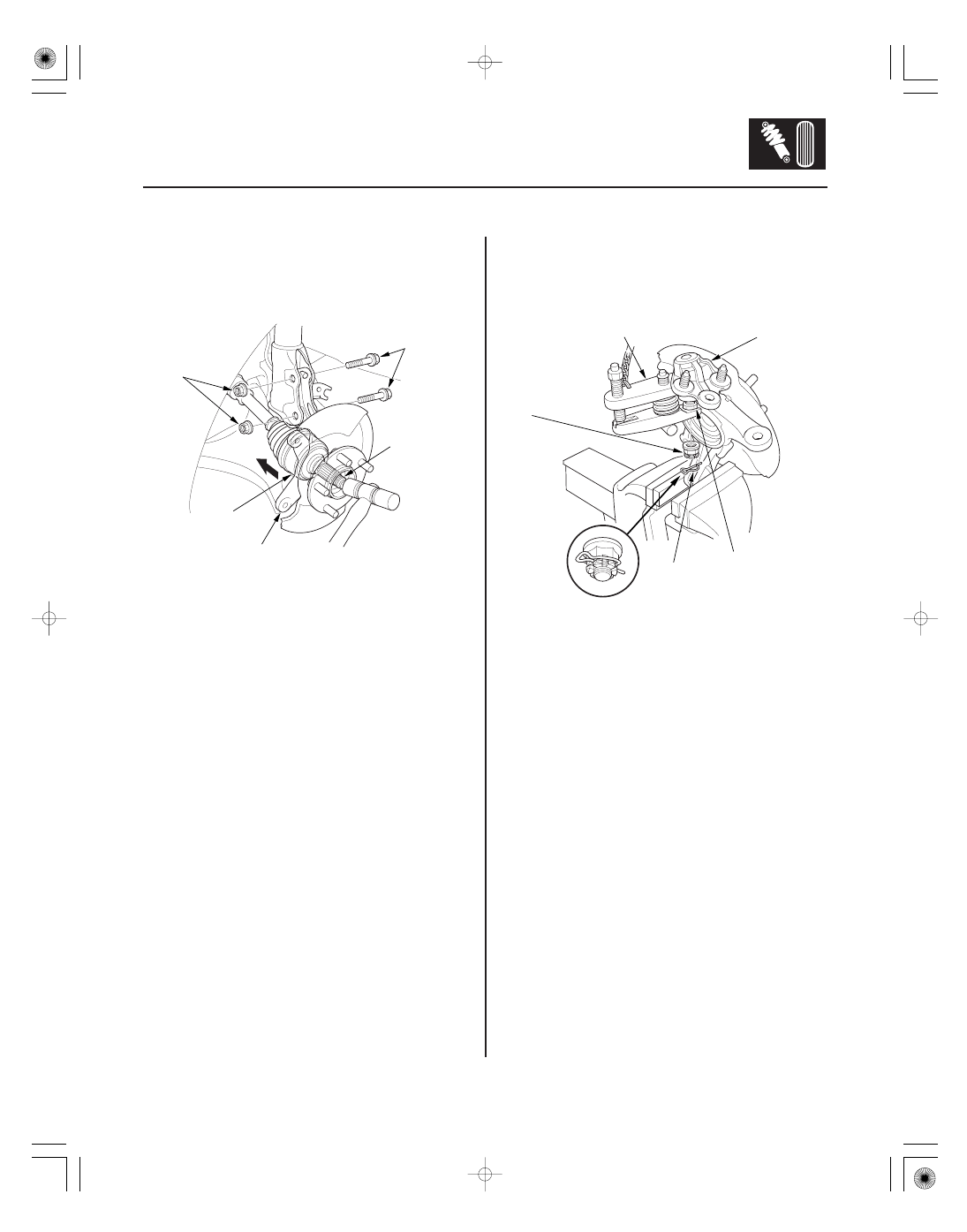

13. Remove the damper pinch bolts (A) and the self-

locking nuts (B) from the damper.

NOTE: Use new damper pinch bolts and new self-
locking nuts during reassembly.

14. Remove the driveshaft outboard joint (C) from the

knuckle (D) by tapping the driveshaft end (E) with a
soft face hammer while drawing the hub outward,
then remove the knuckle.

NOTE:

• Do not pull the driveshaft end outward. The

driveshaft inboard joint may come apart.

• During installation, apply grease to the mating

surfaces of the wheel bearing and the driveshaft
outboard joint (see step 1 on page 16-20).

15. Remove the lock pin (A) from the lower ball joint,

then remove the castle nut (B).

NOTE: During installation, install a lock pin as
shown after tightening the new castle nut.

16. Disconnect the lower ball joint (C) from the knuckle

using the ball joint thread protector and the ball
joint remover (see page 18-12).

Replace.

Replace.

Replace.

08/08/21 14:56:51 61SNR030_180_0017

０６

０８

Wheel Bearing Replacement

18-18

Front Suspension

A

B

C

Except Type S model:
07GAF-SE00100
Type S model:
07GAF-SD40100

C

Press

D

D

A

B

C

Except Type S model:
07GAF-SE00100
Type S model:
07GAF-SD40100

Press

17. Install the knuckle/hub in the reverse order of

removal, and note these items:

• First install all of the components, and lightly

tighten the bolts and the nuts, then raise the
suspension to load it with the vehicle’s weight
before fully tightening to the specified torque
values.

• Be careful not to damage the ball joint boot when

connecting the knuckle.

• Before connecting the lower ball joint to the

knuckle, degrease the threaded section and the
tapered portion of the ball joint pin, the ball joint
connecting hole, the threaded section, and the
mating surfaces of the castle nut.

• Torque the castle nut to the lower torque

specification, then tighten it only far enough to
align the slot with the ball joint pin hole. Do not
align the castle nut by loosening it.

• Use a new spindle nut during reassembly.
• Before installing the spindle nut, apply a small

amount of engine oil to the seating surface of the
nut. After tightening, use a drift to stake the
spindle nut shoulder against the driveshaft.

• Before installing the brake disc, clean the mating

surfaces of the front hub and the inside of the
brake disc.

• Before installing the wheel, clean the mating

surfaces of the brake disc and the inside of the
wheel.

18. Check the wheel alignment, and adjust it if

necessary (see page 18-5).

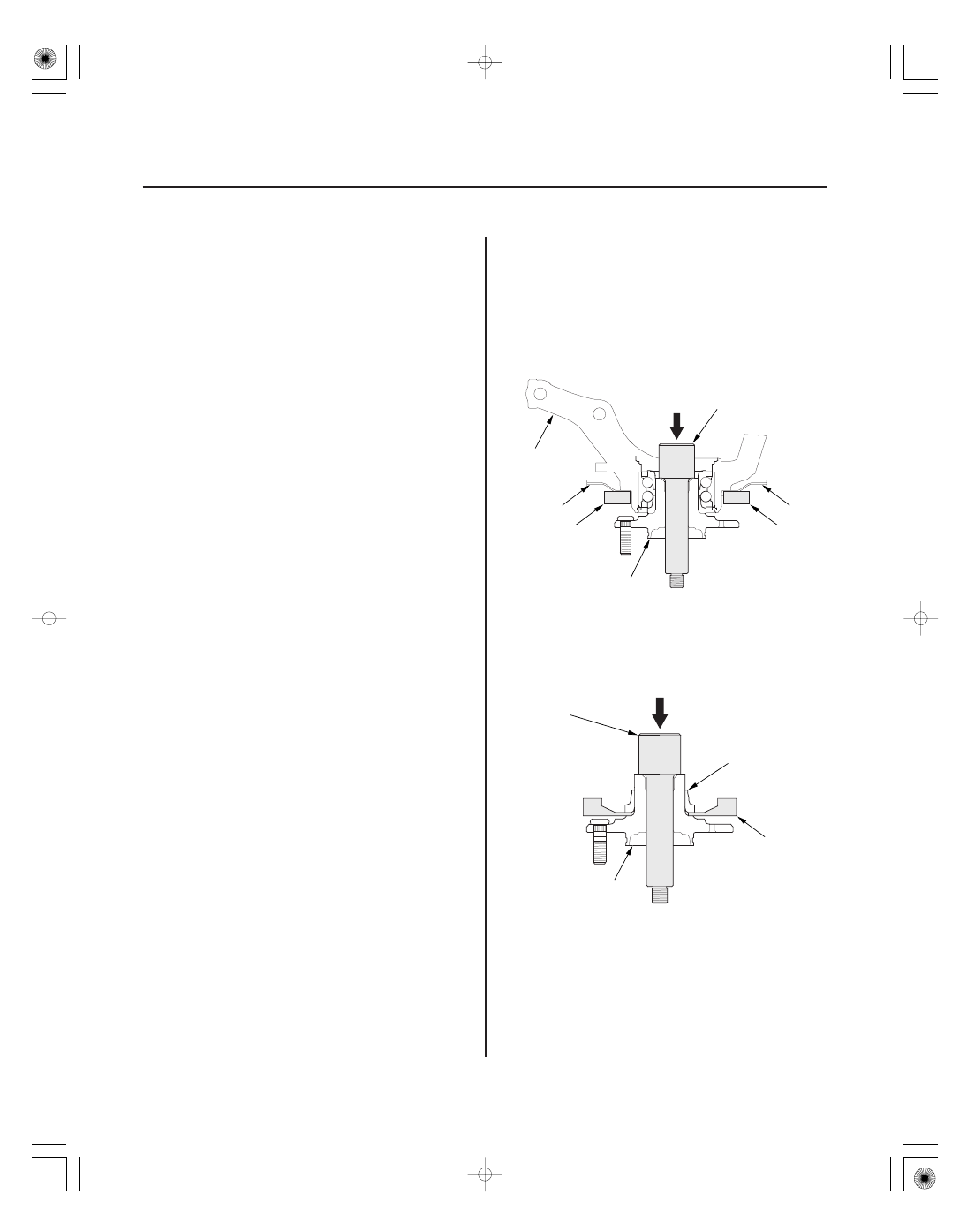

1. Separate the hub (A) from the knuckle (B) using the

hub dis/assembly tool and a hydraulic press. Hold
the knuckle with the attachment (C) of the hydraulic
press or equivalent tool. Be careful not to damage
or deform the splash guard (D). Hold onto the hub
to keep it from falling when pressed clear.

2. Press the wheel bearing inner race (A) off of the

hub (B) using the hub dis/assembly tool, a
commercially available bearing separator (C), and a
press.

08/08/21 14:56:51 61SNR030_180_0018

１３

１４

＊０２

18-19

5 x 0.8 mm

A

B

C

A

07749-0010000

B

Press

07746-0010500

B

E

Press

07965-SD90100

A

C

D

07GAD-SD40101

INSIDE

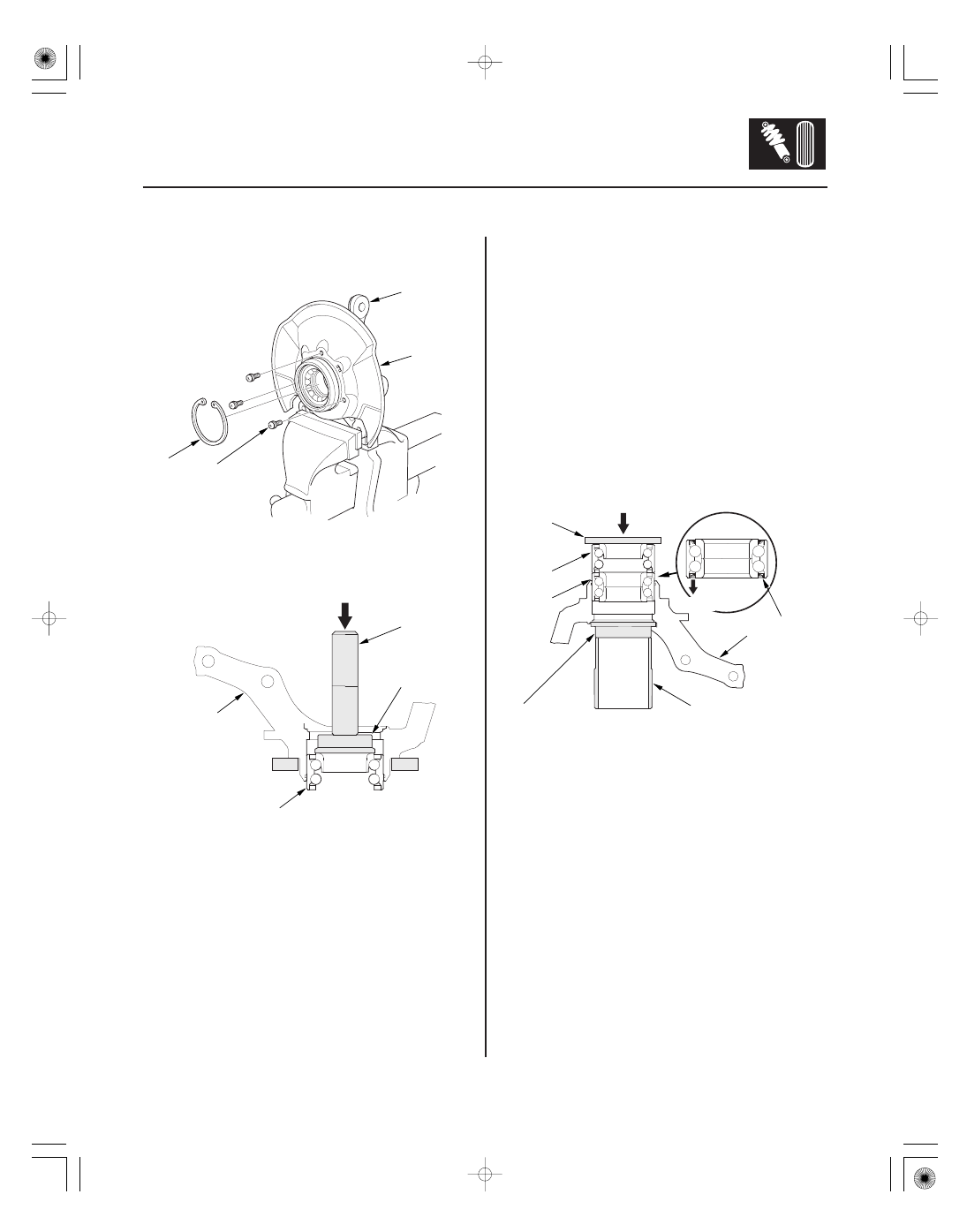

3. Remove the splash guard (A) and the snap ring (B)

from the knuckle (C).

4. Press the wheel bearing (A) out of the knuckle (B)

using the attachment, the driver handle, and a
press.

5. Wash the knuckle and the hub thoroughly in high

flash point solvent before reassembly.

6. Press a new wheel bearing (A) into the knuckle (B)

using the old bearing (C), a steel plate (D), the
attachment, the support base, and a press.

NOTE:

• Install the wheel bearing with the wheel speed

sensor magnetic encoder (E) (brown color)
toward the inside of the knuckle.

• Remove any oil, grease, dust, metal debris, and

other foreign material from the encoder surface.

• Keep all magnetic tools away from the encoder

surface.

• Be careful not to damage the encoder surface

when you insert the wheel bearing.

08/08/21 14:56:52 61SNR030_180_0019

１２

１１

０１

ＳＮＲ９Ａ００Ｂ２０２０００１４２００ＫＢＡＴ００

Special Tools Required

18-20

18-20

Front Suspension

Lower Ball Joint Replacement

D
5 x 0.8 mm
6 N·m
(0.6 kgf·m, 4 lbf·ft)

C

A

B

A

Press

07746-0010500

B

07749-0010000

C

07965-SD90100

B
12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

C
12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

A

D
12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

E

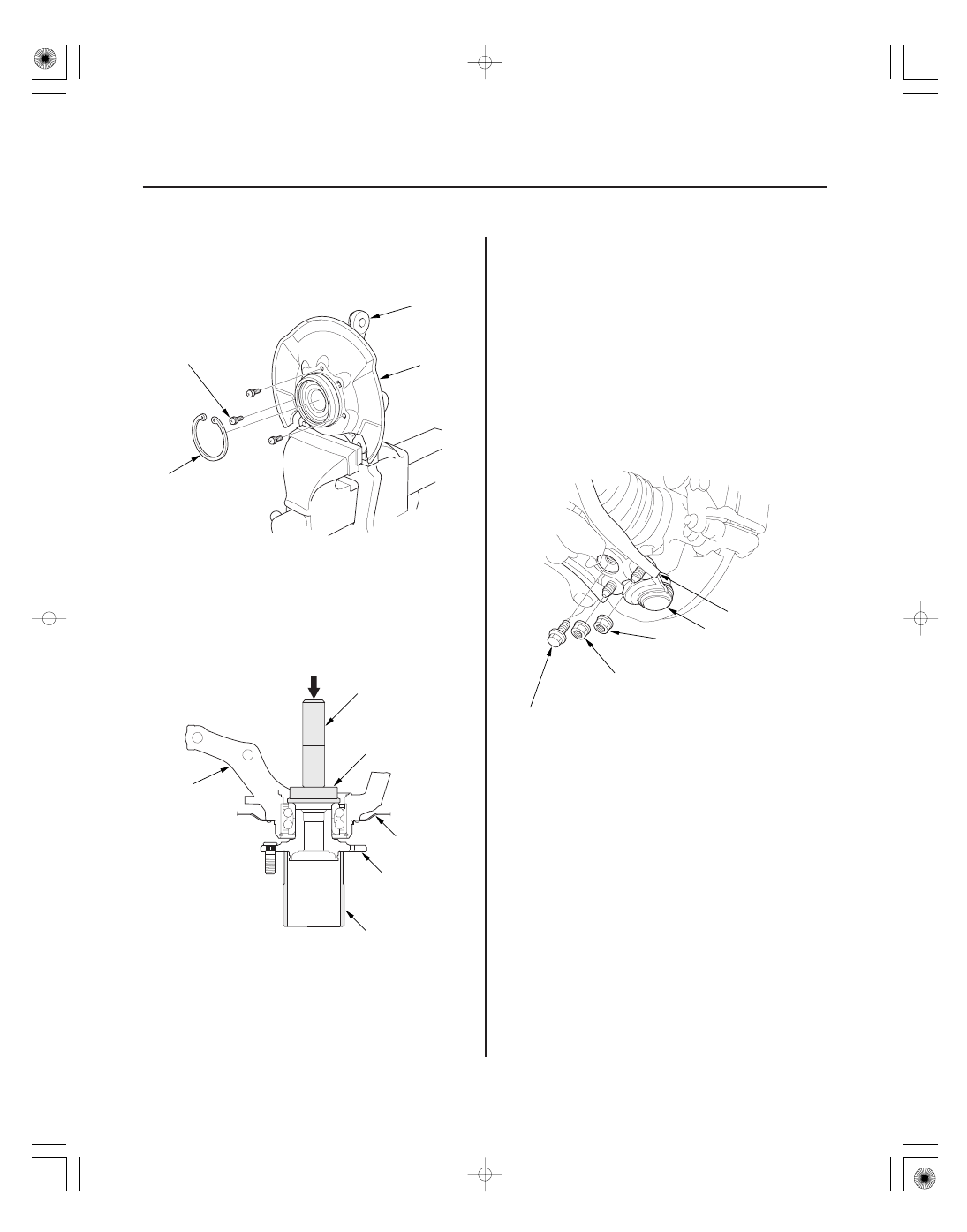

7. Install the snap ring (A) securely in the knuckle (B).

8. Install the splash guard (C), and tighten the screws

(D) to the specified torque value.

9. Install the hub (A) onto the knuckle (B) using the

attachment, the driver handle, the support base,
and a hydraulic press. Be careful not to damage the
splash guard (C).

• Ball joint remover, 32 mm 07MAC-SL0A102
• Ball joint thread protector, 14 mm 071AF-S3VA000

1. Remove the front wheel.

2. Remove the flange bolt and the self-locking nuts

from the lower arm (A).

NOTE: During installation, install the new flange
bolt and the new self-locking nuts. After lightly
tightening all three fasteners, tighten them to the
specified torque in the following order; the nut on
the front (B), the nut on the rear (C), then the bolt
(D).

3. Disconnect the lower ball joint (E) from the lower

arm.

Replace.

Replace.

Replace.
