14-294

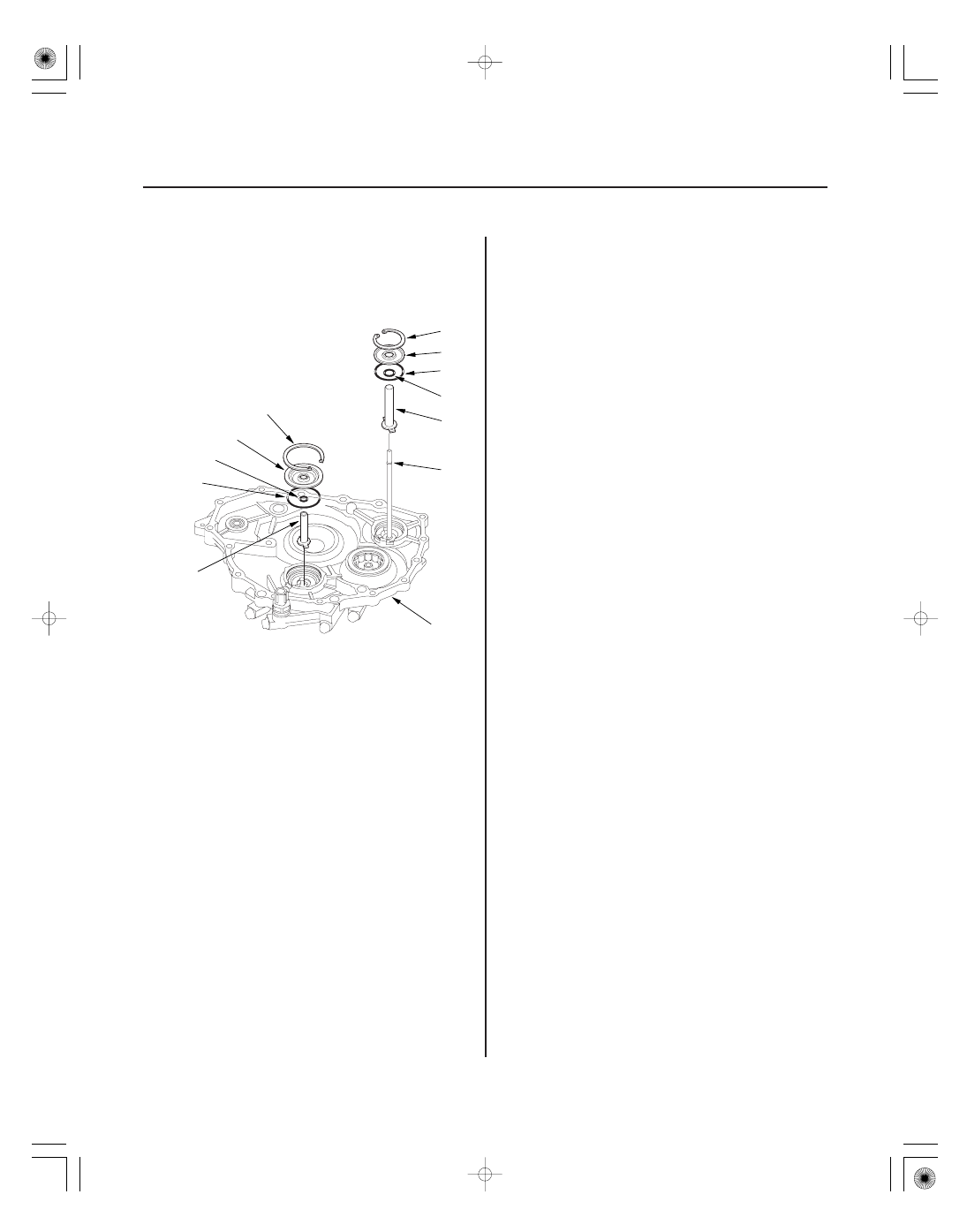

Transmission End Cover

ATF Feed Pipe Replacement

A

C

G

F

E

D

A

C

F

G

B

B

1. Remove the snap rings (A), the ATF feed pipes (B),

and the feed pipe flanges (C) from the end cover (D).

NOTE: Replace the end cover, if the 1st clutch ATF
feed pipe (E) replacement is required.

2. Install new O-rings (F) over the ATF feed pipes.

3. Install the ATF feed pipes in the end cover by

aligning the feed pipe tabs with the indentations in
the end cover.

4. Install new O-rings (G) in the end cover, then install

the feed pipe flanges over the ATF feed pipes.

5. Secure the ATF feed pipes and the feed pipe

flanges with the snap rings.

08/08/21 14:50:14 61SNR030_140_0296

０１

ＳＮＲ９ＡＡ１Ｅ１０４１０４５９８０１ＫＡＡＴ００

14-295

Transmission Housing

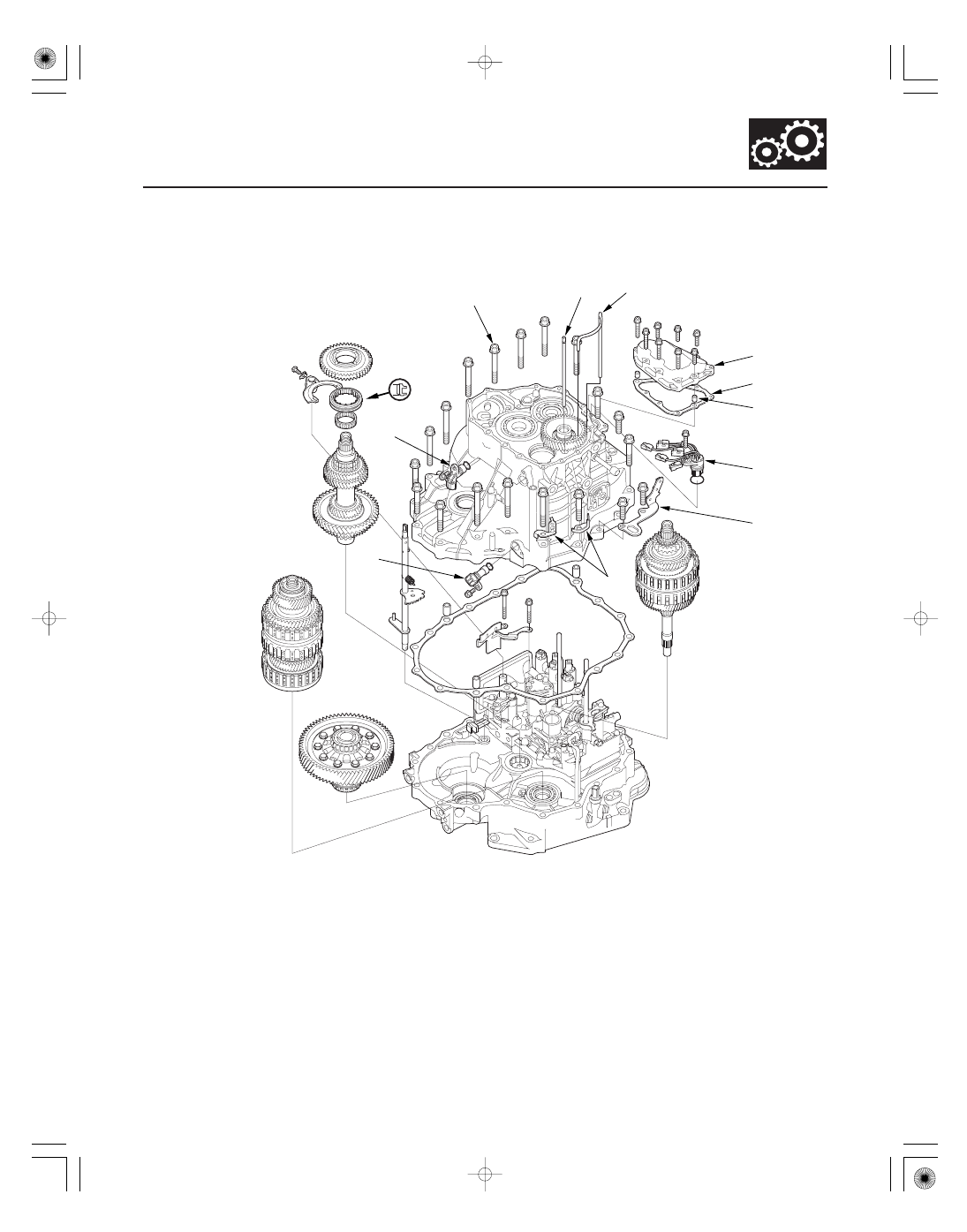

Housing and Shaft Assembly Removal

A

B

C

D

E

F

G

H

I

J

K

1. Remove the ATF feed pipe (A) from the idler gear shaft, and remove the ATF lubrication pipe (B) from the

transmission housing.

2. Remove the shift solenoid valve cover (C), the dowel pins (D), and the gasket (E).

3. Disconnect the connectors from the shift solenoid valves, and remove the shift solenoid wire harness (F).

4. Remove the input shaft (mainshaft) speed sensor (G) and the output shaft (countershaft) speed sensor (H).

5. Remove the transmission housing mounting bolts (19 bolts) (I), the transmission hanger (J) and the harness

clamp brackets (K).

08/08/21 14:50:15 61SNR030_140_0297

０２

０３

０４

０５

14-296

Transmission Housing

C

A

B

A

B

A

B

C

A

B

C

D

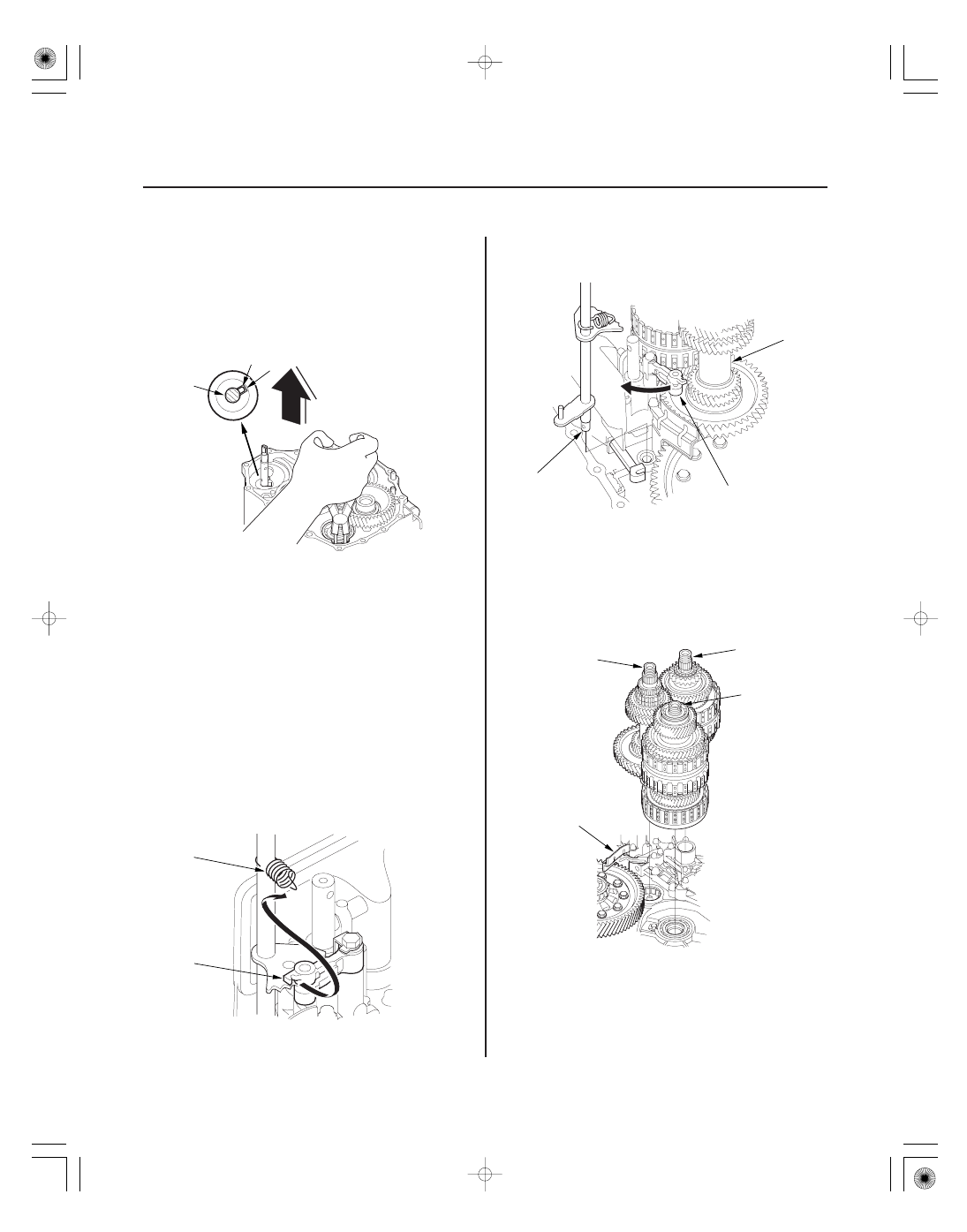

6. Align the spring pin (A) on the selector control shaft

(B) with the transmission housing groove (C) by
turning the selector control shaft with the control
lever.

NOTE: Do not squeeze the end of the selector
control shaft tips together when turning the shaft.

7. Use snap ring pliers to expand the snap ring of the

secondary shaft bearing. Then lift the transmission
housing. Release the snap ring pliers and remove
the transmission housing.

8. Remove the countershaft reverse gear and the

needle bearing.

9. Remove the lock bolt securing the shift fork, then

remove the shift fork with the reverse selector
together.

10. Remove the control lever from the selector control

shaft.

11. Unlock the detent spring (A) from the detent arm

(B).

12. Remove the selector control shaft (A) from the

torque converter housing.

13. Turn the detent arm (B) away from the

countershaft (C).

14. Remove the mainshaft subassembly (A), the

countershaft subassembly (B) and the secondary
shaft subassembly (C) together. Do not bump the
countershaft on the baffle plate (D).

15. Remove the baffle plate.

16. Remove the differential assembly.

08/08/21 14:50:16 61SNR030_140_0298

０１

０２

ＳＮＲ９ＡＡ１Ｅ１０４１１２３９５１１ＫＡＡＴ００

Special Tools Required

14-297

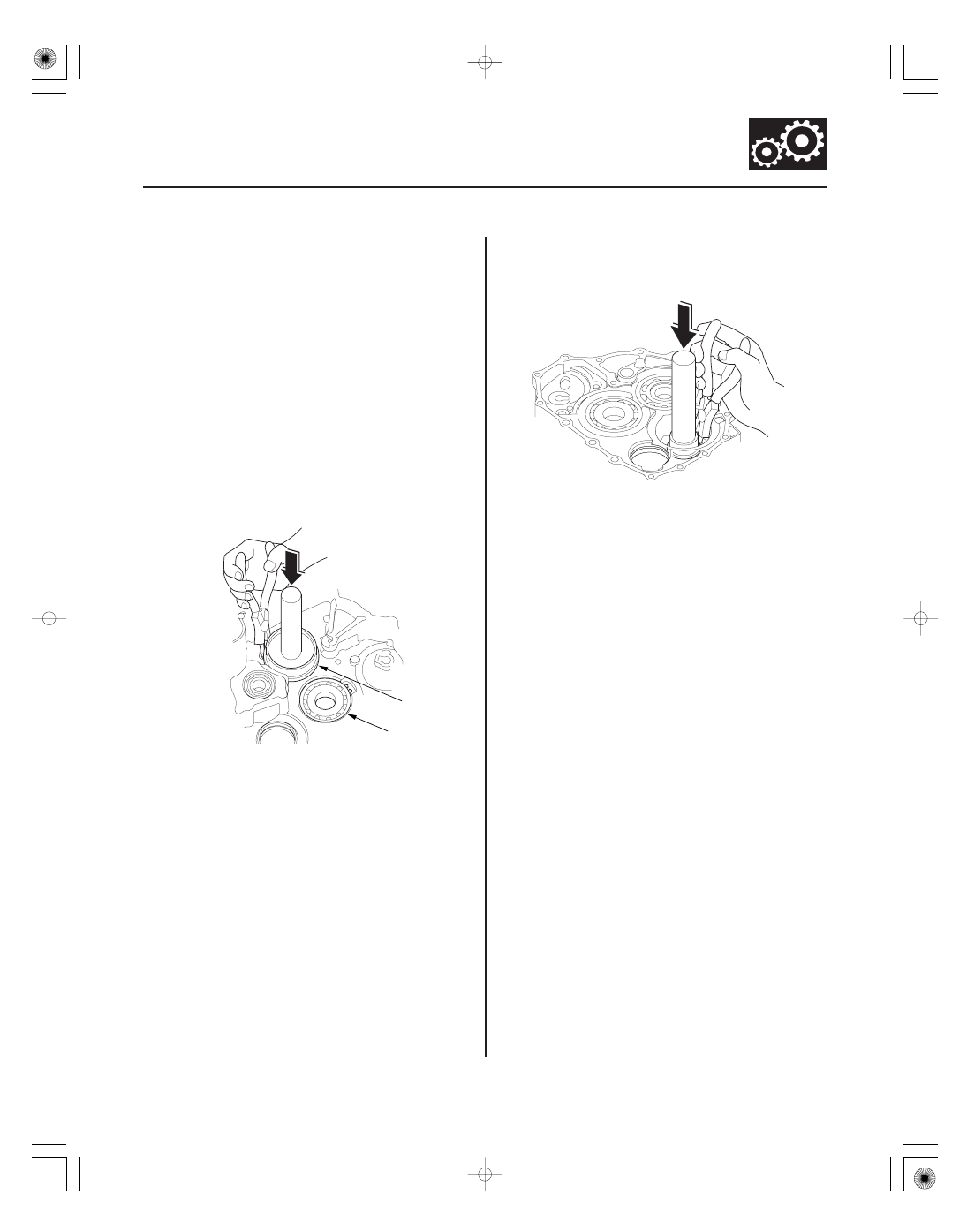

Bearing Removal

A

B

• Attachment, 78 x 80 mm 07NAD-PX40100
• Driver 07749-0010000
• Attachment, 42 x 47 mm 07746-0010300

1. Remove the idler gear shaft when removing the

mainshaft bearing and the idler gear shaft bearing.

NOTE: If you are only removing the countershaft
bearing, the idler gear shaft removal is not needed.

2. To remove the mainshaft bearing (A) and the

countershaft bearing (B) from the transmission
housing, expand each snap ring using snap ring
pliers, then push the bearing out using the driver
and the 78 x 80 mm attachment.

NOTE: Do not remove the snap ring unless it’s
necessary to clean the grooves in the housing.

3. Expand the snap ring of the idler gear shaft bearing

using the snap ring pliers, then push the bearing
out using the driver and the 42 x 47 mm attachment.
