Special Tools Required

14-290

Transmission End Cover

End Cover Removal

A

D

E

I

J

K

L

M

N

O

P

Q

R

S

T

F

G

H

F

R

S

J

F

E

D

F

B, C

Mainshaft holder 07GAB-PF50101

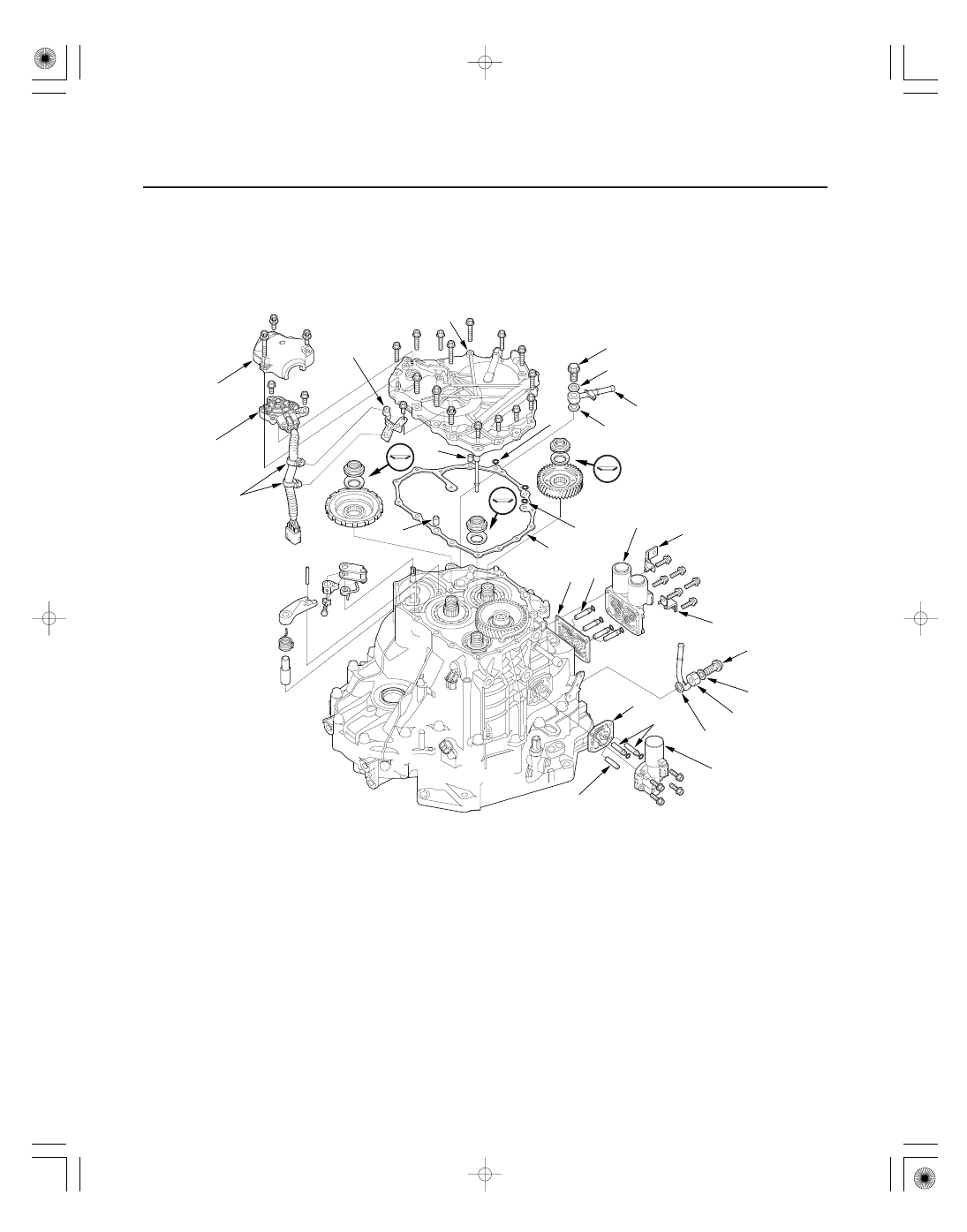

1. Remove the banjo bolts (D), the ATF cooler lines (E), and the sealing washers (F).

2. Remove A/T clutch pressure control solenoid valve A, the ATF joint pipes (G), the ATF pipe (H), and the gasket (I).

3. Remove A/T clutch pressure control solenoid valves B and C, the harness clamp brackets (J), the ATF joint pipes

(K), and the gasket (L).

4. Remove the transmission range switch cover (M).

5. Remove the transmission range switch harness clamps (N) from the clamp bracket (O), then remove the

transmission range switch (P).

6. Remove the end cover (Q), the dowel pins (R), the O-rings (S), and the end cover gasket (T).

08/08/21 14:50:11 61SNR030_140_0292

＊０１

０３

０４

＊０２

14-291

07GAB-PF50101

C

A

B

A

C

B

D

D

E

B

A

C

7. Install the mainshaft holder onto the mainshaft.

8. Engage the park pawl with the park gear.

9. Cut the lock tab (A) of the each shaft locknut (B)

using a chisel (C). Then remove the locknuts and
the conical spring washers from each shaft.

NOTE:

• Countershaft and secondary shaft locknuts have

left-hand threads.

• Keep all of the chiseled particles out of the

transmission.

• Clean the old mainshaft and countershaft

locknuts; they are used to install the press fit idler
gear on the mainshaft, and the park gear on the
countershaft.

10. Remove the mainshaft holder from the mainshaft.

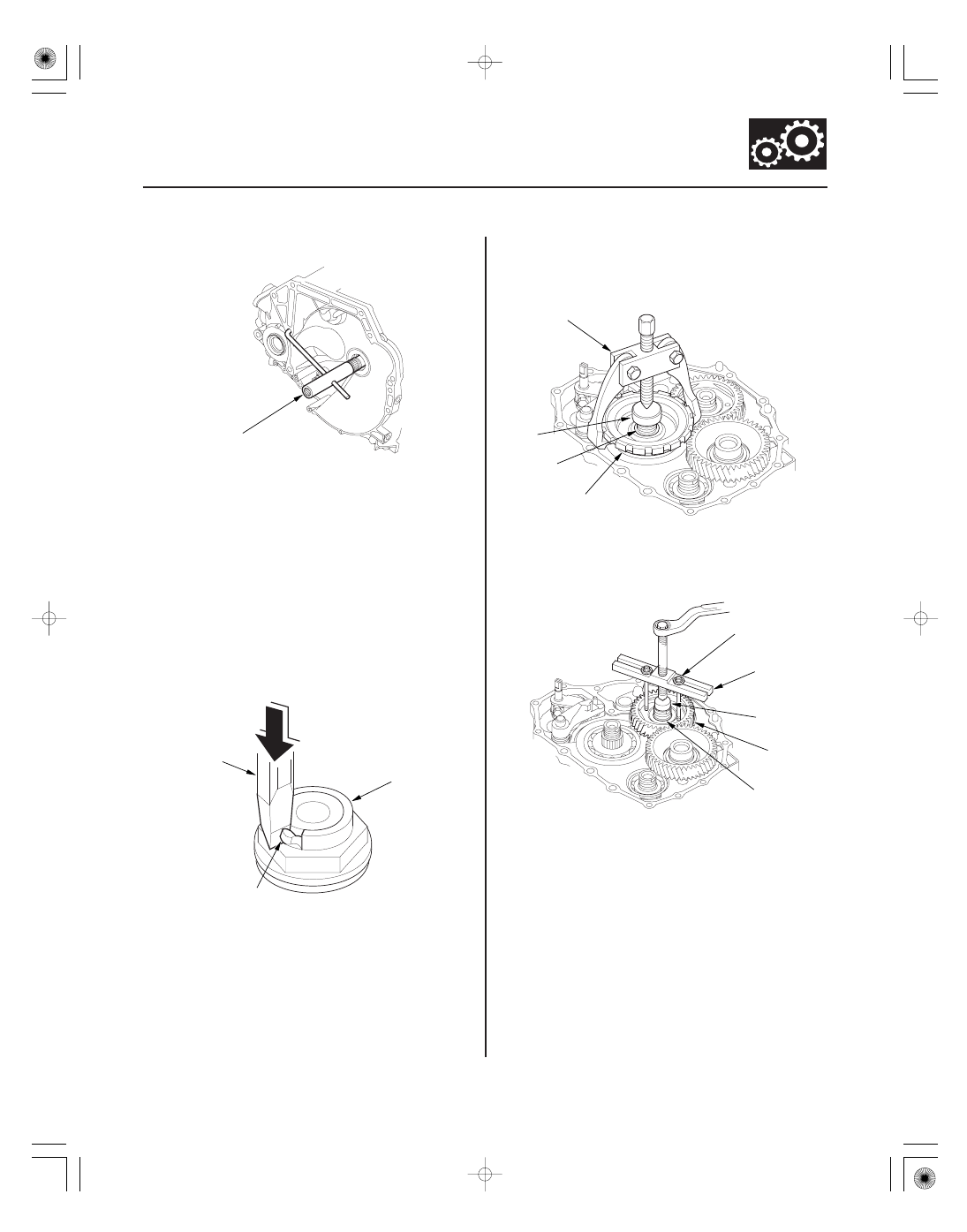

11. Set a two-jaw (or three-jaw) puller (A) on the

countershaft (B) with a spacer (C) between the
puller and the countershaft, then remove the park
gear (D).

12. Install a puller (A) with two 6 x 1.0 mm bolts (B) on

the mainshaft idler gear (C). Set a spacer (D)
between the puller and the mainshaft, then remove
the mainshaft idler gear.

13. Remove the park pawl, the park pawl spring, the

park pawl shaft, and the stop shaft.

14. Remove the park lever from the selector control

shaft.

08/08/21 14:50:12 61SNR030_140_0293

０１

０２

ＳＮＲ９ＡＡ１Ｅ１０４１０４４５００１ＭＣＡＴ００

−

＊０１

０２

ＳＮＲ９ＡＡ１Ｅ１０４１０４３４０８１ＫＢＡＴ００

−

−

Standard: 57.7

58.7 mm (2.27

2.31 in.)

PARK LEVER STOP

Mark

Part Number

B

C

Special Tools Required

14-292

14-292

Transmission End Cover

Park Lever Stop Inspection and
Adjustment

Idler Gear Shaft Bearing
Replacement

C

A

B

B

C

A

07736-A01000B or
07736-A01000A

B

A

C

07749-0010000

07746-0010400

1. Set the park lever in the P position.

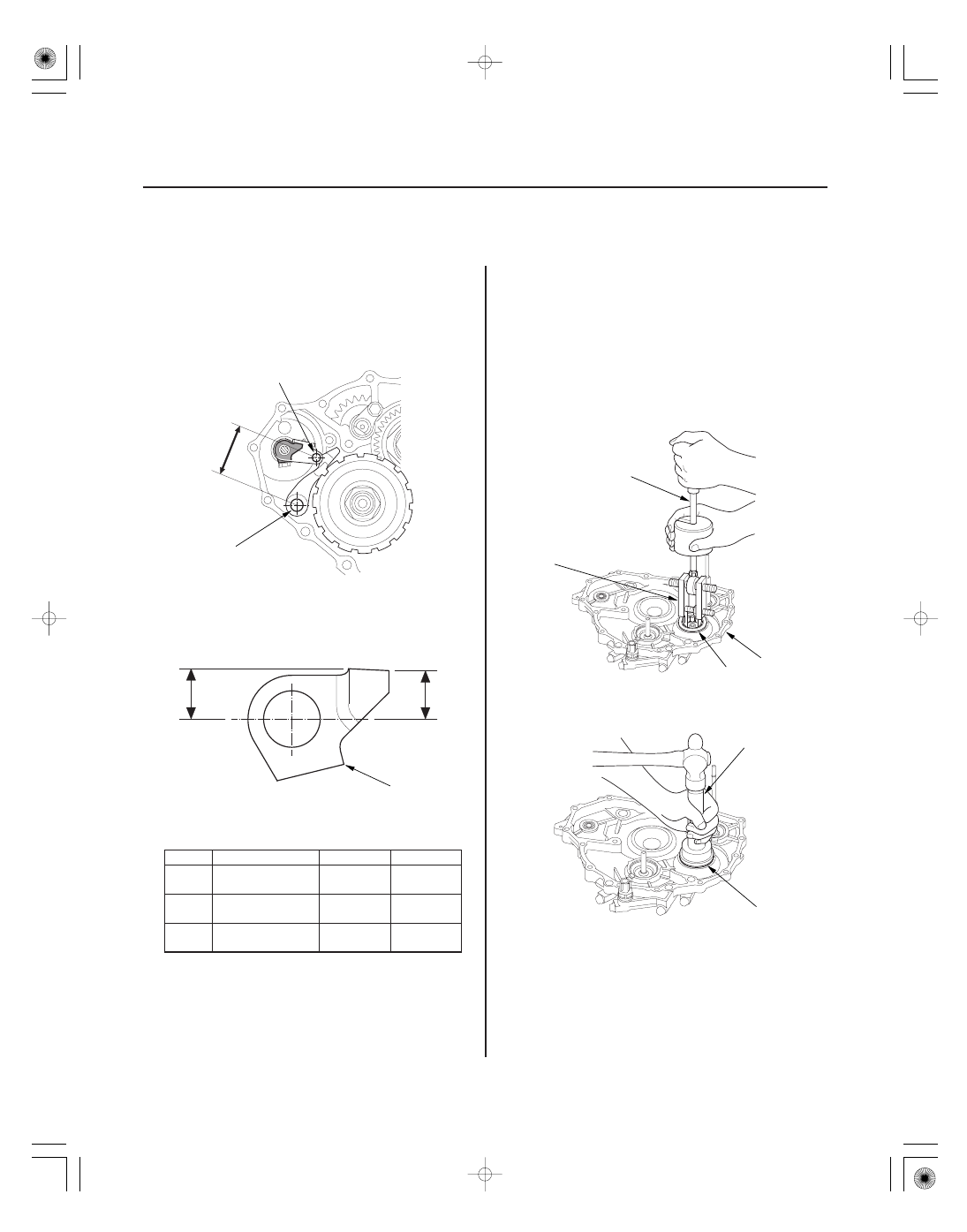

2. Measure the distance (A) between the park pawl

shaft (B) and the park lever roller pin (C).

3. If the distance is out of standard, select and install

the appropriate park lever stop (A) from the table.

1

24537-PA9-003

11.00 mm
(0.433 in.)

11.00 mm
(0.433 in.)

2

24538-PA9-003

10.80 mm
(0.425 in.)

10.65 mm
(0.419 in.)

3

24539-PA9-003

10.60 mm
(0.417 in.)

10.30 mm
(0.406 in.)

4. After replacing the park lever stop, make sure the

distance is within tolerance.

• Adjustable bearing puller, 25

40 mm

07736-A01000B or 07736-A01000A

• Driver 07749-0010000
• Attachment, 52 x 55 mm 07746-0010400

1. Remove the idler gear shaft bearing (A) from the

end cover (B) using the adjustable bearing puller
and a commercially available 3/8 ’’-16 slide
hammer (C).

2. Install a new bearing in the end cover using the

driver and the 52 x 55 mm attachment.

08/08/21 14:50:13 61SNR030_140_0294

０１

＊０１

ＳＮＲ９ＡＡ１Ｅ１０４１０４１７２５６ＫＢＡＴ００

０１

＊０１

ＳＮＲ９ＡＡ１Ｅ１０４１０４１７２５４ＫＢＡＴ００

Special Tools Required

Special Tools Required

14-293

14-293

Selector Control Shaft Oil Seal
Replacement

Selector Control Shaft Bearing
Replacement

A

B

07749-0010000

07746-001A800

07746-001A800

07749-0010000

• Driver 07749-0010000
• Attachment, 22 x 24 mm 07746-001A800

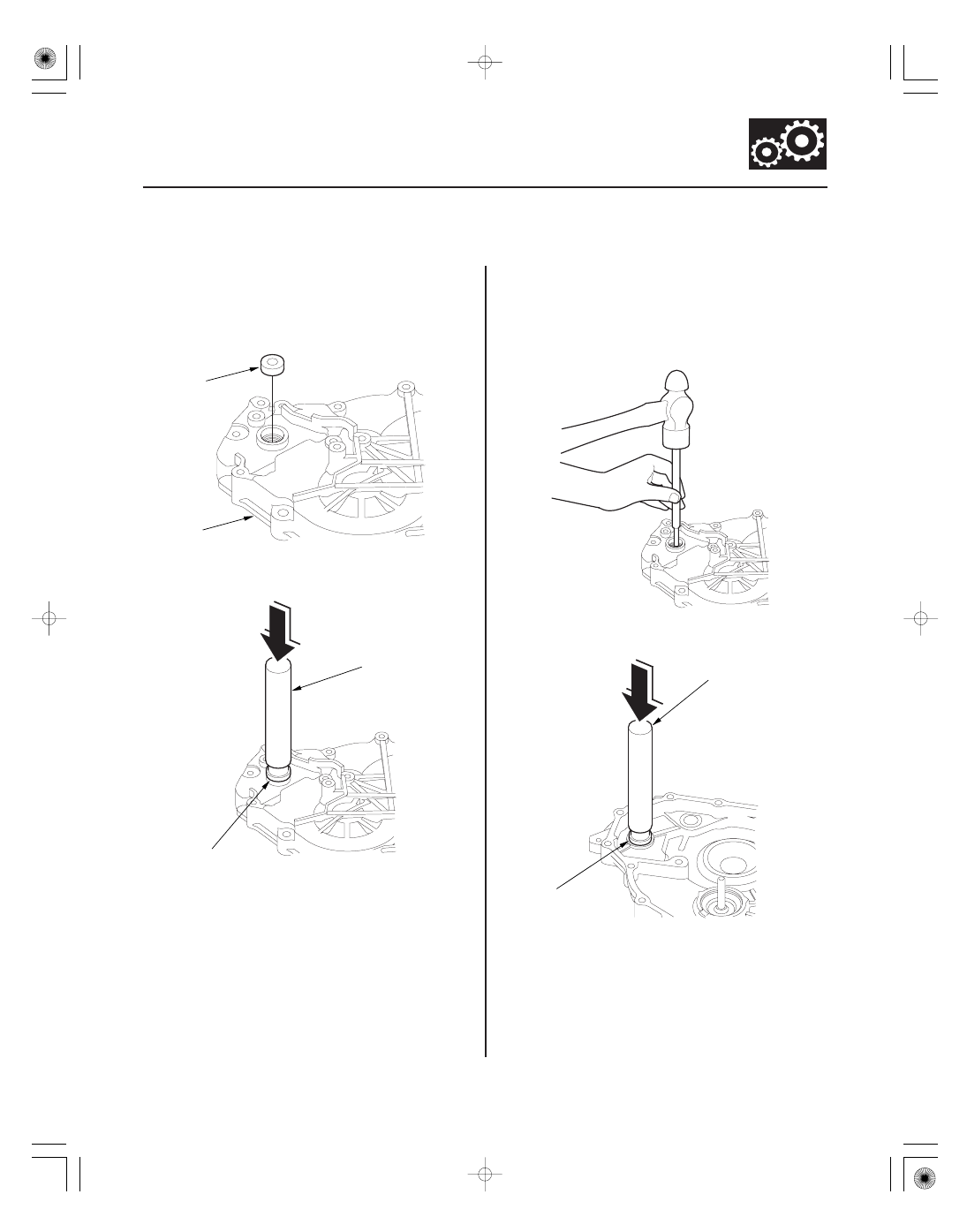

1. Remove the oil seal (A) from the end cover (B).

2. Install a new oil seal flush to the end cover using

the driver and the 22 x 24 mm attachment.

• Driver 07749-0010000
• Attachment, 22 x 24 mm 07746-001A800

1. Remove the oil seal from the end cover, then

remove the bearing.

2. Install a new bearing flush to the end cover using

the driver and the 22 x 24 mm attachment.

3. Install a new oil seal.

08/08/21 14:50:14 61SNR030_140_0295
