Standard:
A Ball Bearing Contact Area (transmission housing

side):

27.987

28.000 mm (1.1018

1.1024 in.)

B 4th/5th Gear Distance Collar Contact Area:

31.984

32.000 mm (1.2592

1.2598 in.)

C Needle Bearing Contact Area:

38.984

39.000 mm (1.5348

1.5354 in.)

D Ball Bearing Contact Area (clutch housing side):

27.977

27.990 mm (1.1015

1.1020 in.)

E Bushing Contact Area:

20.80

20.85 mm (0.819

0.821 in.)

Service Limit:
A:

27.93 mm (1.100 in.)

B:

31.93 mm (1.257 in.)

C:

38.93 mm (1.533 in.)

D:

27.92 mm (1.099 in.)

E:

20.75 mm (0.817 in.)

13-34

13-34

Manual Transmission

Mainshaft Inspection

A

B

E

D

C

B

A

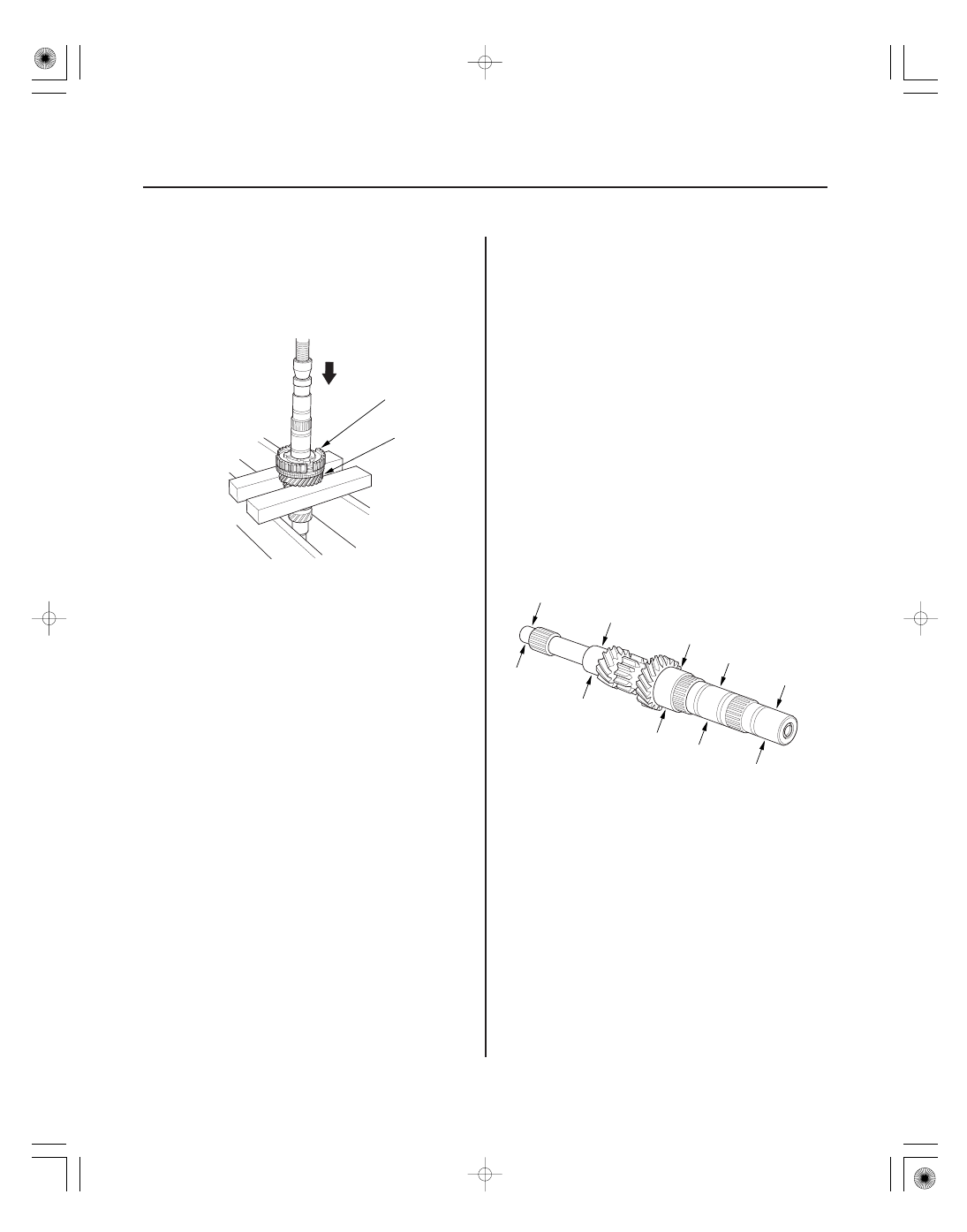

3. Support 3rd gear (A) on steel blocks, and press the

mainshaft out of the 3rd/4th synchro hub (B) and
3rd gear.

NOTE: Do not use a jaw-type puller; it can damage
the gear teeth.

1. Inspect the gear and bearing contact areas for wear

and damage, then measure the mainshaft at points
A, B, C, D, and E. If any part of the mainshaft is less
than the service limit, replace it.

08/08/21 14:45:04 61SNR030_130_0036

１１

Standard:

0.02 mm (0.001 in.) max.

Service Limit: 0.05 mm (0.002 in.)

13-35

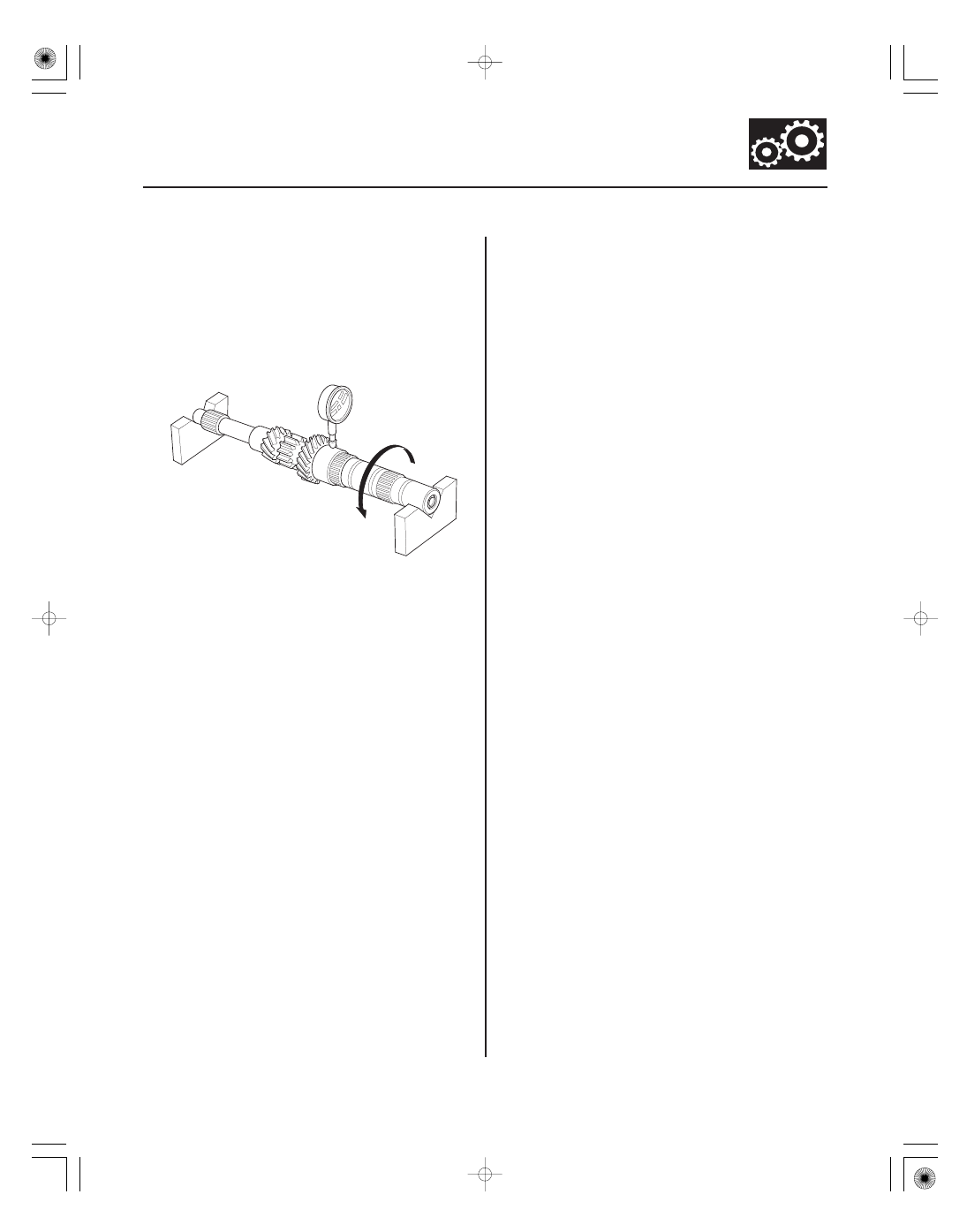

2. Inspect the runout by supporting both ends of the

mainshaft. Then rotate the mainshaft two complete
turns while measuring with a dial gauge. If the
runout exceeds the service limit, replace the
mainshaft.

08/08/21 14:45:04 61SNR030_130_0037

＊１１

ＳＮＲ９ＡＡ８Ｅ３４１５０４０００００ＬＤＡＴ００

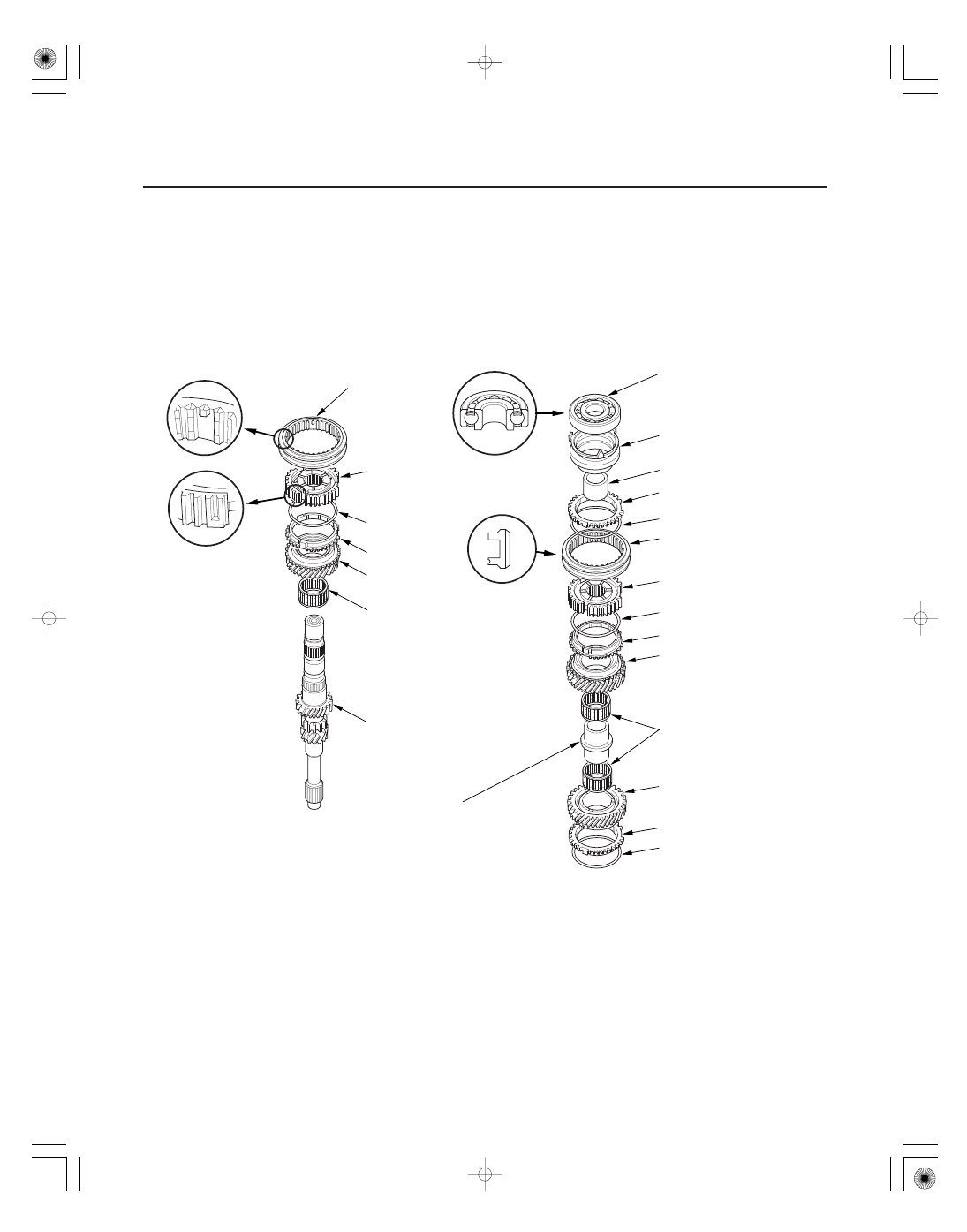

Exploded View

13-36

Manual Transmission

Mainshaft Reassembly

5TH SYNCHRO SLEEVE

5TH SYNCHRO HUB

TAPERED CONE RING

MBS DISTANCE COLLAR

NEEDLE BEARING

SYNCHRO RING

4TH/5TH GEAR DISTANCE COLLAR

SYNCHRO
SPRING

SYNCHRO SPRING

ANGULAR BALL BEARING

SYNCHRO SPRING

MAINSHAFT

SYNCHRO RING

3RD/4TH
SYNCHRO SLEEVE

3RD/4TH
SYNCHRO HUB

NEEDLE BEARING

4TH GEAR

SYNCHRO RING

3RD GEAR

SYNCHRO RING

5TH GEAR

SYNCHRO SPRING

Note the direction of
installation.

Check for wear and operation.

Check for wear and operation.
Note the direction
of installation.

Note the direction
of installation.

Note the direction
of installation.

Check for wear and operation.

08/08/21 14:45:05 61SNR030_130_0038

＊０１

０２

＊０２

Special Tools Required

13-37

A

D

E

B

C

A

B

C

B
07746-0030100

A

• Inner driver handle, 40 mm 07746-0030100
• Inner bearing driver attachment, 30 mm

07746-0030300

NOTE: Refer to the Exploded View, as needed, during
this procedure.

1. Clean all parts in solvent, dry them, and apply MTF

to all contact surfaces.

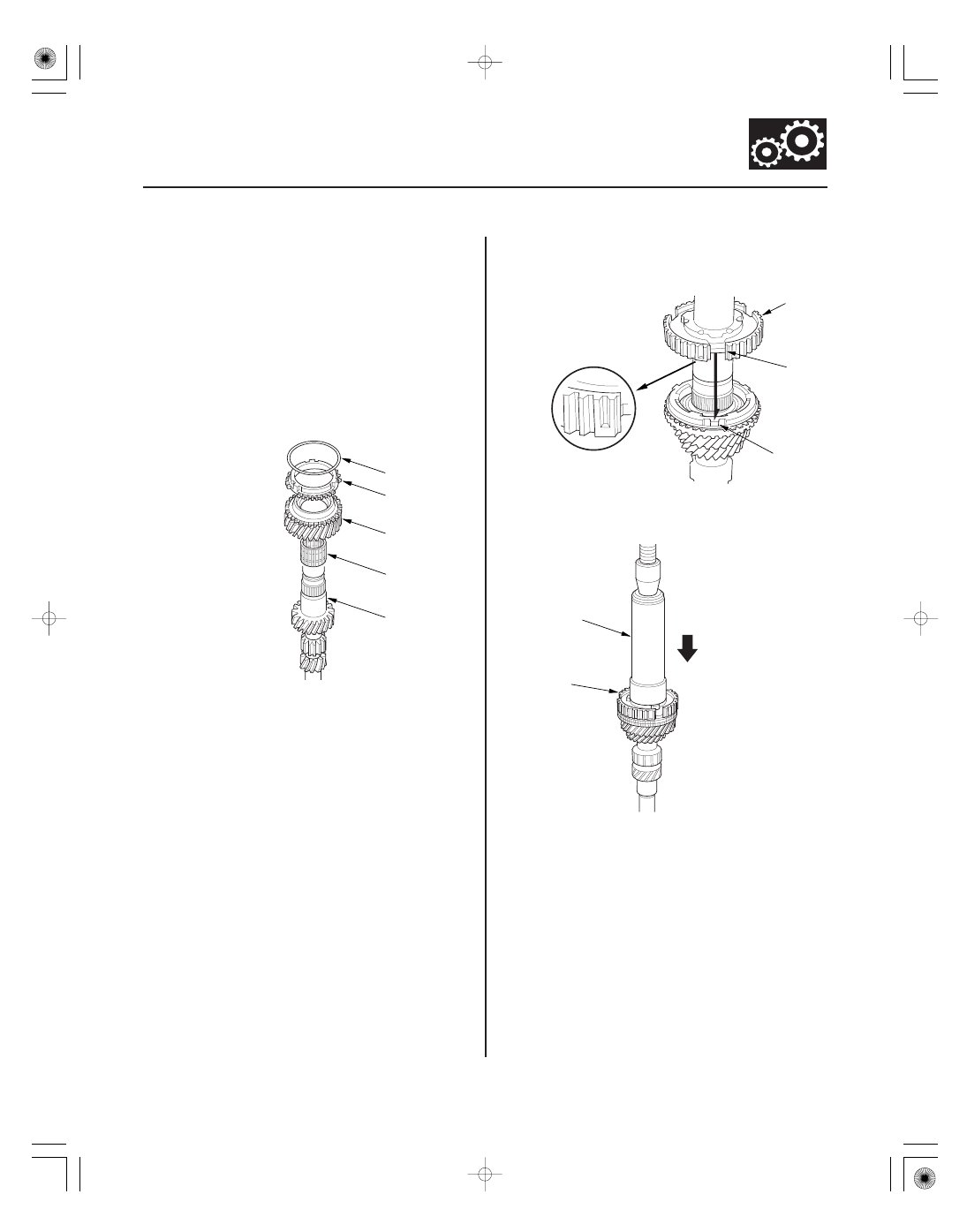

2. Install the needle bearing (A) and 3rd gear (B) on

the mainshaft (C).

3. Install the synchro ring (D) and the synchro spring

(E).

4. Install the 3rd/4th synchro hub (A) by aligning the

synchro ring fingers (B) with the grooves (C) in the
3rd/4th synchro hub.

5. Press on the 3rd/4th synchro hub (A) using the

40 mm inner driver handle (B) and a press.
