Acura CSX. Manual - part 27

１１

０２

１３

5-6

Engine Assembly

C

B

D

A

B

C

A

D

D

A

B

C

27. Drain the engine oil (see page 8-10).

28. Drain the transmission fluid:

• Manual transmission (see step 3 on page 13-5)
• Automatic transmission (see step 3 on page

14-232)

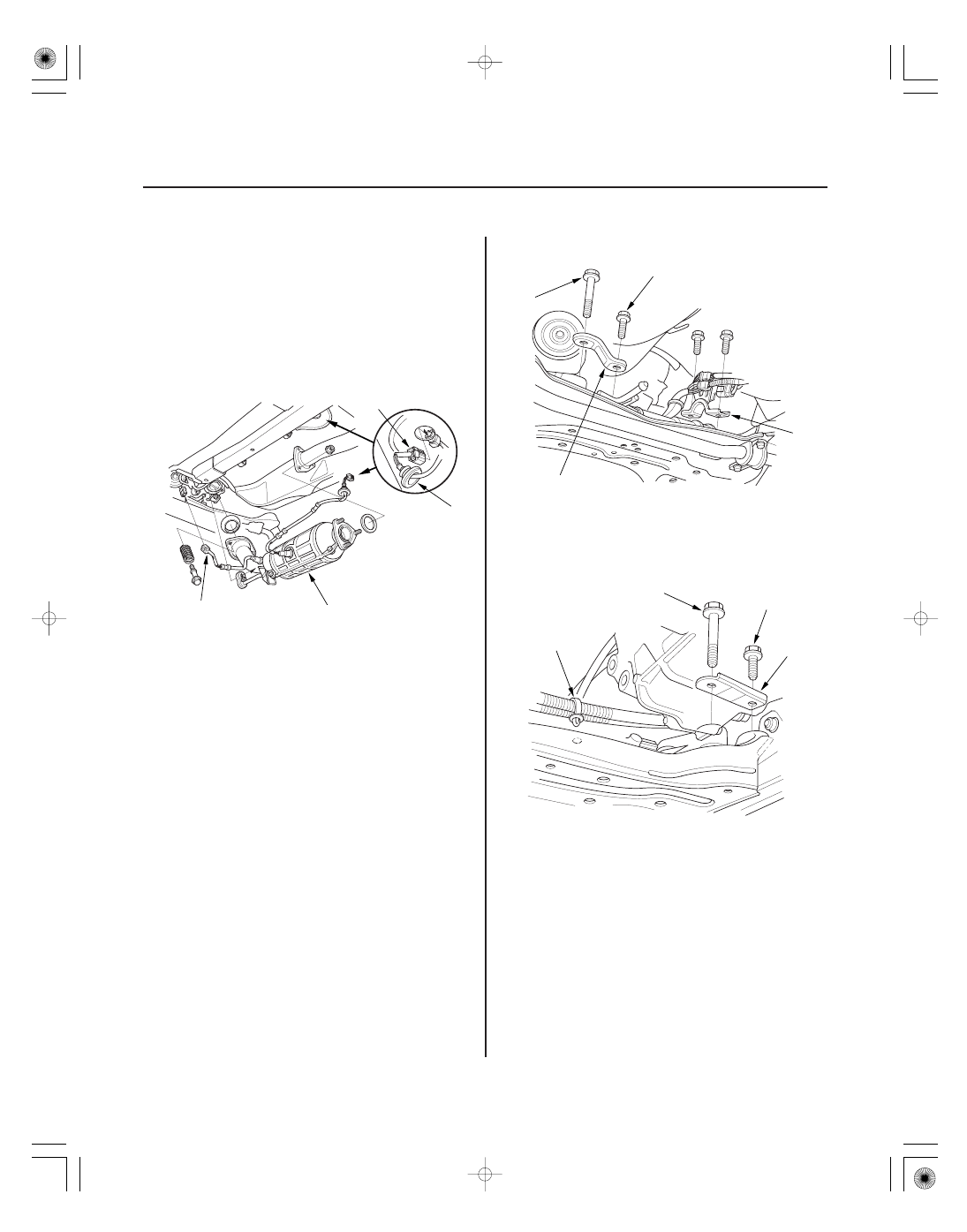

29. Disconnect the air fuel ratio (A/F) sensor connector

(A).

30. Remove the grommet (B), then disconnect the

secondary heated oxygen sensor (secondary
HO2S) connector (C).

31. Remove the three way catalytic converter (TWC)

(D).

32. A/T model: Remove the shift cable. Do not bend the

cables excessively (see step 39 on page 14-239).

33. Separate the stabilizer links (see page 18-25).

34. Separate the knuckles from the lower arms (see

step 6 on page 18-21).

35. Remove the driveshafts (see page 16-4). Coat all

precision-finished surfaces with new engine oil. Tie
plastic bags over the driveshaft ends.

36. Remove the steering gearbox bracket (A).

37. Remove the steering gearbox mounting bolt (B),

the stiffener mounting bolt (C), and the stiffener (D).

38. Remove the steering gearbox mounting bolt (A),

the stiffener mounting bolt (B), and the stiffener (C).

39. Remove the harness clamp (D) from the subframe.

１４

１５

１６

３０

5-7

A

B

VSB02C000015

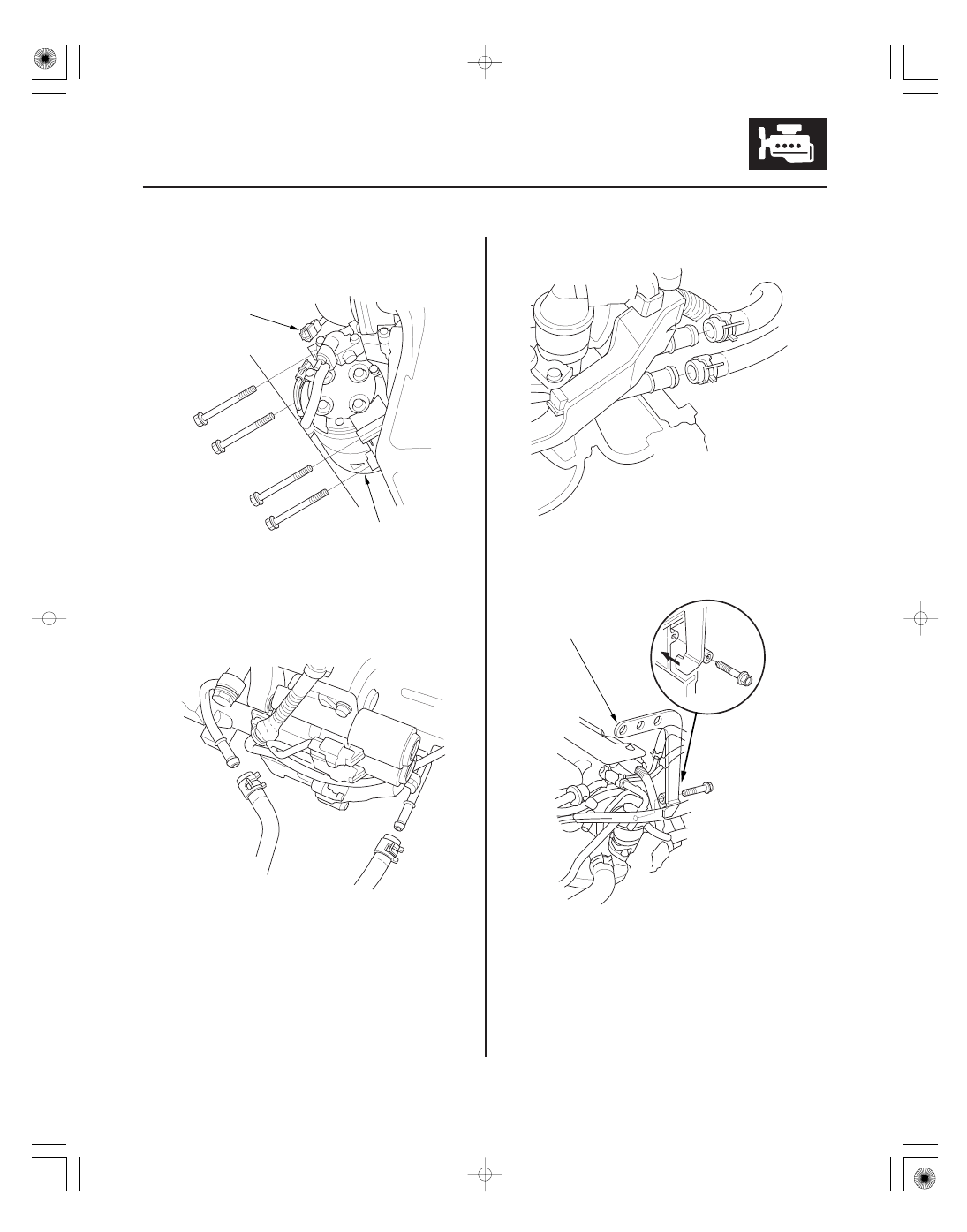

40. Disconnect the A/C compressor clutch connector

(A), then remove the A/C compressor (B) without
disconnecting the A/C hoses.

41. Lower the vehicle on the lift.

42. Remove the radiator (see page 10-19).

43. A/T model: Disconnect the automatic transmission

fluid (ATF) cooler hoses from the transmission,
then plug the lines and hoses.

44. Disconnect the heater hoses.

45. Install the bulkhead (see step 13 on page 10-21).

46. Attach the engine hanger adapter (VSB02C000015)

to the threaded hole in the cylinder head.

０２

２３

２４

M/T model

A/T model

5-8

Engine Assembly

VSB02C000025

B

C

D

A

AAR-T1256

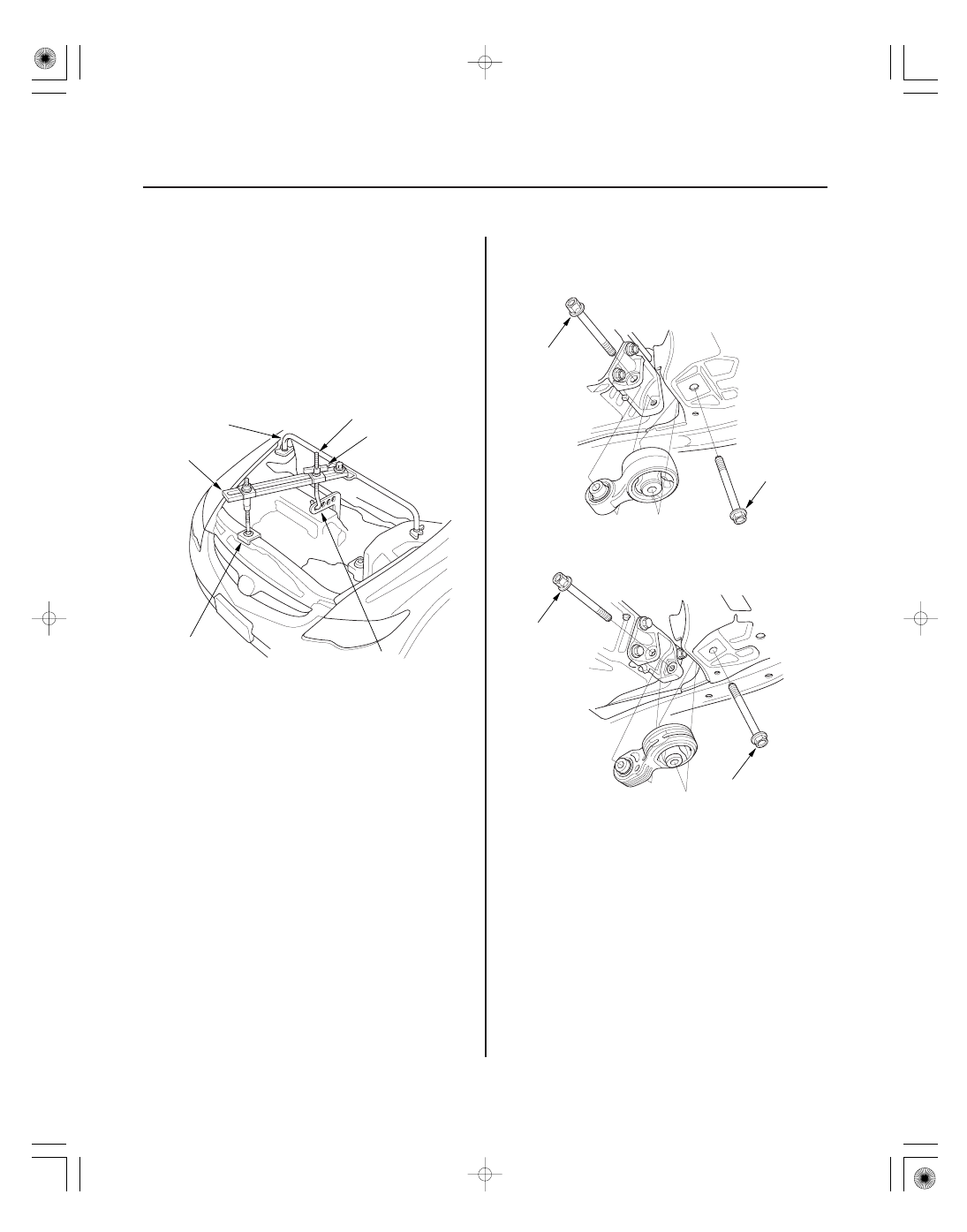

47. Install the front leg assembly (A), the hook (B), and

the wing nut (C) to an A and Reds engine support
hanger (AAR-T1256) onto the 2006 civic engine
hanger (VSB02C000025). Carefully position the
engine hanger on the vehicle, and attach the hook
to the forward hole in the engine hanger adapter
(D). Tighten the wing nut by hand to lift and support
the engine/transmission.

NOTE: Be careful when working around the
windshield.

48. Raise the vehicle on the lift.

49. Remove the lower torque rod.

Replace.

Replace.

Replace.

Replace.

２５

＊０３

２７

＊０４

5-9

A

C

C

A

B

B

A

VSB02C000016

A

C

D

B

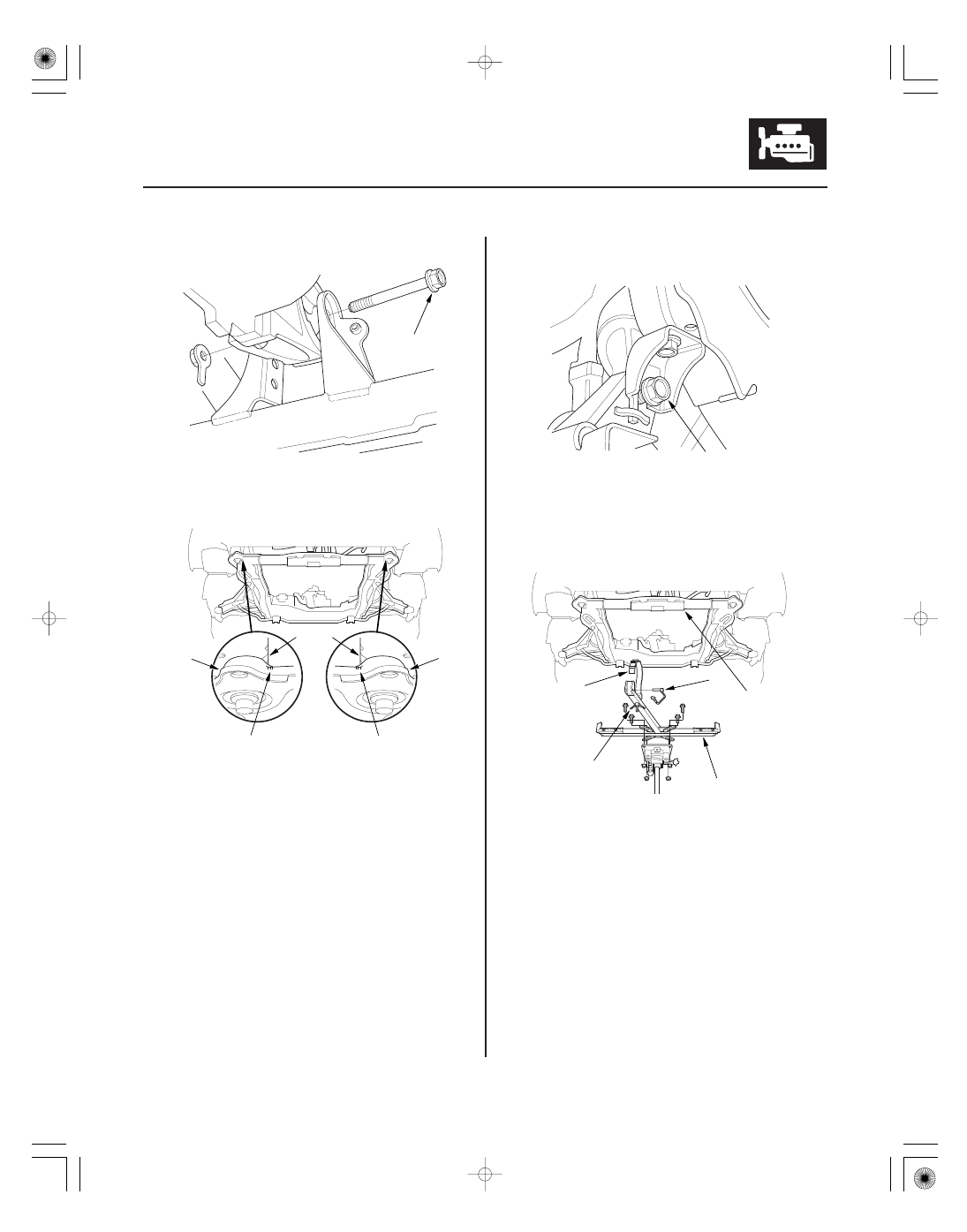

50. M/T model: Remove the front mount mounting bolt.

51. Make appropriate reference lines (A) at both sides

of the front subframe (B) that line up with the edges
(C) on the body.

52. Loosen the mid-stiffener mounting bolts (A) on

both sides.

53. Attach the front subframe adapter (VSB02C000016)

to the subframe, and hang the belt (A) of the front
subframe adapter over the front of the subframe
(B). Secure the belt with its stop (C), then tighten
the wing nut (D).

54. Raise the jack, and line up the slots in the front

subframe adapter arms with the bolt holes on the
jack base, then securely attach them with four bolts.

Replace.

Replace.
