Acura CSX. Manual - part 26

０１

ＳＮＲ９Ａ０００００００００Ｊ０５０１ＰＡＡＴ００

Ref. No.

Tool Number

Description

Qty

5-2

Engine Assembly

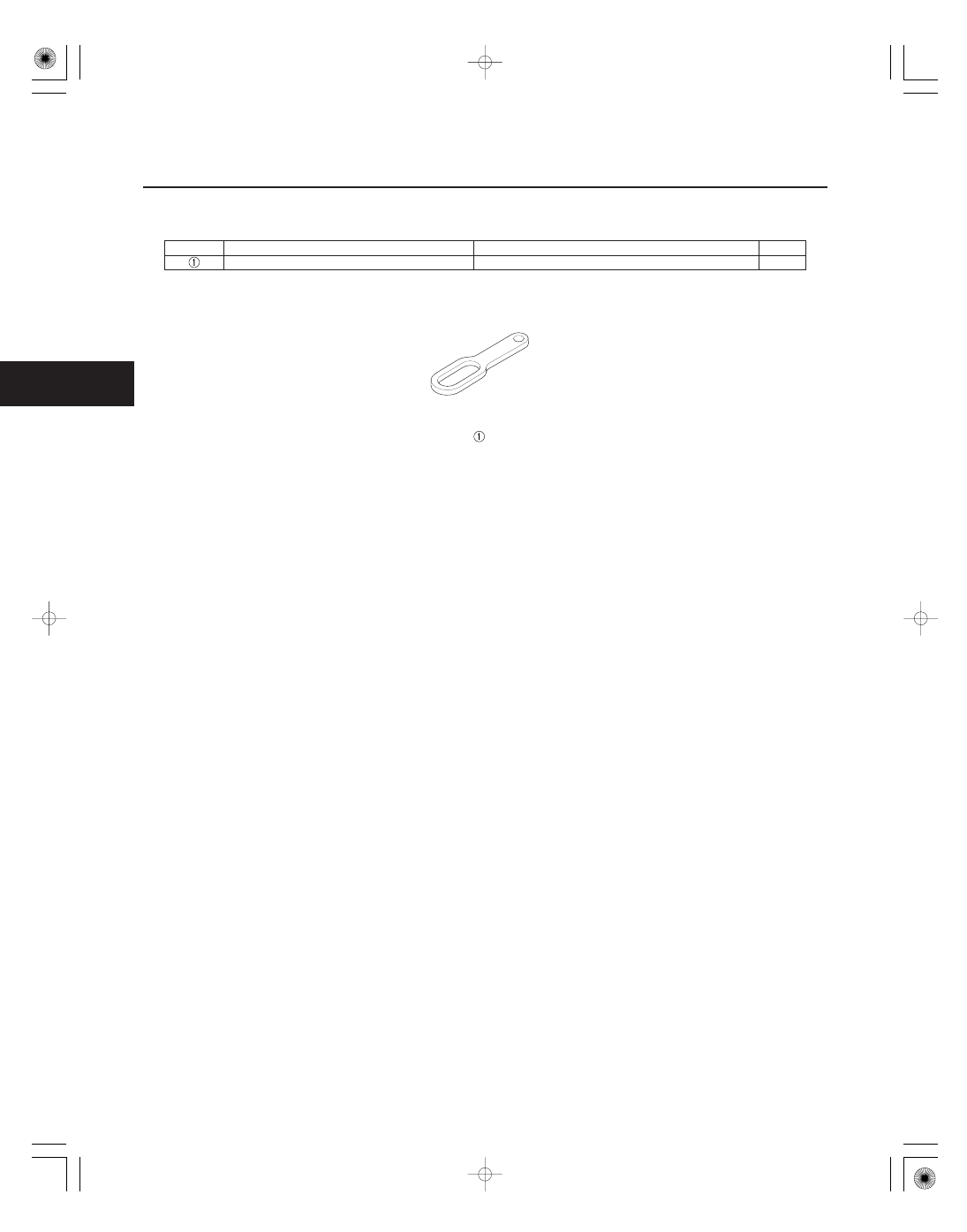

Special Tools

07AAK-SNAA120

Universal Lifting Eyelet

1

＃

＠

０１

＊０１

０３

ＳＮＲ９Ａ００Ａ１８２２３８０００００ＫＡＡＴ００

Special Tools Required

5-3

Engine Removal

C

A

B

B

A

B

• Engine hanger adapter VSB02C000015
• Engine support hanger, A and Reds AAR-T1256
• 2006 Civic engine hanger VSB02C000025
• Front subframe adapter VSB02C000016
• Universal lifting eyelet 07AAK-SNAA120

: These special tools are available through Honda

Canada Inc. Technical Tools Department; FAX

866-398-8665/e-mail: ch_technicaltools

ch.honda.

com

NOTE:

• Use fender covers to avoid damaging painted

surfaces.

• To avoid damaging the wire and terminals, unplug

the wiring connectors carefully while holding the
connector portion.

• Mark all wiring and hoses to avoid misconnection.

Also, be sure that they do not contact other wiring or
hoses, or interfere with other parts.

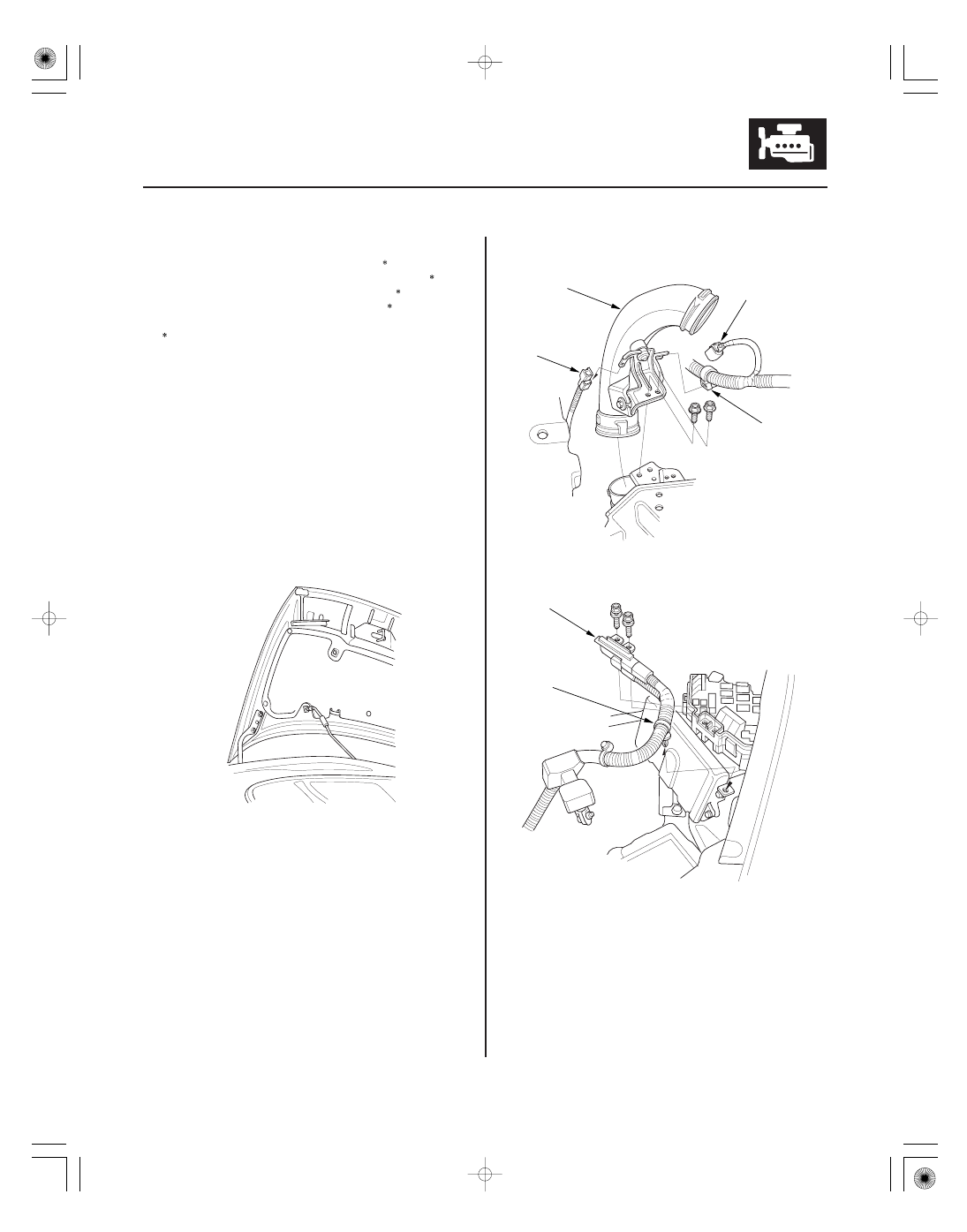

1. Secure the hood in the wide open position (support

rod in the lower hole).

2. Relieve the fuel pressure (see page 11-322).

3. Do the battery removal procedure (see page 22-69).

4. Disconnect the vacuum hose and the breather pipe,

then remove the intake air duct (see step 2 on page
9-3).

5. Remove the air cleaner assembly (see page 11-345).

6. Remove the under-cowl panel (see step 4 on page

20-164).

7. Disconnect the connector (A), and remove the

harness clamps (B), then remove the pipe (C).

8. Disconnect the battery cables (A) from the under-

hood fuse/relay box.

9. Remove the harness clamp (B).

０４

＊０２

０６

０１

5-4

Engine Assembly

A

B

B

C

A

A

B

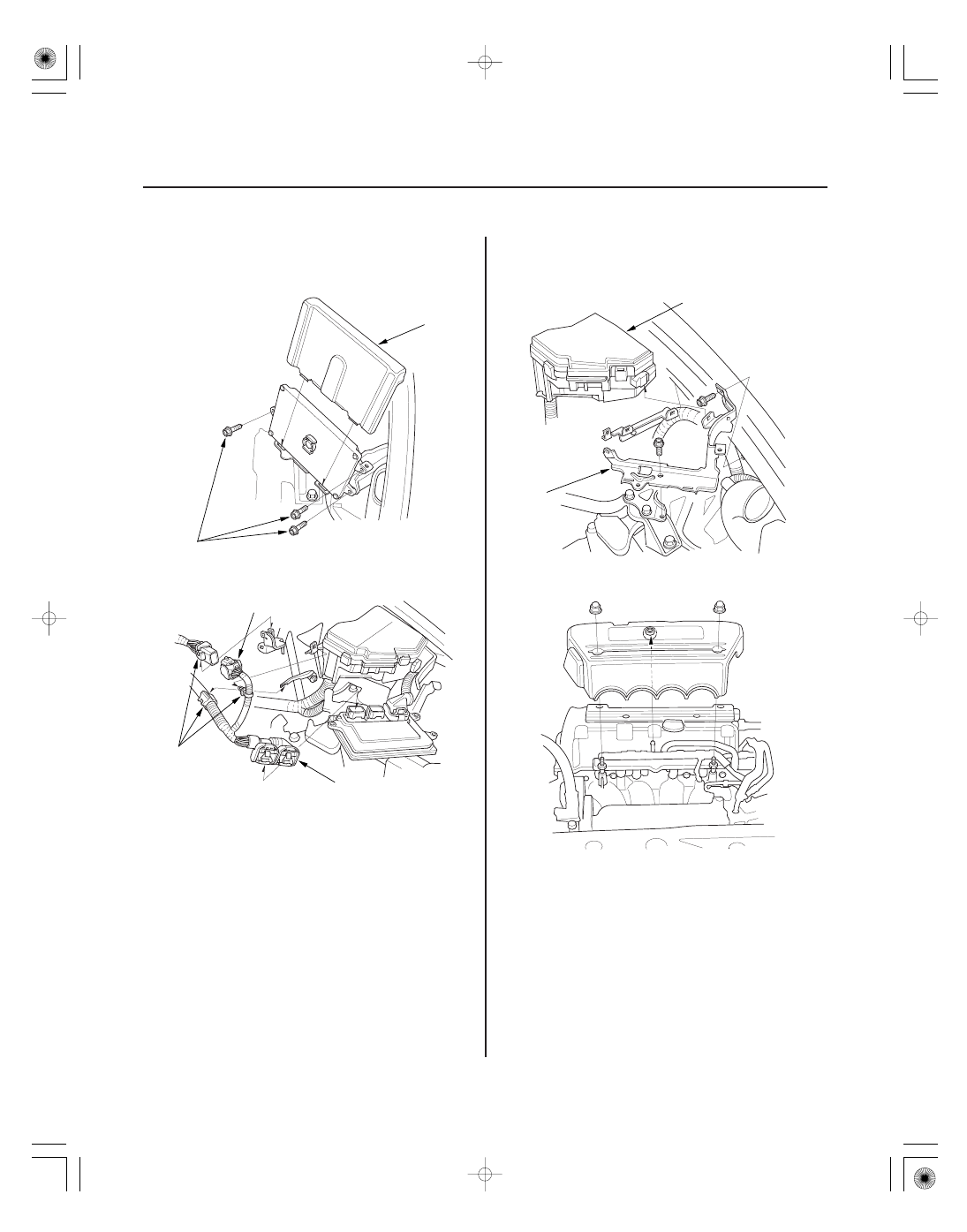

10. Remove the engine control module (ECM)/

powertrain control module (PCM) cover (A), then
remove the three bolts (B) securing the ECM/PCM.

11. Disconnect the ECM/PCM connectors (A) and the

engine wire harness connector (B).

12. Remove the harness clamps (C).

13. Remove the under-hood fuse/relay box (A) from the

ECM/PCM bracket (B), then remove the ECM/PCM
bracket.

14. K20Z3 engine: Remove the engine cover.

０７

０１

０９

１０

5-5

A

B

A

B

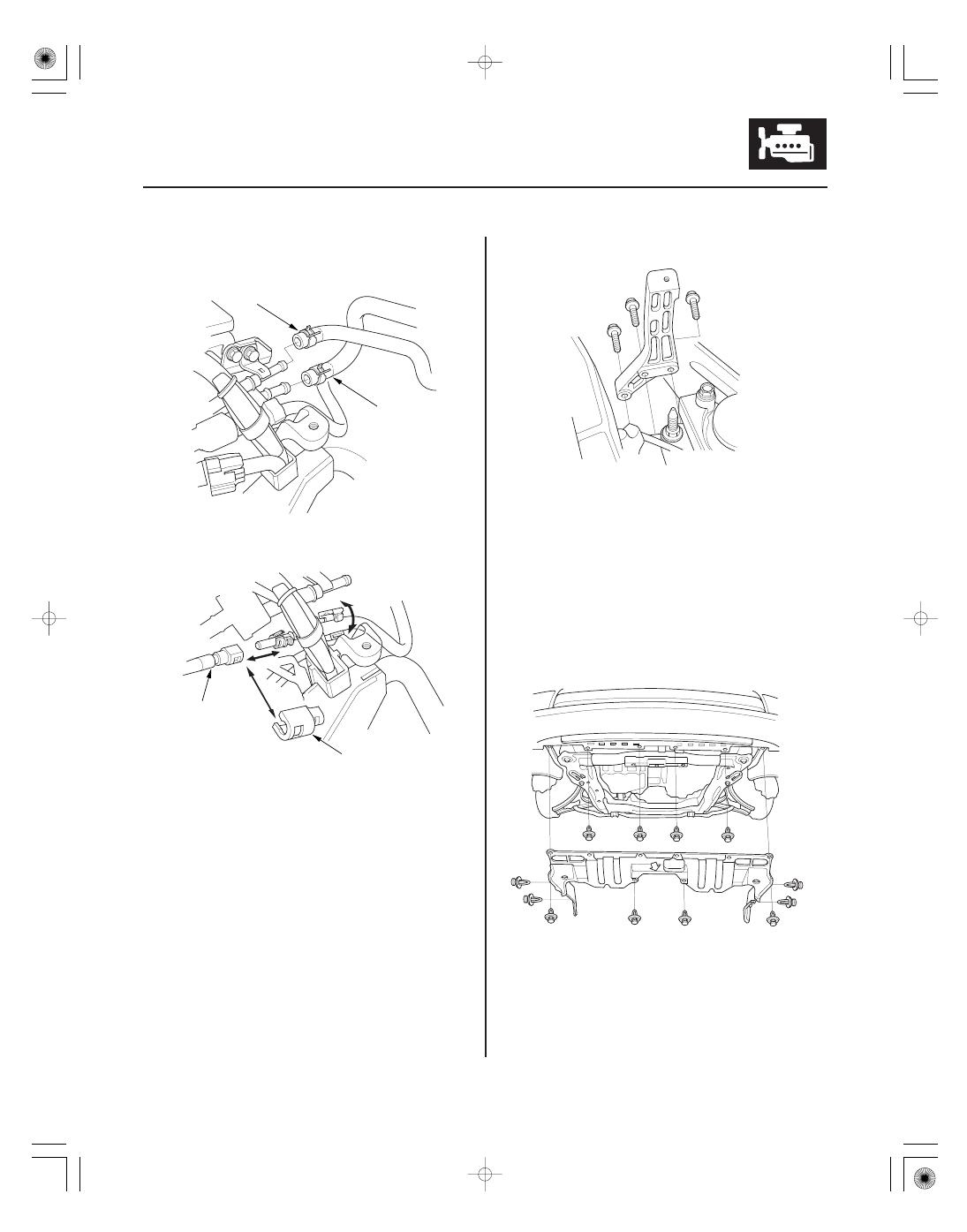

15. Disconnect the evaporative emission (EVAP)

canister hose (A) and the brake booster vacuum
hose (B).

16. Remove the quick-connect fitting cover (A), then

disconnect the fuel feed hose (B) (see page 11-329).

17. M/T model: Remove the shift cables. Do not bend

the cables excessively (see step 7 on page 13-8).

18. M/T model: Remove the clutch slave cylinder, and

the clutch line bracket mounting bolt (see step 5 on
page 13-7).

19. M/T model: Remove the air cleaner bracket.

20. Remove the drive belt (see page 4-31).

21. Remove the idler pulley base (see step 2 on page

4-32).

22. Wait until the engine is cool, then carefully remove

the radiator cap.

23. Raise the vehicle on the lift.

24. Remove the front wheels.

25. Remove the splash shield.

26. Loosen the drain plug in the radiator, and drain the

engine coolant (see page 10-8).
