Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 10



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: e-UR26-64T_trouble_ru.fm

E-43

E.

Техническое обслуживание

E.1

Порядок действий

E.1.1

Неисправности главной цепи

Обе  следующие  таблицы  соотносятся  с  типом замыкающего  устройства, установленного
на выключателе:

Тип E замыкающего устройства

ОПАСНО!
Для обеспечения максимальной безопасности, специалисты по техническому
обслуживанию и операторы должны прочесть раздел

A.2 "Правила техники

безопасности"

  перед  началом  установки,  технического  обслуживания  и

наладки устройства или перед началом его эксплуатации.

Неисправность Возможные причины

Способы устранения

Перегрев

Грязные или поврежденные
(изношенные или сгоревшие) контакты.

Почистите или замените главные контакты,
см. §

D.8.

Ослабление соединений главного
провода.

Затяните соединительные болты,
см. §

C.11

.

Ток нагрузки превышает приемлемое
для выключателя значение.

1. Усильте силовые кабели или сечения

шин: см. §

C.11

.

2. Уменьшите ток.
3. Измените категорию выключателя.

Неисправность

ПРИЧИНА

СПОСОБ УСТРАНЕНИЯ

C
Устройство не остается
в замкнутом
положении.

Ток замыкания слишком низкий:
< I

min

1. Проверьте мощность альтернативного

источника энергии.

2. Замените батареи.

Импульс замыкания слишком
короткий: < 0,5 с.

Измените задержку импульса (при
отпускании).

Последовательное соединение
удерживающего резистора:
1. без совмещения.
2. недоступна.

Проверьте и измените:
1. Задержку.
2. Передачу.

Ток удержания слишком низкий:
< I

 hold min

Проверьте и настройте удерживающий
резистор.

Зазор слишком широк

Уменьшите зазор замыкающего устройства:
см. §

E.2

процедура 1.



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

E-44

File: e-UR26-64T_trouble_ru.fm

Техническое обслуживание

UR26-64T

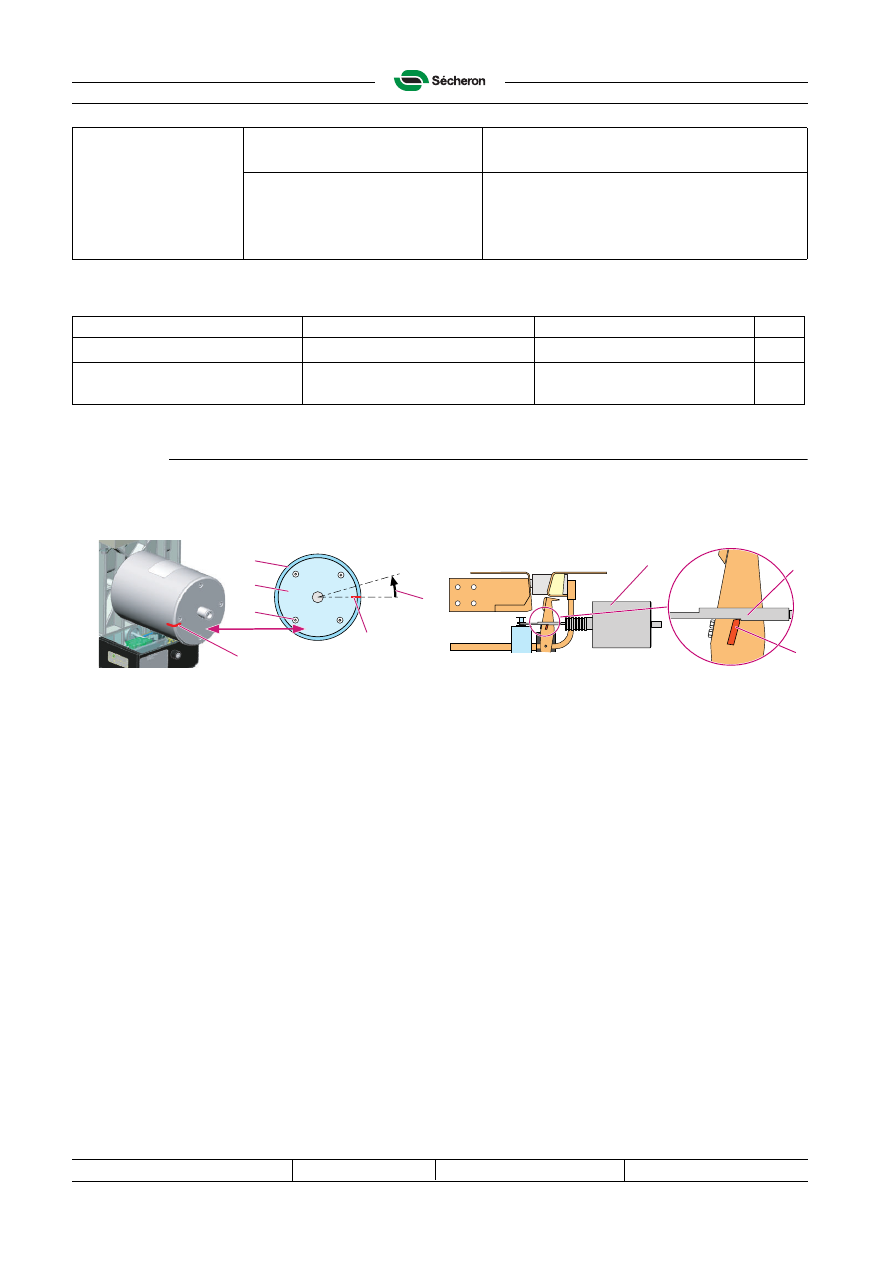

E.1.2

Неисправности вспомогательных переключателей



E.2

Наладка замыкающей катушки

Процедура 1

Данная процедура уменьшает зазор.

02641

a) Ручкой отметьте (1) положение крышки (2) по отношению к корпусу (4).
b) Ослабьте четыре шурупа (5).
c) Поверните крышку (2) против часовой стрелки (3) на 50 мм (придерживая корпус (4) по

окружности).

d) Затяните четыре шурупа (5) на 9 Нм.
e) Если описанной выше наладки недостаточно, повторите операции от a) до d) пока не

достигните правильного результата.

f) Если наладка удовлетворительна, проведите следующее испытание:

– закройте выключатель;
– отсоедините вилку (6) от стопоров (7);
– переведите  замыкающее  устройство  в  положение  “выкл”;  если  оно  не

возвращается в состояние покоя, см. неисправность D в таблицах выше.

Процедура 2

Данная процедура увеличивает зазор.

a) Ручкой отметьте (1) положение крышки (2) по отношению к корпусу (4).
b) Ослабьте четыре шурупа (5).
c) Поверните  крышку (2) по  часовой  стрелке (3) на 50 мм  (придерживая  корпус (4) по

окружности).

d) Затяните четыре шурупа (5) на 9 Нм.
e) Если описанной выше наладки недостаточно, повторите операции от a) до d) пока не

достигните правильного результата.

D
Устройство не
возвращается в
состояние покоя после
размыкания при Imax
(прямое или непрямое
расцепление) и “выкл”.

Остаточный ток на замыкающей
катушке: I

≠

 0.

Измените цепь управления, чтобы было I =
0.

Зазор слишком мал.

Увеличьте зазор: см. §

E.2

 процедура 2.

Если устройство было разобрано, а потом
неправильно установлено: наладьте
расчетный зазор согласно §

E.2

 процедура 3.

Неисправность

Возможные причины

Способы устранения

См. §

Переключатель не работает

Неисправный переключатель



Замените переключатель

E.4

Один или более
переключателей не работают

Промежуток Z вне допустимых
пределов уставок

Наладьте промежуток Z

D.7.6

4

2

5

3

1

4

1

7

6



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: e-UR26-64T_trouble_ru.fm

E-45

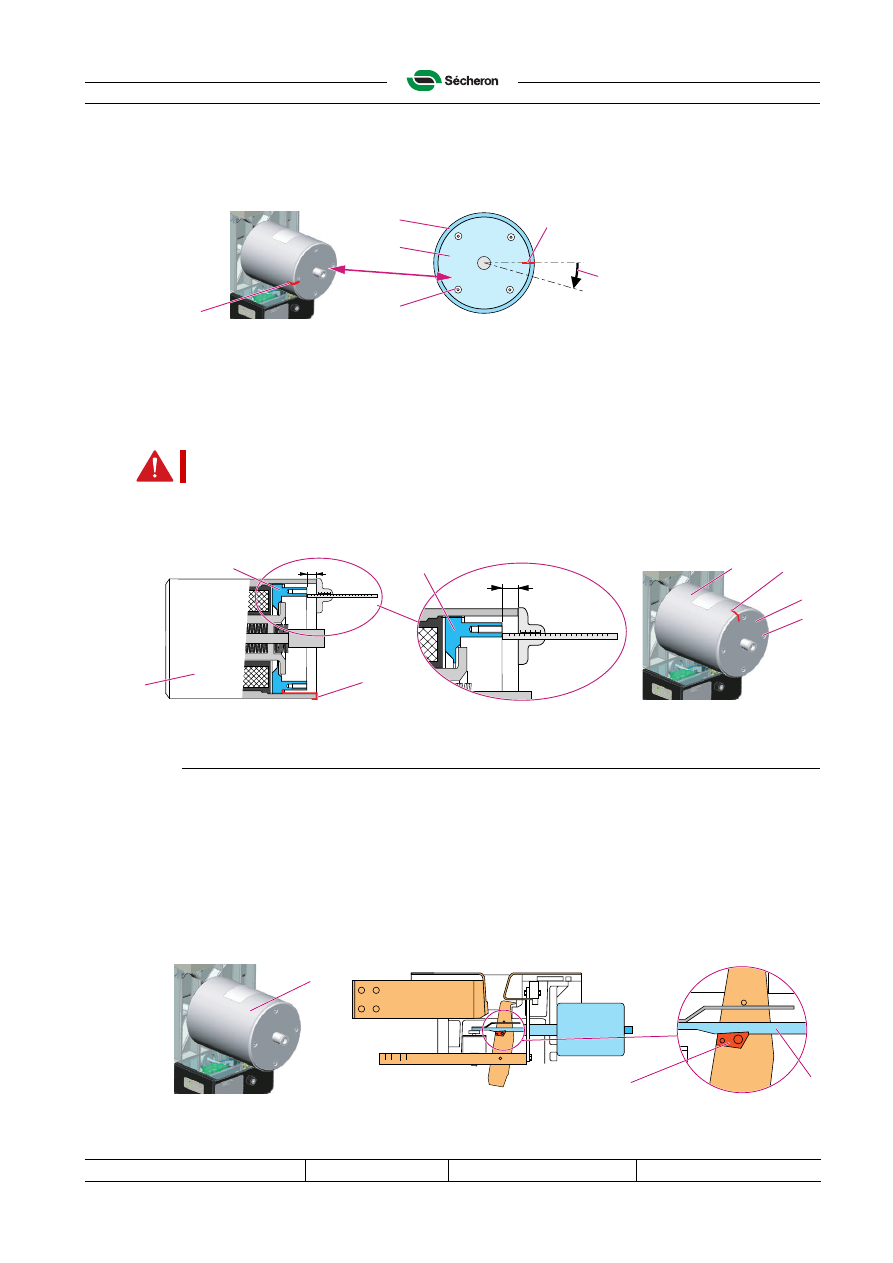

f) Если наладка удовлетворительна, проведите следующее испытание:

– закройте выключатель.
– Если замыкающее устройство не остается в замкнутом положении, см. неполадку C

в таблицах выше..

03642

Процедура 3: наладка расчетного зазора

a) Снимите четыре шурупа (5) и снимите крышку (2).
b) Вкручивайте фланец (9) до тех пор, пока следующие размеры E не будут достигнуты:

E = 10

±0.1

 мм

c) Отметьте новую точку (10) согласно расчетному зазору на корпусе (4)..

d) Insert the cover (2) and tighten the four screws (5) to a torque of 9 Nm.
e) Mark the cover (2), with a extension of the marking (10) on the body (4) to indicate the

position of the flange (9).

03643

E.3

Эксплуатационная проверка

См. таблицы нахождения и устранения неисправностей, если во время испытаний одна из
функций не работала.

a) Закройте выключатель и проверьте:

– ток замыкания;
– ток удержания.

b) Закройте выключатель, отсоедините вилку (1) от стопоров (2), дайте команду “Выкл” на

замыкающее устройство (3) и проверьте:

– Возвращение вилки (1) в положение покоя.

03644

4

2

1

5

8

1

Важно!



Do not turn the flange (9) after this adjustment.

E

E

5

2

3

10

9

9

10

3

3

1

2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

E-46

File: e-UR26-64T_trouble_ru.fm

Техническое обслуживание

UR26-64T

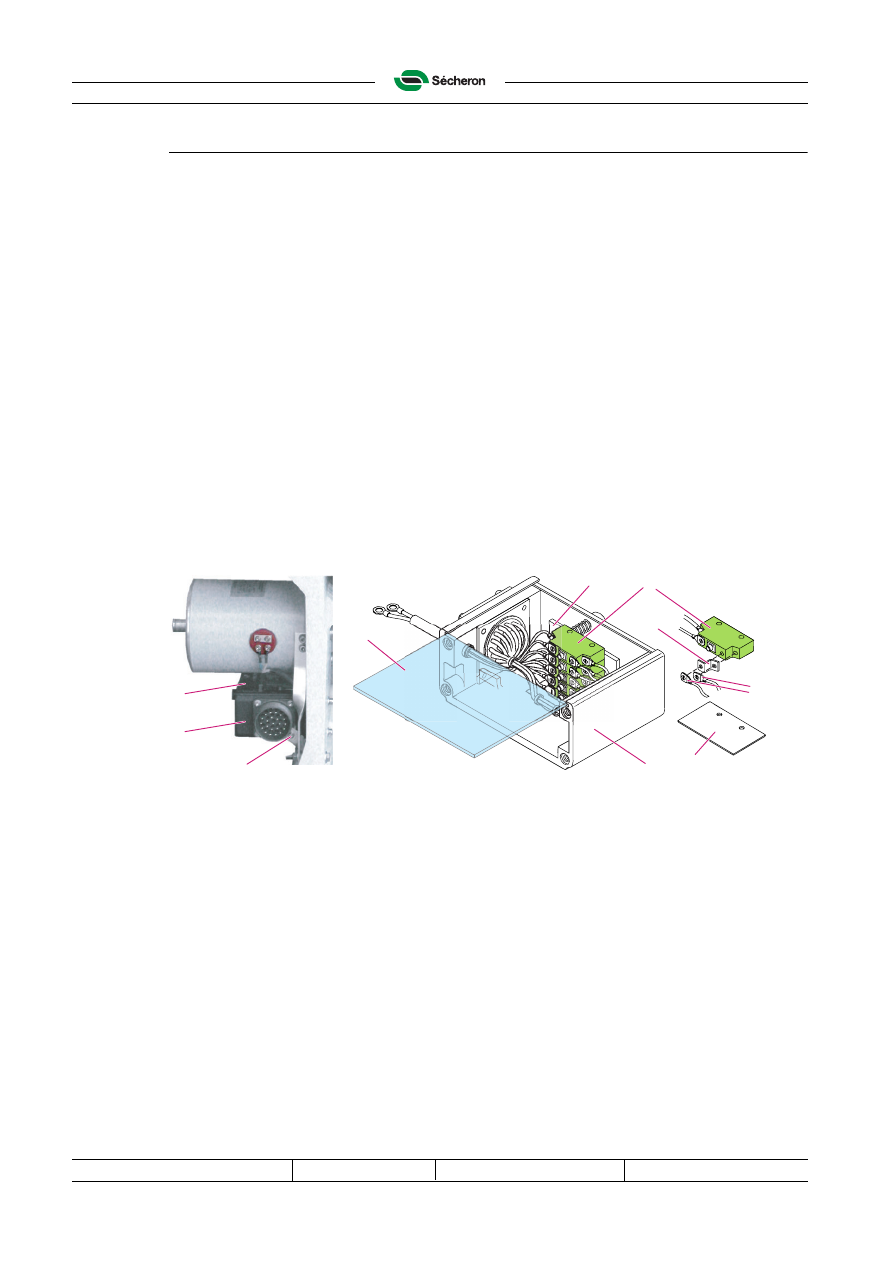

E.4

Замена вспомогательных контактов

Выполняется в случае повреждения вспомогательного контакта (например, КЗ).

a) Отсоедините гайку заземляющего соединителя (7).
b) Снимите корпус вспомогательных контактов (1) и прозрачную крышку (2).
c) Снимите  первый  переключатель (3), затем  первый  изоляционный  лист (4) и

продолжайте до тех пор, пока не найдете неисправный переключатель (тестируя их с
помощью электрического универсального измерительного прибора).

d) Отметьте и отсоедините 3 или 4 провода и замените неисправный переключатель.
e) Подсоедините провода.

Note! Для соединения типа 5U (3 провода  реверсивные контакты), снимите соединение (6) со

старого переключателя (3) и перенесите на новый переключатель.

f) Замените  переключатели (3) и  изоляционные  листы (4) в  порядке  обратном  тому,  в

котором они были сняты.

g) Слегка  нажмите  рукой  на  пластину (8) для  проверки  функционирования  пяти

переключателей (3) по звуку переключения.

h) Наденьте обратно крышку (2).
i)

Присоедините корпус вспомогательных контактов (1) с помощью шурупов, затяните их
на 2 Нм.

j)

Затяните гайку заземляющего соединения (7) на 2 Нм.

03633

7

2

1

1

4

3

8

6

5

2
