Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 8



UR26-64T

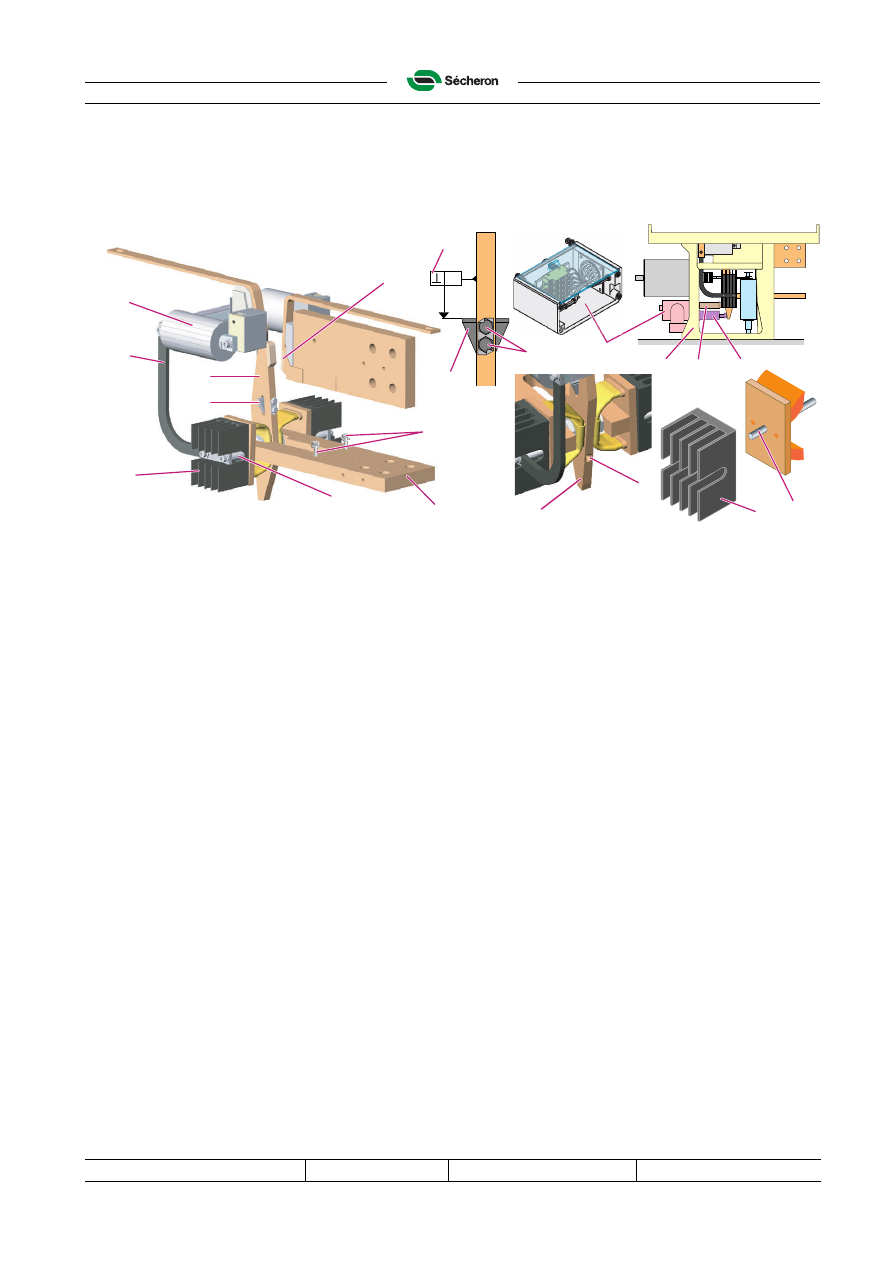

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-35

Note! С  дополнительным  скользящим  контактом:  снимите  оба  шурупа,  патроны  и  пружины

(подробнее см. §

G.3 "Скользящий контакт"

).

f) Вытащите штырь (11).
g) Снимите подвижный контакт (12).

02678

Повторная сборка

a) Вставьте новый подвижный контакт (12).
b)  Слегка смажьте стопоры (16) с помощью смазки Molycote Longterm W2.
c) Вставьте штырь (11) в нижнее соединительное звено (15) и новый подвижный контакт

(12).

Note! Если дополнительный скользящий контакт был снят ранее, снова установите его согласно

§

G.3.2

.

d) Повторно соберите толкатель (8) на раме и вставьте конец толкателя (8) на его место

(9) на подвижном контакте.

e) Повторно соберите демпфер  (7).
f) Повторно соберите коробку (6).
g) Повторно соберите оба охладителя (5), распорки (4) и оба рычага (2).
h) Проверьте  расположение  по  одной  линии  подвижного  контакта (12) и  неподвижного

контакта (13). В  случае  необходимости  повторно  выровняйте  контакты,  ослабляя
шурупы (14) нижнего  соединительного  звена (15), выровняйте  их  и  затем  затяните
шурупы (14).

Note! Проверьте  промежутки X и Y. В  случае  необходимости  настройте  их  согласно §

D.7.4

  и

D.7.5

.

D.8.2

Замена стопора (16)

См. рис. 02678 выше.

a) Снимите оба шурупа (17)
b) и замените стопор (16).
c) Под небольшим углом установите перпендикулярность (18) и затяните шурупы (17).

0,1

2

12

5

9

12

17

16

5

6

7

8

10

11

4

3

18

16

15

13

14



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-36

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

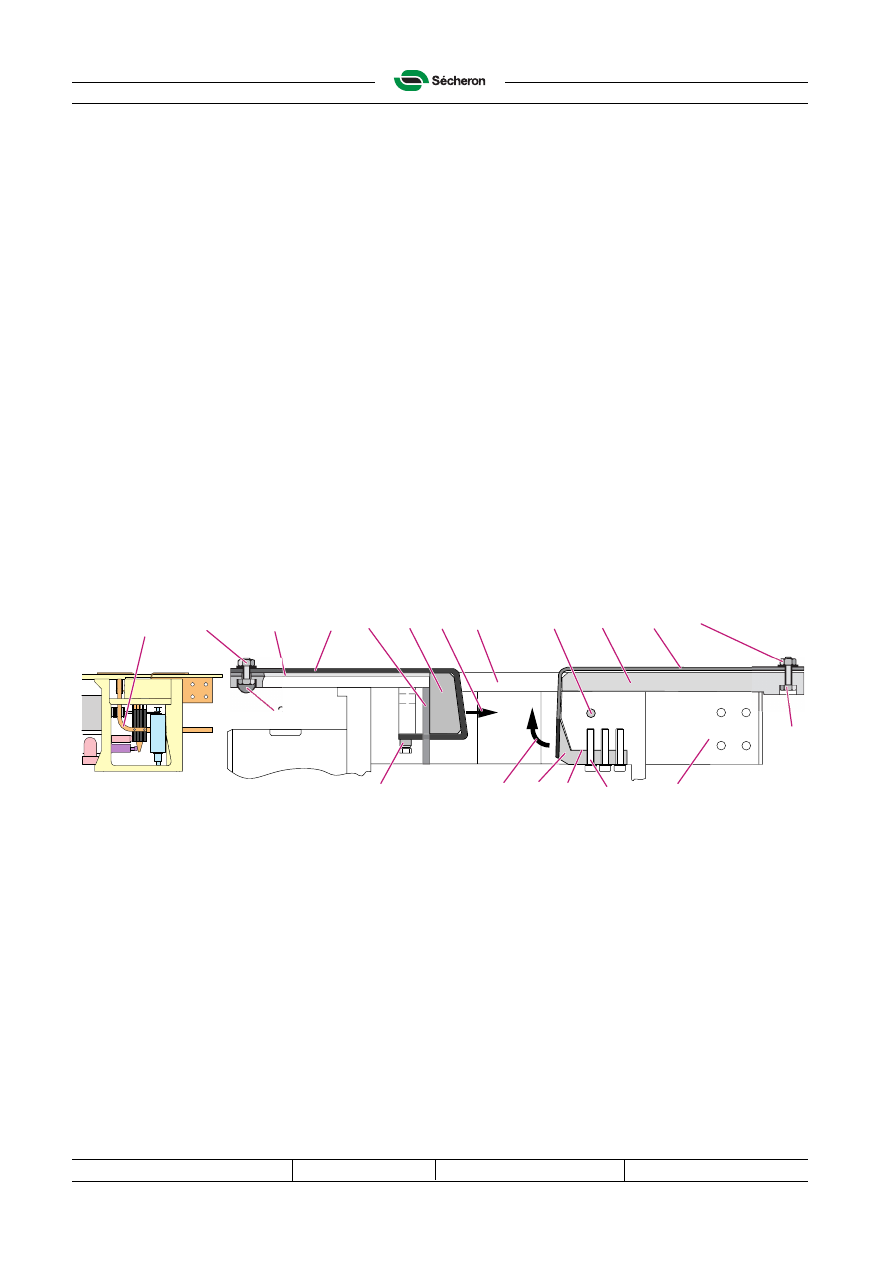

D.8.3

Замена неподвижного контакта

Снятие

a) Снимите гайку (18) с шайбами и винтом (19).
b) Снимите шпонку (1) с верхушки пластины (2).
c) Снимите шуруп (5) расположенный в изоляторе.
d) Снимите  неподвижный  контакт  вверх (6). Неподвижный  контакт  состоит  из  верхнего

соединения (7) и  неподвижного  контакта (8). Если  поверхность  контакта  изношена,
замените только неподвижный контакт (8).

e) Снимите неподвижный контакт (8) открутив три шурупа (9).

Повторная сборка

f) Проверьте хорошее состояние поверхностей контакта (17), верхнего соединения (7) и

нового неподвижного контакта (8).

g) Зафиксируйте новый неподвижный контакт (8) на верхнем соединении (7) с помощью

трех шурупов (9) и затяните их на 22 Нм.

h) Вставьте  неподвижный  контакт (7,8,9) на  место  на  выключателе  и  потяните  вверх  до

остановки у выступа на раме.

i)

Вставьте шуруп (5) в изолятор и затяните его.

j)

Наденьте шпонку (1) на место сверху пластины (2).

Note! Поставьте новую шпонку, когда отметки, оставленные локальными выгораниями достигнут

половины начальной толщины шпонки.

k) Вставьте шуруп (19) и затяните гайку (18) с шайбами.

02714

D.8.4

Замена опоры

См. рис. 02714 выше.

Снятие

a) Снимите один из двух рычагов (10).
b) Ослабьте соединительный фланец (11).
c) Снимите защиту (21) и болт (20) с шайбами.
d) Снимите (16) опору (13)  стержень гашения (14) - уплотнение (15) и разберите ее.

Повторная сборка

e) Проверьте  состояние  защиты (22): поставьте  новую  защиту,  когда  отметки,

оставленные  локальными  выгораниями  достигнут  половины  начальной  толщины
защиты.

f) Наденьте стержень гашения (14), а затем уплотнение (15) на новую опору (13).
g) Вставьте это устройство в выключатель на место.

1

3

2

5

8

17

9

6

11

10

7

13

22

15

14

16

20

21

18

19



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-37

h) Соберите болт (20) с шайбами, затем вставьте защиту (21).
i)

Соберите пластины (19) и шурупы (20) с шайбами.

j)

Соберите  соединительный  фланец (11), прижмите  опору (13) к  раме,  чтобы  затянуть
ее.

k) Соберите рычаг (10).

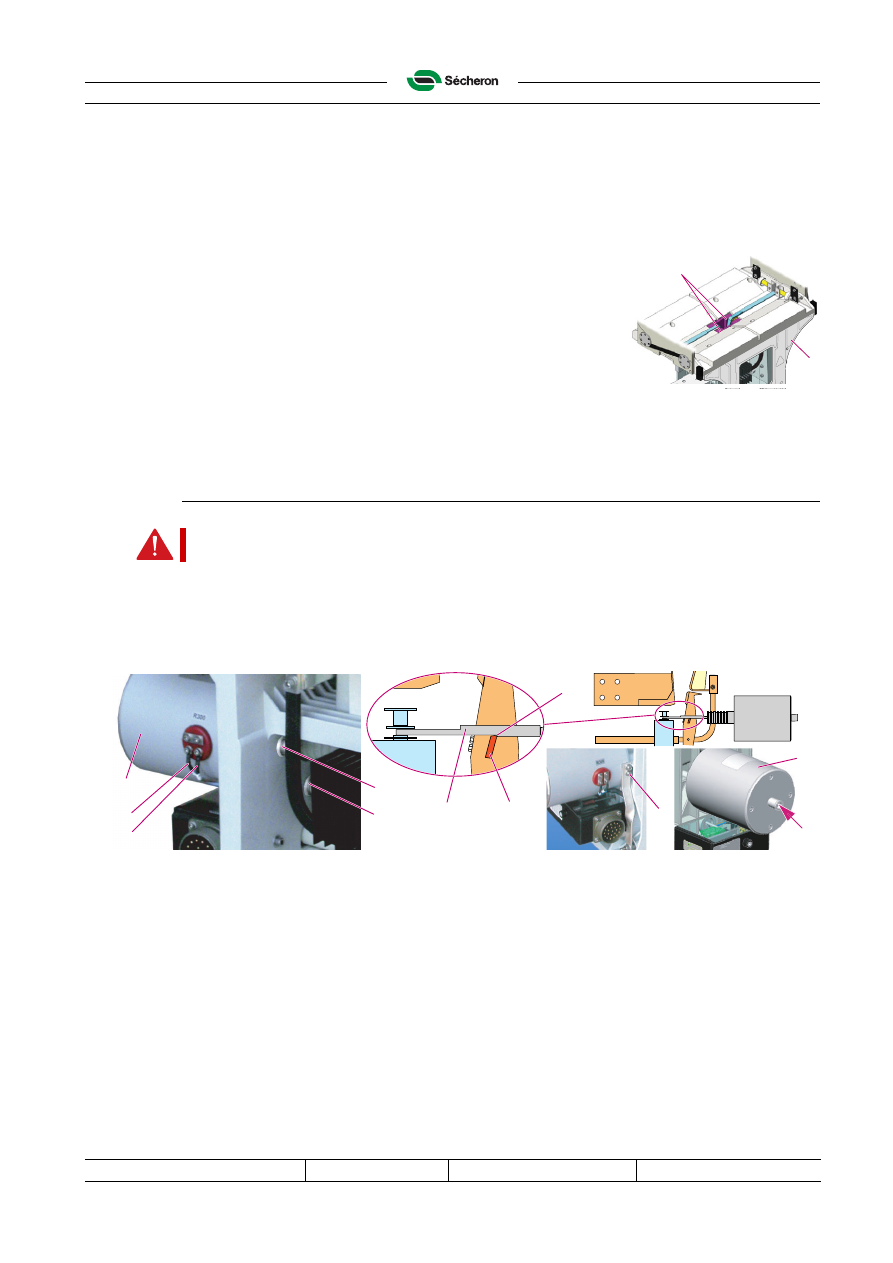

D.8.5

кончательная повторная сборка

a) Повторно  соберите  боковые  распорки (4) в  обратном

порядке, изложенном в §

D.7.1,

 не забывая шайбы (2,6) и

трубки (3,9).

b) Вставьте обратно искрогаситель (21).
c) Повторно  соберите  дугогасительную  камеру  (см. §

D.6.3

"Возвращение  дугогасительной  камеры  в  исходное
положение"

)

d) c chute (see §

D.6.3 "Возвращение дугогасительной камеры в исходное положение"

).

D.9

Замена замыкающего устройства

Снятие

a) Отсоедините провода (1,8).
b) Снимите оба заземляющих соединительных шурупа M6 (2).
c) Открутите три гайки M8 (3) и снимите все устройство (4).

02629

Повторная сборка

d) Вставьте полностью все устройство (4).
e) Удостоверьтесь, что вилка (5) правильно повернута (канавками (6) вниз) и правильно

расположена на стопорах подвижного контакта (7).

f) Удерживая устройство (4), накрутите 3 гайки M8 (3) с их шайбами.
g) Поднимите вилку (5) вручную и проверьте, чтобы она правильно оставалась на месте

при отпускании.

h) Проверьте  промежутки X и Y, в  случае  необходимости  настройте  их  (см. §

D.7.4

  и

D.7.5

).

i)

Соедините  оба  (или  четыре  для  катушки 24 В)  провода (1,8), с  голубым  проводом
слева.

j)

Подсоедините заземление (2) с помощью обоих шурупов M6.

k) Слегка смажьте вилку (5) и стопоры (7) смазкой Molycote Longterm W2

5

4

02715

Важно!



Никогда не прикасайтесь к шурупу (32).

6

7

2

3

3

1
8

4

4

32

5



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-38

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

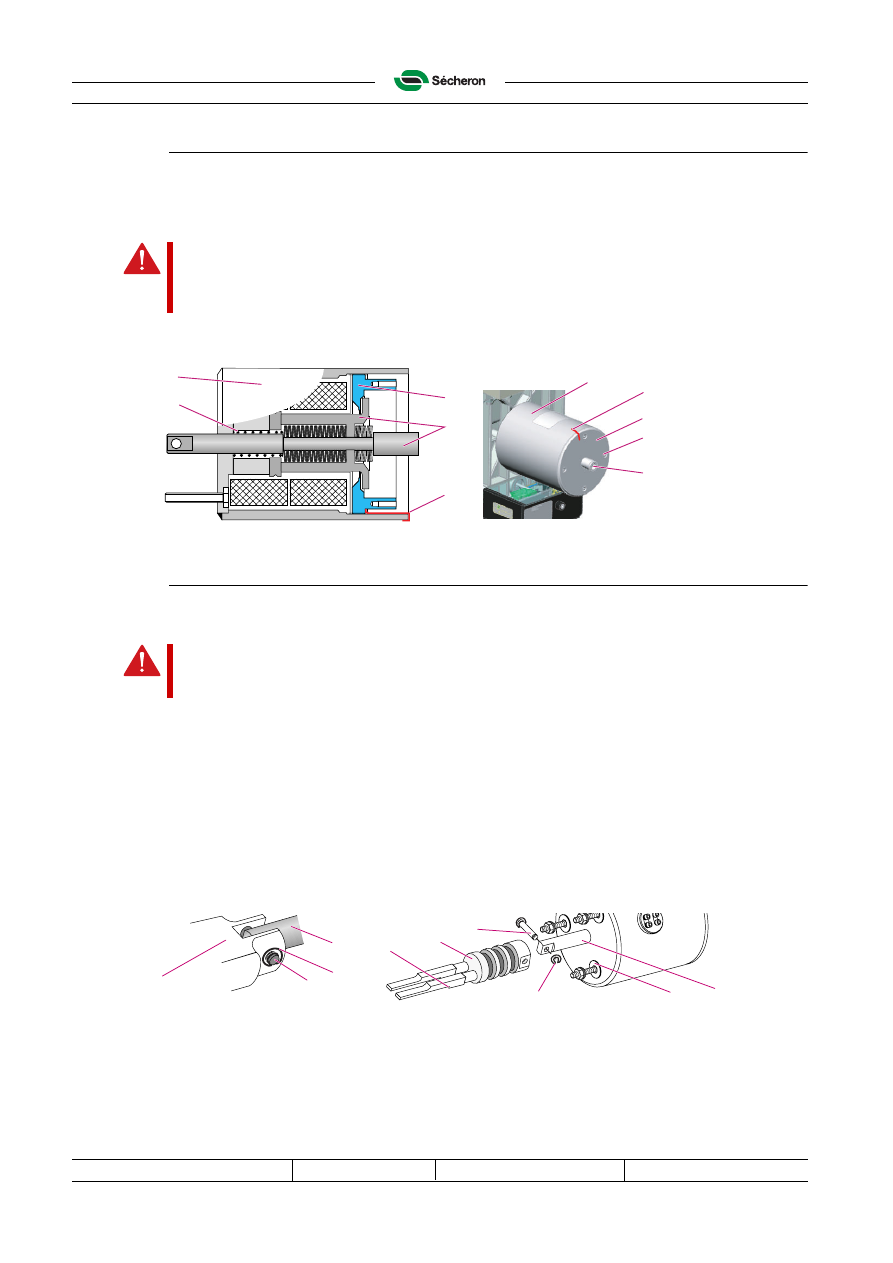

D.10

Замена замыкающего стержня и пружины

a) Снимите замыкающее устройство (1) (см. §

D.9 "Замена замыкающего устройства"

) и

вилку (см. §

D.11 "Замена вилки"

).

b) Поставьте его вертикально на скамейку и снимите четыре шурупа (2) и крышку (3).

c) Снимите замыкающий стержень (6) и пружину (7).
d) Повторно соберите в обратном порядке с новым замыкающим стержнем и пружиной.

02681

D.11

Замена вилки

a) Снимите замыкающее устройство; см. §

D.9 "Замена замыкающего устройства"

.

.

b) Снимите пружинное кольцо (1) и штырь (2).
Новая вилка поставляется с собственным штырем, т.о., чтобы заново собрать вилку:

c) Снимите пружинное кольцо (1), а затем штырь (2) с нового устройства.
d) Расположите  вилку (3) на  конце  замыкающего  стержня (4); канавки (6) должны  быть

направлены вниз.

e) Соедините их, вставив штырь (2), затем пружинные кольца (1).
f) Слегка смажьте вилку смазкой Molycote Longterm W2.
g) Повторно  соберите  замыкающее  устройство;  см. §

D.9 "Замена  замыкающего

устройства"

.

Важно!



Во время работы не меняйте положение фланца (4).
Перед  снятием  замыкающего  стержня  отметьте  фломастером  его  положение
(5).

2

6

3

1

7

5

4

6

5

1

Важно!



Распорки (5) необходимо  вставлять  на  точно  то  же  самое  место,  откуда  они
были сняты при разборке замыкающего устройства.

1

3

3

2

1

4

2

5

4

02630

6
