Быстродействующие выключатели постоянного тока UR26 64T. Руководство - часть 6







UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-27

D.4

Критерии замены запчастей

См. главу “каталог запчастей” относительно расположения запчастей.

Для частей, которые изнашиваются в связи с прерыванием тока:

* Эти детали необходимо заменять одновременно

Заменяйте следующие детали, подвергающиеся износу из-за механических воздействий,
согласно количеству прерываний тока (подсчитывается или оценивается)..

Поз.

№ детали

Название детали

Критерии замены

См. §

196
197
198
3

HSBR330128P0001
HSBR330124P0001
HSBR230065P0001
HSBR130029P0001

Искрогасители
Защитное устройство
Клин
Внутренняя стенка
(дугогасительная камера)

Когда отметки от местных прожегов
достигают половины изначальной
толщины детали.

D.8
D.8
D.8
D.12

9
8

HSBR230063P0002
HSBR230062P0002

Внутренние рычаги

Когда их поперечное сечение достигает
половины изначального поперечного
сечения детали (10x10 мм

2

).

D.12

120
116
193

HSBA200031R0100
HSBA300142R0001
HSBA300132R0001

Подвижный контакт*
Неподвижный контакт*
Опора*

Когда размер W достигает 3

±

 0.5

 мм

D.8

Поз.

№ детали°

Название детали

Количество прерываний тока

См. §

123
330
334
370
710
720
324-AC

127-AC

HSBA400194P0001
HSBA300038R0001
HSBA400158P0001
SG100892R0001
HSBA300028R0100
HSBA400213P0001
SG100808R1

HSBA432736P0002

Стопор
Вилка
Пружина сжатия
Закрывающий стержень
Толкатель
Демпфер
Покрытие переменного тока
(дополнительное устройство)
Пружина переменного тока
(дополнительное устройство)

50’000

D.8
D.9
D.9
D.9
D.13
D.13
G.3

G.3

300
300-AC

HSBA100027R...
SG100395R...

Закрывающее устройство

150’000

D.9
G.3

1200,
250

HSBA200070R...
HSBA031173R0001

Прямой расцепитель
сверхтока мгновенного
действия*
Дополнительный непрямой
расцепитель*

Критерий: Каждые 10’000
расцеплений (каждые 10 лет с
частотой 3 прерывания в день).

D.14
G.2



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-28

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

D.5

Порядок действий

Выполните следующие действия:

D.6

Визуальный осмотр

Контакты  выключателя  необходимо  проверять  и  проводить  техническое  обслуживание
особо  аккуратно.  Любой  нагар  должен  вытираться  сухой  тряпкой.  Если  образуются
большие наплывы, очищайте их с помощью проволочной щетки..

Визуальный осмотр

См. §

1. Раздвиньте дугогасительную камеру

D.6.1

2. Проведите визуальный осмотр

D.6.2

3. Верните дугогасительную камеру в исходное

положение

D.6.3

Детальный осмотр
1. Снимите дугогасительную камеру

D.6.1

2. Снимите боковую распорку

D.7.1

3. Почистите контактную поверхность

D.7.2

4. Измерьте “W” размер износа контакта

D.7.3

5. Проверьте и наладьте промежуток “X”

D.7.4

6. Проверьте и наладьте промежуток “Y”

D.7.5

7. Проверьте и наладьте промежуток “Z”

D.7.6

8. Проверьте и смажьте

D.7.7

9. Проверьте и наладьте промежуток “J”

G.2.2

10.Верните боковую распорку в исходное положение

D.7.8

11. Установите дугогасительную камеру

D.6.3

Важно!



Никогда не используйте напильник для контактов.
Никогда не применяйте смазку для контактов.



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-29

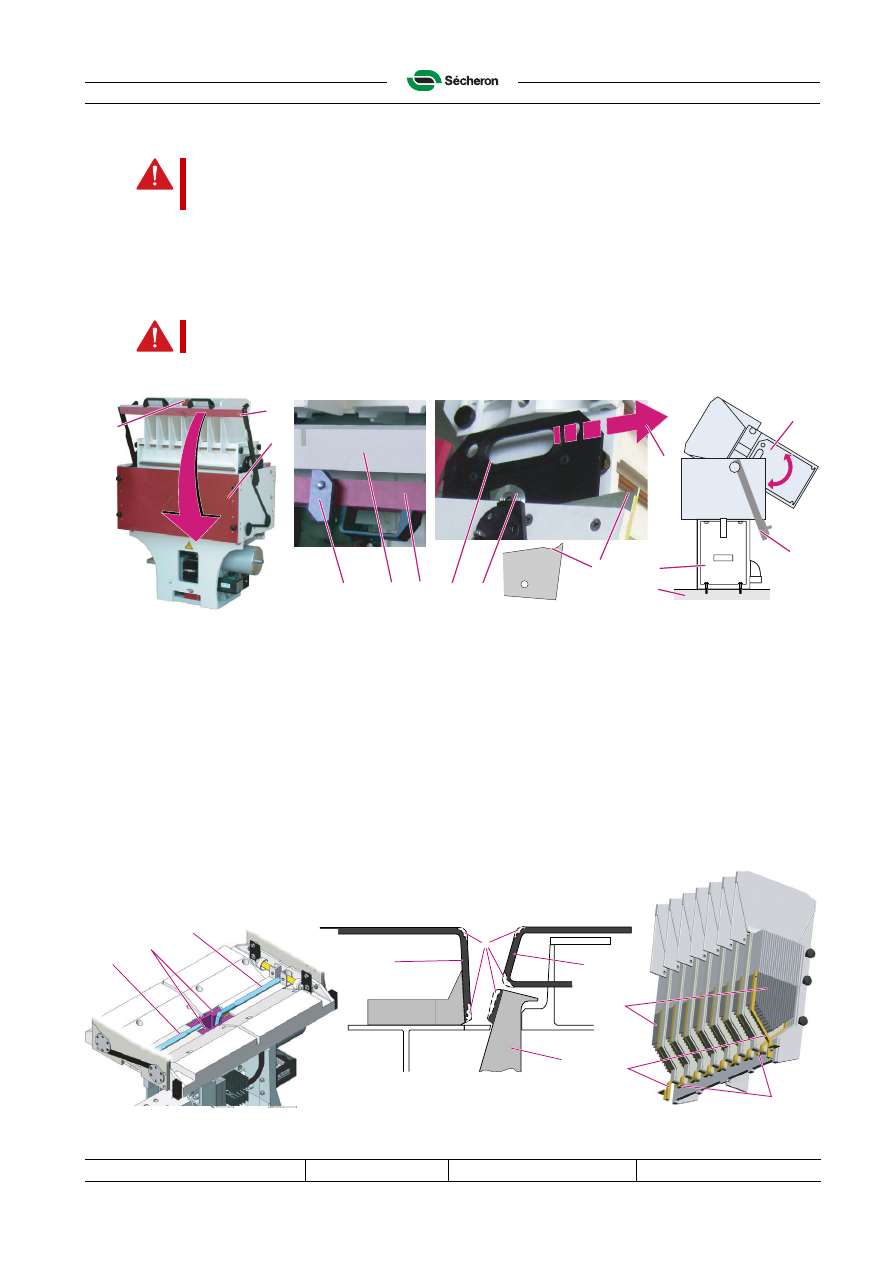

D.6.1

Раздвиньте дугогасительную камеру

a) Снимите пластину (1) со стороны ручки (2).
b) Нажмите  на  рычаг (2) и  поверните  лапку (3) под  пластиной (4), чтобы  удерживать

ручку (2)  вниз.  С  помощью  ручек (5), потяните  плавно (6) дугогасительную  камеру,
чтобы оба колесика (8) вошли в гнезда (9).

c) Теперь дугогасительную камеру можно свободно поворачивать для осмотра.

03619T

D.6.2

Осмотр

a) Проверьте,  чтобы  все  детали,  такие  как  болты,  гайки,  скобы  и  т.д.,  были  на  своих

местах. В случае необходимости замените их, затягивая согласно таблице в §

D.2.

b) Осмотрите  следующие  детали  на  износ (1) и  в  случае  необходимости  замените  их

согласно §

D.4 "Критерии замены запчастей"

– подвижный контакт (2);
– неподвижный контакт (3);
– опора (4);
– искрогасители (5): снимите их с выключателя и почистите с помощью сухой тряпки

и пылесборника;

– перегородки (6), внутренние рычаги (7) и концевые рычаги (8).

02622T

Важно!



Выключатель (10) должен быть привинчен к своей опоре (11) при выполнении
данных действий.

ПРЕДУПРЕЖДЕНИЕ!
Дугогасительная камера упадет, если вы пропустите гнезда (9).

7

2

11

9

6

3

4

2

5

8

10

1

2

3

3

2

4

1

8

6

7

5

3

4



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-30

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

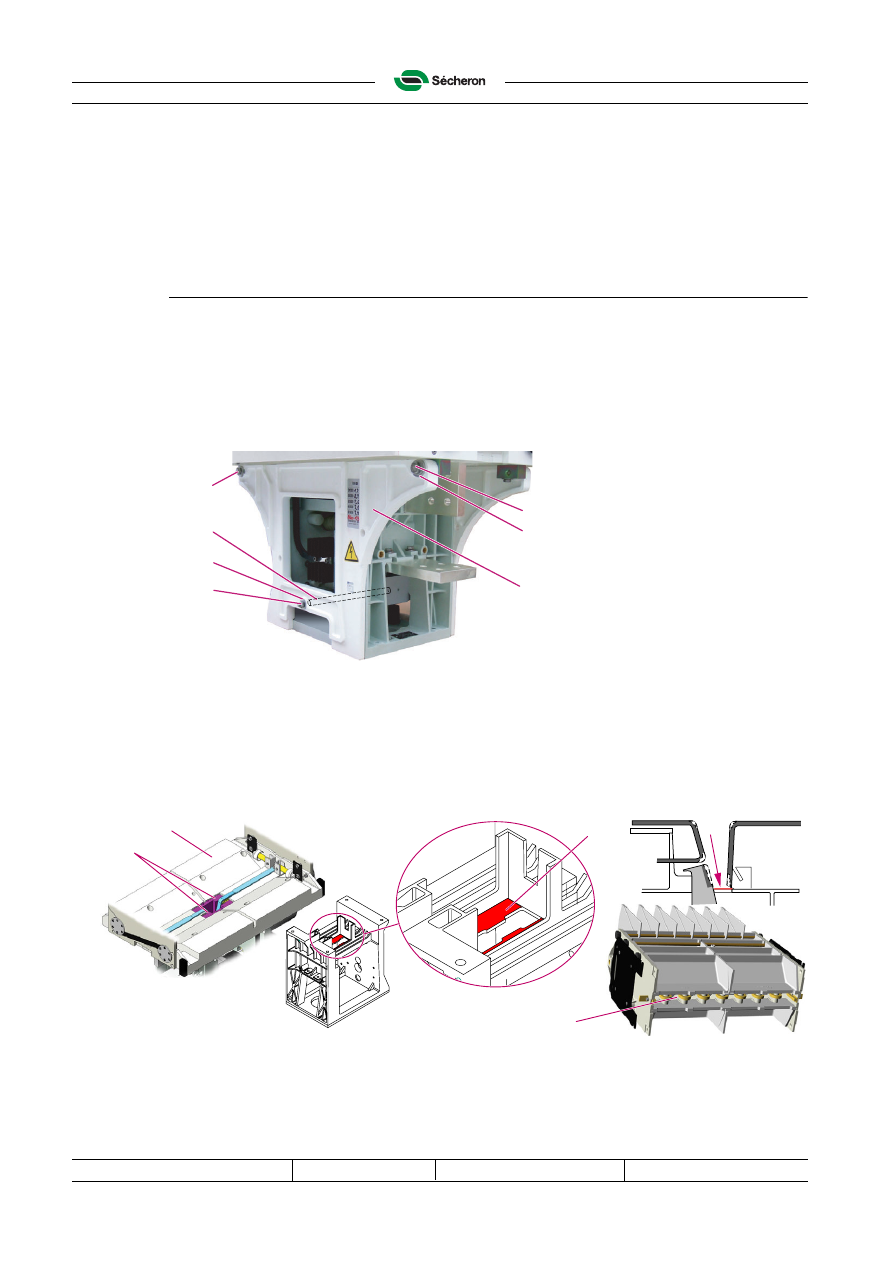

D.6.3

Возвращение дугогасительной камеры в исходное положение

Соберите дугогасительную камеру в обратном порядке относительно §

D.6.1 "Раздвиньте

дугогасительную камеру"

.

Перед  поднятием  рычага (2) проверьте  правильность  расположения  дугогасительной
камеры.

D.7

Детальный осмотр

D.7.1

Снимите боковую распорку

a) Снимите гайку (1) с шайбой (2).
b) Только с рабочей стороны снимите оба шурупа (3) с шайбами (4).
c) Снимите одну боковую распорку (5).
d) Снимите болт с шайбой (2) и трубку (6).

02712

e) Снимите дугогасительную камеру согласно §

D.6.1

.

D.7.2

Чистка контактной поверхности

С помощью сухой тряпочки и пылесборника почистите:

– приемное отверстие дугогасительной камеры (1);
– искрогасители (2), верхнюю пластину (3) и раму внизу (4) камеры отключения.

02623

3

4

5

3

6

1

2

1

4

4

2

3
