Замена деталей дугогасительной камеры

D.12.1

Снятие дугогасительной камеры

a) Раздвиньте дугогасительную камеру согласно §

D.6.1

.

b) Снимите ее и положите на скамью согласно §

C.5 "Операции по перемещению"

.

D.12.2

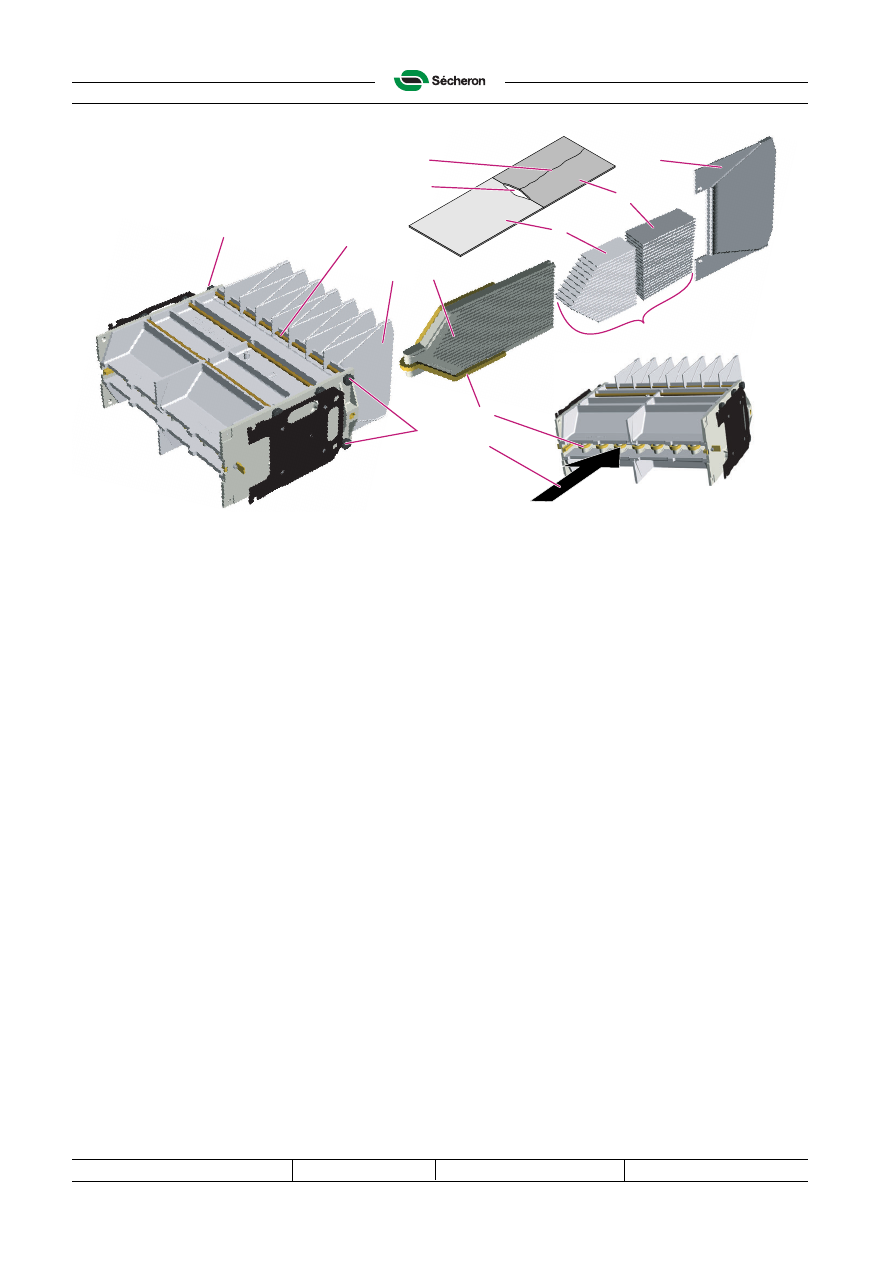

Замена внутреннего рычага и стенки

Снятие

a) Снимите обе кнопки (1).
b) Снимите оба стержня (2) и их трубки (3).
c) Снимите распорки (4).
d) Нажмите (5) на  рычаги (6) или  стенки (7). Во  время  нажатия  снимите  комплекты

деионизаторов (8, оставьте  их  сгруппированными  комплектом)  и  комплекты
дефлекторов (9, оставьте их сгруппированными комплектом).

e) Полностью снимите рычаги (6) и стенки (7).
f) Почистите стенки (7) с помощью щетки и пылесборника.

Сборка

g) Установите новые рычаги (6) на внутренних стенках (7).
h) Вставьте  устройство  полностью  в  его  паз  на  дугогасительной  камере  и  протолкните

внутрь.

i)

Тщательно проверьте состояние дефлекторов (9) и деионизаторов (8):

– Если  контактные  поверхности  дефлекторов (9) и  деионизаторов (8) выгорели  и

показалось открытое место (10), их необходимо заменить.

– Если на нескольких из этих компонентов из одной камеры (11) есть большие места

выгорания, все камеры дугогасительной камеры необходимо осмотреть.

– Если  к  дефлекторам (9) прилипают  крупинки  металла,  счистите  эти  крупинки  с

помощью инструмента (например: напильник или отвертка).

– Если на некоторых деионизаторах (8) появятся трещины (12), замените их.

j)

Вставьте дефлекторы (9) обращая внимание на их расположение в камере, чтобы они
все были на одинаковом уровне со стороны деионизаторов (8).

k) Вставьте деионизаторы (8).
l)

Вставьте распорки (4) в их гнезда, затем вставьте трубки (3) и резьбовые стержни (2).

m) Вкрутите и крепко затяните кнопки (1).

n) Проверьте,  чтобы  положение  металлических  дефлекторов (9) и  изолированных

деионизаторов (8) не  было  перевернуто:  изолированные  деионизаторы (8) должны
быть видны под распорками (4).

Важно!



Никогда  не  заменяйте  кнопки (1) гайками;  используйте  только  оригинальные
детали устройства.



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-40

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

02716

1

3

4

4

2

5

6

7

8

11

9

12

10



UR26-64T

Техническое обслуживание

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: d-UR26-64T_maint_ru.fm

D-41

D.13

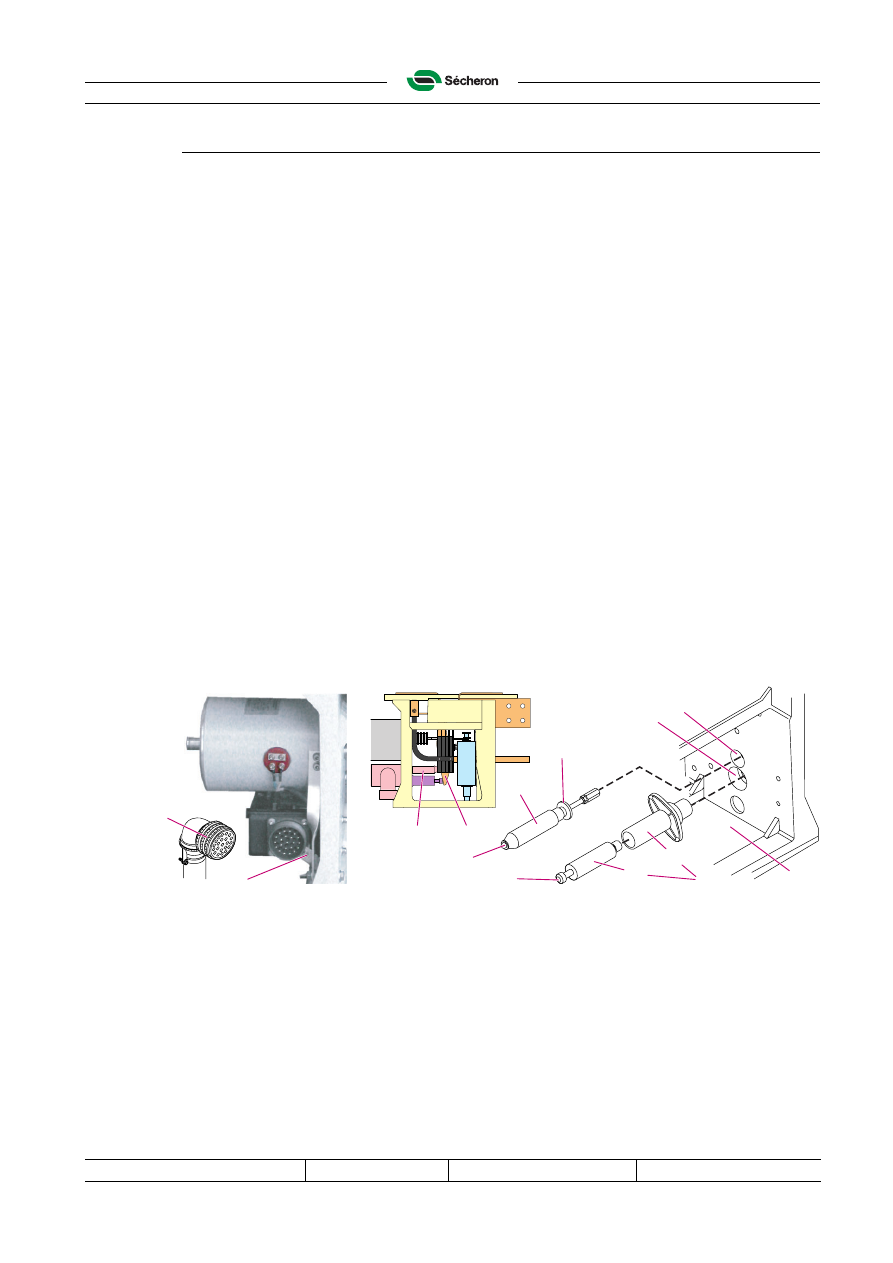

амена толкателя и демпфера

Эти детали снимаются при замене прямого расцепления.

Критерии  замены  демпфера (11): 50'000 срабатываний,  или  видимые  следы  масла  на
нем или на дне рамы (13).

Толкатель

a) Снимите соединитель (1) и заземляющий соединитель (2).
b) Снимите конец (3) толкателя (4) с его места на подвижном контакте (5).
c) Снимите опору поворотного узла (6) с его места (7) для снятия толкателя.
d) Вставьте новый толкатель (4) на место (7).
e) Вставьте конец (3) толкателя на место на подвижном контакте (5).
f) Проверьте, чтобы опора поворотного узла (6) была внизу на месте (7).
g) Настройте промежуток Z: см. §

D.7.6 "Проверка и наладка промежутка Z"

.

h) Повторно подсоедините соединитель (1) и заземляющее соединение (2).

Демпфер

i)

Снимите соединитель (1) и заземляющий соединитель (2).

j)

Снимите устройство (9) с его места на раме (10).

k) Снимите демпфер (11) с рукава (12).
l)

Вставьте новый демпфер (11) в рукав (12).

m) Удерживая  устройство (9) вручную,  вставьте  его  на  место  на  раме (10), прижимая

поршень (14) большим пальцем.

n) Прижмите  устройство (9) книзу  на  его  место (10); в  случае  необходимости  закройте

выключатель.

o) Повторно подсоедините соединитель (1) и заземляющее соединение (2).

02634

1

2

3

4

6

7

10

11

12

9

13

14

5

4



Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

D-42

File: d-UR26-64T_maint_ru.fm

Техническое обслуживание

UR26-64T

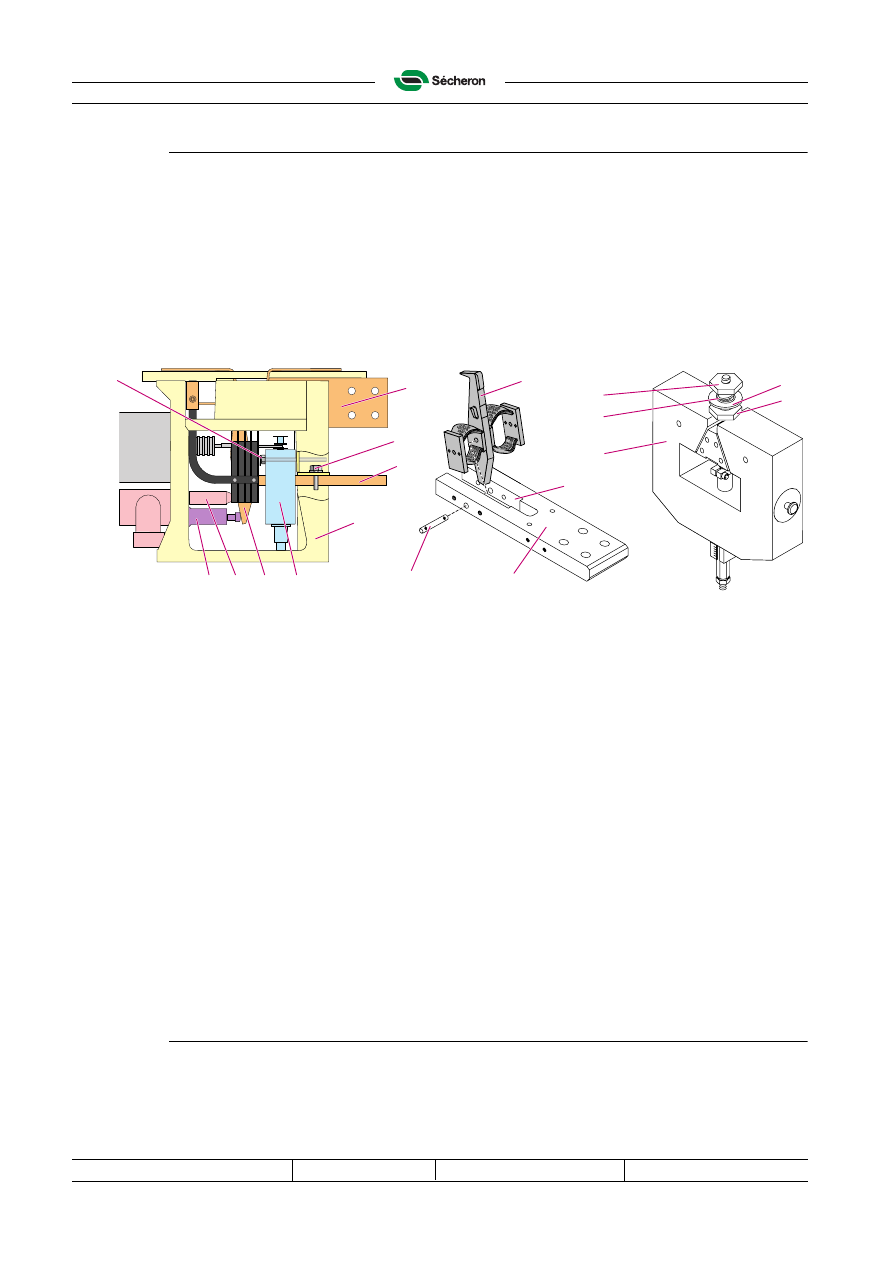

D.14
