13ЭЛЕКТРОВОЗ ВЛ-11. ВИЛИТОВЫЙ РАЗРЯДНИК РМВУ-3,3(обозначение в схеме Рр1).
Разрядник, магнитный, вентильный, униполярный (на одну полярность). Служит для защиты силовой цепи электровоза от перенапряжений, возникающих в контактной сети от грозовых перенапряжений. Основные элементы: металлическое основание, фарфоровый корпус, два вилитовых диска, два постоянных магнита, два искровых промежутка, монтажные детали, сжимающая пружина, винт, фетровые прокладки, предохранительный клапан.
Принцип действия: вилитовые диски, изготовленные из вилита-корбуранда, под действием приложенного перенапряжения уменьшают свое внутреннее сопротивление и становятся токопроводящими. Волна перенапряжений отводится в рельсовую цепь, после чего внутреннее сопротивление дисков вновь восстанавливается. Для контроля числа срабатываний разрядника он дополняется счетчиком отключений, включённый последовательно с разрядником.
а) б) в)
Рисунок 69 Разрядник РВМУ-3.3, общий вид (а), схема соединения (б) и схема регистратора срабатываний (в) 14 ЭЛЕКТРОВОЗ ВЛ-11. НОЖЕВЫЕ РАЗЪЕДИНИТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ.Служат для ручных переключений в обесточенной силовой цепи электровоза. 14.1 Разъединитель высоковольтный наружной установки типа РВН-004Т(крышевой, обозначение в схеме Рз1).
Служит
для отключения неисправного токоприемника (излом подвижных рам, перекрытие
по изоляторам) и аппаратов, соединенных электрически с ним: вилитового
разрядника (отводит грозовой разряд в рельсовую цепь), помехоподавляющих
устройств ПРС: дросселя L1 (установлен на раме токоприемника), конденсатора
С2, устройства У1. Номинальный ток 800А, усилие выключения Расположен на крыше электровоза, а рукоятка - в машинном отделение перед средней дверью высоковольтной камеры. Представляет из себя рубильник рубящего типа, контакты которого смонтированы на изоляторах. Рукоятка блокируется ключом КУ, который находится в щитке пульта машиниста. Поскольку этот ключ можно изъять из этого щитка только при выключенных кнопках, переключение ножа разъединителя невозможно произвести при поднятых токоприемниках. Нормальное положение разъединителя Рз1 в схеме «Включено», блокировок не имеет.

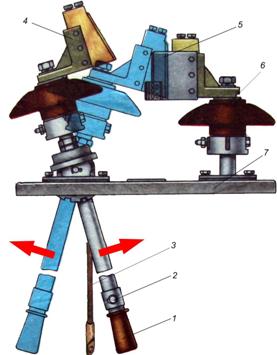

Рисунок 70 Разъединитель РВН-004Т. 1 – рукоятка; 2 – гнездо под ключ КУ;3 – заземляющий шунт; 4 – подвижный контакт; 5 – неподвижный контакт; 6 – изолятор; 7 – изоляционное основание. 14.2 Разъединитель заземления типа РВО-010(схемное обозначение Рз2).

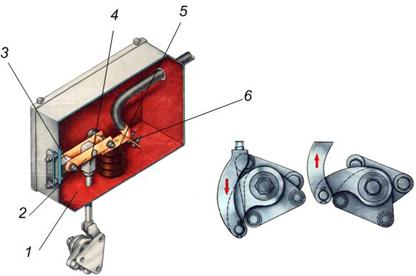

Служит для заземления крышевого оборудования при открытии двери
высоковольтной камеры на 100- Перед каждым входом в камеру локомотивная бригада должна убеждаться в замкнутом положении этих контактов. Нормальное положение в схеме «Выключено», блокировок нет. 14.3 Разъединитель ПН-008.(шинный, обозначение в схеме РзЗ).
Служит для ввода и вывода электровоза из депо под низким напряжением. Номинальный ток 500 а. Представляет из себя стойку из двух текстолитовых пластин, на которой закреплены три контактных пластины (врубы). На средней, при помощи пружинящих шайб закреплен нож из двух медных пластин, то есть нож обхватывающего типа. Нож через блокировочную тягу воздействует на блокировочное устройство мостикового типа. РзЗ имеет два положения. Первое – «Токоприемник опущен», второе – «Токоприёмник поднят». За нормальное положение в схеме принято положение «Токоприемник поднят» (нож в нижнем положении), поэтому силовые и блокировочные контакты этого положения в схеме изображаются замкнутыми.
Для ввода электровоза в депо под низким напряжением (250-380 В) нож РзЗ переключается в верхнее положение. При этом размыкаются блокировки РзЗ в цепи от кнопки «Токоприемники» до кнопок «Токоприемник 1» («Токоприемник 2» и «Токоприемник 3»), что исключает подъем токоприемников. Затем закрываются и блокируются двери высоковольтных камер и сетки (после проверки отсутствия людей). В подкузовные розетки с надписью 380 вольт подключается провод с медной пластиной на конце от деповской сети 380 В. Затем включается деповской разъединитель, подающий напряжение на этот провод. Машинист ставит главную рукоятку на 1 позицию и перемещает по реостатным позициям до начала движения электровоза. Недостатком конструкции данного разъединителя заключается в том, что при подаче напряжения в подкузовные розетки под этим напряжением находится все крышевое оборудование. Этот недостаток исключен на электровозах ВЛ11м с №373, на которых установлен разъединитель РзЗ с двумя ножами. 14.4 ПЕРЕКЛЮЧАТЕЛЬ ПН-024 (печной, обозначение в схеме Рз4).
Служит для переключения двух групп электропечей с параллельного на последовательное соединение, как правило, в задней кабине. Номинальный ток 100 А.
Имеет два положения: верхнее и нижнее. В верхнем положении можно включить обе группы печей или любую из них под напряжение 3000 В. В нижнем положении обе группы печей правым ножом соединяются последовательно и подключаются к контактной сети. Подключает их к контактной сети контактор К52 при включении кнопки "Электропечи 1 группы". Цепь катушки контактора К54, подключающего вторую группу печей к контактной сети, прервана левым ножом ножа Рз4. Нормальное положение «Верхнее», поэтому контакты этого положения в схеме изображаются замкнутыми.
