ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 11

Автоматические фильтры – техническое обслуживание 6.46 DN100

44

1

2

3

4

0021

5003166

(Z24970)

Дроссель (d = 8,5 мм)

1

0022

2310058

(4-18385)

Пружина нажимная

1

0023

2703599

Шарикоподшипник радиальный

2

0024

0550009

Индикатор дифференциального
давления

1

0025

2000257

Винт (М4х6)

1

0026

2301130

Штифт (8х20 DIN 1474)

1

0027

2300010

Штифт (4х20 EN 28752)

3

0028

2560063

Кран угловой шаровой (G 1/4 , PN
20/160 ºC)

2

0029

2800069

Фланец

1

0030

2009089

Шпилька (М16х45 DIN 939)

8

0031

2100007

Гайка (М16 DIN 934)

8

0032

2000096

Болт (М16х40 DIN 931)

4

0034

6402865

(Z38780)

Крышка

1

0035

2000187

Пробка (G 1/4 DIN 5586)

2

0036

2000155

Винт (М12х30 DIN 912)

4

0037

2000142

Винт (М10х20 DIN 912)

6

0038

2000130

Винт (М8х16 DIN 912)

3

0039

2000130

Винт (М8х16 DIN 912)

3

0040

2000197

Винт (М10х16 DIN 912)

1

0041

2003658

Шпилька (М8х50 DIN 939)

1

0042

2000122

Винт (М6х16 DIN 912)

2

0043

2000154

Винт (М12х25 DIN 912)

4

0045

2000121

Винт (М6х12 DIN 912)

3

0046

2200235

Пружинное кольцо (А8 DIN 128)

3

0047

5008712

(Z39202)

Шайба

1

0048

2200007

Шайба (А10,5 DIN 125)

1

0053

2000122

Винт (М6х16 DIN 912)

2

0055

2500024

Штуцер (R 1/4" DL08 DIN 2353)

4

0057

7300002

Труба (8х1 DIN 2391)

2

0060

3040136

Кольцо уплотнительное
(304,1х5,33)

1

0061

3040018

Кольцо уплотнительное
(266,2х3,53)

1

0062

3041700

Кольцо уплотнительное
(253,6х3,53)

2

0063

3030012

Кольцо уплотнительное (15,6х1,78)  156

0065

3031743

Кольцо уплотнительное (53,5х3,53)

1

Автоматические фильтры – техническое обслуживание 6.46 DN100

45

1

2

3

4

0066

3040115

Кольцо уплотнительное (37,4х5,33)

1

0067

3380041

Прокладка (116х130х1,5)

1

0068

3041106

Кольцо уплотнительное (78,7х5,33)

1

0069

3270002

Прокладка (А14х18х1,5)

2

0070

3332814

Прокладка (36х45х2)

1

0071

3048235

Уплотнительное кольцо (40,8х3,53)

1

0075

2209799

Кольцо пружинное (А6 DIN 128)

3

0076

2000122

Винт (М6х16 DIN 912)

3

0077

2100047

Гайка (М8 DIN 985)

1

0079

2000115

Винт (М5х12 DIN 912)

1

0080

9400997

Табличка («Вход»)

1

0080

9407569

Табличка («Выход»)

1

0080

9402913

Табличка (с указанием типа)

1

0081

3520007

(2300060)

Втулка указательная

1

0082

5209684

(Z39684)

Втулка прижимная

1

0083

4707080

Стекло смотровое (45х10)

1

0086

2000189

Болт (М12х35 DIN 931)

4

0087

3380063

Прокладка (28х60х2)

1

0097

3270004

Прокладка (А21х26х1,5)

4

0098

2000189

Пробка (G 1/2 DIN 5586)

4

0099

2808900

Фланец

1

Автоматические фильтры – техническое обслуживание 6.46 DN100

46

11. Перечень запасных частей к фильтру типа 6.46 DN100 с номерами для
заказа

Фильтроэлемент
Filterkerze

ID 1365425

Блок фильтрации без элементов
Einsatz ohne Kerzen

ID 0601338

Блок фильтрации с элементами
Einsatz mit Kerzen

ID 163244

Комплект уплотнений, включающий:
1 шт. – 3040136 (кольцо уплотнительное 304,1 х
5,33),
2 шт. – 3041700 (кольцо уплотнительное 253,6 х
3,53),
156 шт. –  3049400 (кольцо уплотнительное 15,6 х
1,78)
Dichtungssatz bestehen aus: 1 x 3040136, 2 x
3041700, 156 x 3049400

ID 3040136

ID 3041700

ID 3049400

Редуктор червячный
Schneckengetriebe

ID 2709131
(Z 43945)

Автоматические фильтры – техническое обслуживание 6.46 DN100

47

12 Технический  паспорт  контактного  индикатора  дифференциального

давления

МАТЕРИАЛ: КОРПУС ИЗ ОТЛИТОГО ПОД ДАВЛЕНИЕМ АЛЮМИНИЯ GD\4L
                        ВСЕ ДЕТАЛИ, СОПРИКАСАЮЩИЕСЯ С РАБОЧЕЙ СРЕДОЙ, ИЗГОТОВЛЕНЫ ИЗ
                        НЕРЖАВЕЮЩЕЙ СТАЛИ.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ:
                        ИЗБЫТОЧНОЕ РАБОЧЕЕ ДАВЛЕНИЕ                МАКС. 100 БАР
                        РАБОЧАЯ ТЕМПЕРАТУРА                                   МАКС. 150º С

ДИАПАЗОН ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ ДЕЛЬТА Р = 0 – 0,5 БАР
                                                                                                                    0 – 0,8 БАР
                                                                                                                    0 – 1,2 БАР

УКАЗЫВАЙТЕ ПРИ ЗАКАЗЕ

                                                                                                                    0 – 2,0 БАР
                                                                                                                    0 – 3,0 БАР

ОПИСАНИЕ:
ПРИБОР СЛУЖИТ ДЛЯ ИЗМЕРЕНИЯ И ВИЗУАЛЬНОЙ ИНДИКАЦИИ ИЗМЕНЯЮЩЕГОСЯ ДИФФЕ-
РЕНЦИАЛЬНОГО ДАВЛЕНИЯ.

ПРИНЦИП ДЕЙСТВИЯ:

ПОРШЕНЬ С УПЛОТНЯЮЩЕЙ МЕМБРАНОЙ РАЗДЕЛЯЕТ ПОЛОСТЬ  ДАВЛЕНИЯ НА ДВЕ КАМЕ-
РЫ. ПОД  ДЕЙСТВИЕМ  ПРЕДВАРИТЕЛЬНО  СЖАТОЙ  ПРУЖИНЫ  ПОРШЕНЬ  НАХОДИТСЯ  ПРИ
ДЕЛЬТА Р = 0 В НУЛЕВОМ ПОЛОЖЕНИИ.

ПРИ РОСТЕ  ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ (ДЕЛЬТА Р > 0) ПОРШЕНЬ ПОД ДЕЙСТВИЕМ
ДАВЛЕНИЯ  ПРЕОДОЛЕВАЕТ  УСИЛИЕ  ПРУЖИНЫ  И  ПЕРЕМЕЩАЯСЬ, С  ПОМОЩЬЮ  ЭЛЕКТРО-
МАГНИТНОЙ СИЛЫ, ПЕРЕДВИГАЕТ ДИСК ИНДИКАТОРА (С МАЛЫМИ ПОТЕРЯМИ НА ТРЕНИЕ).

ЗА СЧЁТ ДВИЖЕНИЯ ПОРШНЯ В ДИАПАЗОНЕ 50 – 100% ДЕЛЬТА Р СТАНОВИТСЯ ВИДИМОЙ –
КРАСНАЯ ЧАСТЬ ДИСКА ИНДИКАТОРА.

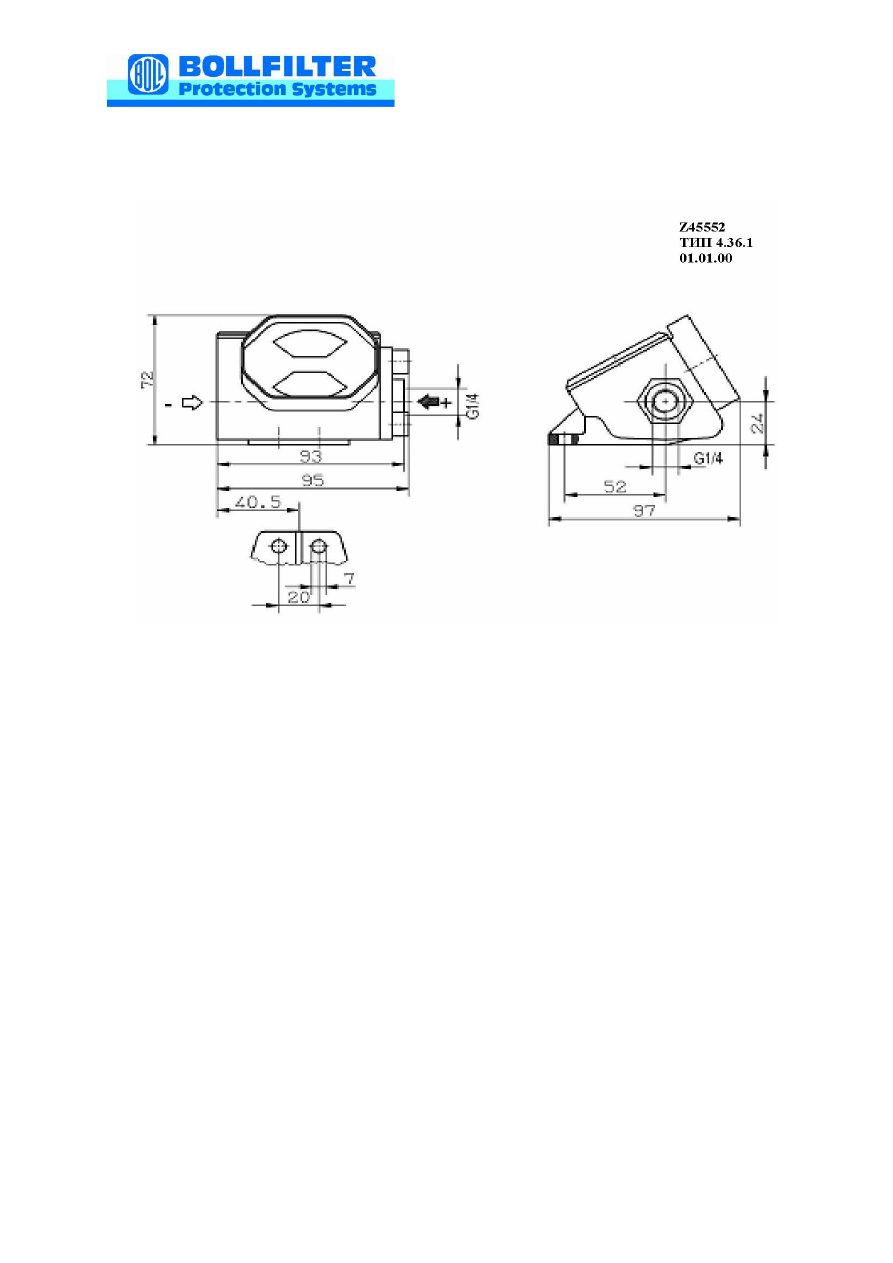

ИНДИКАТОР ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ
