ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 9

Автоматические фильтры – техническое обслуживание 6.46 DN100

36

8.4 Сборка фильтра

Сборку  фильтра  производите  в  последовательности, обратной  последова-

тельности  разборки. При  сборке  обратите  особое  внимание  на  указания, приве-
денные ниже.

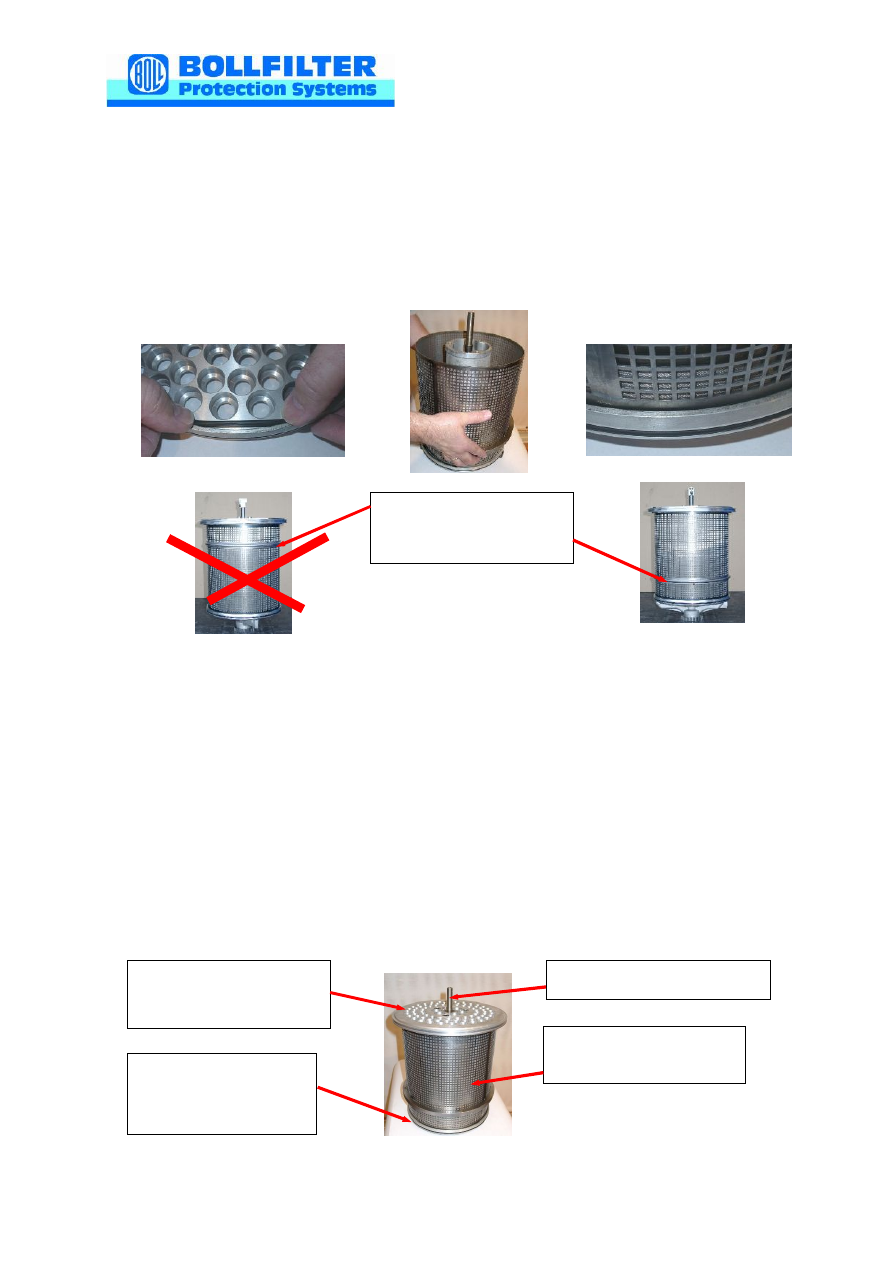

8.4.1 Установка защитного сетчатого фильтра с верхней и нижней пли-

тами

При  установке  защитного  сетчатого  фильтра  необходимо  обратить  внима-

ние на следующее:

- опорное кольцо, предусмотренное в качестве монтажного средства при ус-

тановке блока фильтрации в сборе в корпус фильтра, должно быть расположено в
районе нижней плиты;

- уплотнительное кольцо и защитный сетчатый фильтр должны быть плотно

установлены в канавке нижней и верхней плит.

При  неправильной  установке  защитного  сетчатого  фильтра  вал  рычага

промывки не будет свободно вращаться после закрепления верхней плиты – про-
изойдет  заклинивание  вала  рычага  промывки  в  шарикоподшипниках  нижней  и
верхней плит.

Опорное кольцо на
защитном сетчатом
фильтре

Вал рычага промывки

Защитный сетчатый
фильтр

Нижняя плита за-
щитного сетчатого
фильтра

Верхняя плита
защитного сетчатого
фильтра

Автоматические фильтры – техническое обслуживание 6.46 DN100

37

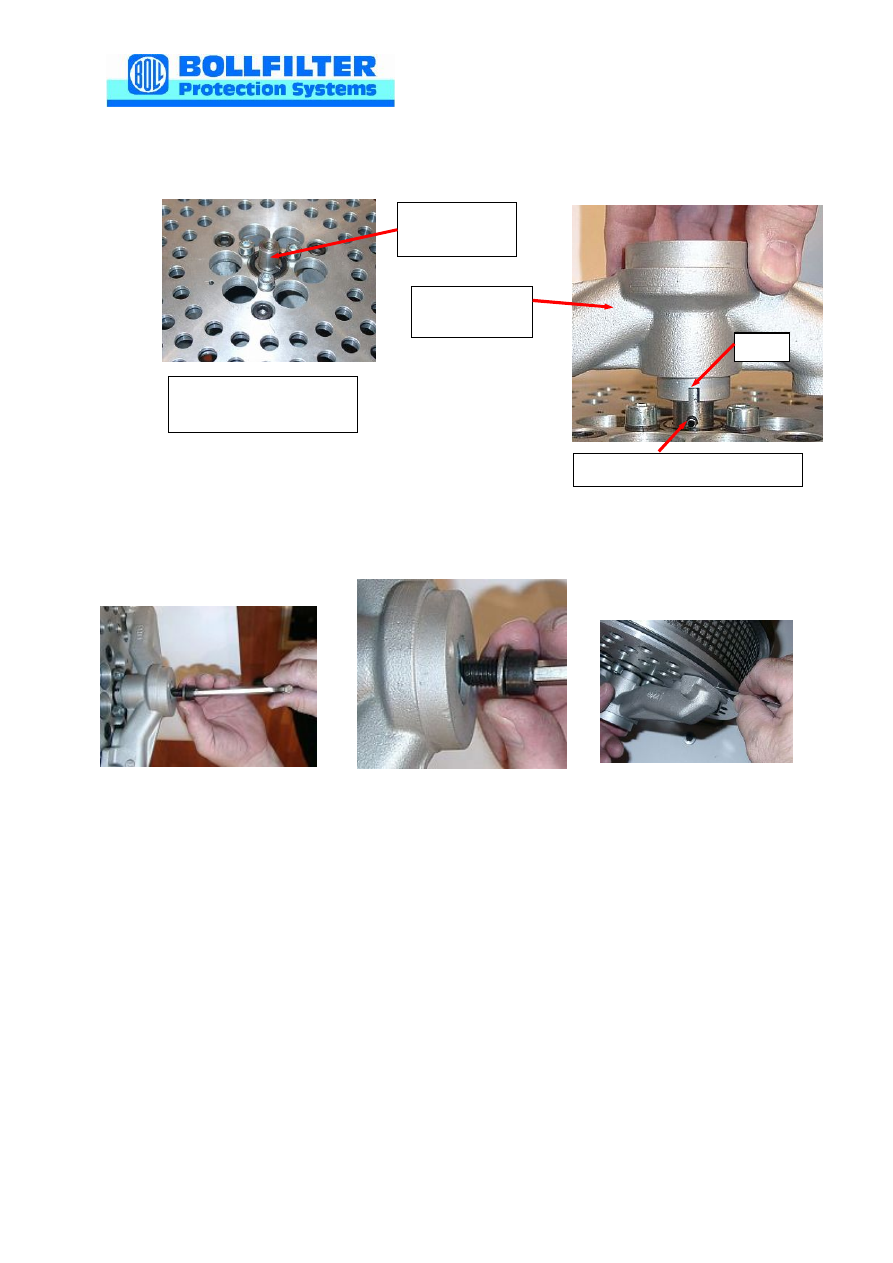

8.4.2 Установка рычага промывки на вал (нижняя плита)

Обратите внимание на положение паза в рычаге промывки и штифта на ва-

ле рычага промывки

Необходимо устанавливать болт с шайбой или болт с буртиком.
Зазор между нижней плитой и рычагом промывки должен быть обеспечен в

пределах 0,1…0,3 мм.

Вал рычага
промывки

Штифт фиксирующий

Паз

Рычаг
промывки

Нижняя плита без
рычага промывки

Автоматические фильтры – техническое обслуживание 6.46 DN100

38

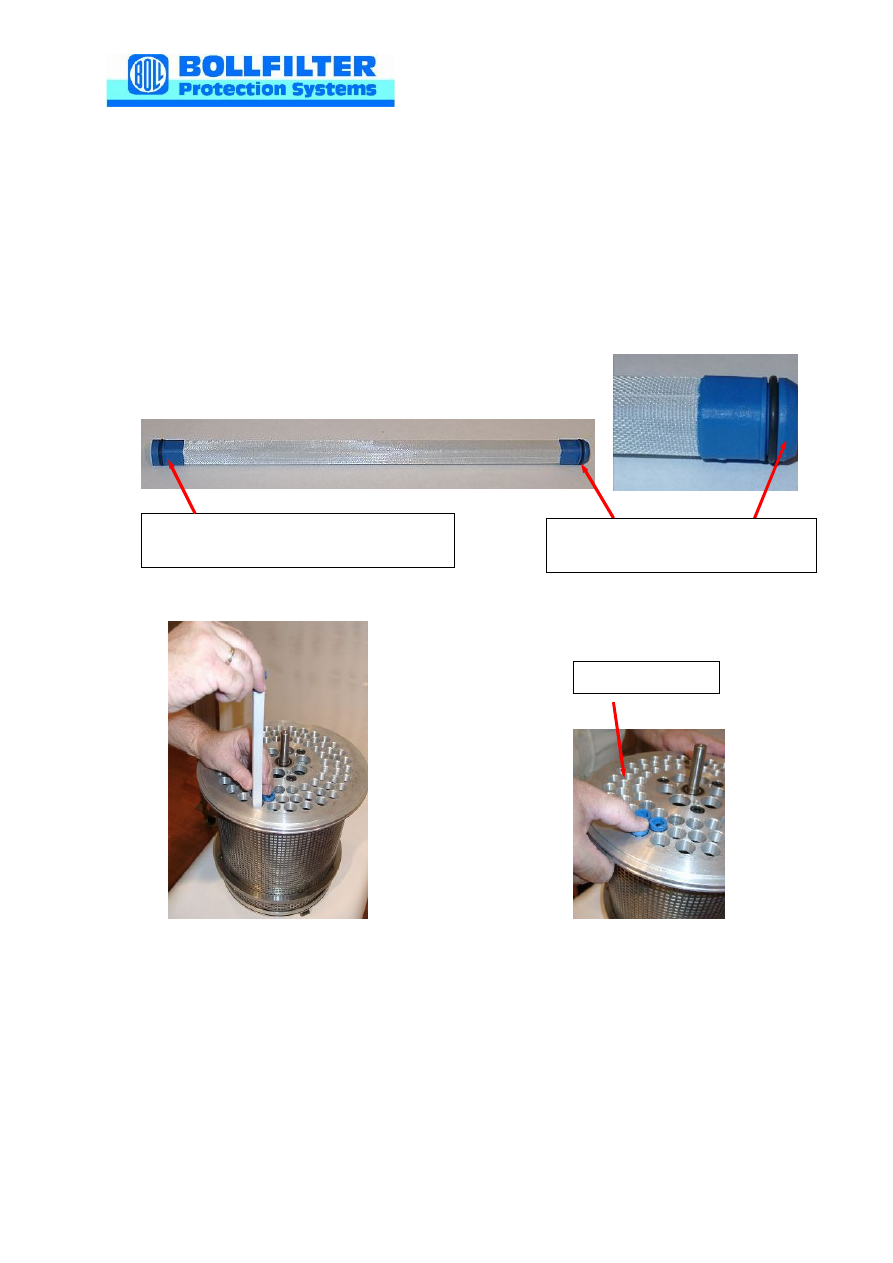

8.4.3 Установка свечевых фильтрующих элементов

При  установке  свечевых  фильтрующих  элементов  в  нижнюю  плиту  убеди-

тесь в том, что они установлены в соответствующие отверстия без перекоса.

Чтобы избежать перекоса свечевых фильтрующих элементов при установ-

ке, необходимо сначала вставить фильтрующие элементы, но не вдавливать их в
отверстия. После установки всех фильтрующих элементов зафиксировать усили-
ем руки, вдавив свечевые фильтрующие элементы в верхнюю плиту.

Убедитесь в том, что установлены все свечевые фильтрующие

элементы (78 шт.).

Цилиндрический конец свечевого
фильтрующего элемента

Установите свечевой
фильтрующий элемент
в отверстие нижней
плиты параллельно
отверстию в верхней
плите

Усилием руки
вдавите свечевые
фильтрующие эле-
менты в верхнюю
плиту

Верхняя плита

Конический конец свечевого
фильтрующего элемента

Автоматические фильтры – техническое обслуживание 6.46 DN100

39

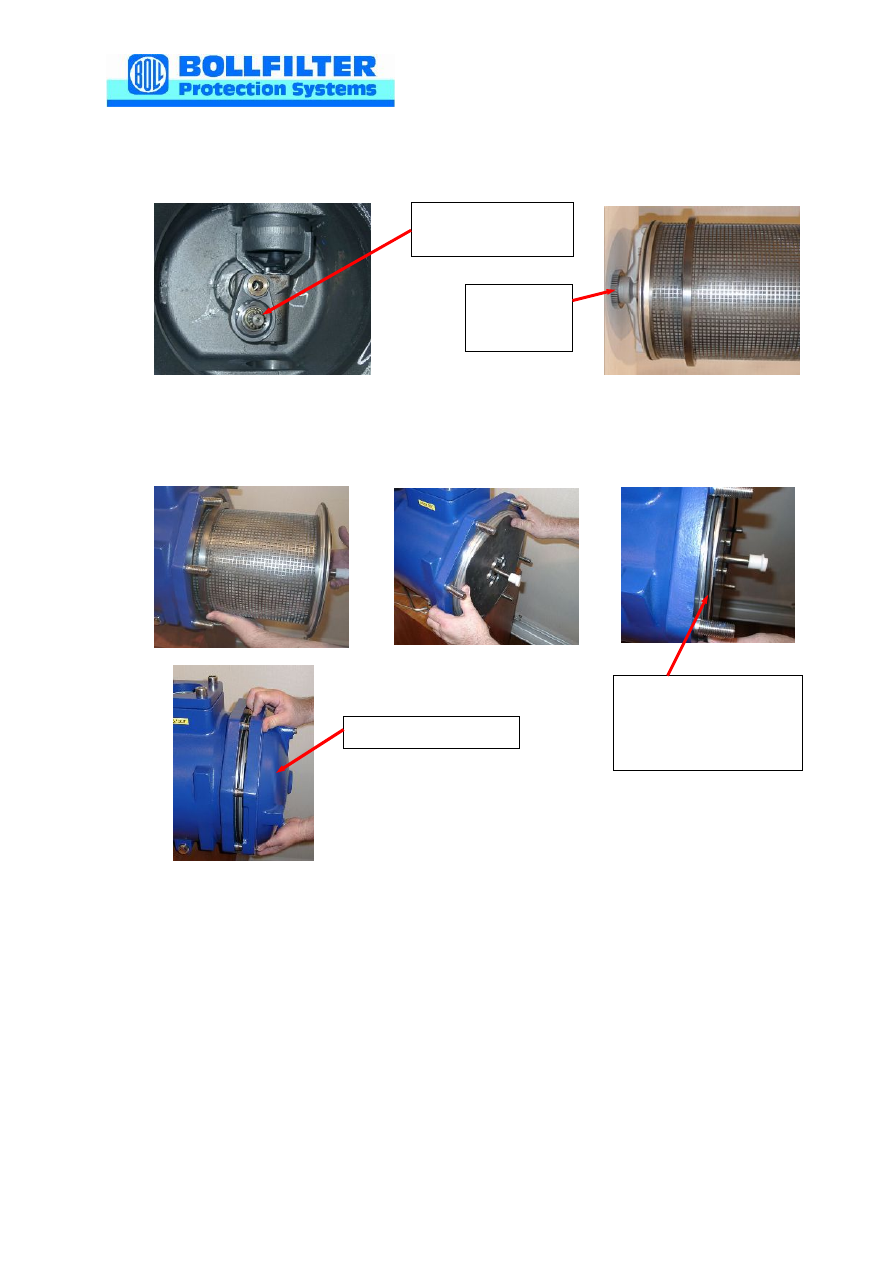

8.4.4 Установка блока фильтрации в корпус фильтра

При установке блока фильтрации убедитесь в том, что ведущее и ведомое

зубчатые колеса находятся в зацеплении. Турбинка должна вращаться легко.

Порядок контроля указан в п.8.4.5 «Проверка работы приводного механизма

фильтра».

Устанавливайте  уплотнительное  кольцо верхней  плиты  только  после  уста-

новки блока фильтрации в сборе. В противном случае можно повредить уплотни-
тельное кольцо.

Ведущее
зубчатое колесо

Ведомое
зубчатое
колесо

Червячный редуктор с
ведущим зубчатым колесом,
устанавливается в корпусе

Блок фильтрации с
зубчатым колесом

Уплотнительное
кольцо верхней
плиты (уплотнение
крышки)

Крышка фильтра
