ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 6

Автоматические фильтры – техническое обслуживание 6.46 DN100

24

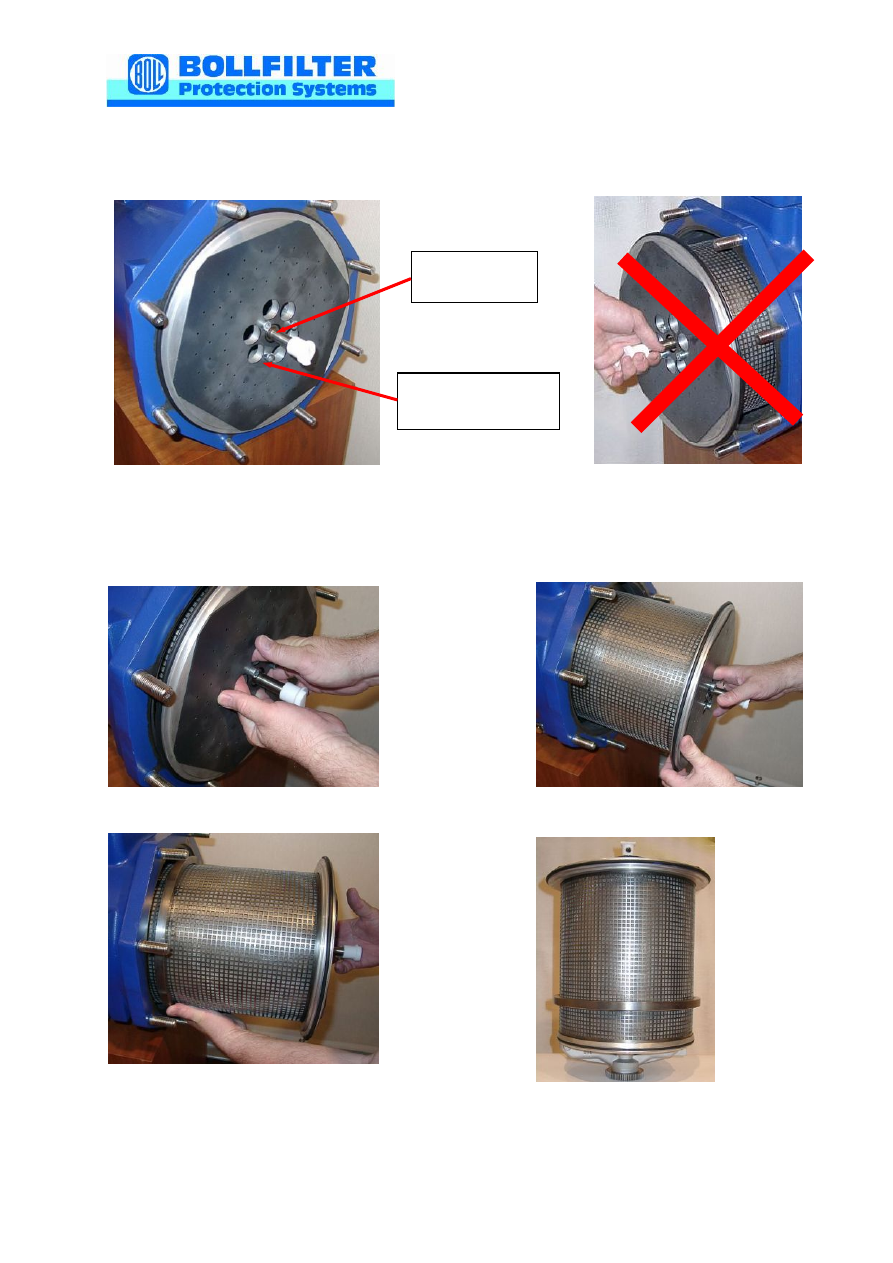

8.2.4 Снятие блока фильтрации в сборе

Выемка блока фильтрации производится только с помощью отверстий для

прохода масла.

Выемка блока фильтрации за конец вала рычага промывки не допускается.

Вал рычага
промывки

Отверстия для
прохода масла

Автоматические фильтры – техническое обслуживание 6.46 DN100

25

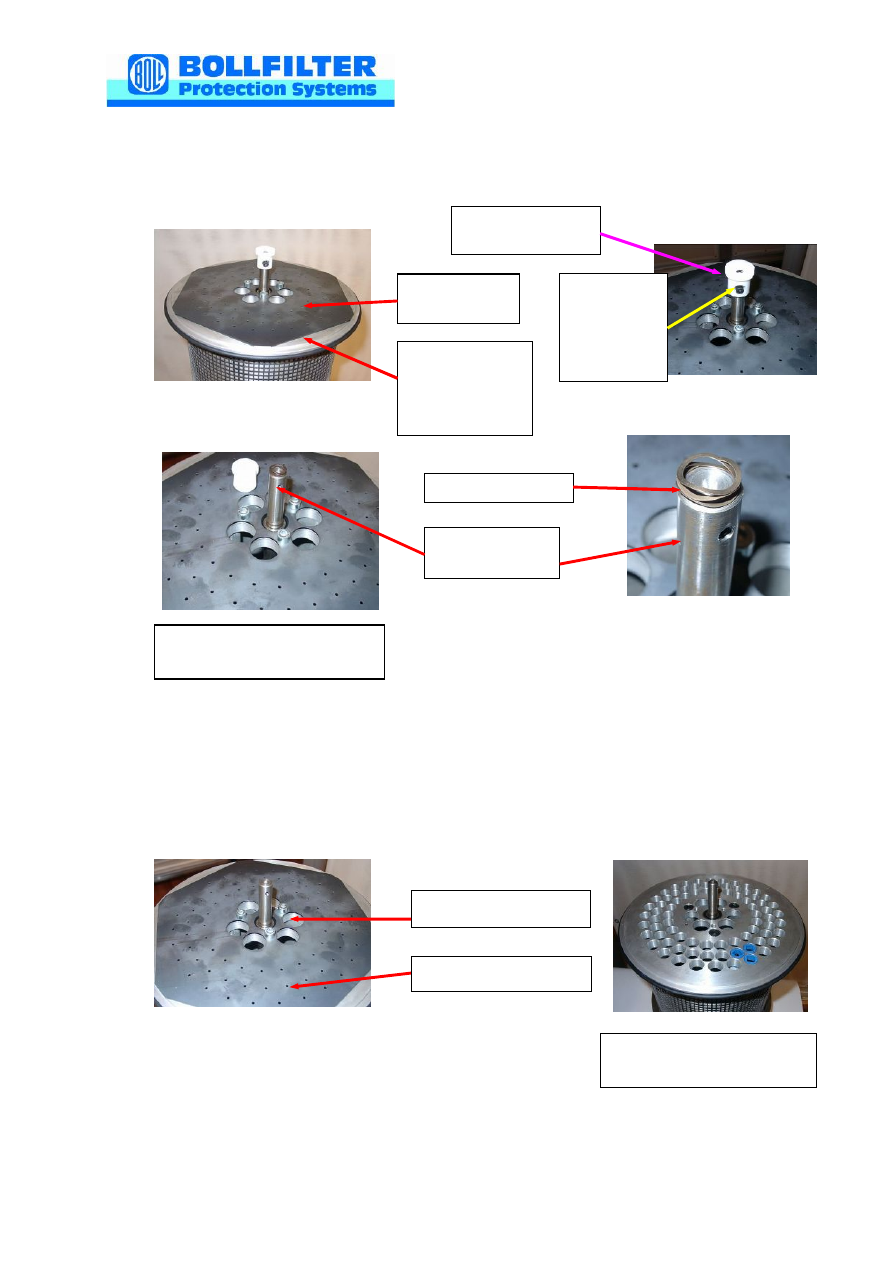

8.2.5 Снятие указательной втулки и защитной пластины

Пружина вала – мелкая, но необходимая деталь!
Без пружины вала не гарантирована нормальная работа указательной втул-
ки (индикатора вращения вала рычага промывки).

Вал рычага
промывки

Пластина
защитная

Втулка
указательная

Верхняя
плита защит-
ного сетчато-
го фильтра

Пружина вала

Отверните болты

Защитная пластина

Вал рычага промывки
без указательной втулки

Блок  фильтрации  без
защитной пластины

Винт кре-
пления
втулки
указа-
тельной

Автоматические фильтры – техническое обслуживание 6.46 DN100

26

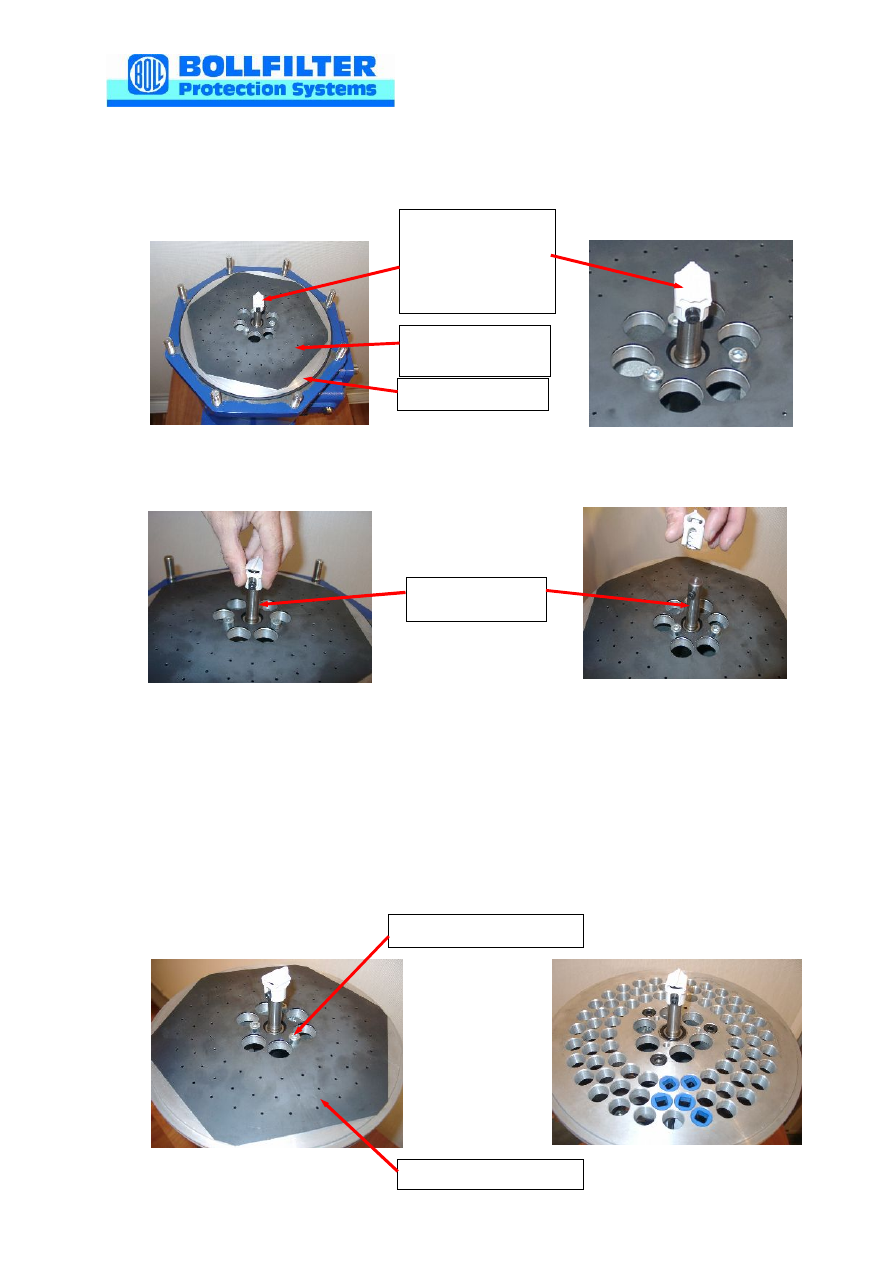

8.2.5.1 Снятие указательной втулки со встроенной пружиной и

защитной пластины

Вал рычага промывки без
указательной втулки

Указательная  втулка  со встроенной  пружиной  сжатия  установлена на валу
рычага промывки и, при необходимости, легко снимается.
Если нет необходимости далее разбирать сменный элемент фильтра и есть
необходимость только в снятии защитной пластины, то указательную втулку
снимать НЕ рекомендуется.

Вал рычага
промывки

Пластина за-
щитная

Указательная
втулка со встро-
енной пружиной
сжатия

Сетка сверху

Отверните болты

Защитная пластина

Автоматические фильтры – техническое обслуживание 6.46 DN100

27

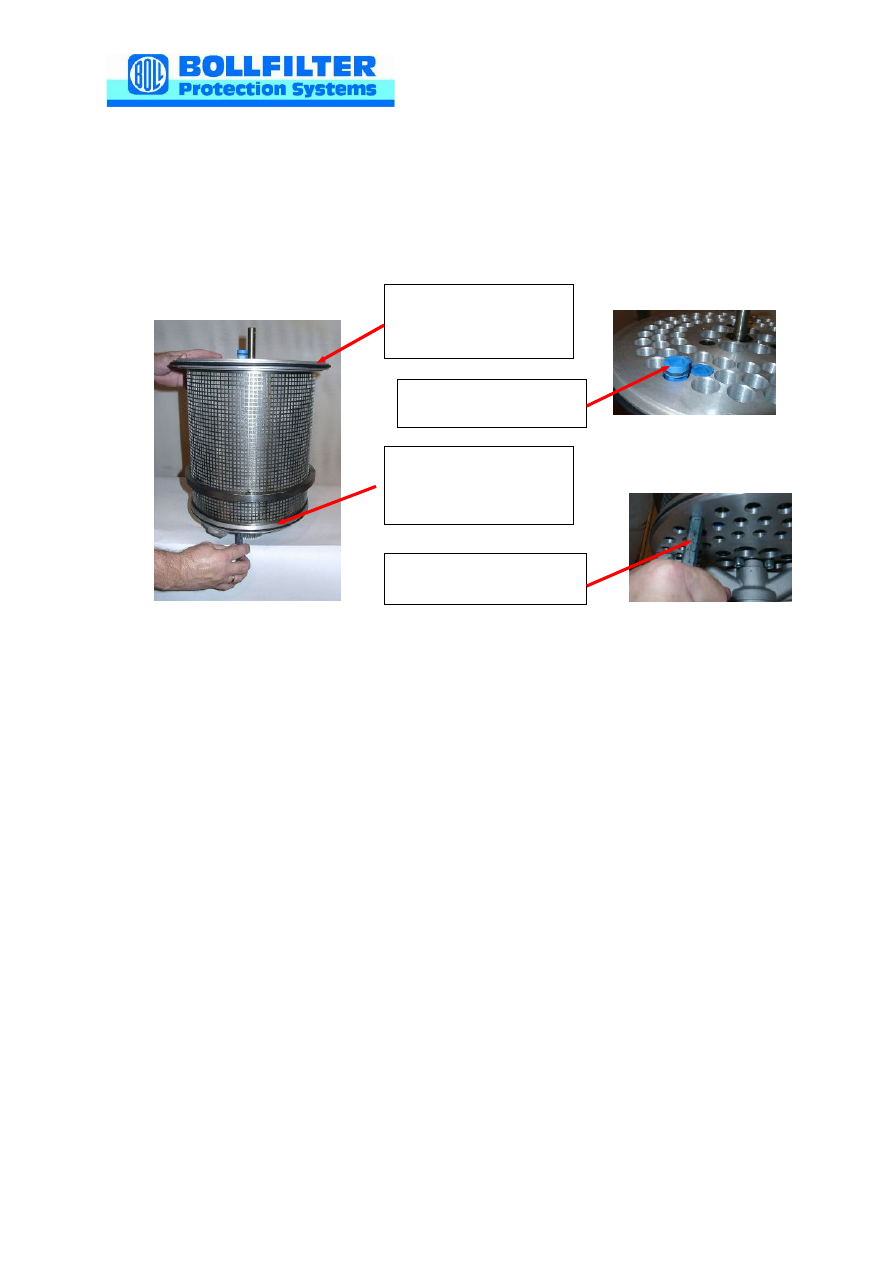

8.2.6 Выемка свечевых фильтрующих элементов

Установите  блок  фильтрации  ведущим  зубчатым  колесом  вниз  на  чистую

ровную поверхность (из дерева, меди или алюминия), чтобы избежать поврежде-
ния зубьев и нижней (уплотнительной) поверхности зубчатого колеса.

При  помощи  оправки вытолкните свечевые  фильтрующие элементы  из  от-

верстий нижней плиты и выньте их из верхней.

При  отсутствии  необходимости  снятия  рычага  промывки  продолжайте  раз-

борку  в  соответствии  с  п.8.2.8 «Снятие  верхней  плиты  и  защитного  сетчатого
фильтра».

Верхняя плита
защитного
сетчатого фильтра

Свечевые фильт-
рующие элементы

Оправка (деревянная
или латунная)

Нижняя плита
защитного сетчато-
го фильтра
