ФИЛЬТР МАСЛА С ОБРАТНОЙ ПРОМЫВКОЙ ТИП 6.46 DN100. РУКОВОДСТВО - ЧАСТЬ 5

Автоматические фильтры – техническое обслуживание 6.46 DN100

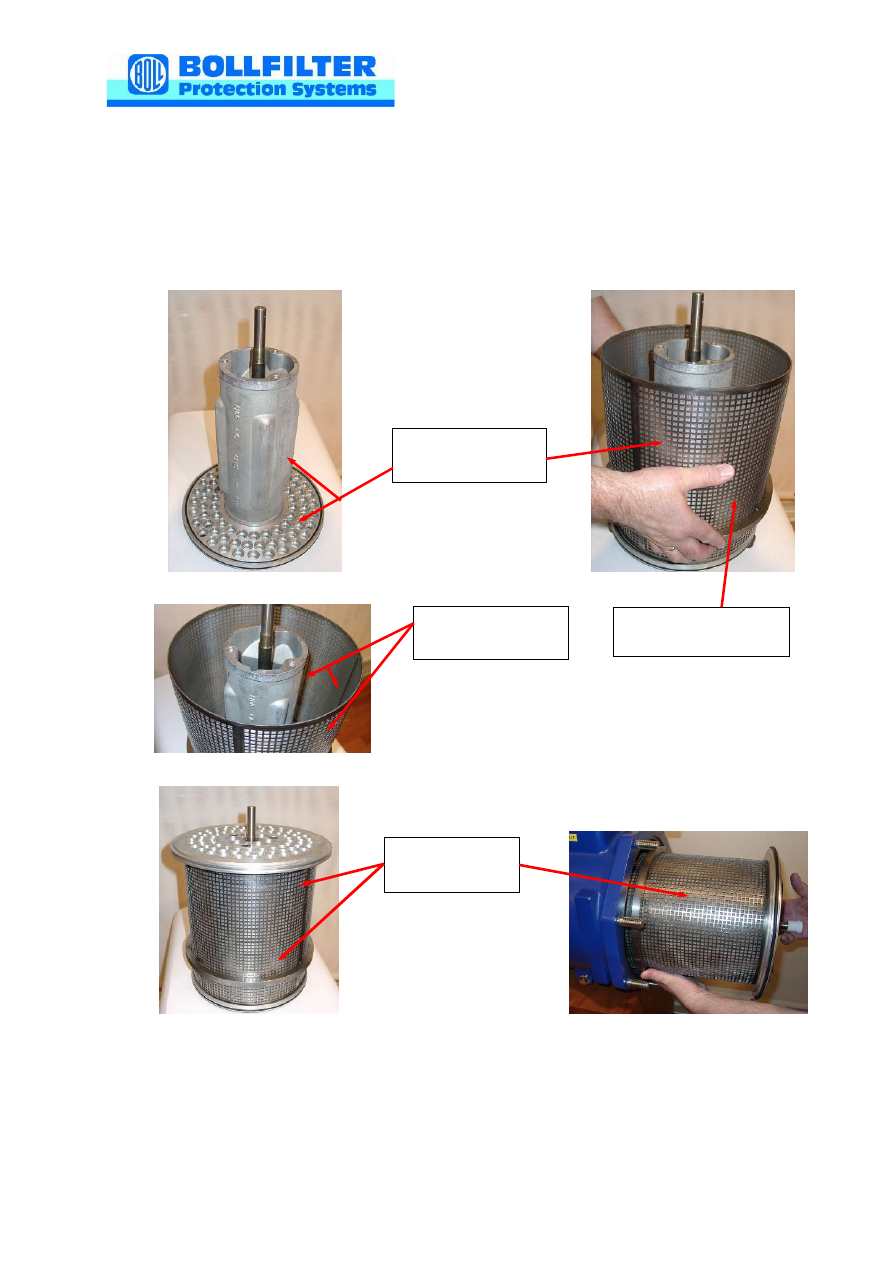

Соблюдайте особую чистоту при установке блока фильтрации.

Ремонт блока фильтрации должен производиться в чистом месте.
При этом следует обратить особое внимание на чистоту полости чистого

масла.

Полость
чистого масла

Полость чис-
того масла

Полость
чистого масла

Защитный
сетчатый фильтр

Автоматические фильтры – техническое обслуживание 6.46 DN100

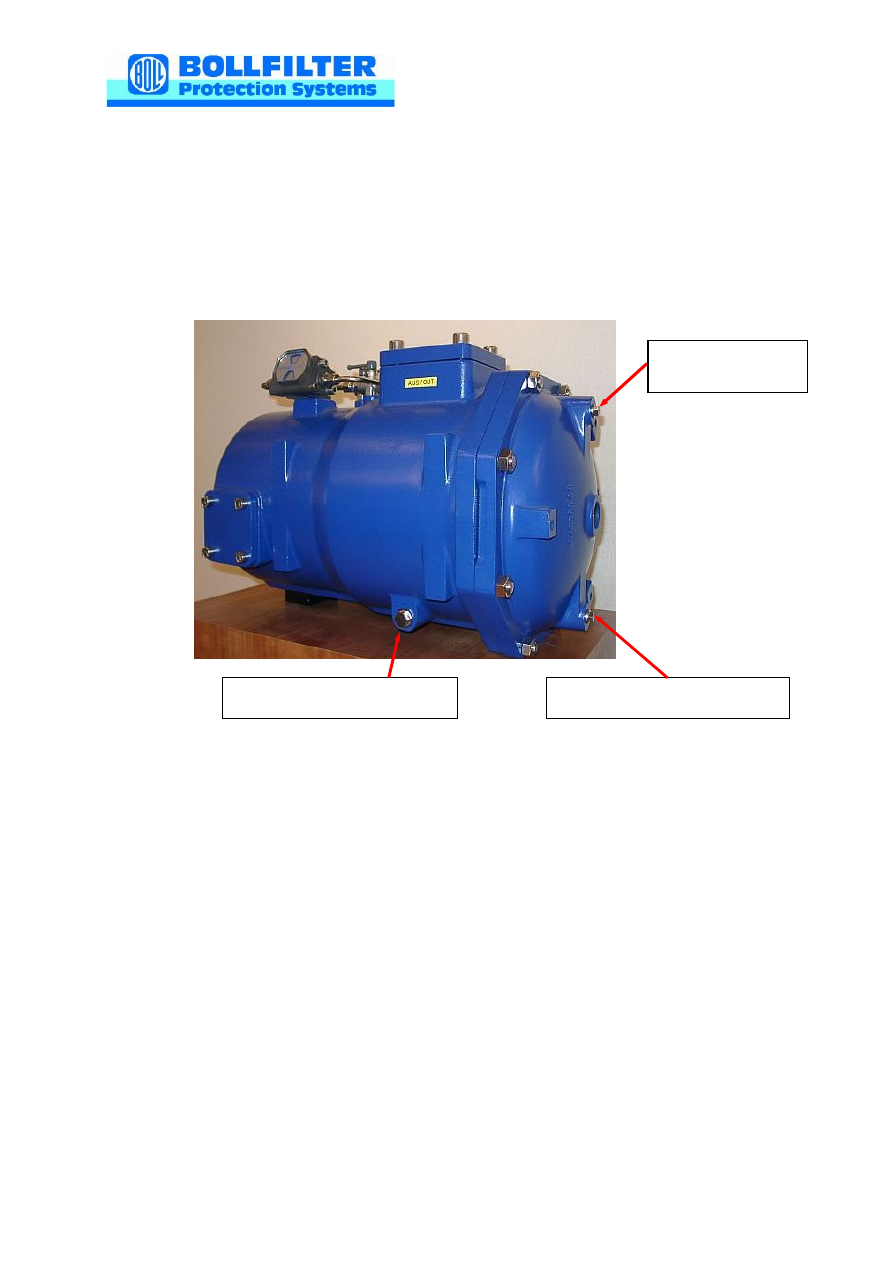

8.2.2 Слив масла

Отверните пробки сливных отверстий в корпусе и крышке

Выверните пробку выпуска воздуха.

Слейте масло в специальную емкость.

Пробка для слива масла

пробка выпуска
воздуха

Автоматические фильтры – техническое обслуживание 6.46 DN100

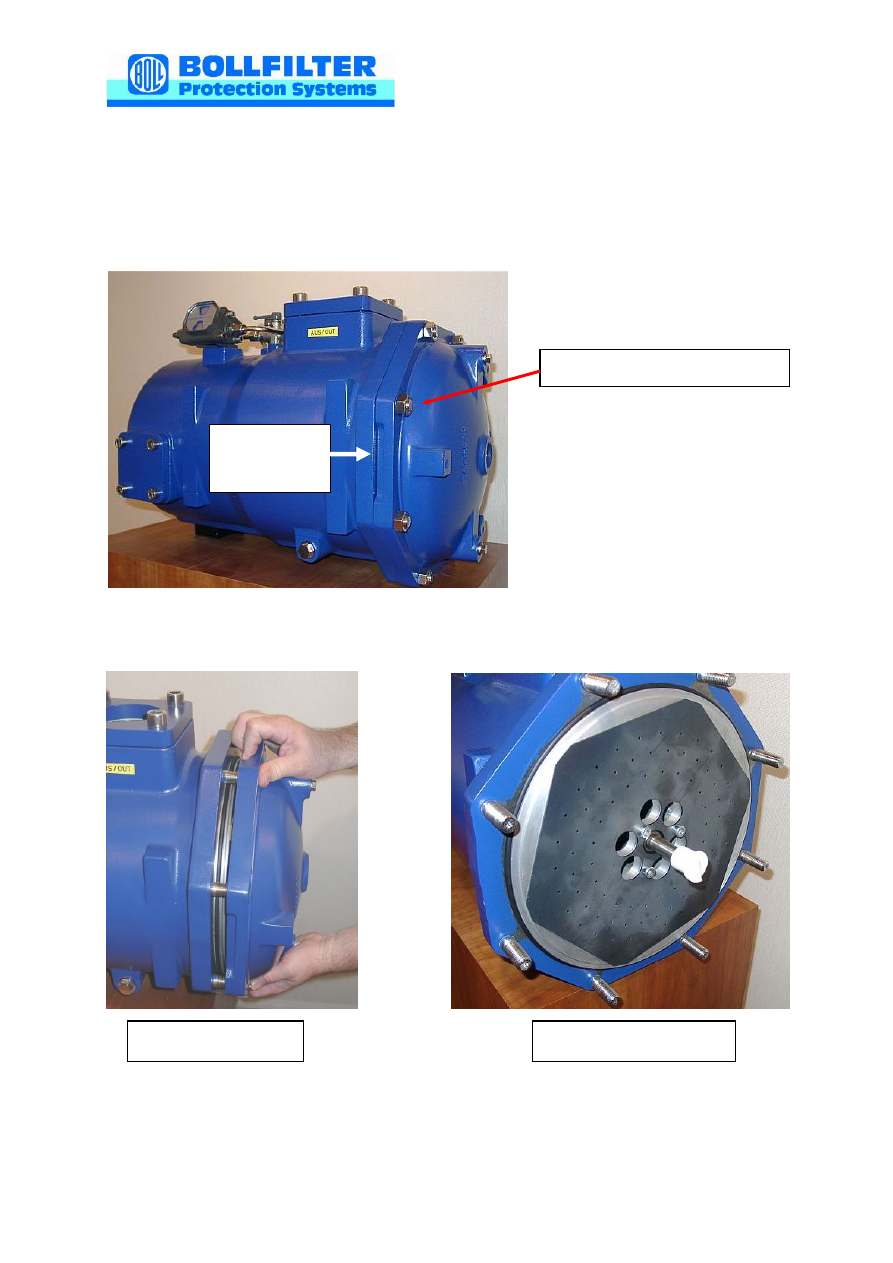

8.2.3 Снятие крышки фильтра

· После полного слива масла отверните гайки крепления крышки и сни-

мите крышку, пользуясь специальными выемками в ней.

Гайки крепления крышки

Выемки
для снятия
крышки

Снимите крышку

Фильтр без крышки

Автоматические фильтры – техническое обслуживание 6.46 DN100

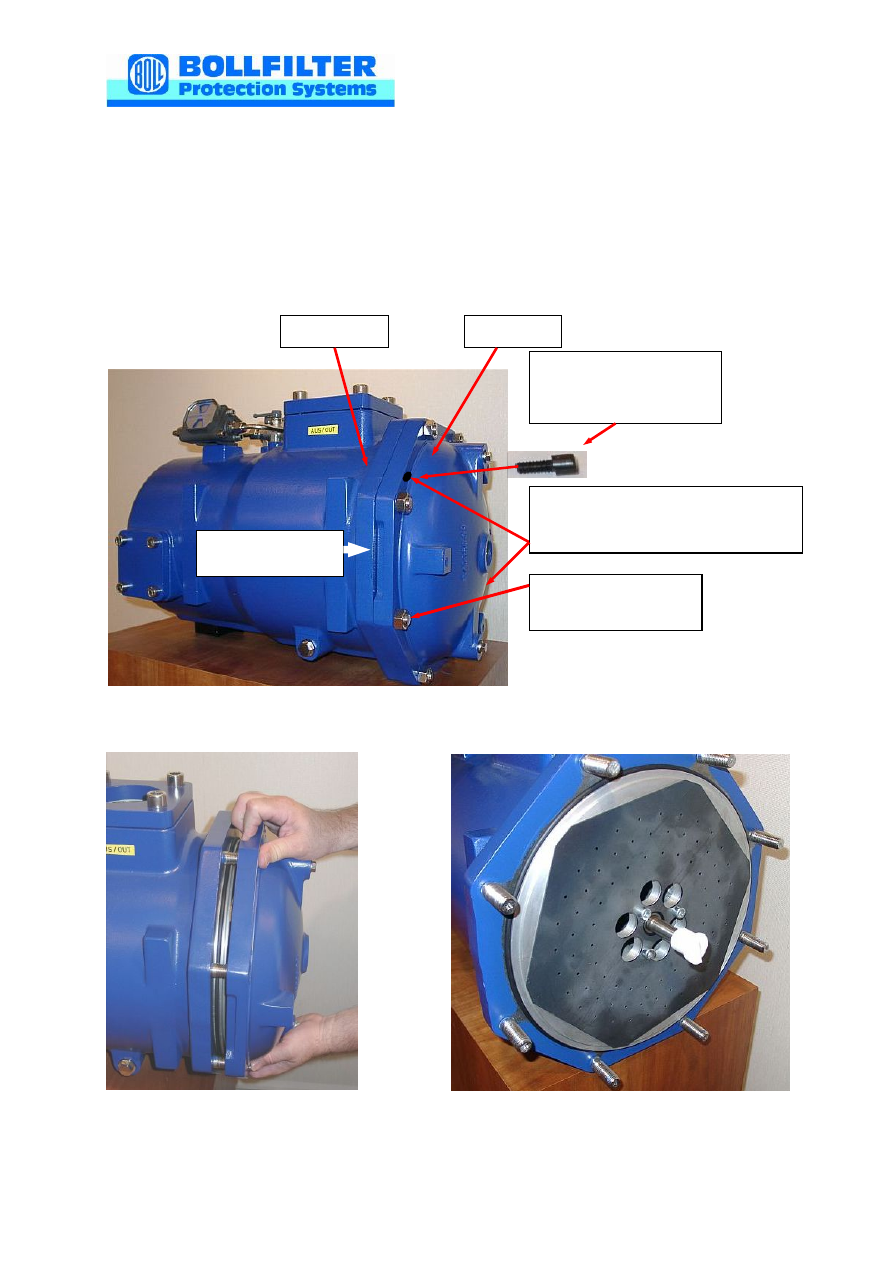

8.2.3.1 Снятие крышки фильтра при наличии отжимных болтов

После полного слива масла отверните гайки крепления крышки и
снимите крышку, пользуясь специальными выемками в ней.

Если крышка не открывается вручную, то отожмите крышку от корпу-
са с помощью 2-х болтов M12

Снимите крышку

Фильтр без крышки

Гайки крепления
крышки

Griffmulde

Места для установки отжим-
ных болтов при снятии
крышки

Отжимной
(технологический)
болт M12

Крышка

Корпус

Выемки для
снятия крышки
