4



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

5   进排气歧管、起动预热装置

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ

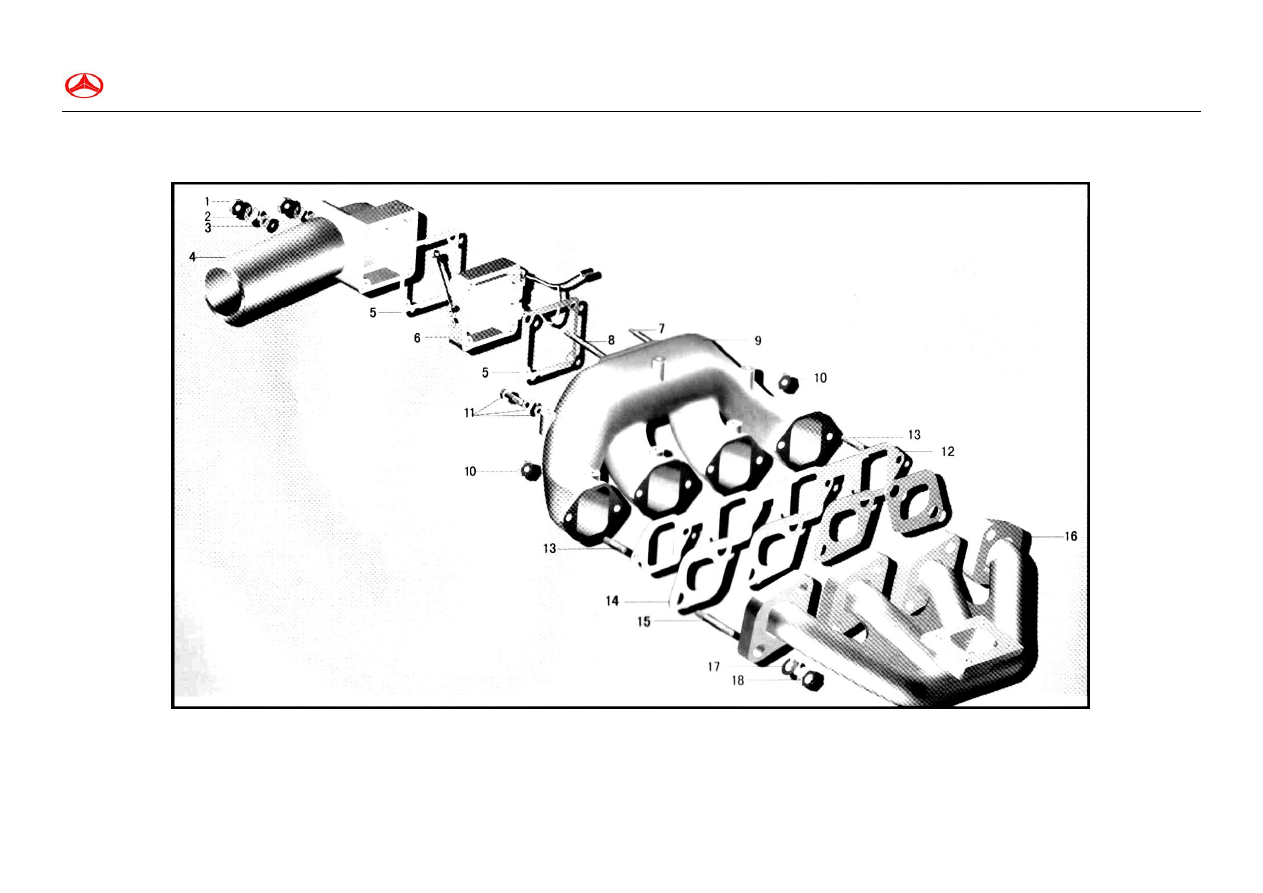

图86  进排气歧管、起动预热装置

Рис.86  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР. СТАРТОВОЕ ПРОГРЕВОЧНОЕ ОБОРУДОВАНИЕ





5





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1008  进排气歧管  ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР                   3750  起动预热装置  СТАРТОВОЕ ПРОГРЕВОЧНОЕ
ОБОРУДОВАНИЕ


序号

Пунк

т

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

CQ34008

六角螺栓
Шестигранная гайка

4

2

Q40308

弹簧垫圈
Пружинная шайба

4

3

Q40108

垫圈
Шайба

4

4

1008014-

4B1B1

空气预垫器座
Гнездо предварительного воздухоподогревателя

1

5

1008013-X2

衬垫

—空气预热器座

Прокладка гнезда предварительного
воздухоподогревателя

2

6

3750010-X2

起动预热器总成
Стартовый подогреватель

1

7

1008018-X2

双头螺柱
двойная шпилька

2

8

1008017-X2

双头螺柱
двойная шпилька

2

9

1008011-X2

进气歧管
Впускной коллектор

2

10

CQ39608

六角法兰面螺母
Шестигранная гайка

6

11

CQ1460825

组合螺栓
Соединительный болт

1










序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

12

1008051-X2

衬垫

—进气歧管

Прокладка впускного коллектора

1

13

CQ1200822

双头螺柱
двойная шпилька

2

14

1008055-X2

衬垫

—排气歧管

Прокладка впускного коллектора

4

15

CQ1201030

双头螺柱
двойная шпилька

8

16

1008021-X3

排气歧管
Выпускной коллектор

1

17

CQ41910

锥形弹性垫圈
Коническая пружинная шайба

8

18

CQ34010

六角螺母
Шестигранная гайка

8











6











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件

6   机油盘

МАСЛЯНЫЙ КАРТЕР 1009                                                                           机油盘МАСЛЯНЫЙ КАРТЕР



7

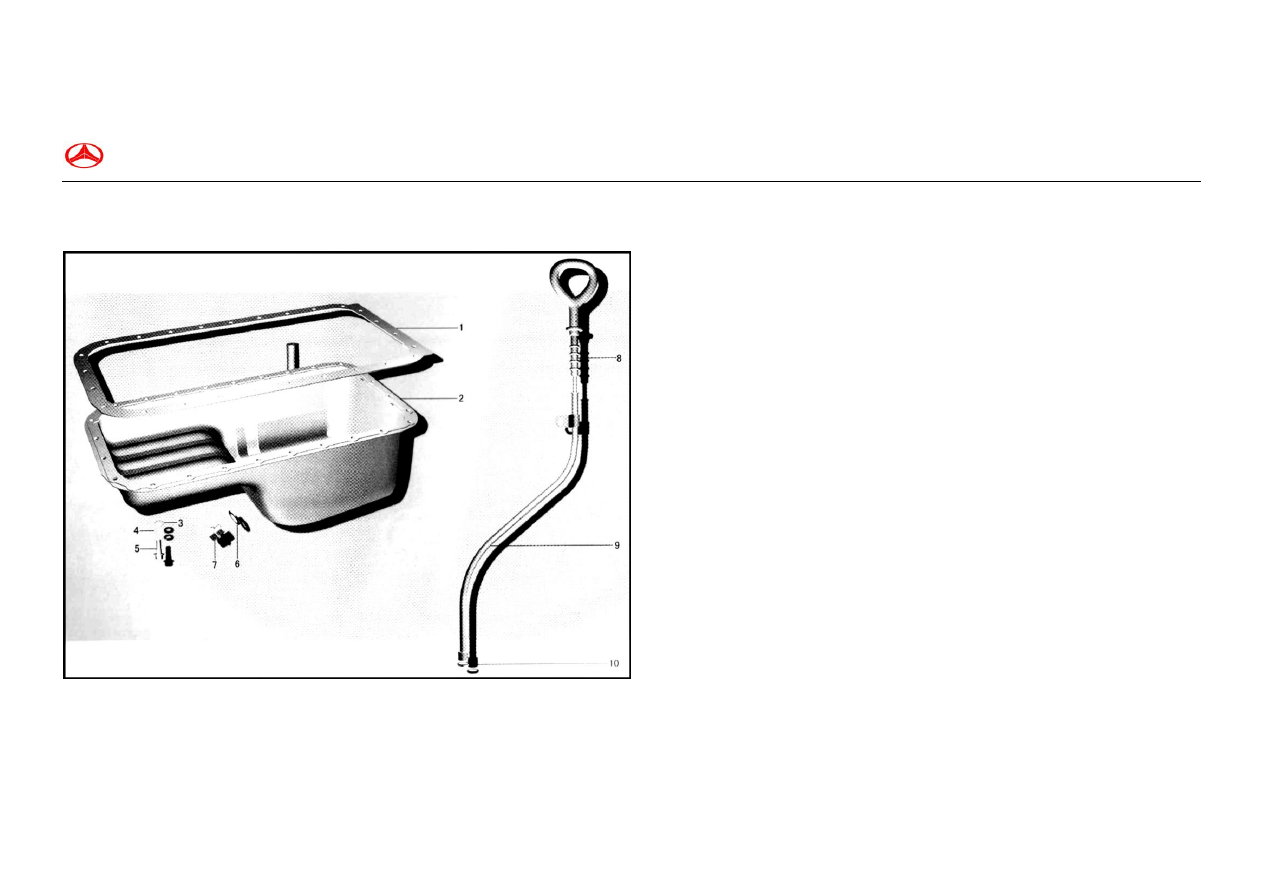

图87  机油盘

Рис.87 МАСЛЯНЫЙ КАРТЕР
