6

3   活塞及连杆

ПОРШЕНЬ И ШАТУН

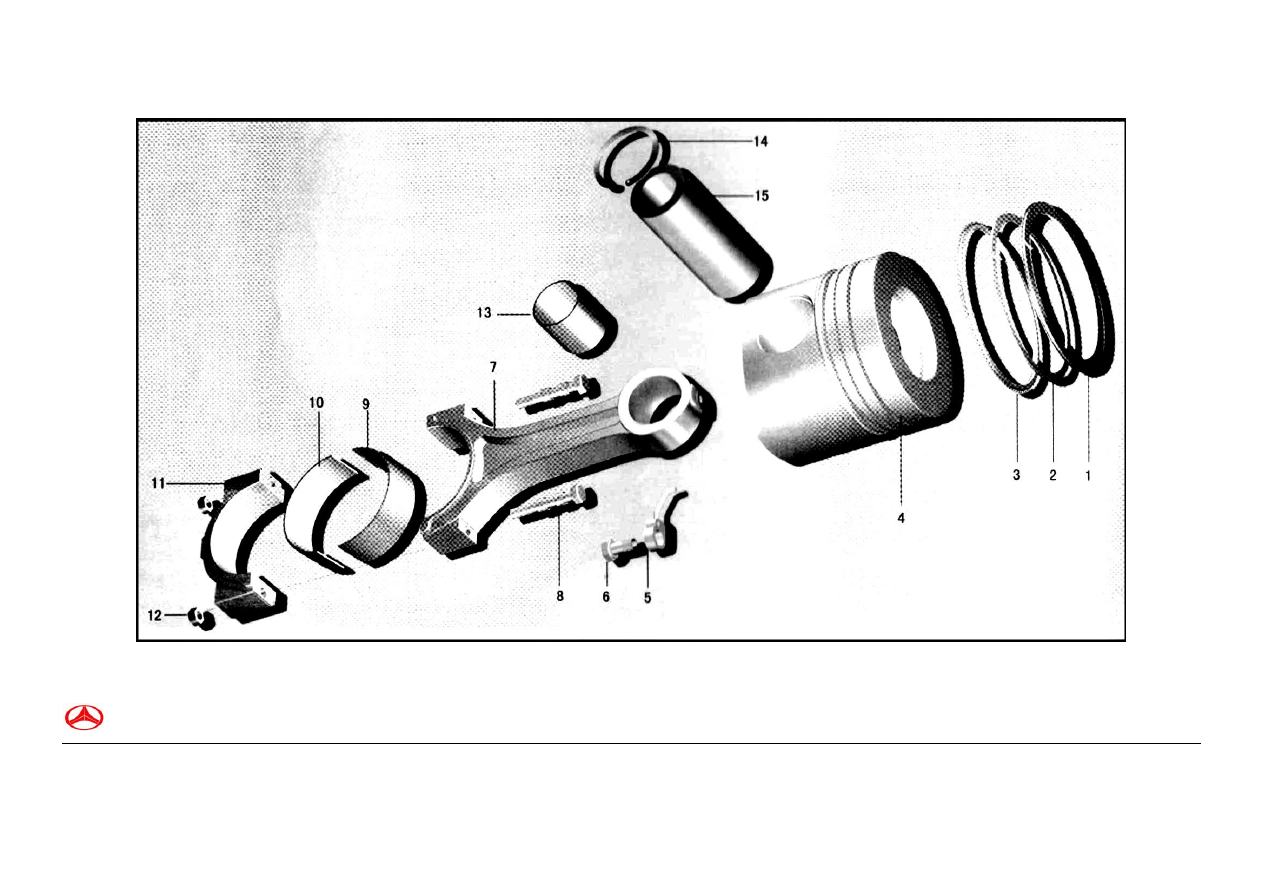

图84  活塞及连杆

Рис.84  ПОРШЕНЬ И ШАТУН



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



1



序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1004026-X3

上压缩环
Верхнее компрессионное кольцо

4

2

1004027-X3

中压缩环
Среднее компрессионное кольцо

4

3

1004035-X3

组合油环总成
Соединительное смазочное кольцо

4

4

1004016-X3

活塞
Поршень

4

5

1004075-X3

机油冷却喷嘴体总成
Форсунка охлаждения масла.

4

6

1004085-X3

机油冷却喷嘴接头螺钉总成
Шарнир форсунки охлаждения масла

4

7

1004046-X3

连杆
Соединительная тяга

4

8

1004062-X2

连杆螺栓
Болт соединительной тяги

8















序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

9

1004058-X2

上连杆轴瓦
Верхняя втулка подшипника соединительной тяги

4

10

1004059-X2

下连杆轴瓦
Нижняя втулка подшипника соединительной тяги

4

11

1004056-X2

连杆盖
Крышка соединительной тяги

4

12

1004067-X2

连杆螺母
Гайка соединительной тяги

8

13

1004069-X3

连杆小头衬套
Малая конечная втулка соединительной тяги

4

14

1004022-X3

孔用弹性挡圈
Стопорное кольцо отверстия

8

15

1004021-X3

活塞销
Поршневой палец

4
















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



2

4   曲轴及飞轮

КОЛЕНВАЛ И МАХОВИК

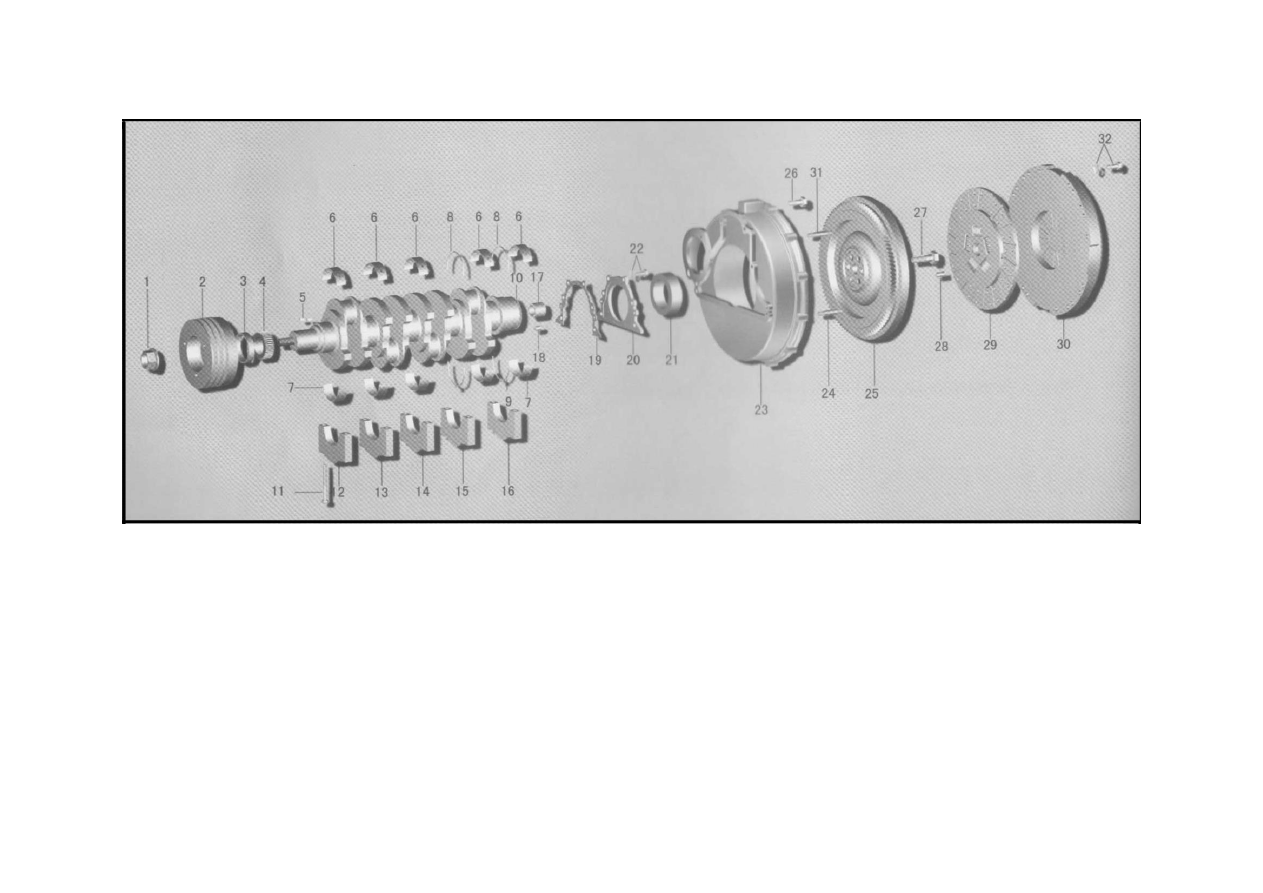

图85  曲轴及飞轮

Рис. 85  КОЛЕНВАЛ И МАХОВИК






3



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1005  曲轴及飞轮  КОЛЕНВАЛ И МАХОВИК

序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1

1005051-X2

螺母－曲轴皮带轮
Гайка шкива коленвала

1

2

1005010AY01

皮带轮总成
Шкив

1

3

1005090-X2

前油封总成－曲轴
Передний сальник коленвала

1

4

1005031-X2

正时齿轮－曲轴
Распределительная шестерня коленвала

1

5

Q5500516

半圆键
Шпонка Вудруфа

2

6

1005081-X2

上主轴瓦－曲轴
Верхняя втулка главного подшипника коленвала

5

7

1005082-X2

下主轴瓦－曲轴
Нижняя втулка главного подшипника коленвала

5

8

1005086-X2

上止推片－曲轴
Верхняя упорная пластина коленвала

2

9

1005087-X2

下止推片－曲轴
Нижняя упорная пластина коленвала

2

10

1005021AX2

曲轴
Коленвал

1

11

1005078-X2

螺栓－曲轴主轴承盖
Болты крышки главного подшипника коленвала

10

12

1005071-X2

第1主轴承盖－曲轴
Первая крышка главного подшипника коленвала

1

13

1005072-X2

第2主轴承盖－曲轴
Вторая крышка главного подшипника коленвала

1

14

1005073-X2

第3主轴承盖－曲轴
Третья крышка главного подшипника коленвала

1

15

1005074-X2

第4主轴承盖－曲轴
Четвертая крышка главного подшипника коленвала

1

16

1005076-X2

第5主轴承盖－曲轴
Пятая крышка главного подшипника коленвала


1

序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

17

1005037-X2

轴套－变速箱第一轴
Рукав вала

1

18

Q5221018

圆柱销
Круговой штифт

1

19

1005102-X2

密封垫片－曲轴后油封座
Прокладка гнезда сальника коленвала

1

20

1005101-X2

后油封座－曲轴
Гнездо заднего сальника коленвала

1

21

1005105-X2

后油封总成－曲轴
Гнездо заднего сальника коленвала

1

22

CQ1480825A

组合螺栓
Соединительный болт

6

23

1005021-X2

飞轮壳
Картер маховика

1

24

CQ1291055

双头螺柱
Двойная шпилька

10

25

1005115-X2

飞轮齿环总成
Маховик

1

26

Q1841025

六角头凸缘螺栓
Шестигранный болт с буртиком

6

27

1005118-X2

飞轮螺栓
Болт маховика

6

28

Q5220620

圆柱销
Круговой штифт

2

29

1601210-E3

从动盘总成
Ведомый диск

1

30

1601310-E3

离合器盖总成
Крышка сцепления

1

31

CQ1291060

双头螺柱
двойная шпилька

2

32

CQ1420820

组合螺栓
Соединительный болт

8
