Методика

проведения проверки работоспособности

термостата и датчика включения муфты вентилятора

автомобиля BJ1044, 1065





Оборудование:

- нагревательное устройство, обеспечивающее нагрев воды со скоростью не более
10

0

С/мин;

- емкость для нагрева воды;
- термометр лабораторный с ценой деления 1

0

С, пределом измерения до 100

0

С;

- термоизоляционная подставка для термостата, обеспечивающая циркуляцию воды в
районе термоэлемента и датчика включения муфты вентилятора и расстояние от днища до
испытуемого образца не менее 50 мм;
- устройство для перемешивания воды;
- тестер или контрольная лампа с источником питания не более 12 в;
- измерительное устройство (линейка, стержень с ценой деления 1 мм).



Меры безопасности:
Нагревательное устройство не должно иметь открытых источников тепла для

избежания ожогов и пожаров.
Нагревательное устройство и емкость для нагрева воды должны находиться на столе или
верстаке, исключающем опрокидывание и иметь заземление, если для нагрева
используется электрический ток.


     Порядок проверки термостата:



1.  Установить термостат на термоизоляционную подставку и поместить в емкость для

воды.

2.  Залить емкость водой, уровень жидкости должен закрывать термостат не менее 30

мм.

3.  Установить устройство для перемешивания воды.
4.  Установить термометр на уровень термоэлемента термостата и измерительное

устройство (устанавливать на клапан термостата).

5.  Записать начальные показания термометра и измерительного устройства.
6.  Включить нагреватель воды и устройство для ее перемешивания.
7.  Постоянно контролировать показания термометра и измерительного устройства.
8.  В момент начала открытия клапана термостата (начало движения) записать

показания термометра.

9.  В момент прекращения движения клапана термостата записать показания

термометра и прекратить нагрев.

10. Температуры начала движения клапана и его полного открытия (остановки)

являются температурами начала открытия и полного открытия термостата.




    Порядок проверки датчика включения муфты вентилятора:




1.  Установить датчик включения муфты вентилятора на термоизоляционную

подставку и поместить в емкость для воды.

2.  Залить емкость водой, уровень жидкости не должен закрывать контактную часть

датчика.

3.  Установить устройство для перемешивания воды.
4.  Установить термометр на уровень термоэлемента датчика.
5.  Подключить тестер к датчику в режиме измерения сопротивления или

контрольную лампу.

6.  Записать начальные показания приборов.
7.  Включить нагреватель воды и устройство для ее перемешивания.
8.  Постоянно контролировать показания приборов во время нагрева.
9.  В момент показания тестера «О» в режиме измерения сопротивления или загорания

контрольной лампы записать показания термометра и прекратить нагрев.

10. Температура, при которой тестер показывает «0» в режиме замера сопротивления

или срабатывает (загорается) контрольная лампа, является температурой
срабатывания датчика включения муфты вентилятора.



Зам. нач. отдела сервиса











А. Ф. Немов




List of key processes for BJ1044P4L5Y/F

No.



Process title



Tech. requirements

Actual



Remarks



1

Retighten  front  and
rear  leaf  springs  to
specified torque



Torque  of  front  pin  nut,  front
leaf spring



        N.m

300 (Bolt axis)








Use a torque wrench



Torque  of  rear  pin  nut,  front
leaf spring



N.m

300 (Bolt axis)



Torque  of  front  pin  nut,  rear
leaf spring



396-480N.m

450 (Pin axis)



Torque  of  rear  pin  nut,  rear
leaf spring



199-270N.m

220 (Bolt axis)



2

Retighten U-bolt of front axle to specified torque



270-335N.m

240



3

Retighten U-bolt of rear axle to specified torque



270-335N.m

  300



4

Retighten tire nuts to specified torque



280-350N.m

  300




Laminated spring U-bolt


List of key processes for BJ1065P6L6Y/F



5            Front wheel

300



No.



Process title



Tech. requirements

Actual



Remarks



1

Retighten  front  and
rear  leaf  springs  to
specified torque



Torque  of  front  pin  nut,  front
leaf spring



N.m

240 (Bolt axis)








Use a torque wrench



Torque  of  rear  pin  nut,  front
leaf spring



N.m

240 (Bolt axis)



Torque  of  front  pin  nut,  rear
leaf spring



396  ~  480N.m

450  (Pin

axis)



Torque  of  rear  pin  nut,  rear
leaf spring



200  ~  270N.m

220  (Bolt

axis)



2

Retighten U-bolt of front axle to specified torque



220 ~ 240Nm

240



3

Retighten U-bolt of rear axle to specified torque



270 ~ 330Nm

300



4

Retighten  the  rear  tire
nut to specified torque



Retighten  the  inner  square
wheel nuts



280 ~ 350N.m

450



Retighten the outer hex wheel
nuts



420 ~ 480N.m

450

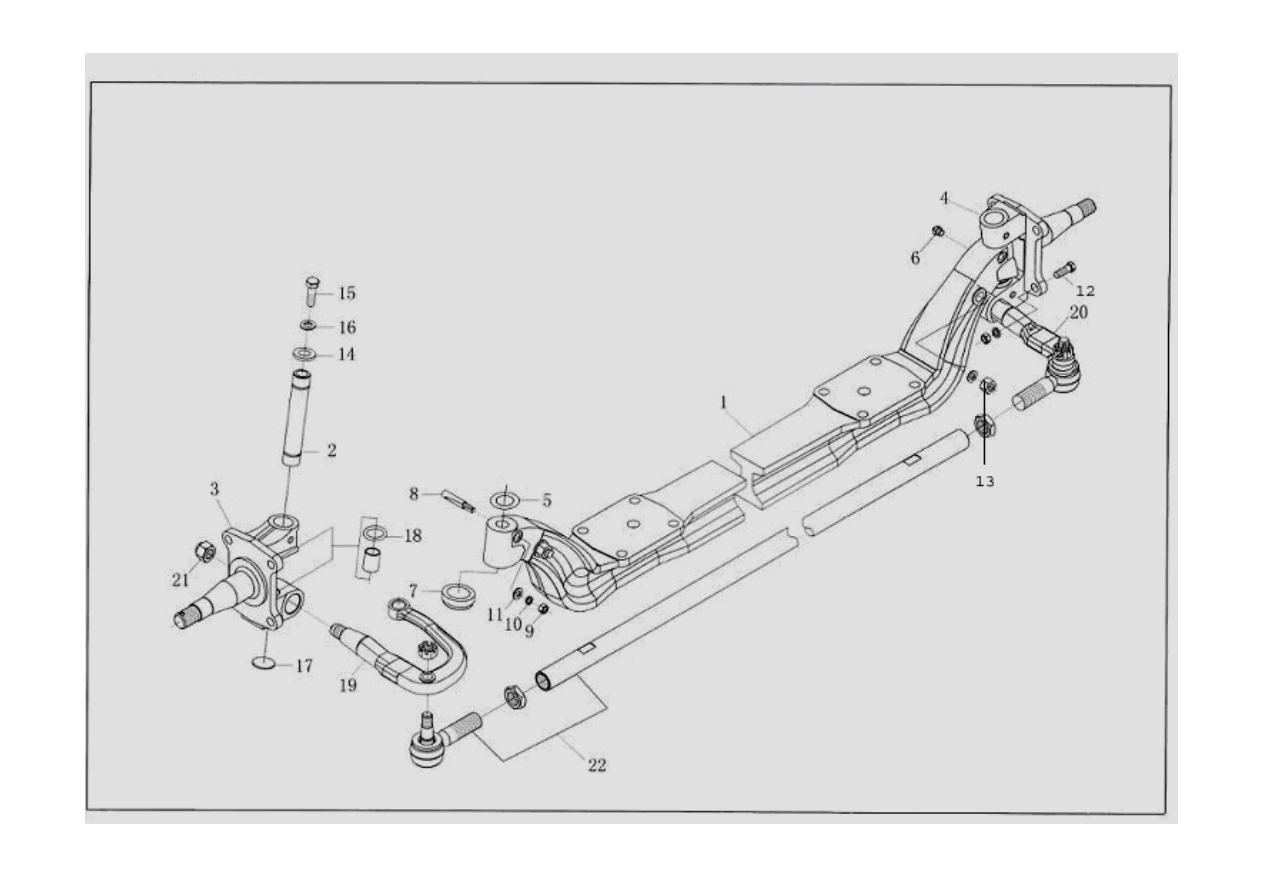

Мост передний
