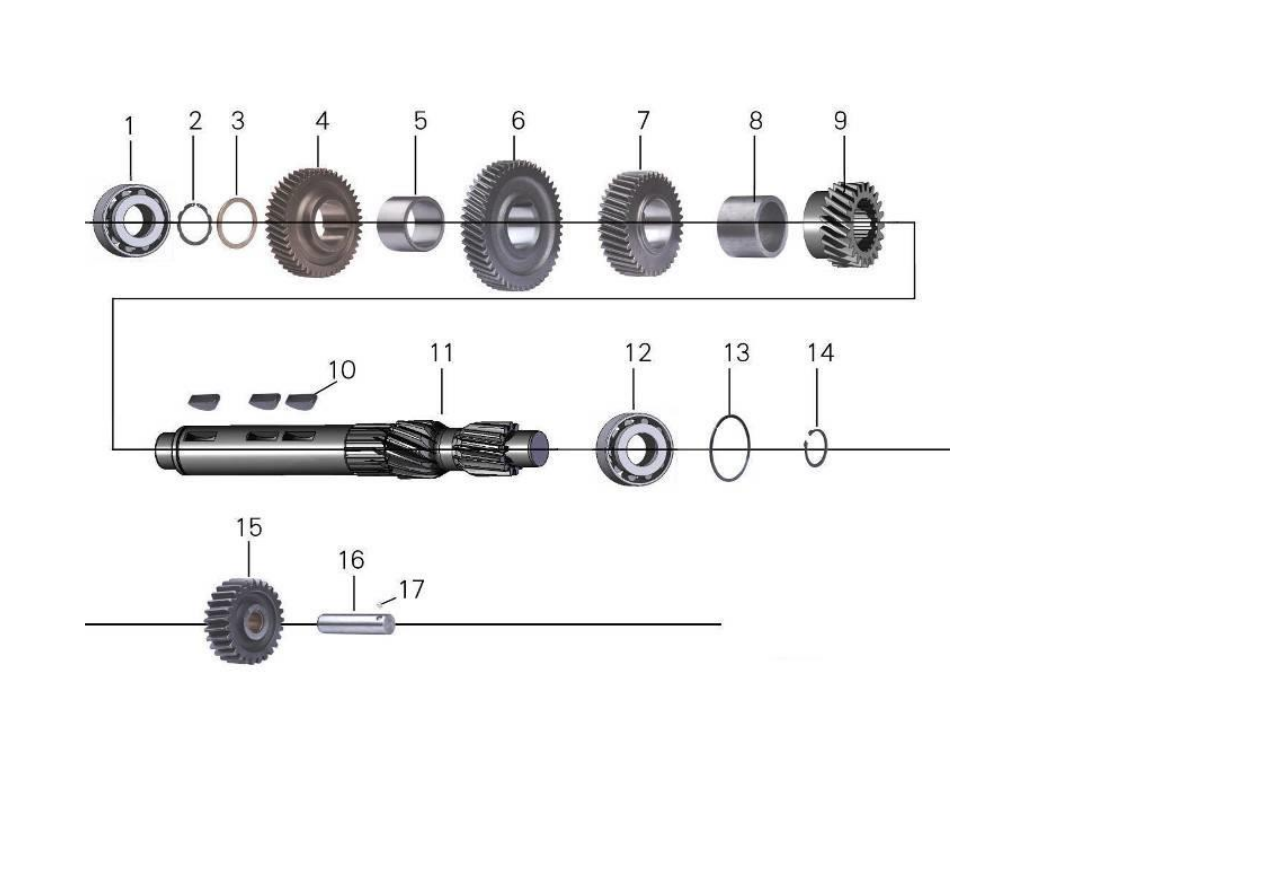

ПРОМЕЖУТОЧНЫЙ ВАЛ И ШЕСТЕРНЯ   ЗАДНЕГО    ХОДА









№.

П/П

Номер детали



Наименование детали



К-

во
数量

1

30307

Подшипник

1

2

N-1701444-00

Стопорное кольцо

1

3

N-1701431-03

Упорное кольцо

1

4

W-1701400-04

Шестерня промежуточного вала

1

5

X-1701442-00

Втулка

1

6

W-1701400-03

Шестерня промежуточного вала

1

7

W-1701400-02

Шестерня промежуточного вала

1

8

W-1701400-05

Втулка

1

9

W-1701400-01

Шестерня промежуточного вала

1

10

N-1701443-00

Шпонка

3

11

W-1701400-00

Вал промежуточный

1

12

30307

Подшипник

1

13

80/86.6 GB305

Упорное кольцо

1

14

GB 894.1-86 -35

Стопорное кольцо

1

15

W-1701480-00

Шестерня заднего хода

1

16

N-1701483-01

Ось заднего хода

1

17

6.35-GB308-84

Стопор

1



Исп. Царапкин В.М.
Т 65-25-42

Методика

проведения проверки работоспособности

 электромагнитной муфты вентилятора автомобиля BJ1044





Оборудование:

- тестер


Меры безопасности:



При проведении проверки работоспособности муфты включения вентилятора на

прогретом двигателе избегать соприкосновения с нагретыми деталями двигателя.
Не проводить проверку муфты на работающем двигателе.


     Порядок проверки электромагнитной муфты включения вентилятора:
1.  Перед началом проверки работоспособности электромагнитной муфты включения

вентилятора проверить работоспособность датчика включения, демонтировав его и
проверив его на температуру включения (78±2

0

С)

2.  Проверить подсоединение проводов всех элементов муфты.
3.  Прогреть двигатель до рабочих температур и с помощью тахометра,

установленного на шкив вентилятора и вентилятор определить момент включения
вентилятора. При отсутствии тахометра момент включения можно определить с
помощью органов слуха: шум вентилятора резко возрастает в момент включения
муфты, при этом необходимо контролировать температуру двигателя и не
допускать перегрева двигателя.

4.  Для проверки работоспособности самой муфты необходимо проделать следующее:
- отсоединить зеленый провод, идущий от катушки муфты к  датчику включения
муфты;
- подсоединить к зеленому проводу питающий провод (24 в.) и подать на него
напряжение;
- проверить блокировку муфты попыткой провернуть вентилятор – вентилятор должен
быть заблокирован.
Внимание: все работы по пункту 4 проводить при остановленном двигателе!
5.  При обнаружении неисправности катушки муфты заменить муфту в сборе с

водяным насосом.

6.  По окончании проверки надежно соединить все разъемы, проверить укладку

проводов для исключения случаев обрыва.

7.  Составить отчетный документ.





Зам. нач. отдела сервиса











А. Ф. Немов
